26年WP材料成型及控制工程 12CrMoV金属管道焊缝高温蠕变条件下微观组织变化规律研究7.53-AI2.38_1(17255字).docx

下载本文档

阅读 0
格式 docx
大小 9.15 MB
约27页
2026-06-26
收藏
评论
点赞(0)
海报
举报

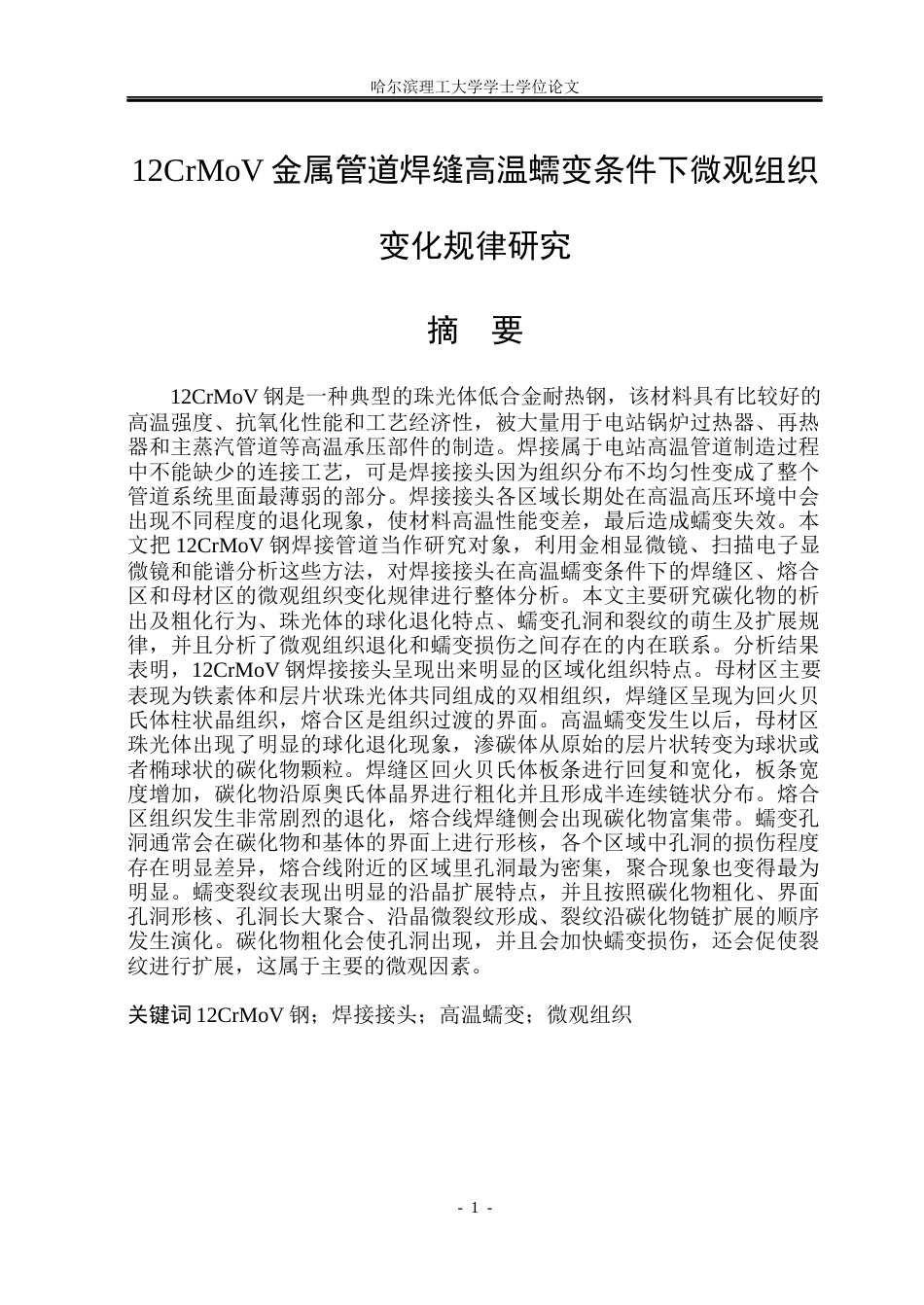

26年WP材料成型及控制工程 12CrMoV金属管道焊缝高温蠕变条件下微观组织变化规律研究7.53-AI2.38_1(17255字).docx_第1页

1/27页

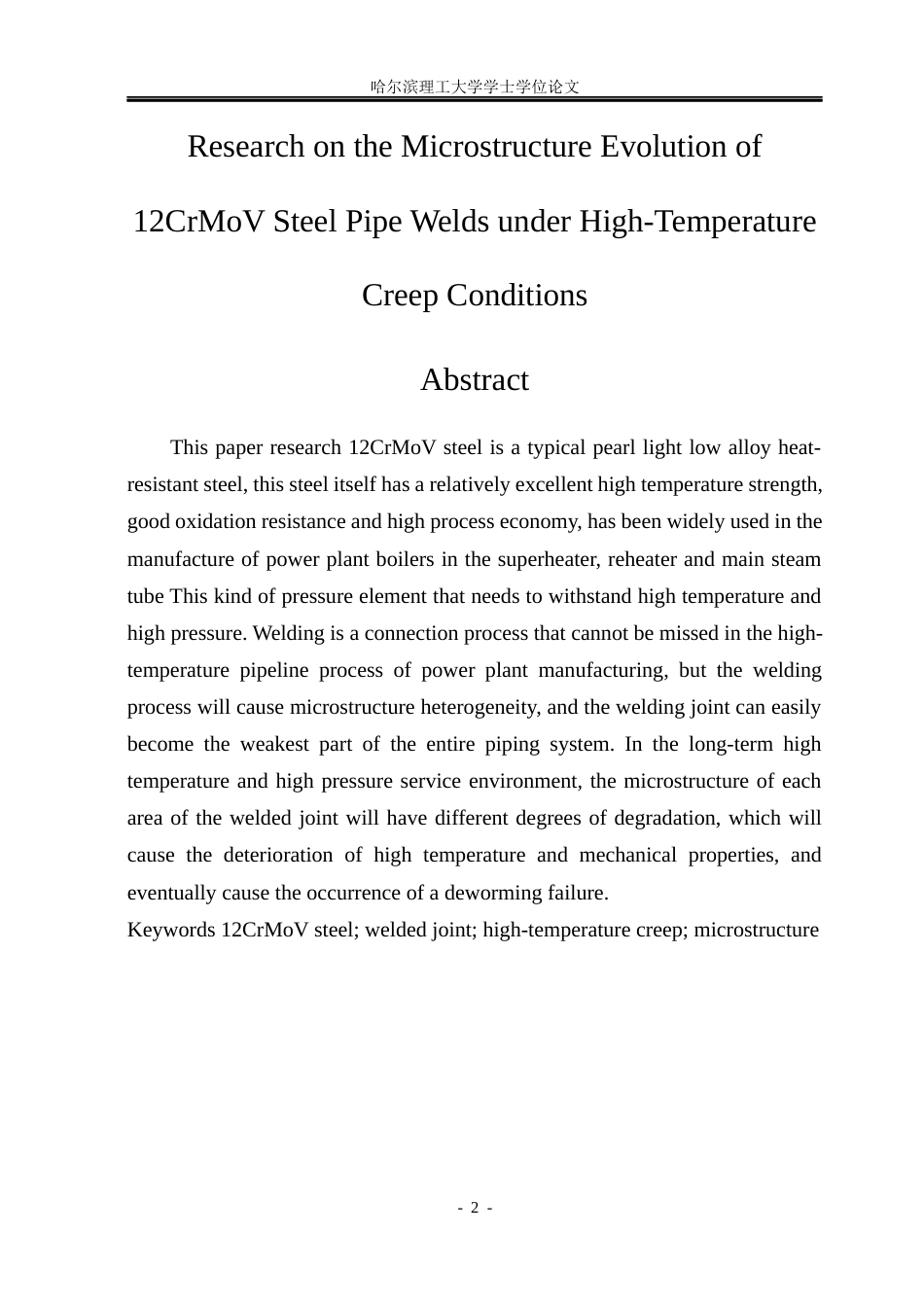

26年WP材料成型及控制工程 12CrMoV金属管道焊缝高温蠕变条件下微观组织变化规律研究7.53-AI2.38_1(17255字).docx_第2页

2/27页

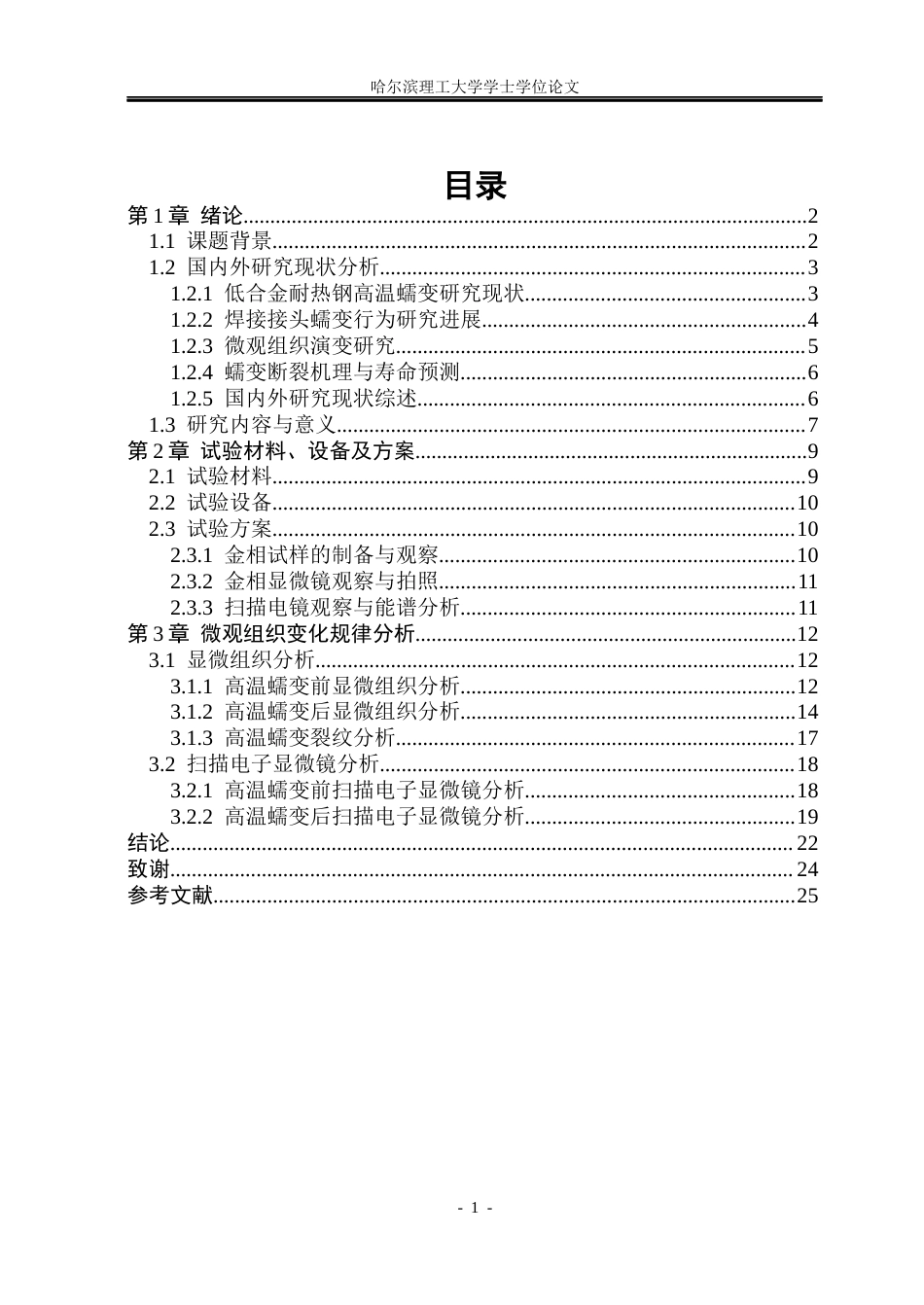

26年WP材料成型及控制工程 12CrMoV金属管道焊缝高温蠕变条件下微观组织变化规律研究7.53-AI2.38_1(17255字).docx_第3页

3/27页

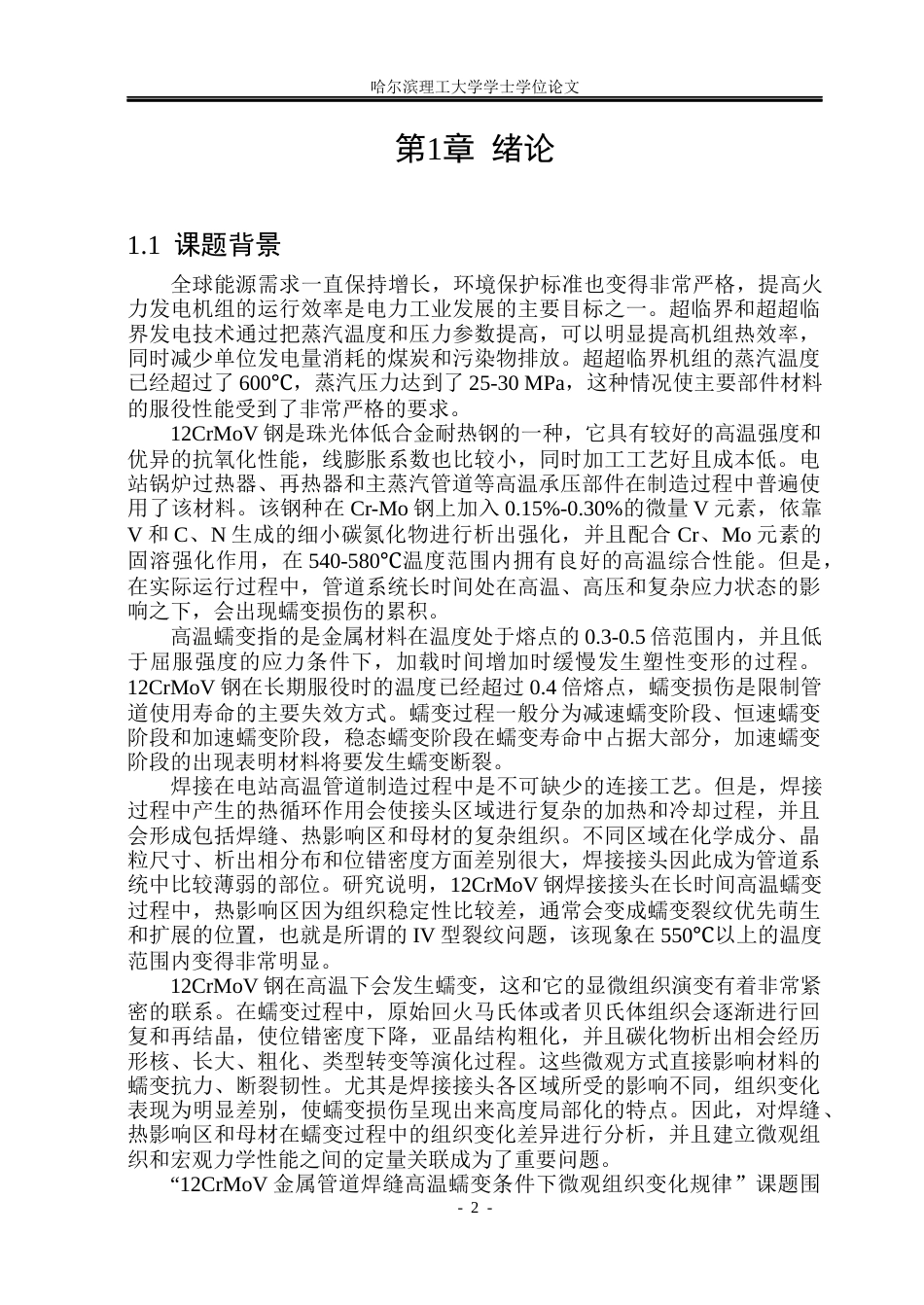

26年WP材料成型及控制工程 12CrMoV金属管道焊缝高温蠕变条件下微观组织变化规律研究7.53-AI2.38_1(17255字).docx_第4页

4/27页

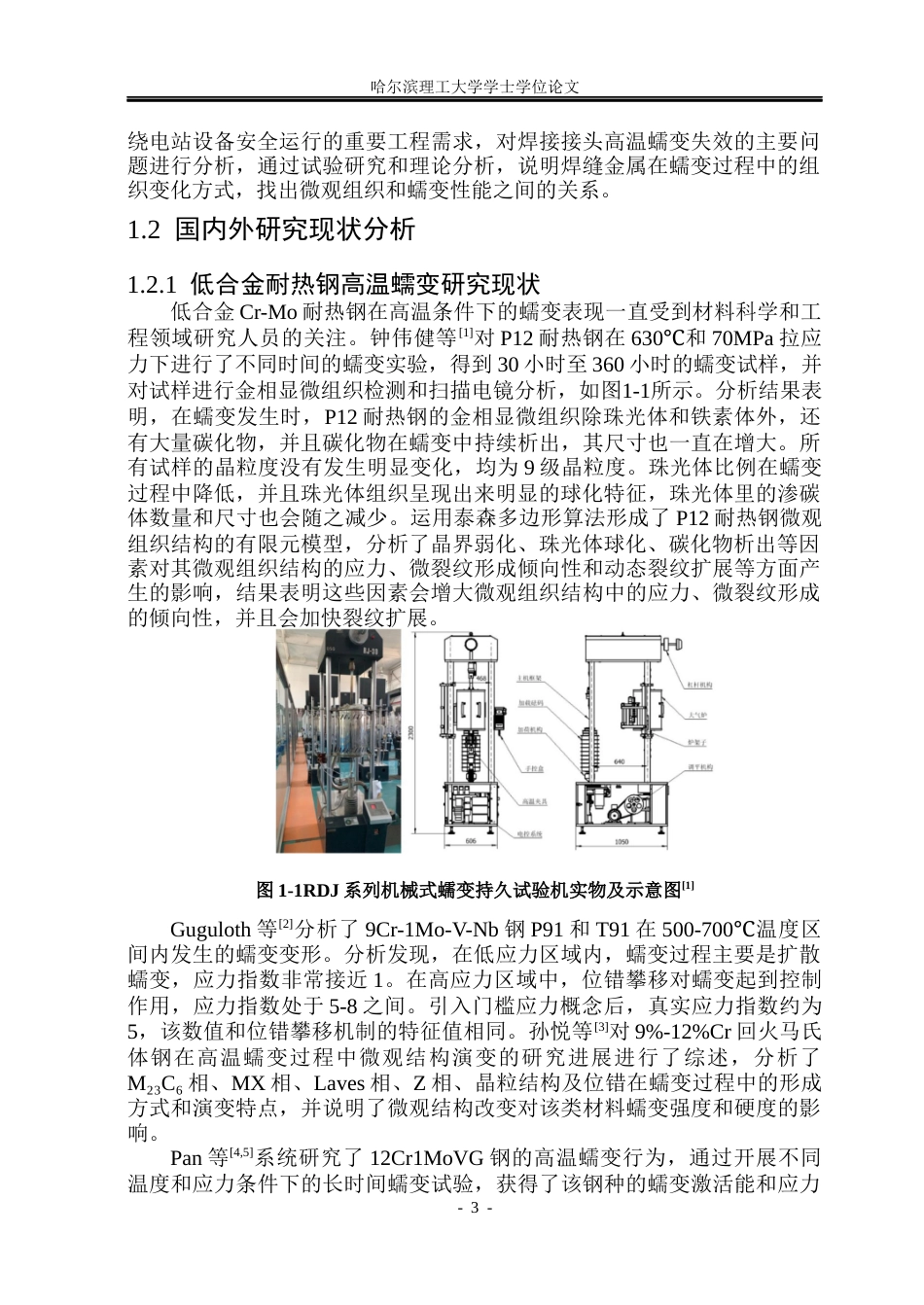

26年WP材料成型及控制工程 12CrMoV金属管道焊缝高温蠕变条件下微观组织变化规律研究7.53-AI2.38_1(17255字).docx_第5页

5/27页

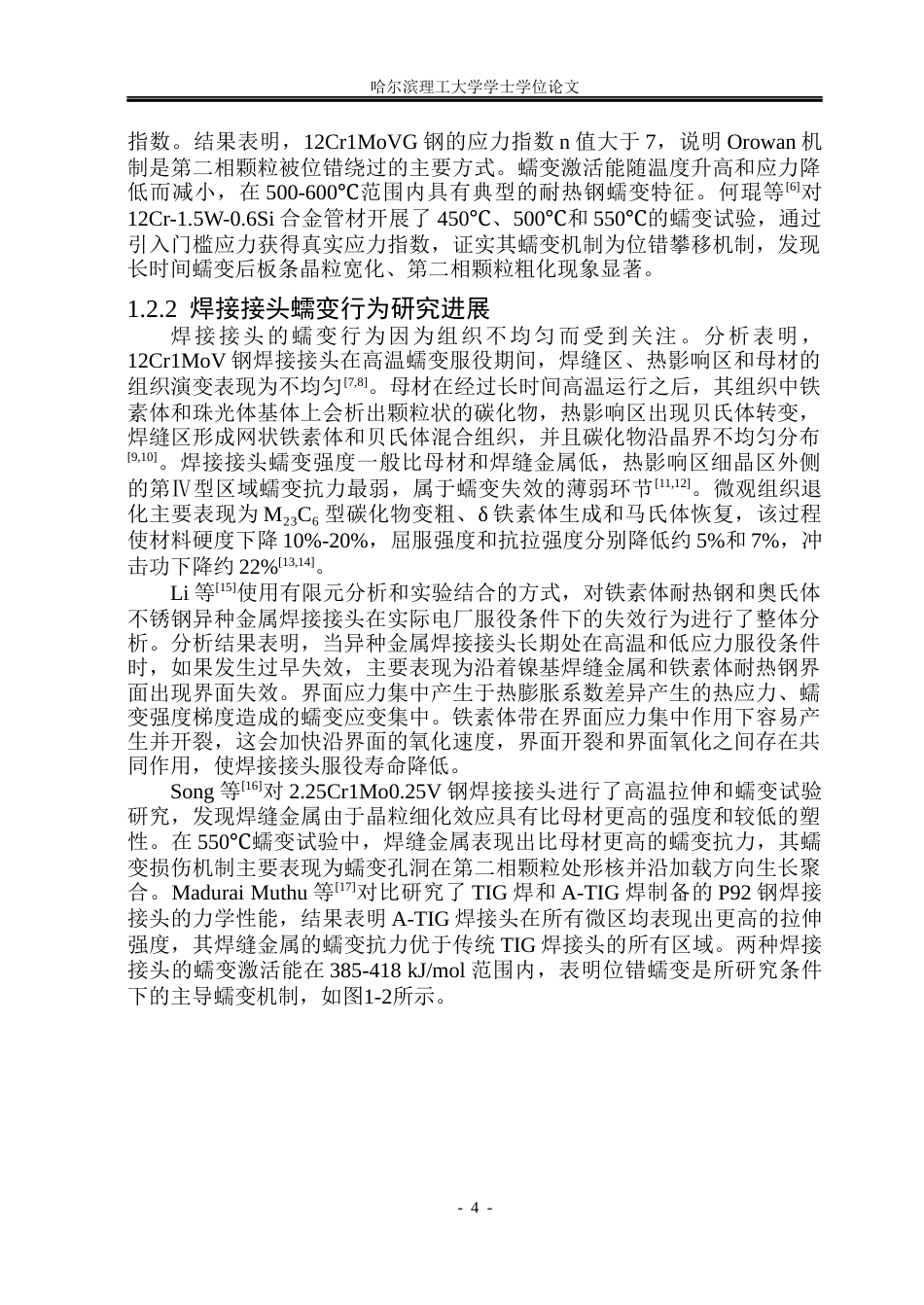

26年WP材料成型及控制工程 12CrMoV金属管道焊缝高温蠕变条件下微观组织变化规律研究7.53-AI2.38_1(17255字).docx_第6页

6/27页

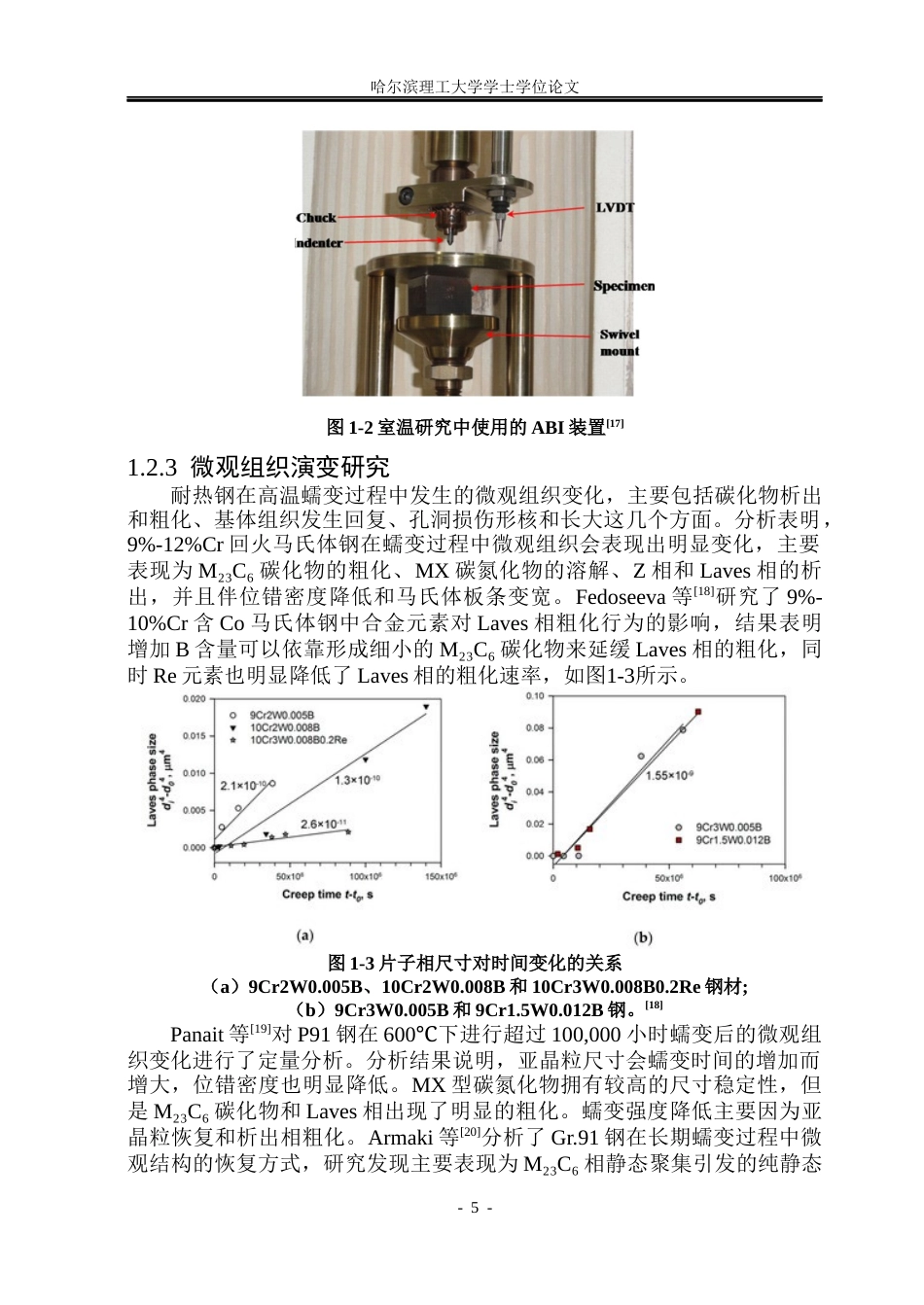

26年WP材料成型及控制工程 12CrMoV金属管道焊缝高温蠕变条件下微观组织变化规律研究7.53-AI2.38_1(17255字).docx_第7页

7/27页

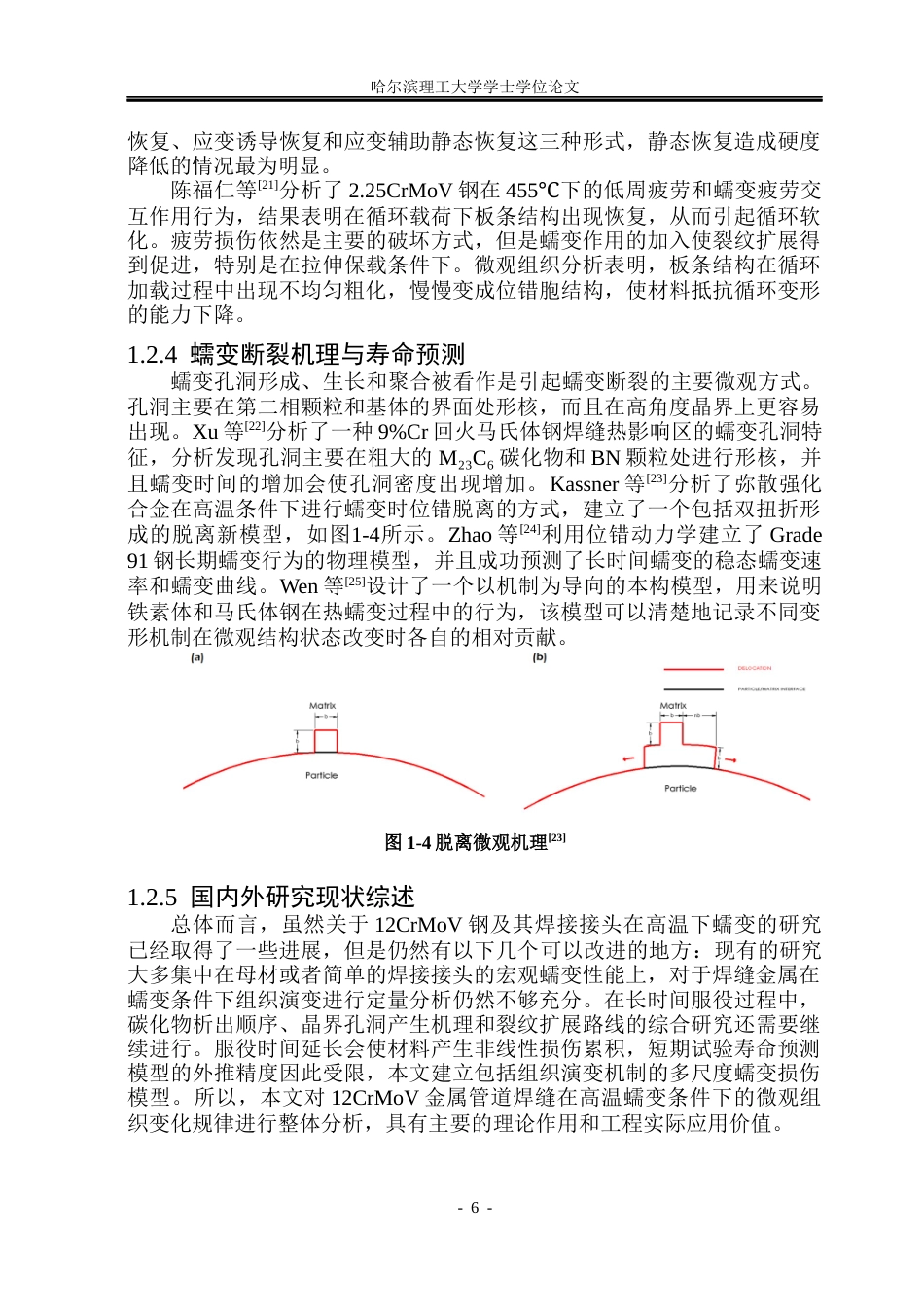

26年WP材料成型及控制工程 12CrMoV金属管道焊缝高温蠕变条件下微观组织变化规律研究7.53-AI2.38_1(17255字).docx_第8页

8/27页

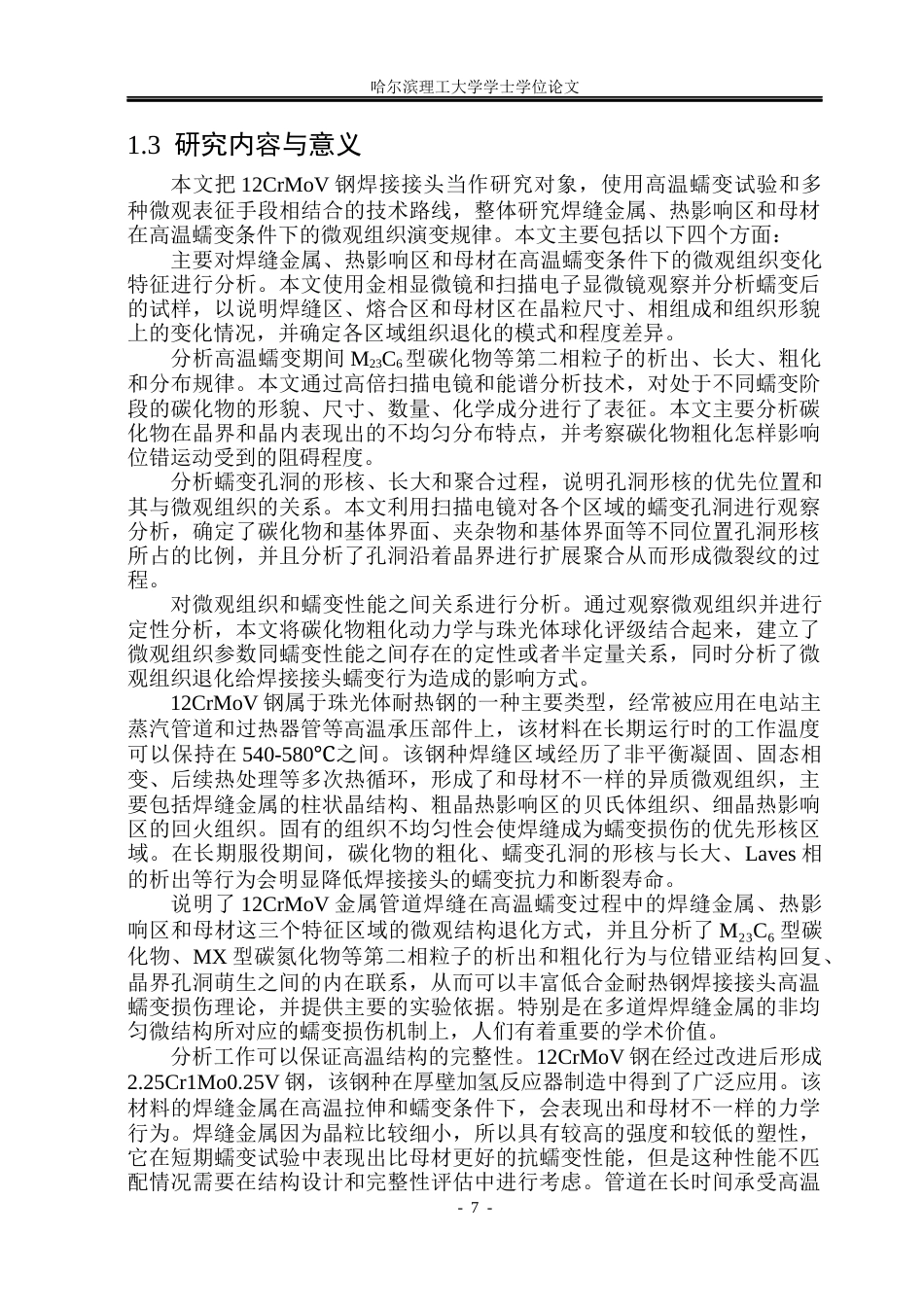

26年WP材料成型及控制工程 12CrMoV金属管道焊缝高温蠕变条件下微观组织变化规律研究7.53-AI2.38_1(17255字).docx_第9页

9/27页

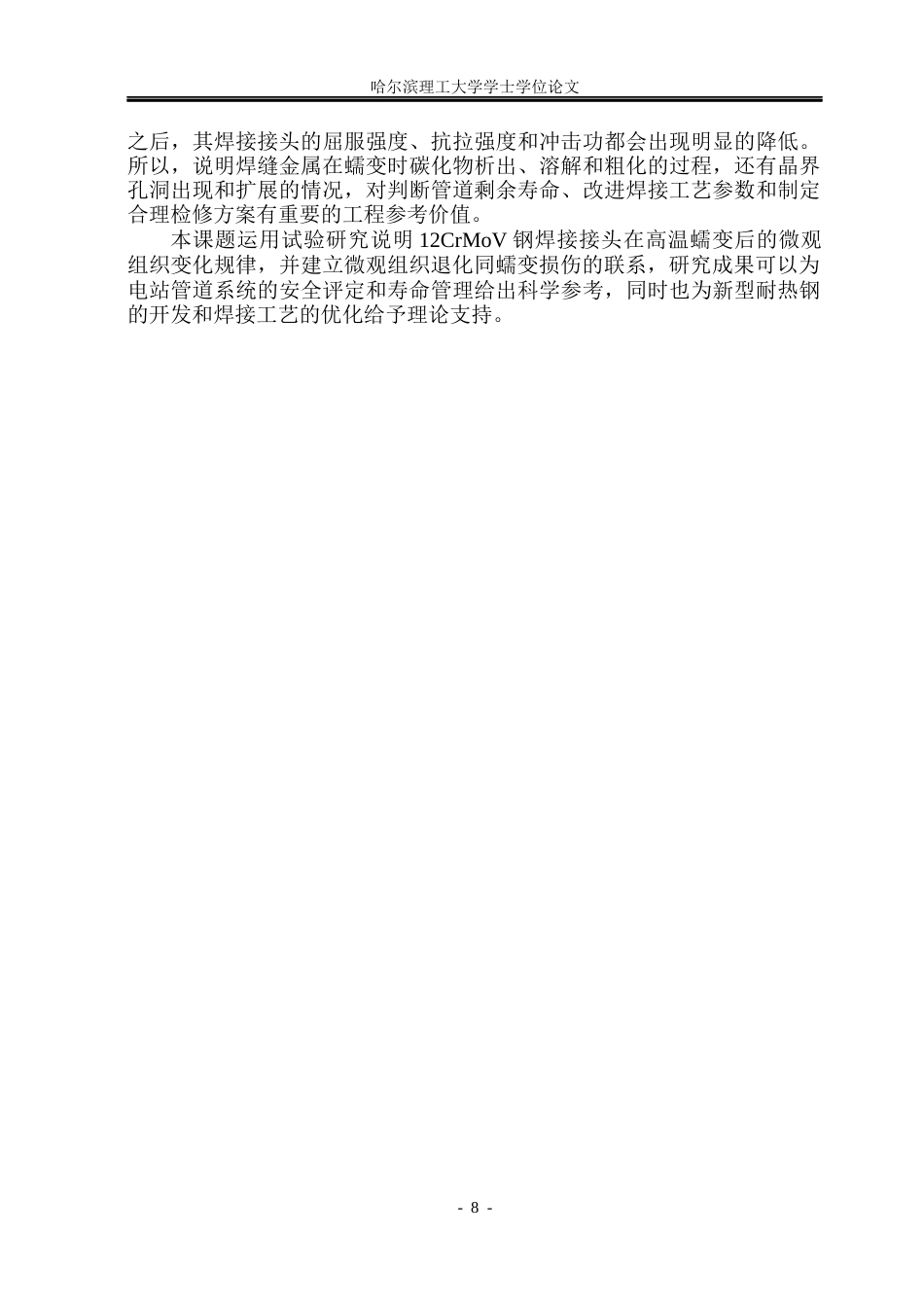

26年WP材料成型及控制工程 12CrMoV金属管道焊缝高温蠕变条件下微观组织变化规律研究7.53-AI2.38_1(17255字).docx_第10页

10/27页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/27

文本预览下载提示常见问题

哈尔滨理工大学学士学位论文- 1 -12CrMoV 金属管道焊缝高温蠕变条件下微观组织变化规律研究摘要12CrMoV 钢是一种典型的珠光体低合金耐热钢，该材料具有比较好的高温强度、抗氧化性能和工艺经济性，被大量用于电站锅炉过热器、再热器和主蒸汽管道等高温承压部件的制造。焊接属于电站高温管道制造过程中不能缺少的连接工艺，可是焊接接头因为组织分布不均匀性变成了整个管道系统里面最薄弱的部分。焊接接头各区域长期处在高温高压环境中会出现不同程度的退化现象，使材料高温性能变差，最后造成蠕变失效。本文把 12CrMoV 钢焊接管道当作研究对象，利用金相显微镜、...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
