26年WP材料成型及控制工程不同陶瓷掺杂相激光熔覆涂层力学性能分析8.12-AI21.28_1(21741字).docx

下载本文档

阅读 0
格式 docx
大小 9.16 MB
约35页
2026-06-26
收藏
评论
点赞(0)
海报
举报

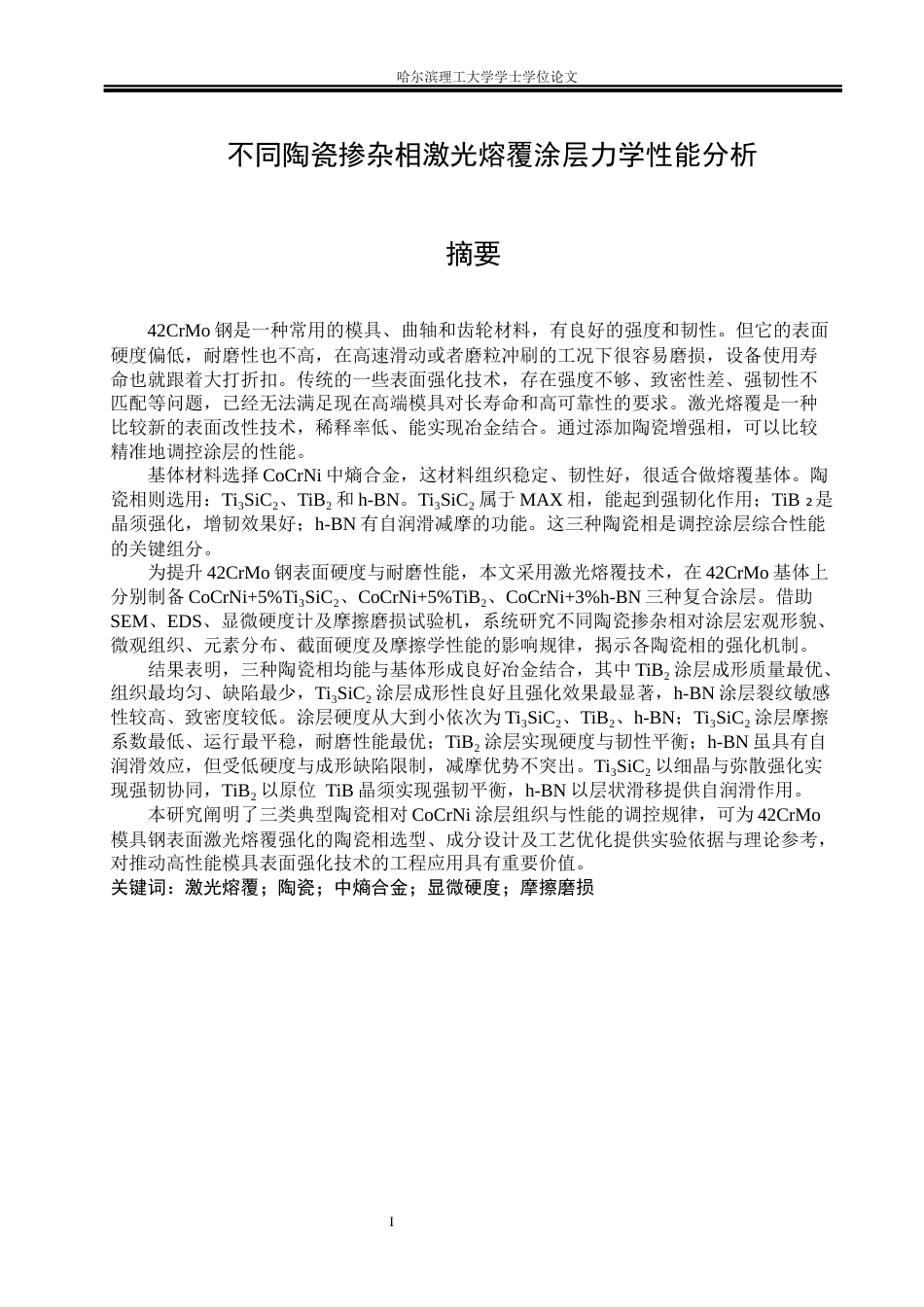

26年WP材料成型及控制工程不同陶瓷掺杂相激光熔覆涂层力学性能分析8.12-AI21.28_1(21741字).docx_第1页

1/35页

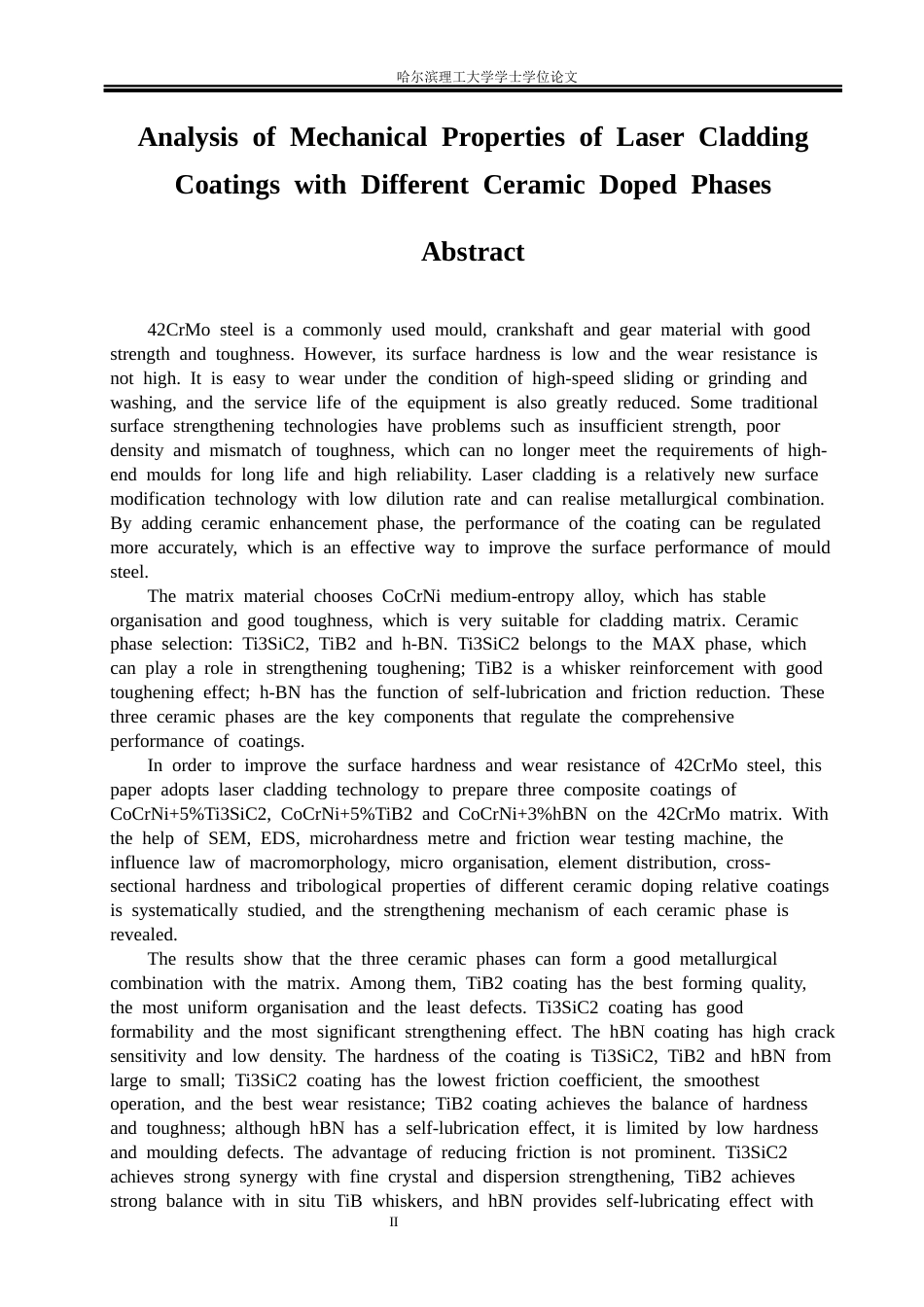

26年WP材料成型及控制工程不同陶瓷掺杂相激光熔覆涂层力学性能分析8.12-AI21.28_1(21741字).docx_第2页

2/35页

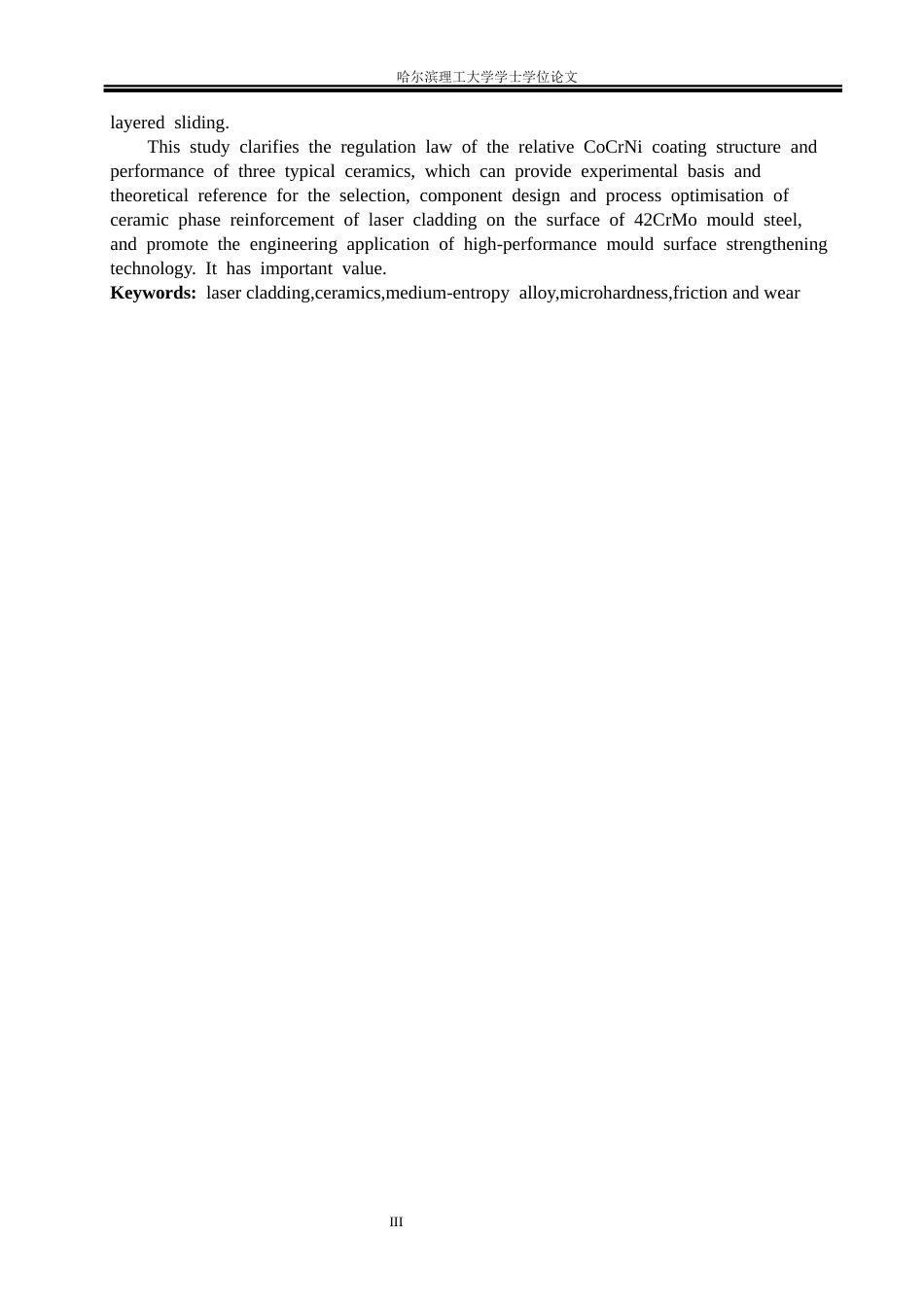

26年WP材料成型及控制工程不同陶瓷掺杂相激光熔覆涂层力学性能分析8.12-AI21.28_1(21741字).docx_第3页

3/35页

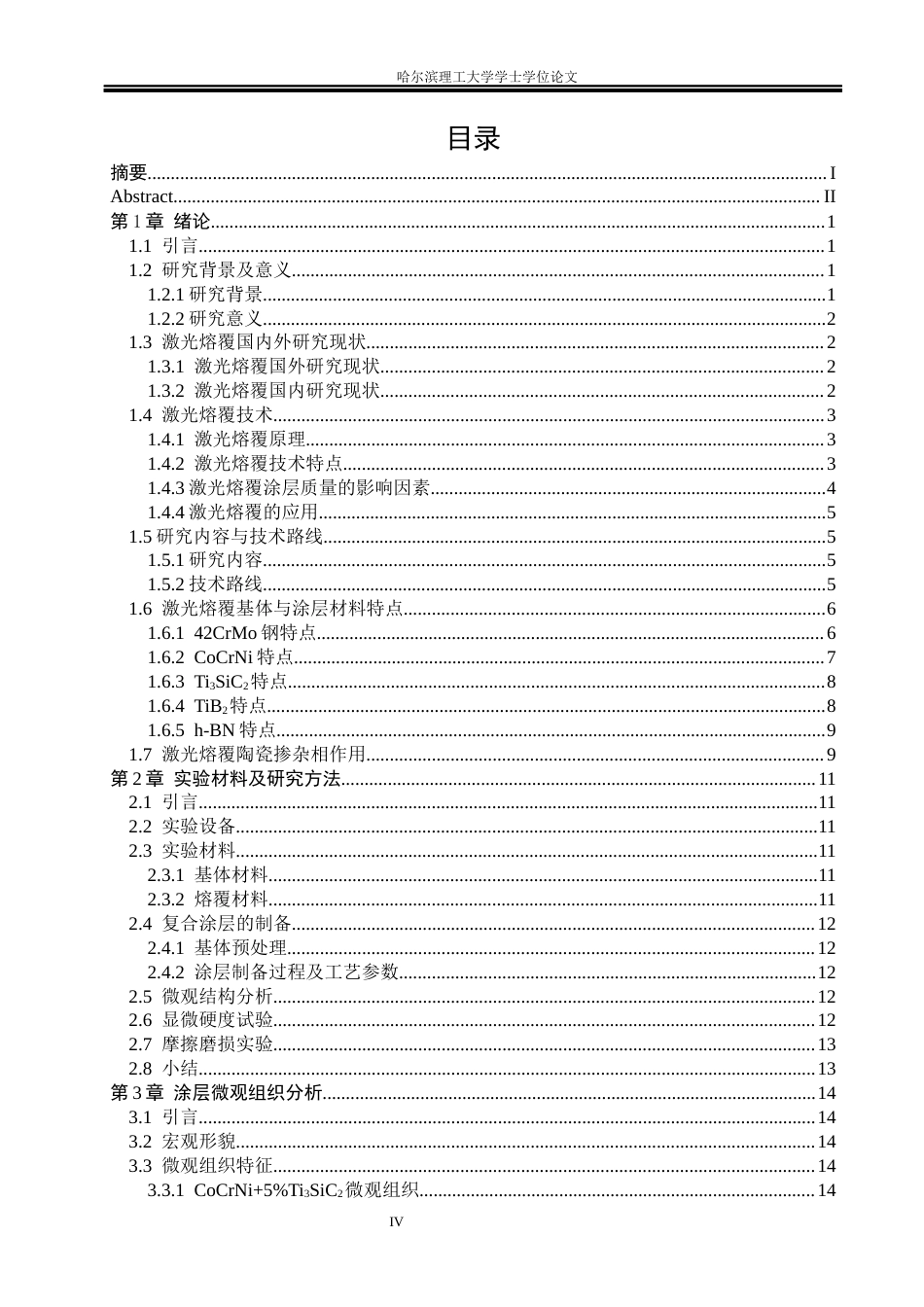

26年WP材料成型及控制工程不同陶瓷掺杂相激光熔覆涂层力学性能分析8.12-AI21.28_1(21741字).docx_第4页

4/35页

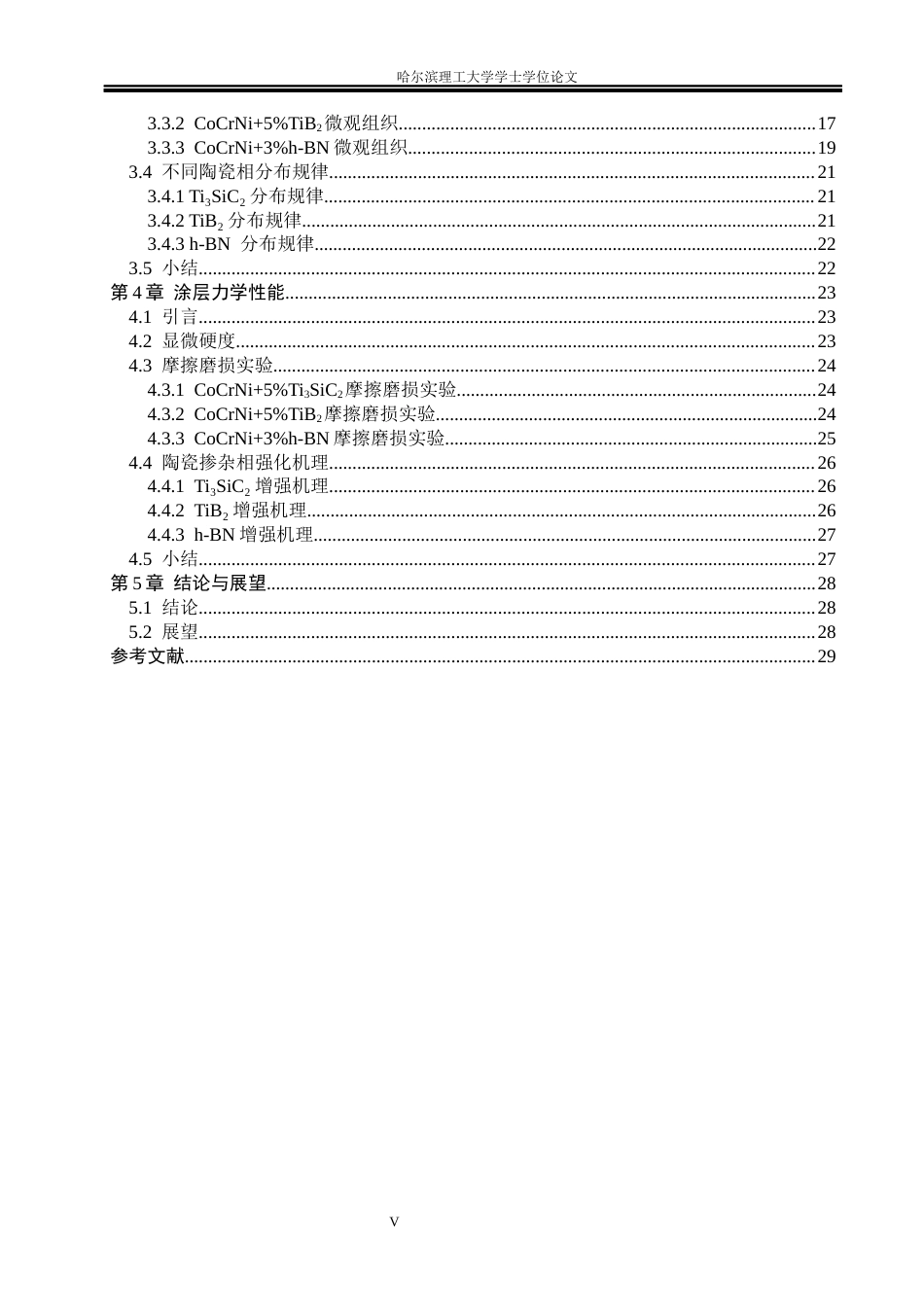

26年WP材料成型及控制工程不同陶瓷掺杂相激光熔覆涂层力学性能分析8.12-AI21.28_1(21741字).docx_第5页

5/35页

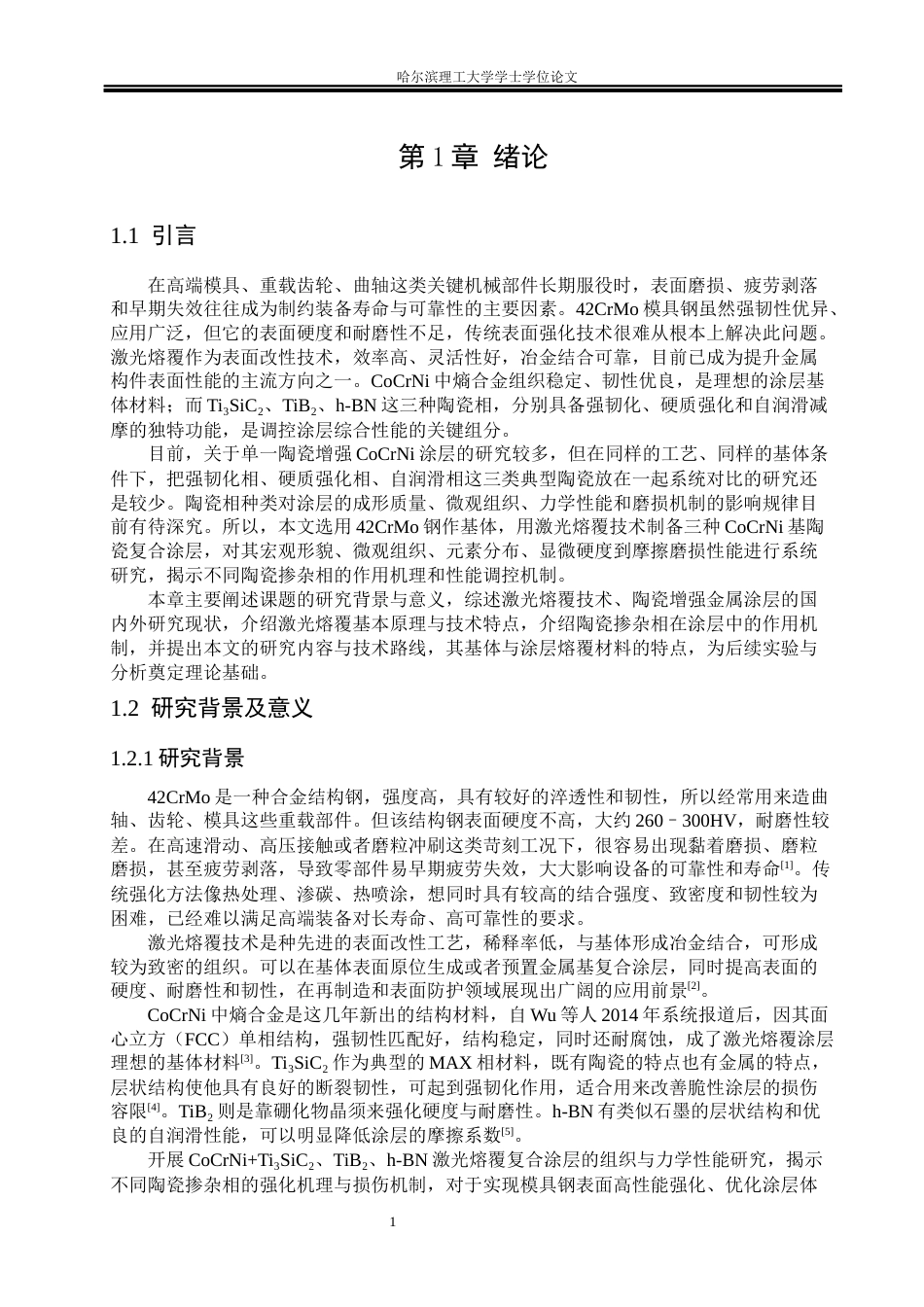

26年WP材料成型及控制工程不同陶瓷掺杂相激光熔覆涂层力学性能分析8.12-AI21.28_1(21741字).docx_第6页

6/35页

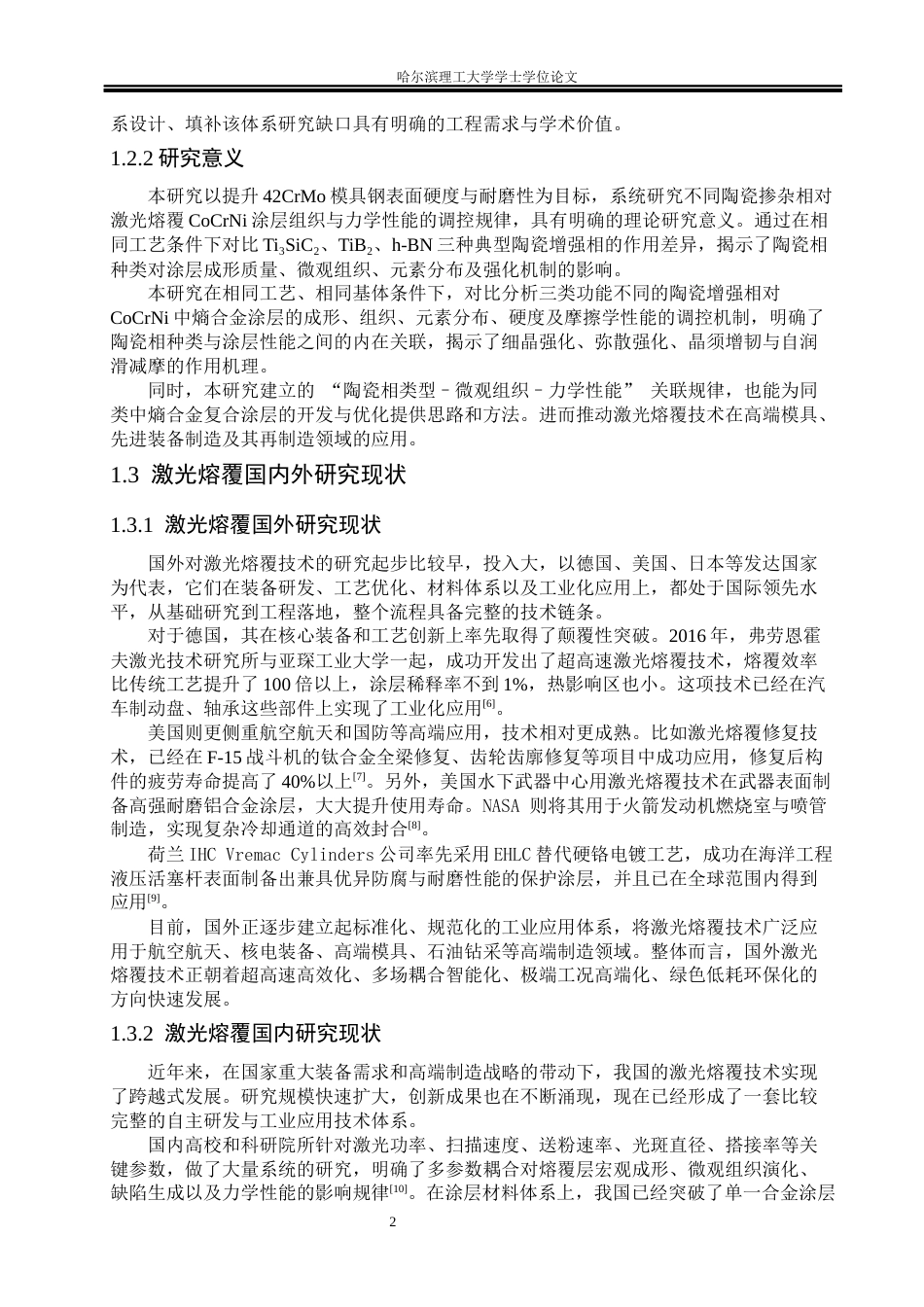

26年WP材料成型及控制工程不同陶瓷掺杂相激光熔覆涂层力学性能分析8.12-AI21.28_1(21741字).docx_第7页

7/35页

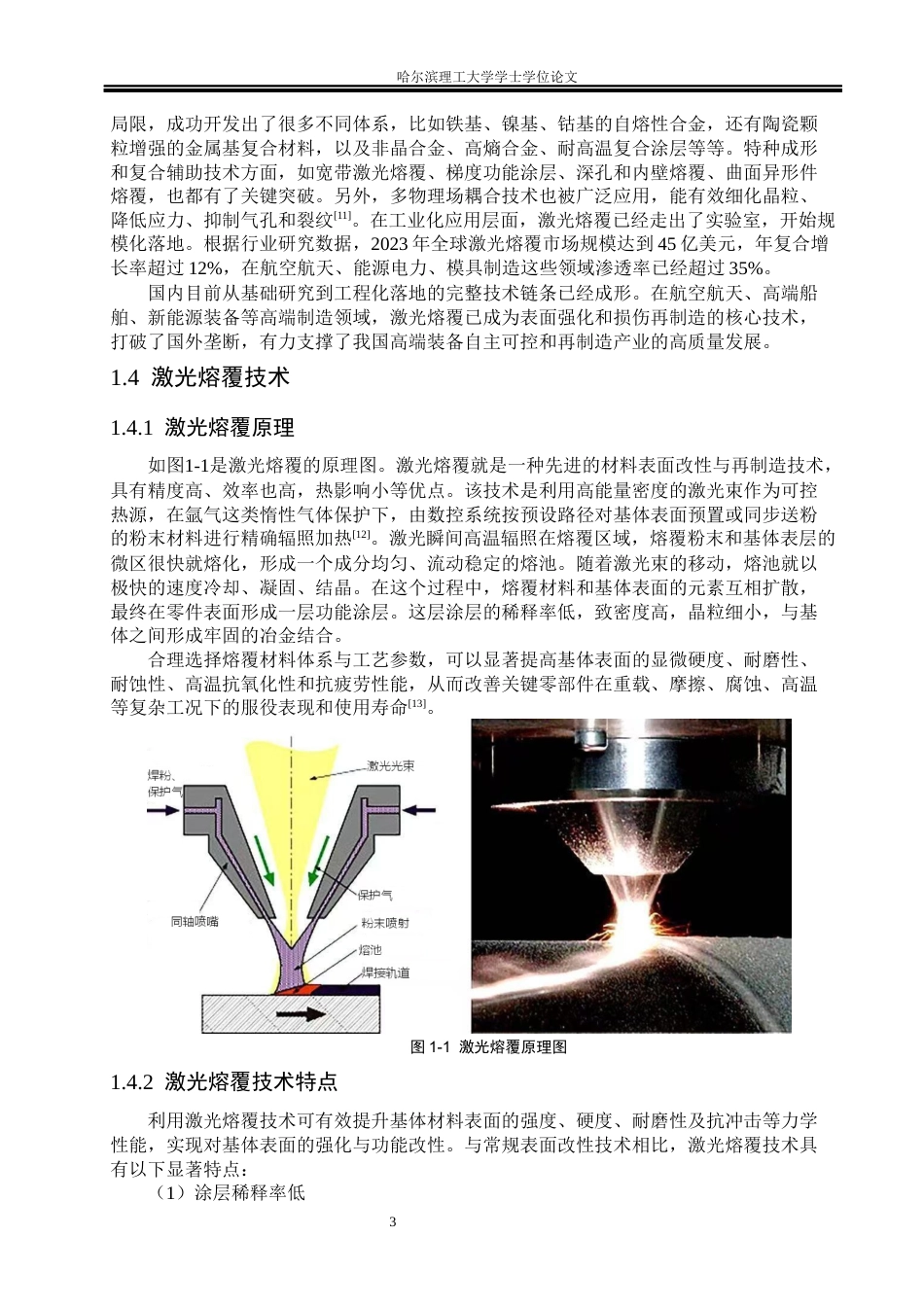

26年WP材料成型及控制工程不同陶瓷掺杂相激光熔覆涂层力学性能分析8.12-AI21.28_1(21741字).docx_第8页

8/35页

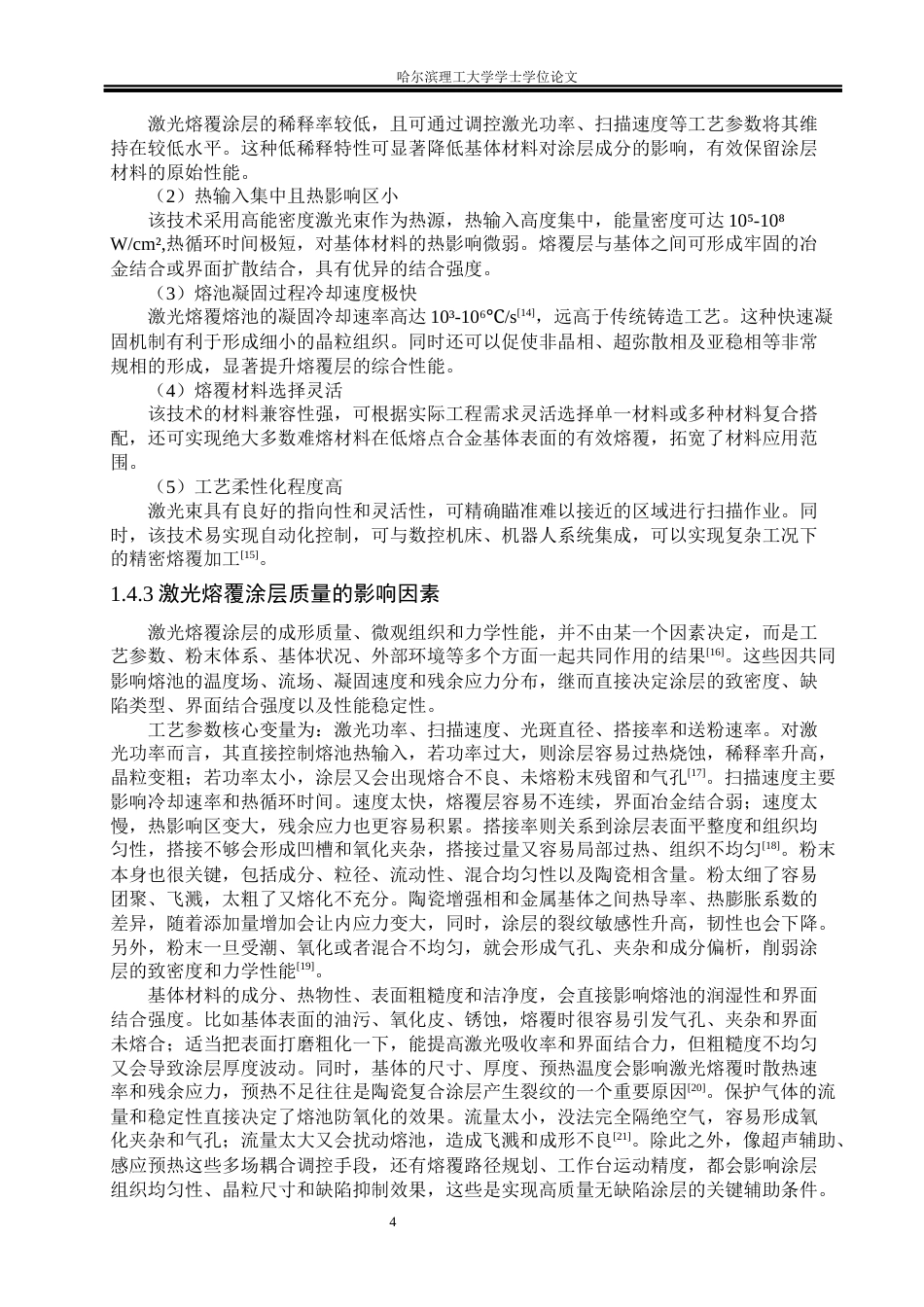

26年WP材料成型及控制工程不同陶瓷掺杂相激光熔覆涂层力学性能分析8.12-AI21.28_1(21741字).docx_第9页

9/35页

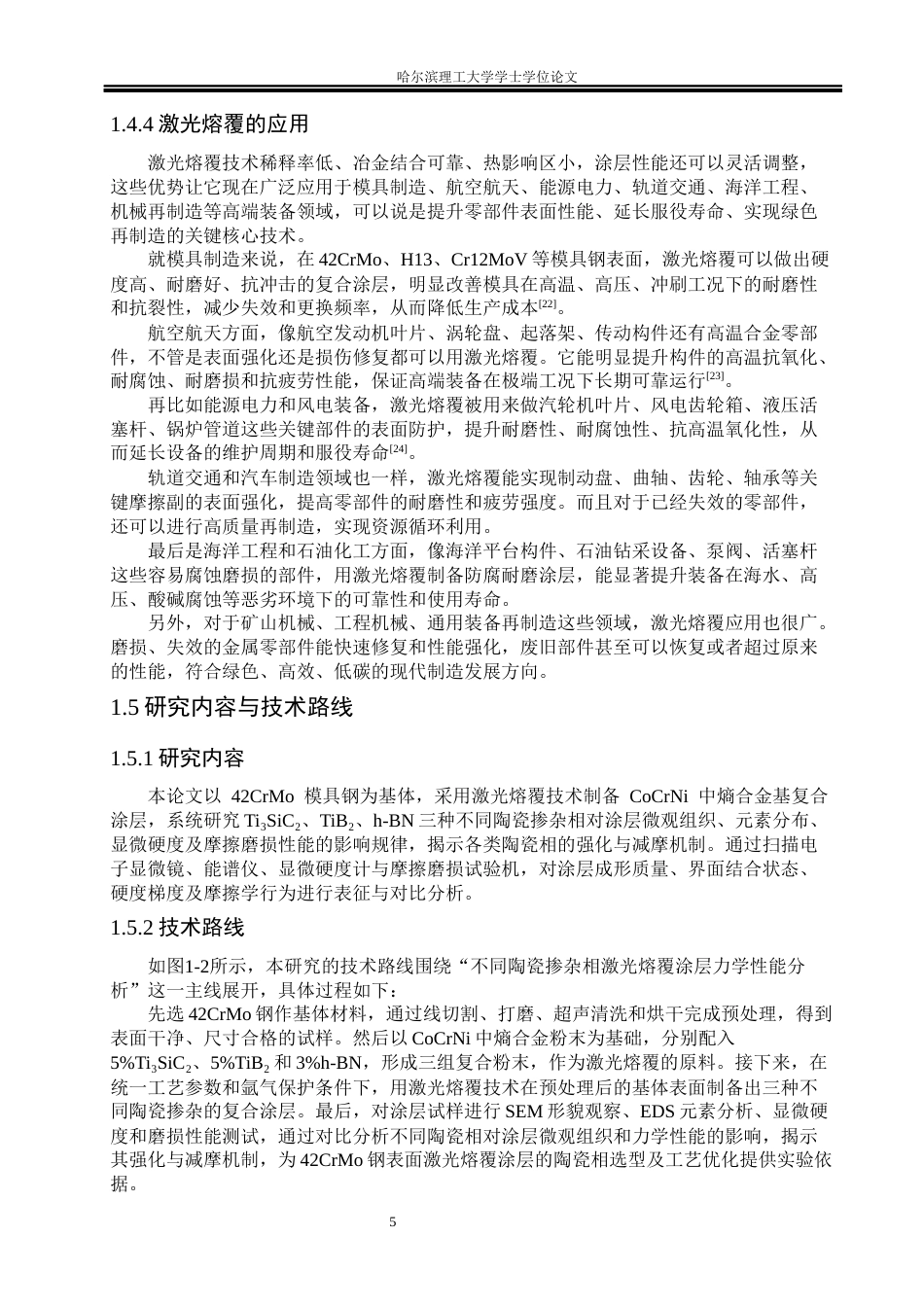

26年WP材料成型及控制工程不同陶瓷掺杂相激光熔覆涂层力学性能分析8.12-AI21.28_1(21741字).docx_第10页

10/35页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/35

文本预览下载提示常见问题

I哈尔滨理工大学学士学位论文不同陶瓷掺杂相激光熔覆涂层力学性能分析摘要42CrMo 钢是一种常用的模具、曲轴和齿轮材料，有良好的强度和韧性。但它的表面硬度偏低，耐磨性也不高，在高速滑动或者磨粒冲刷的工况下很容易磨损，设备使用寿命也就跟着大打折扣。传统的一些表面强化技术，存在强度不够、致密性差、强韧性不匹配等问题，已经无法满足现在高端模具对长寿命和高可靠性的要求。激光熔覆是一种比较新的表面改性技术，稀释率低、能实现冶金结合。通过添加陶瓷增强相，可以比较精准地调控涂层的性能。基体材料选择 CoCrNi 中熵合金，这材料组织稳定、韧性好，很适...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
