26年WP金属材料工程 Inconel 690合金电弧增材显微组织及力学性能研究13.62-AI6.52-约25946字符.pdf

下载本文档

阅读 0
格式 pdf
大小 4.03 MB
约39页
2026-06-26
收藏
评论
点赞(0)
海报
举报

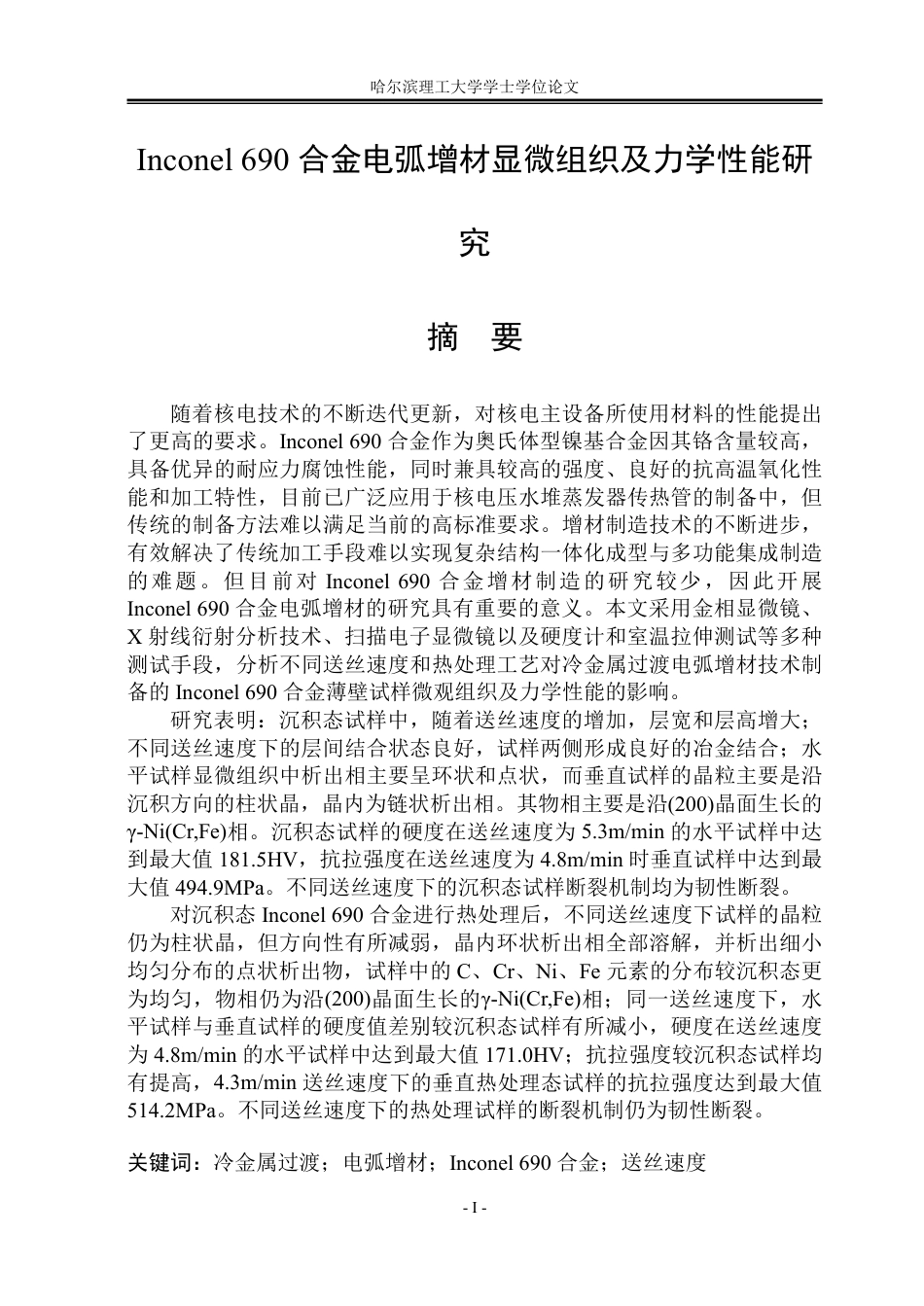

26年WP金属材料工程 Inconel 690合金电弧增材显微组织及力学性能研究13.62-AI6.52-约25946字符.pdf_第1页

1/39页

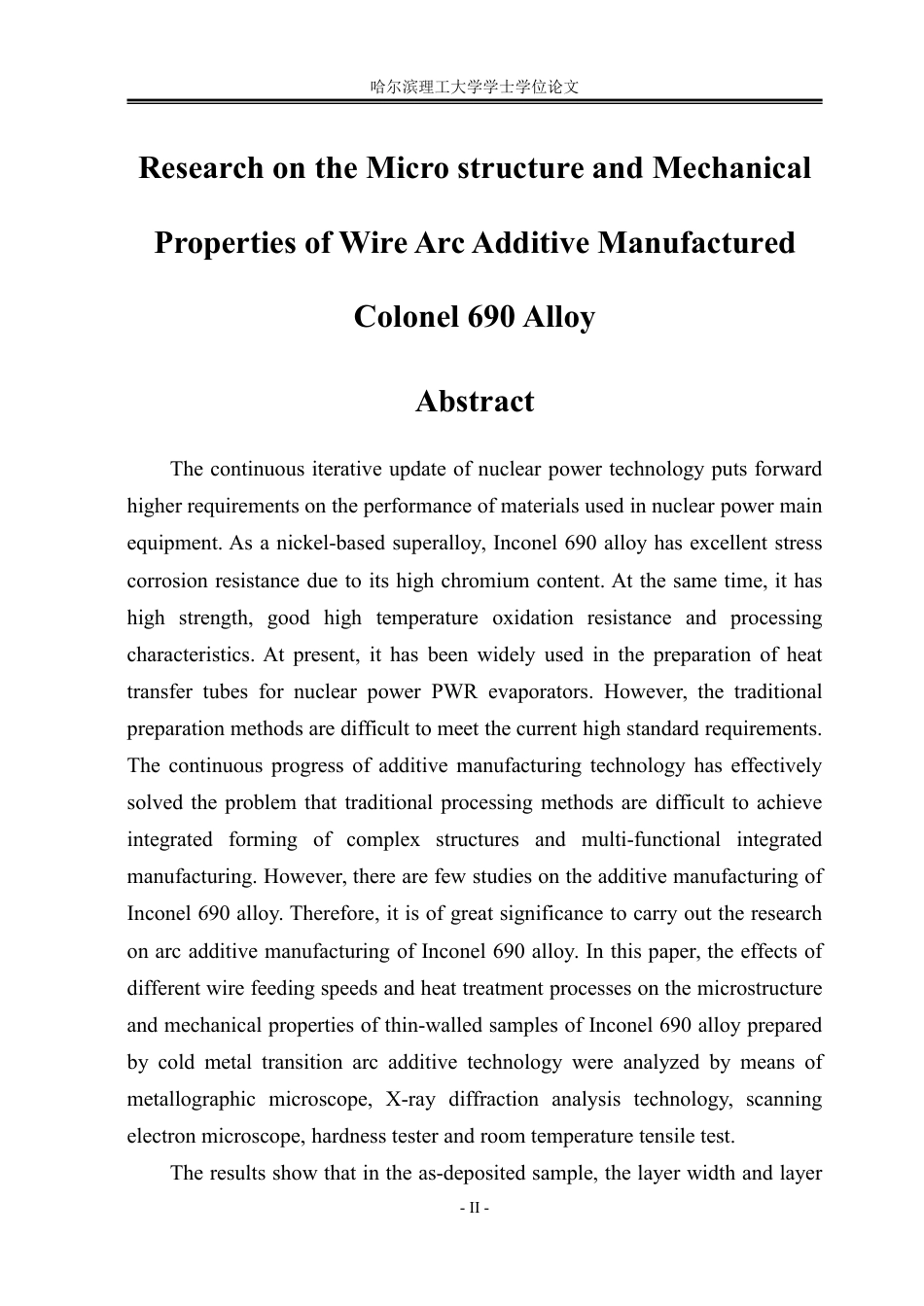

26年WP金属材料工程 Inconel 690合金电弧增材显微组织及力学性能研究13.62-AI6.52-约25946字符.pdf_第2页

2/39页

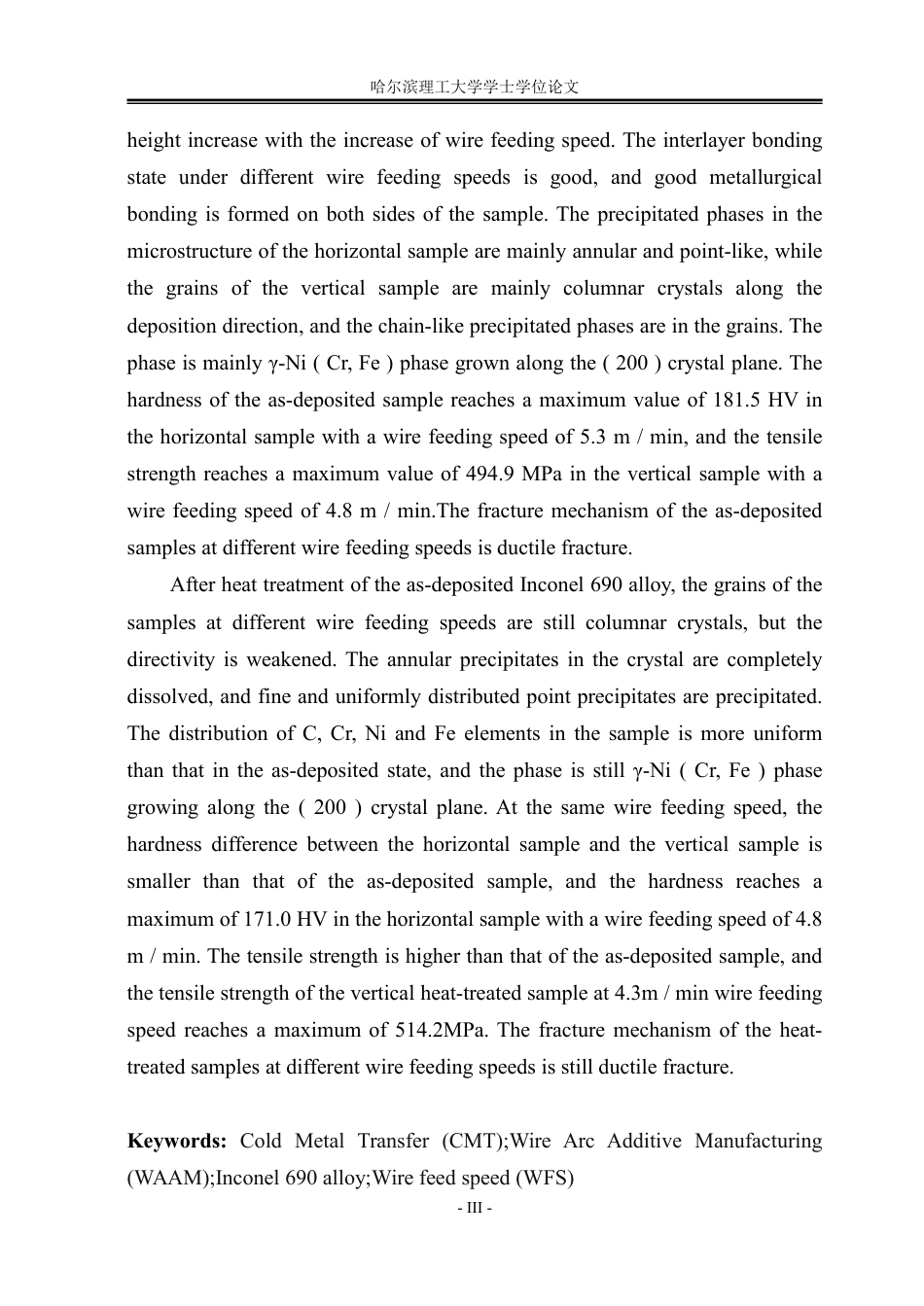

26年WP金属材料工程 Inconel 690合金电弧增材显微组织及力学性能研究13.62-AI6.52-约25946字符.pdf_第3页

3/39页

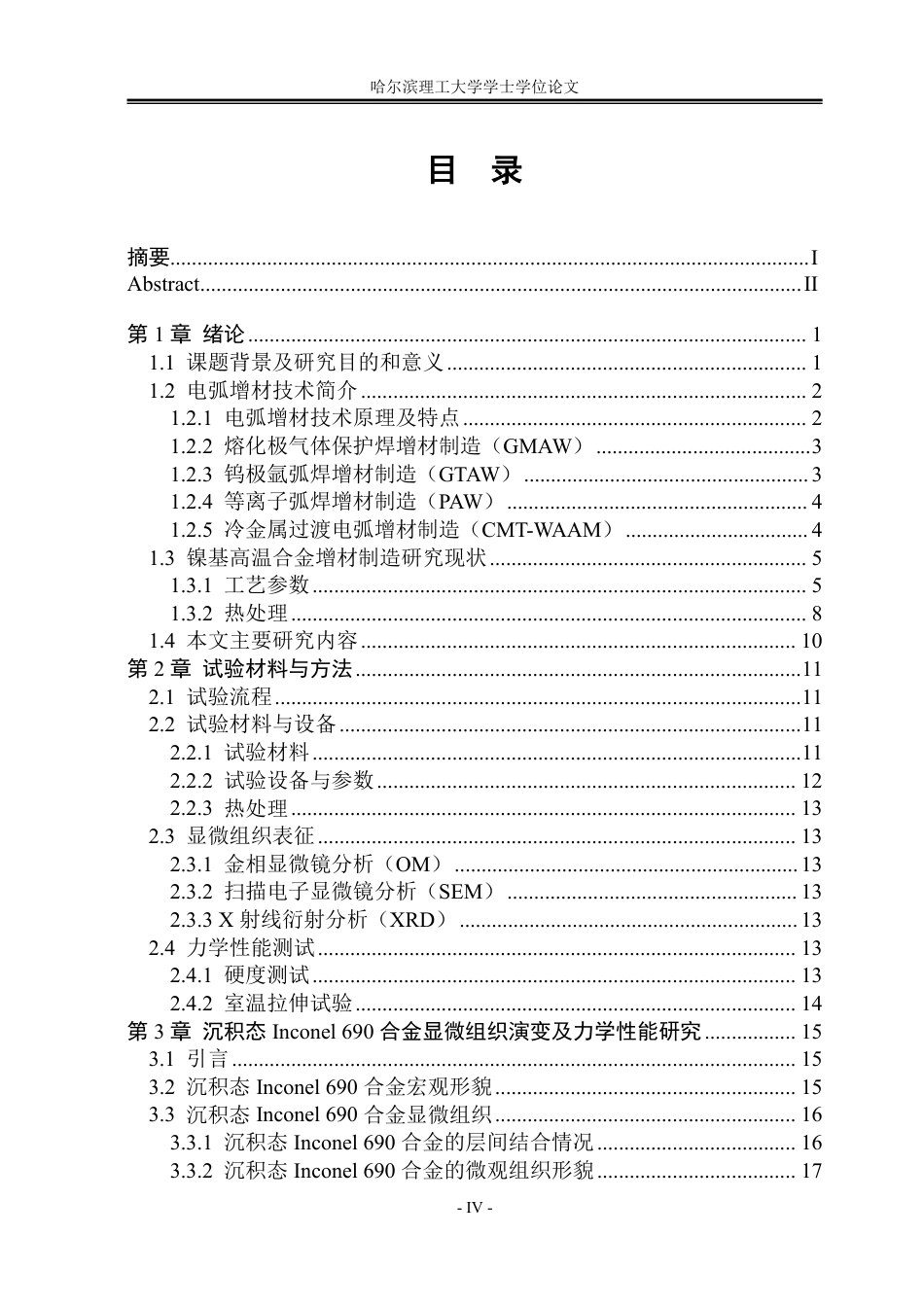

26年WP金属材料工程 Inconel 690合金电弧增材显微组织及力学性能研究13.62-AI6.52-约25946字符.pdf_第4页

4/39页

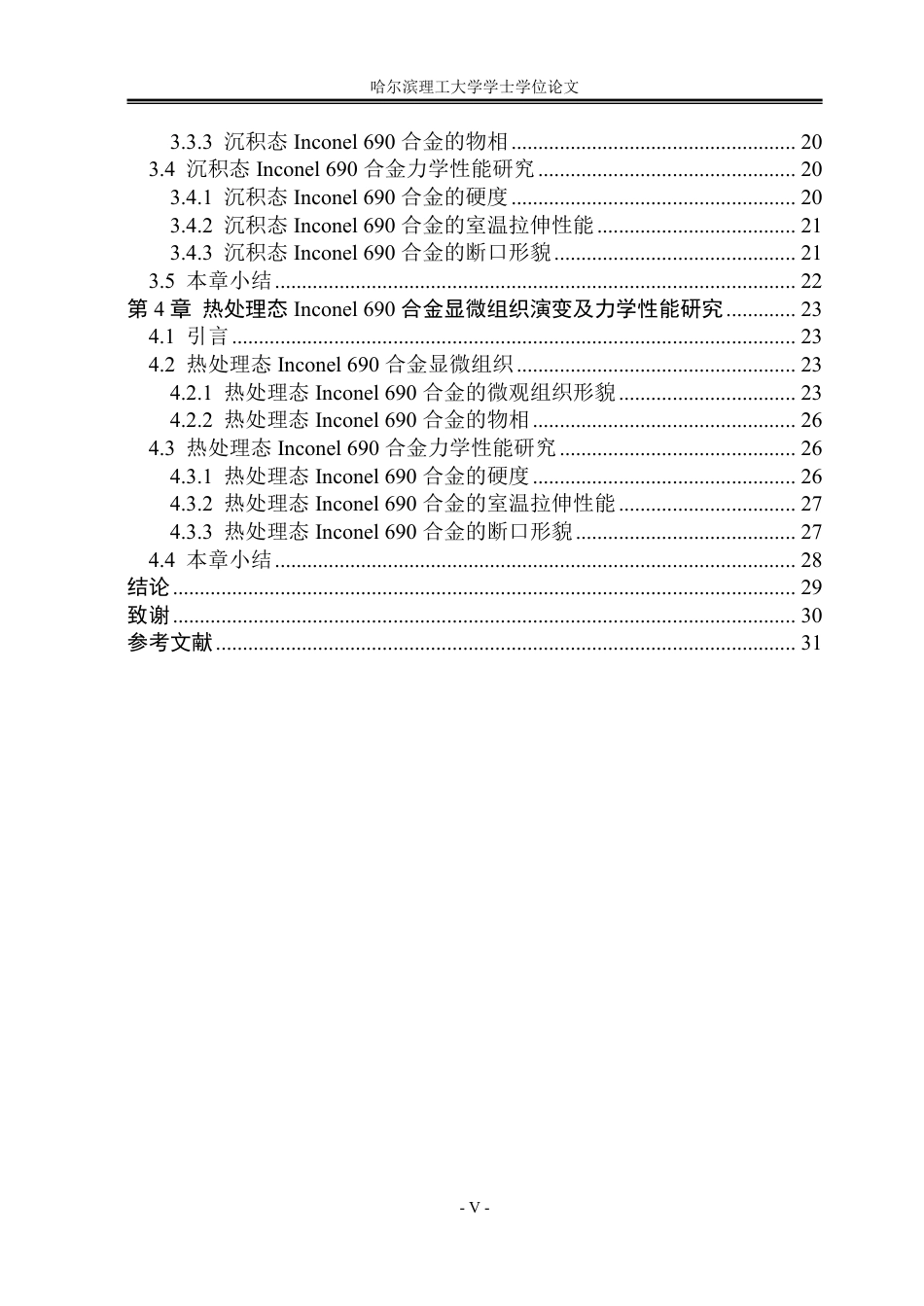

26年WP金属材料工程 Inconel 690合金电弧增材显微组织及力学性能研究13.62-AI6.52-约25946字符.pdf_第5页

5/39页

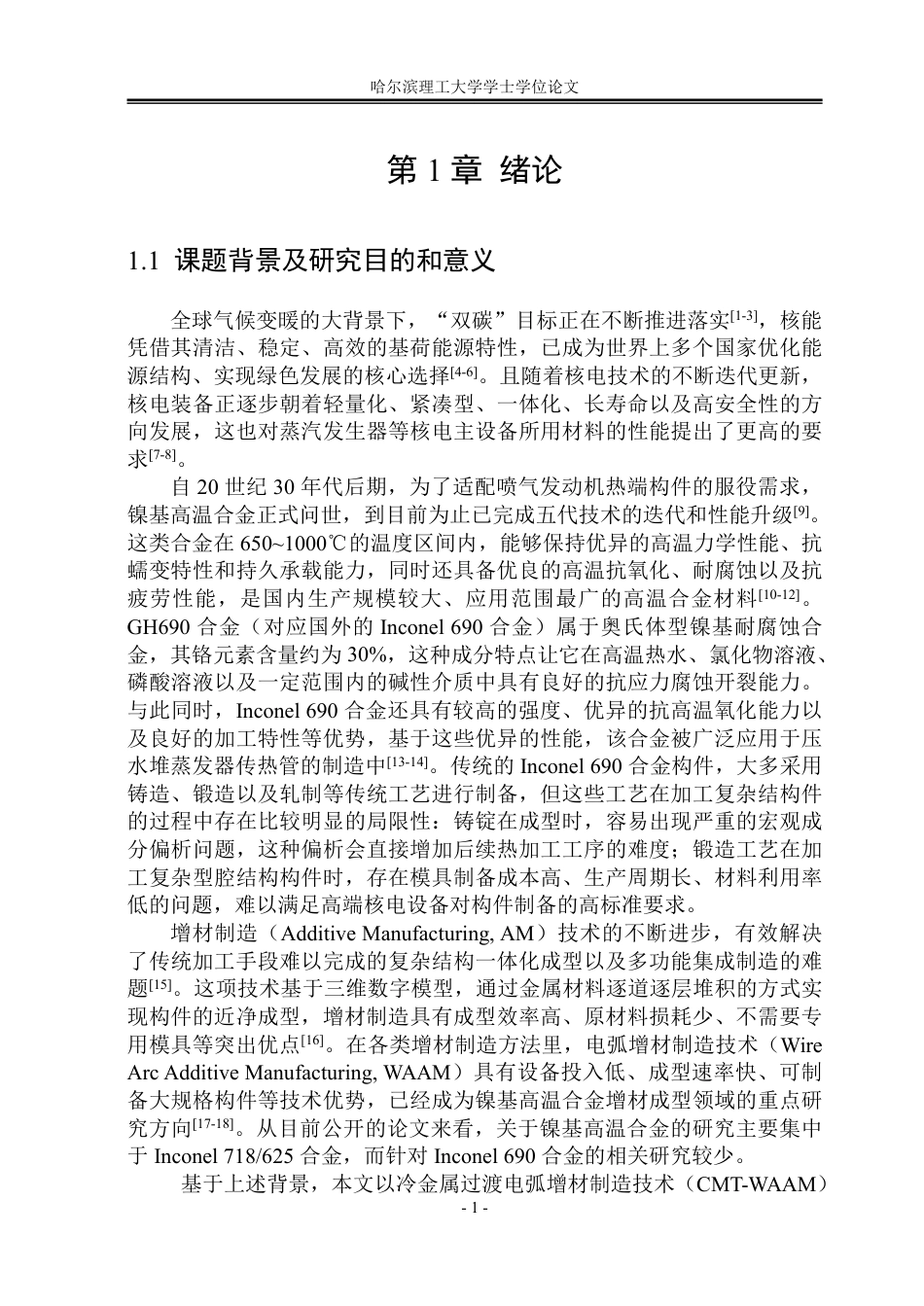

26年WP金属材料工程 Inconel 690合金电弧增材显微组织及力学性能研究13.62-AI6.52-约25946字符.pdf_第6页

6/39页

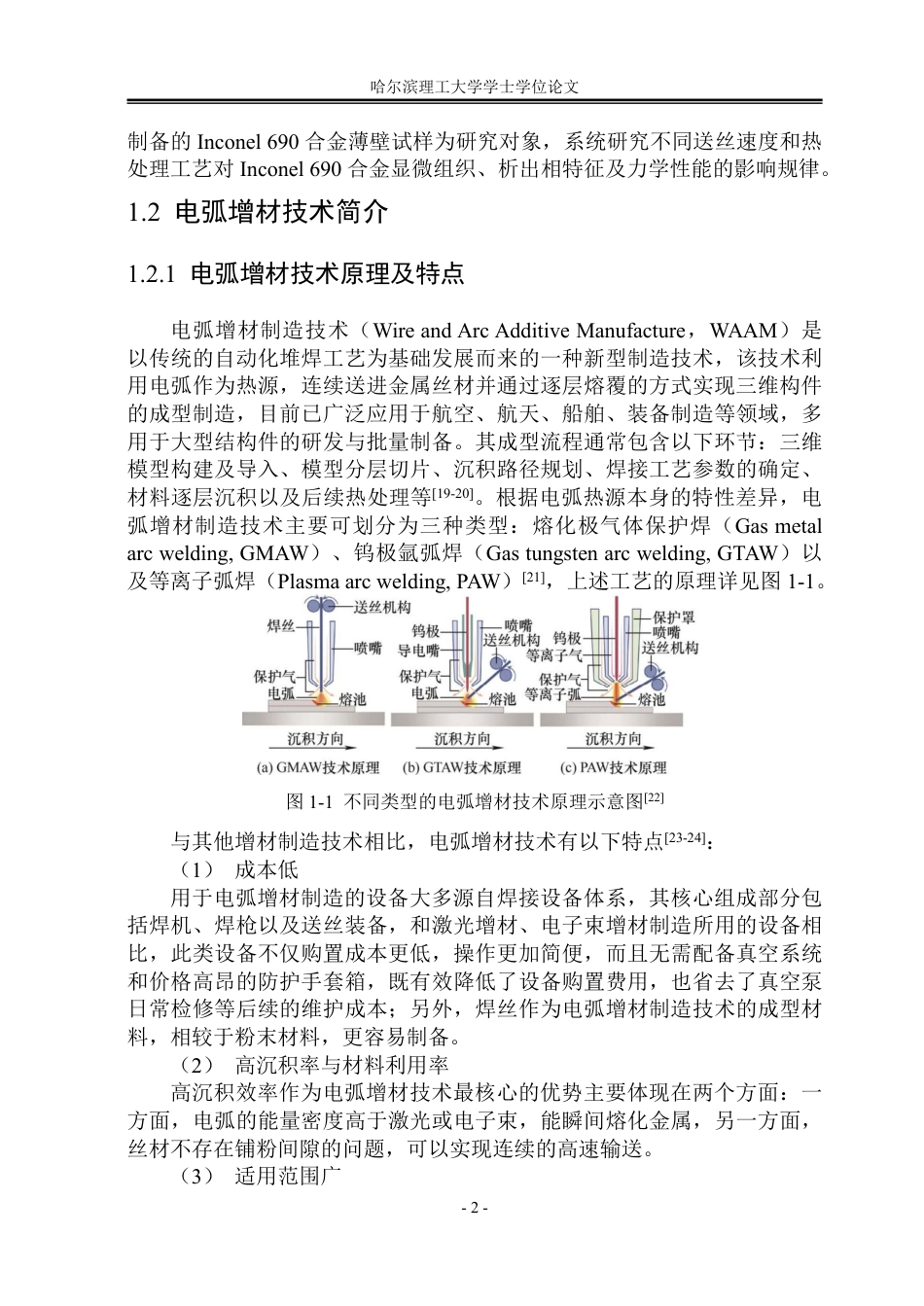

26年WP金属材料工程 Inconel 690合金电弧增材显微组织及力学性能研究13.62-AI6.52-约25946字符.pdf_第7页

7/39页

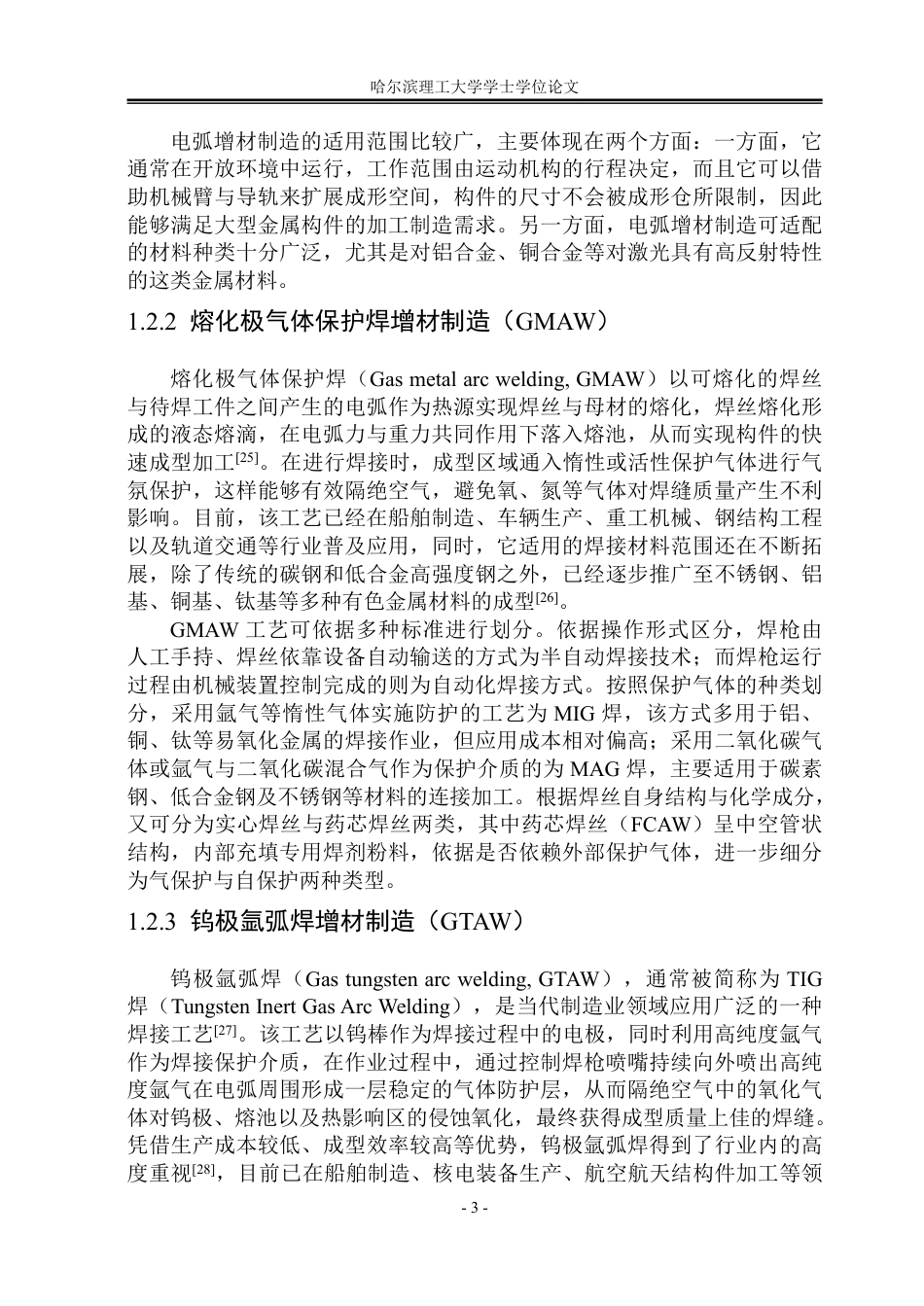

26年WP金属材料工程 Inconel 690合金电弧增材显微组织及力学性能研究13.62-AI6.52-约25946字符.pdf_第8页

8/39页

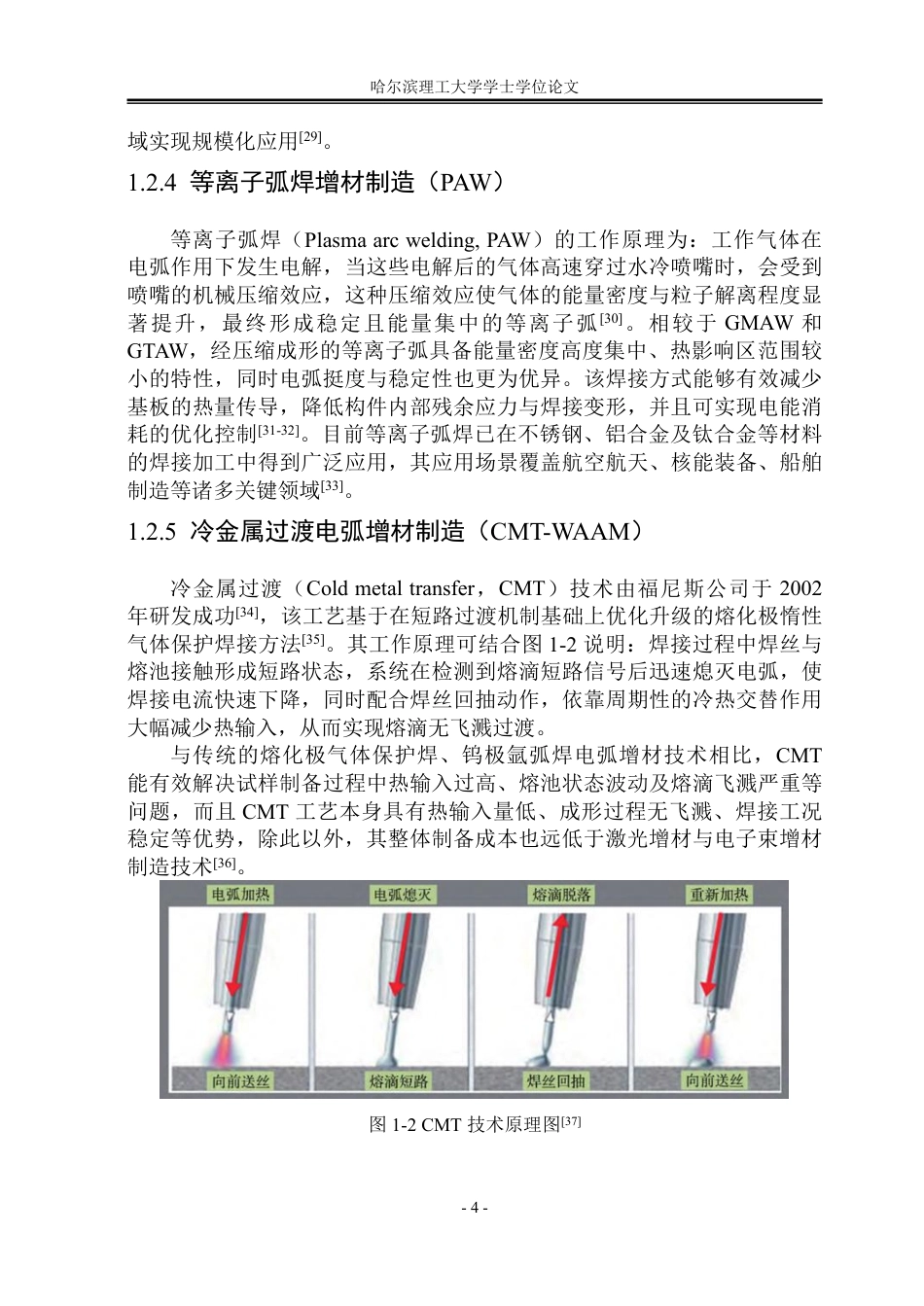

26年WP金属材料工程 Inconel 690合金电弧增材显微组织及力学性能研究13.62-AI6.52-约25946字符.pdf_第9页

9/39页

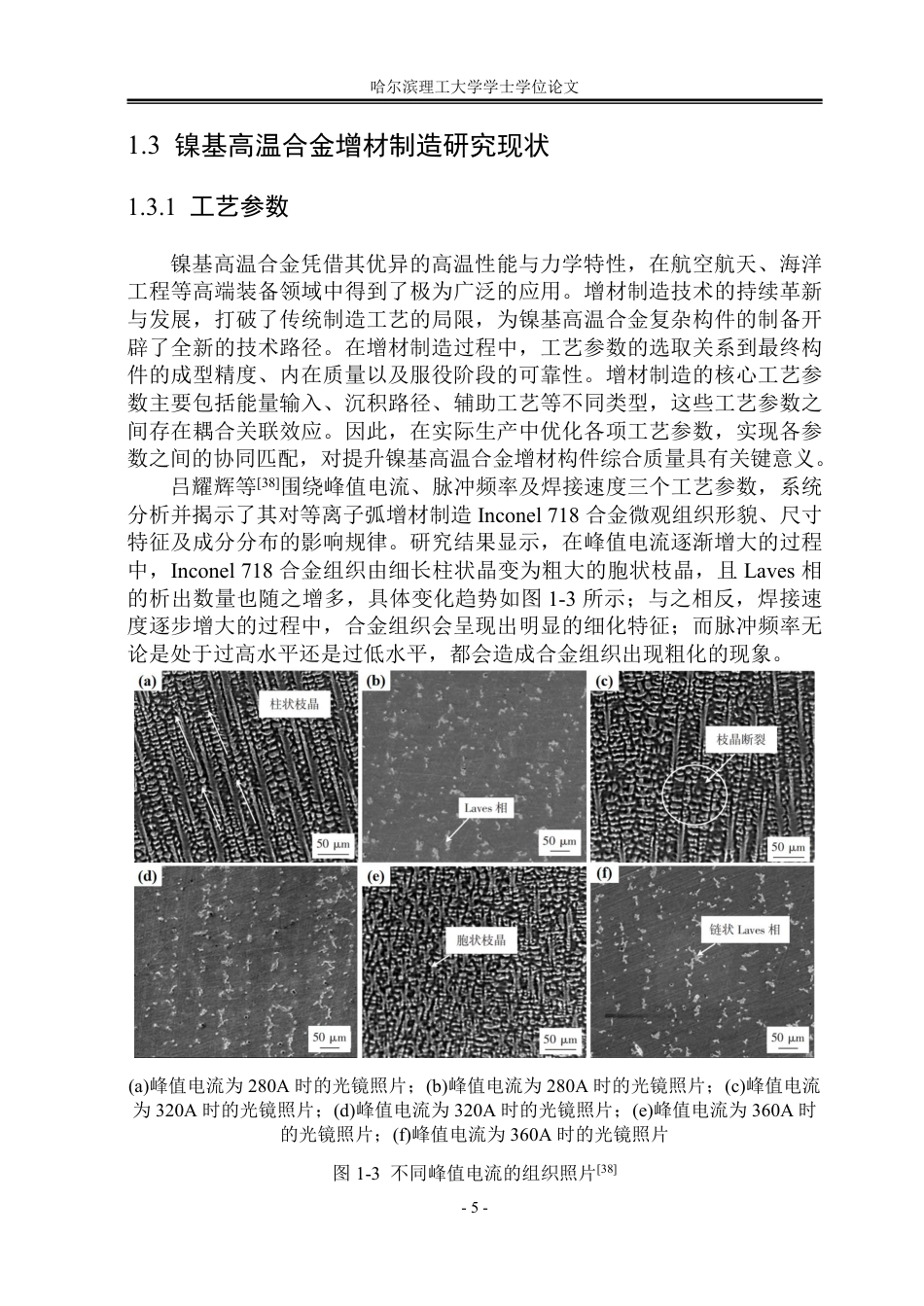

26年WP金属材料工程 Inconel 690合金电弧增材显微组织及力学性能研究13.62-AI6.52-约25946字符.pdf_第10页

10/39页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/39

文本预览下载提示常见问题

哈尔滨理工大学学士学位论文- I -Inconel 690 合金电弧增材显微组织及力学性能研究摘要随着核电技术的不断迭代更新，对核电主设备所使用材料的性能提出了更高的要求。Inconel 690 合金作为奥氏体型镍基合金因其铬含量较高，具备优异的耐应力腐蚀性能，同时兼具较高的强度、良好的抗高温氧化性能和加工特性，目前已广泛应用于核电压水堆蒸发器传热管的制备中，但传统的制备方法难以满足当前的高标准要求。增材制造技术的不断进步，有效解决了传统加工手段难以实现复杂结构一体化成型与多功能集成制造的难题。但目前对 Inconel 690 合金增材制造的研究较少，因此...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
