26年WP材料成型及控制工程 深冷轧制对1060Al显微组织及力学性能的影响16.62-AI0.38_1(21085字).docx

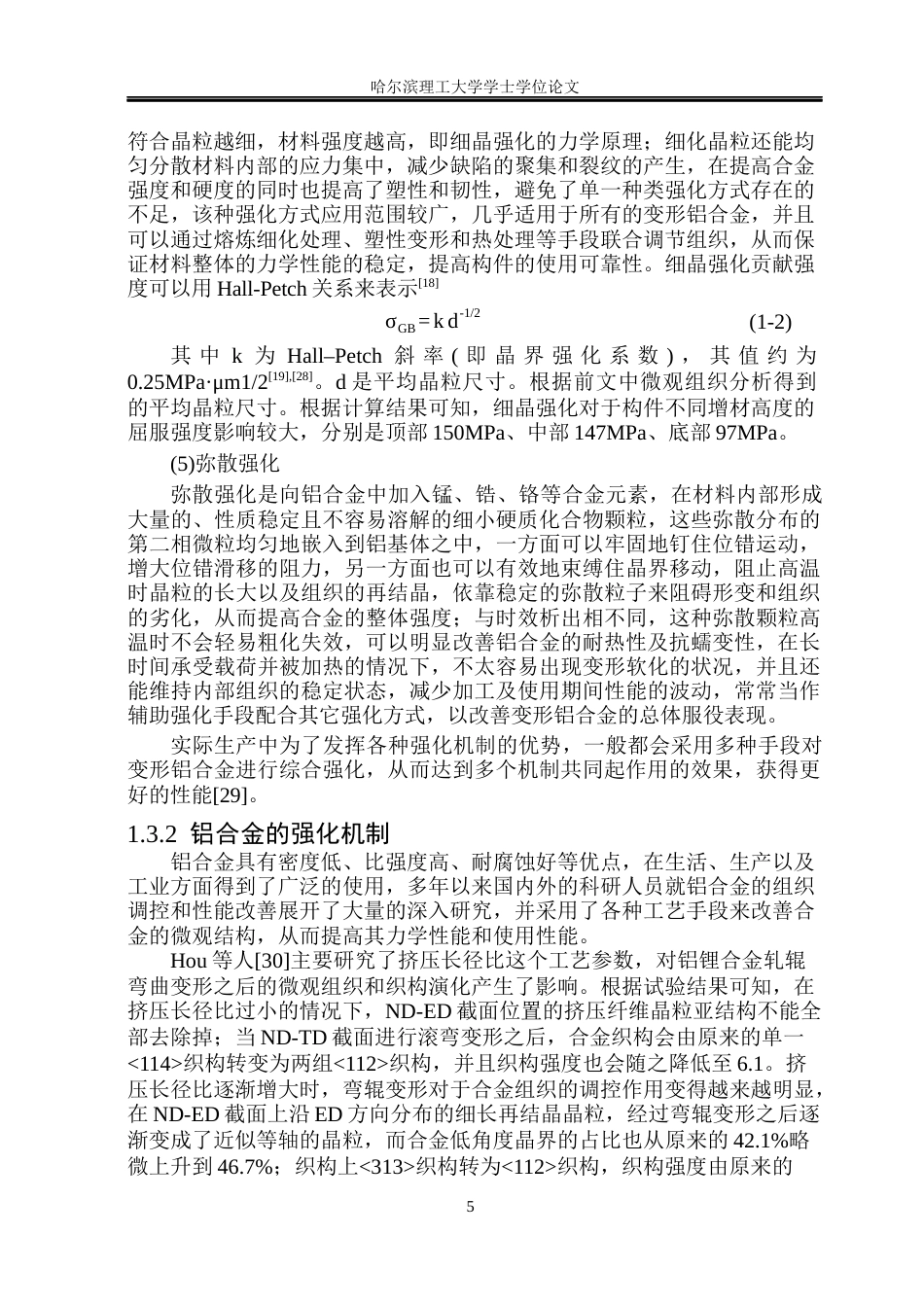

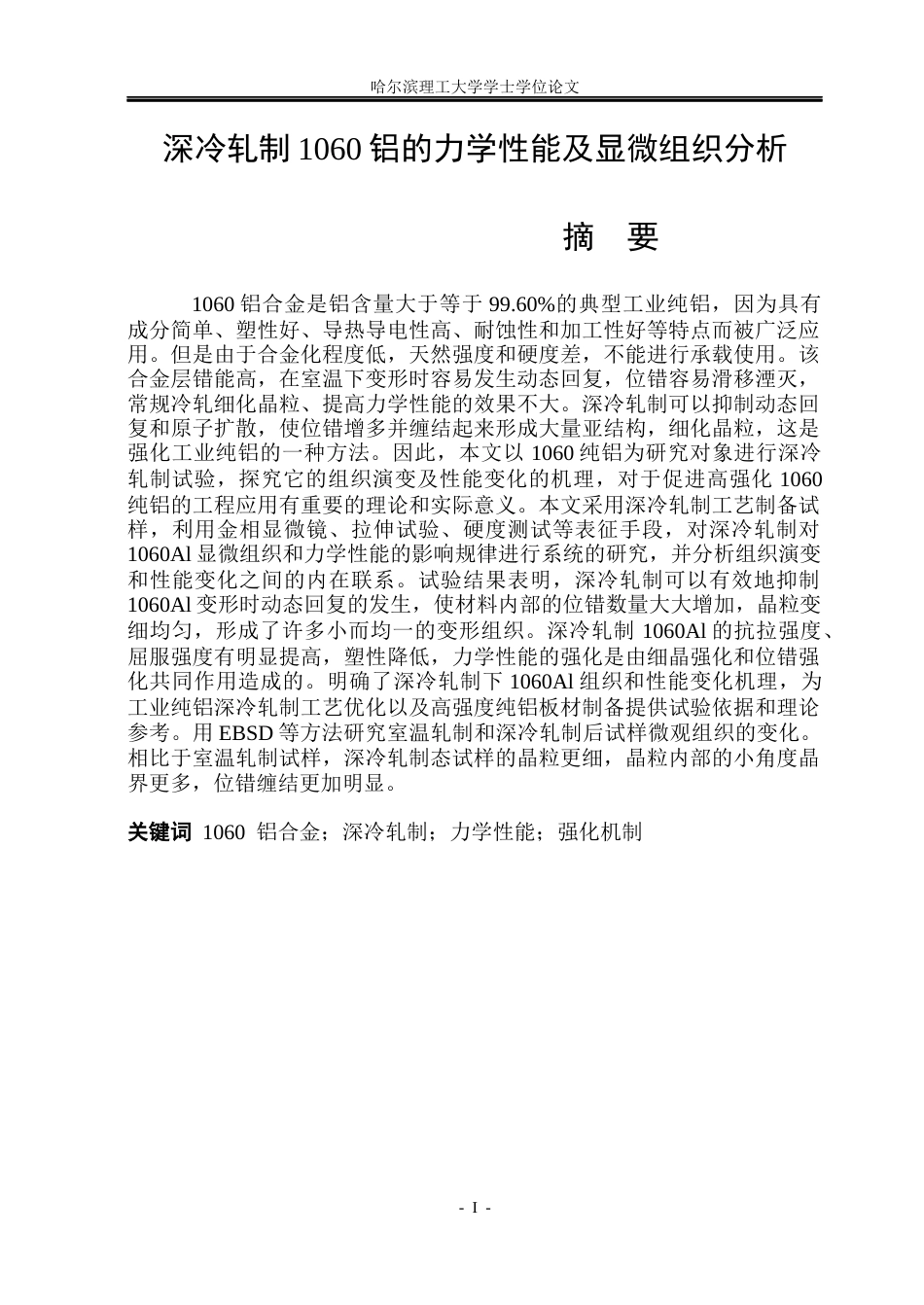

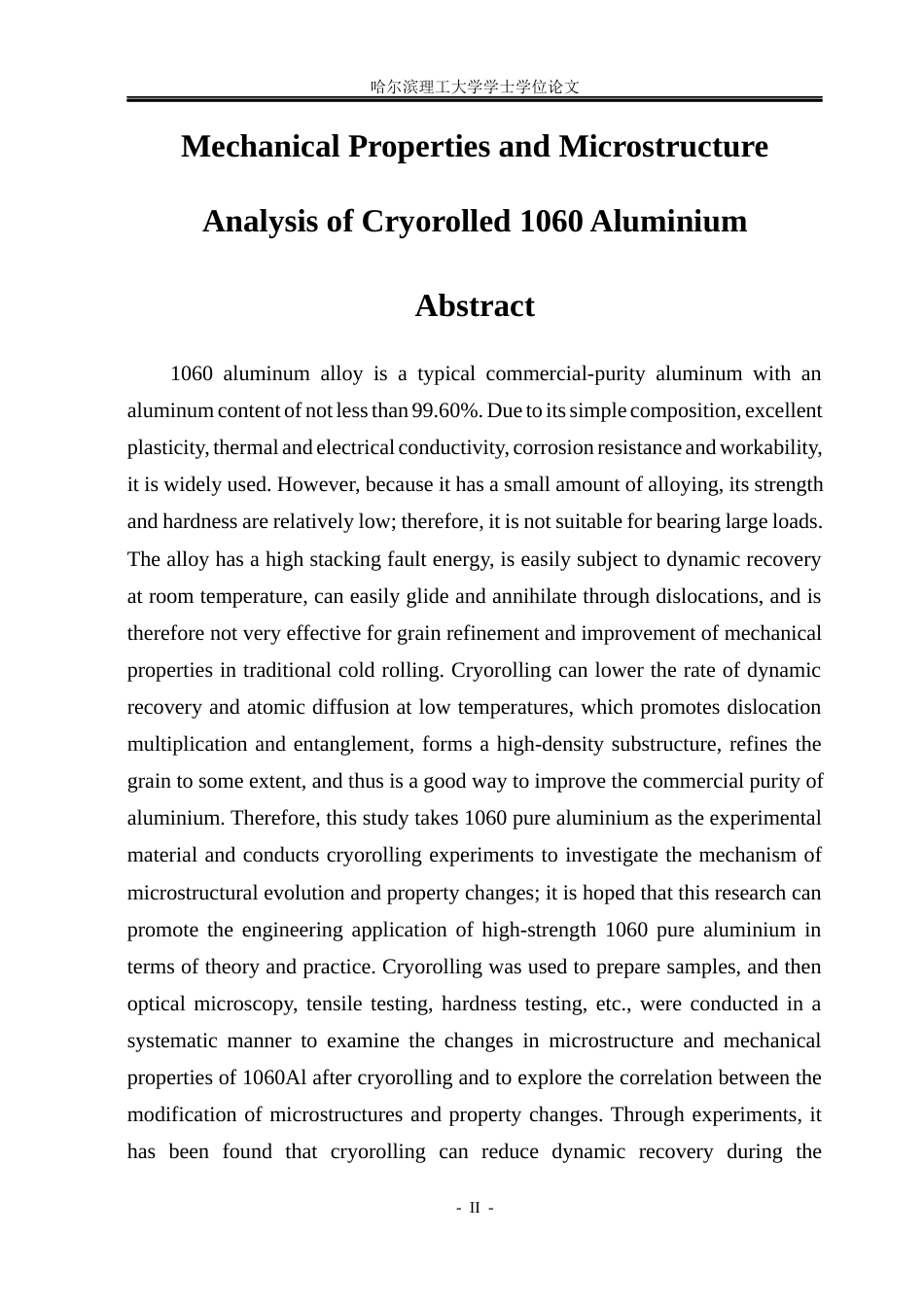

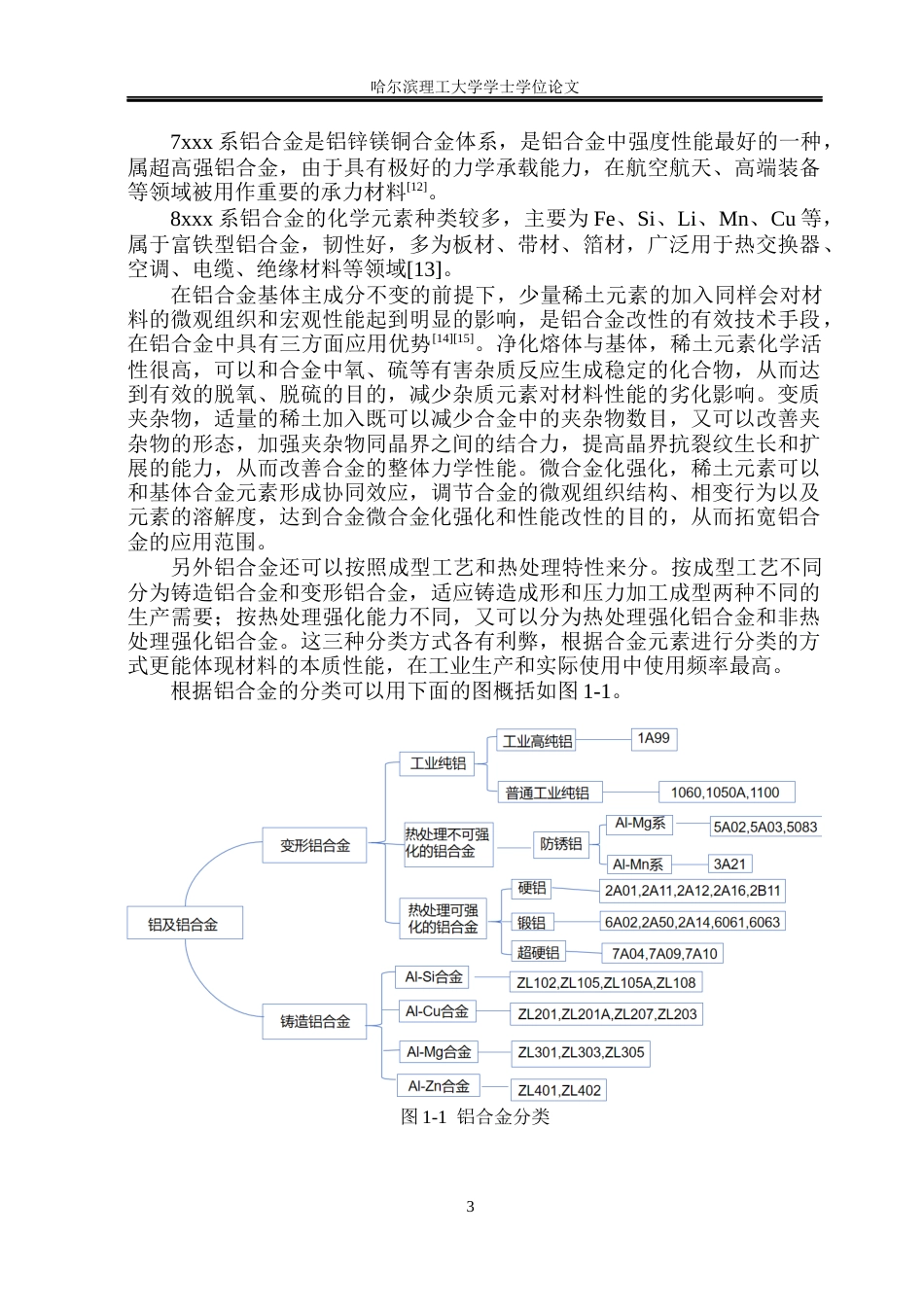

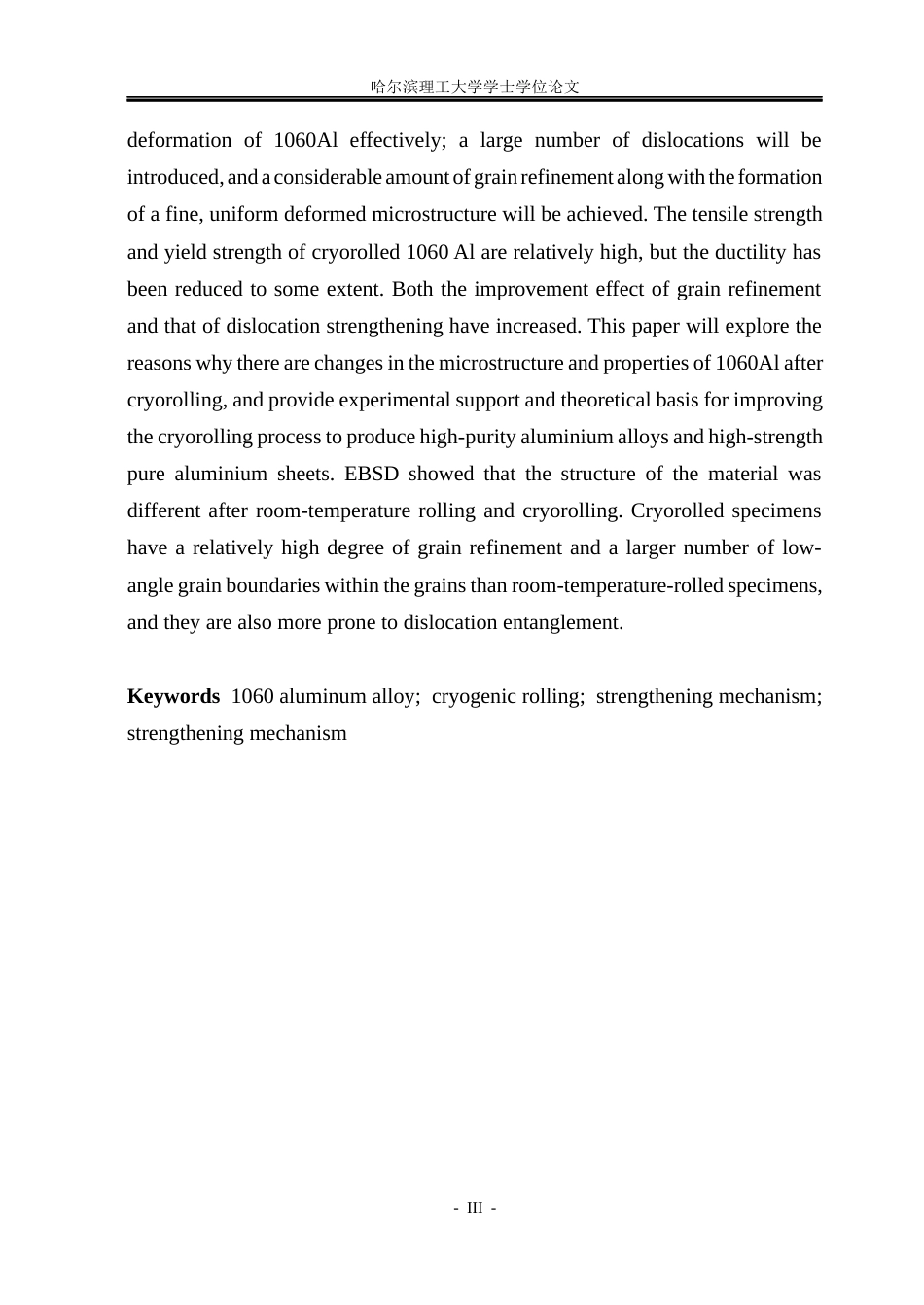

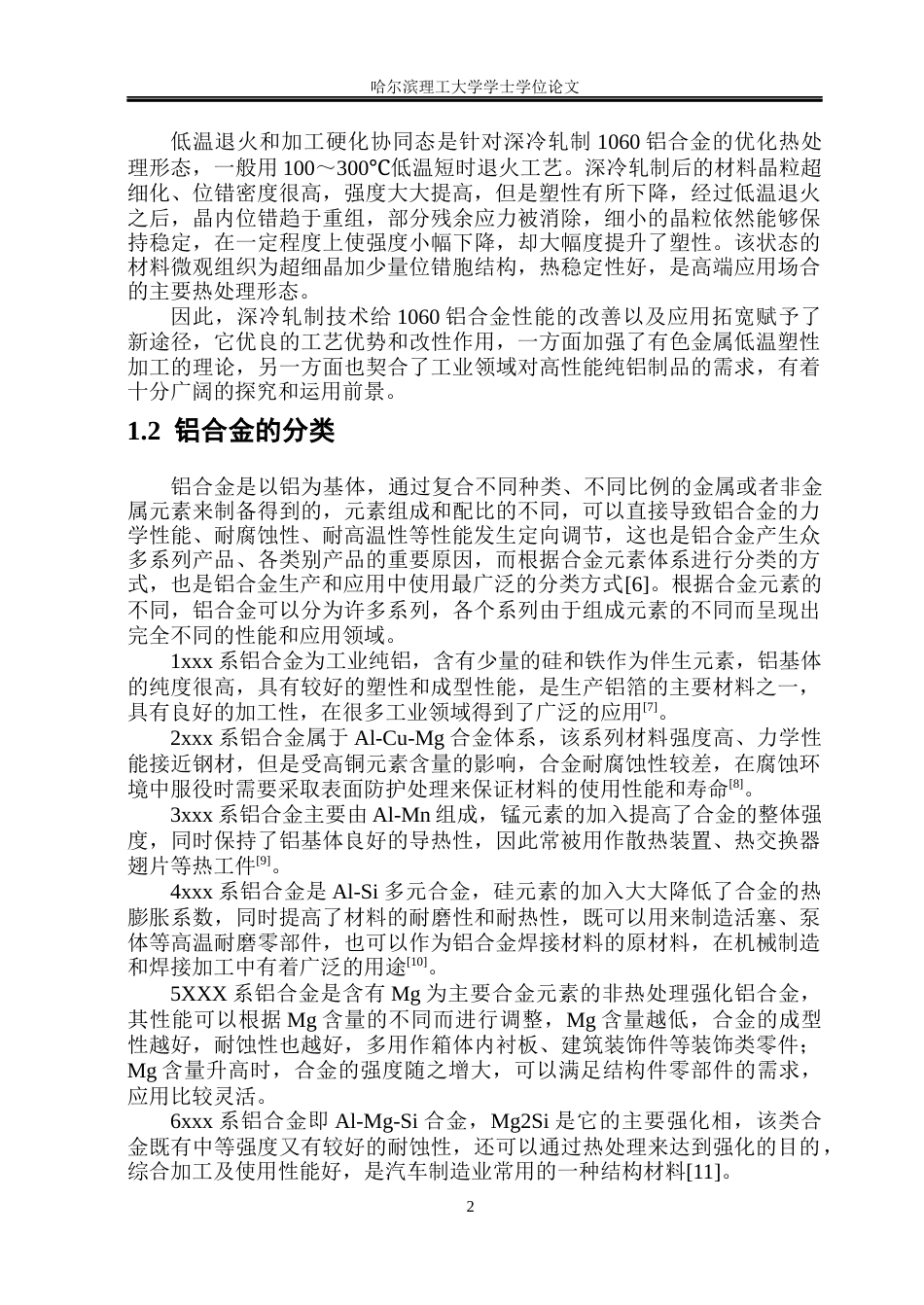

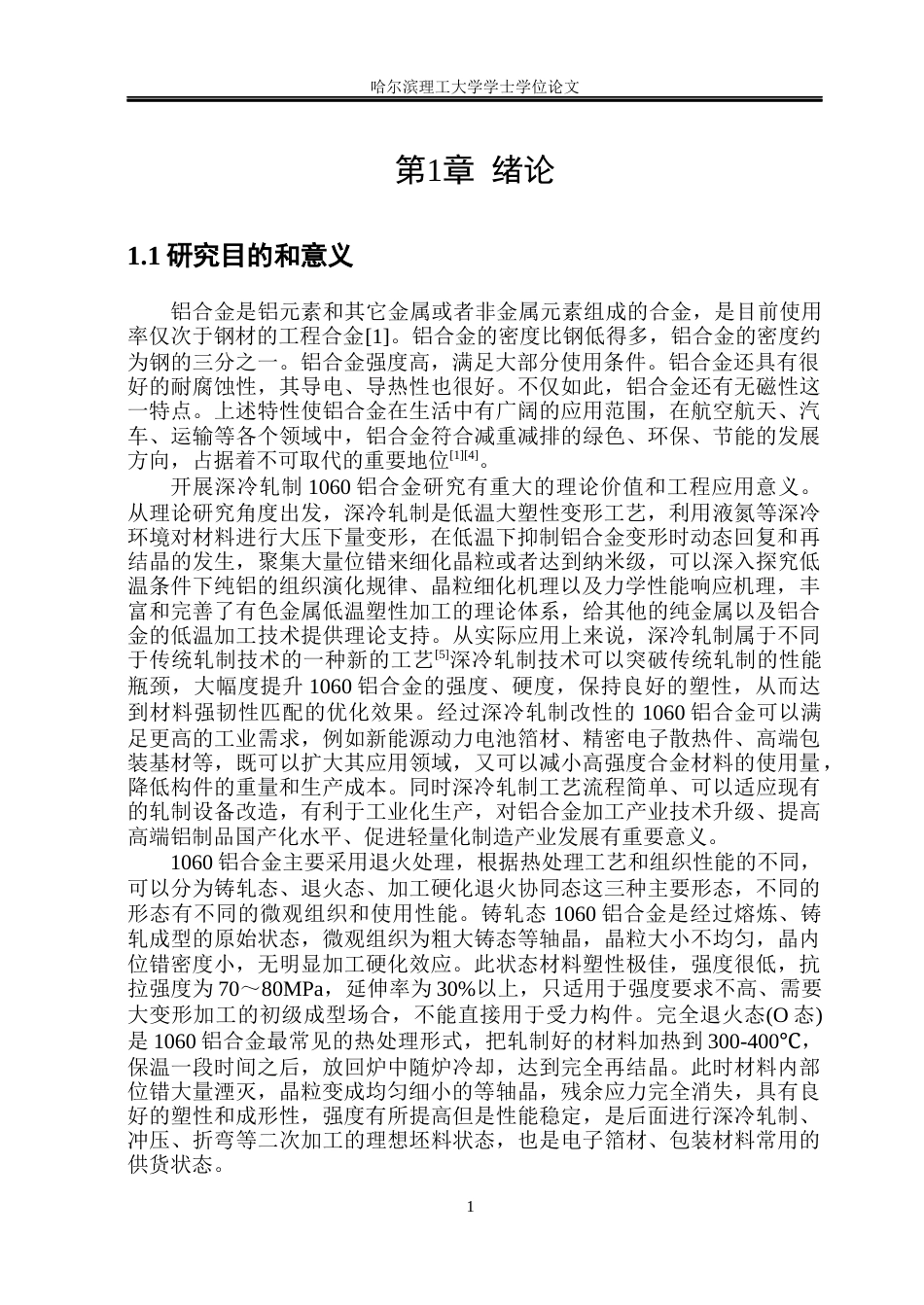

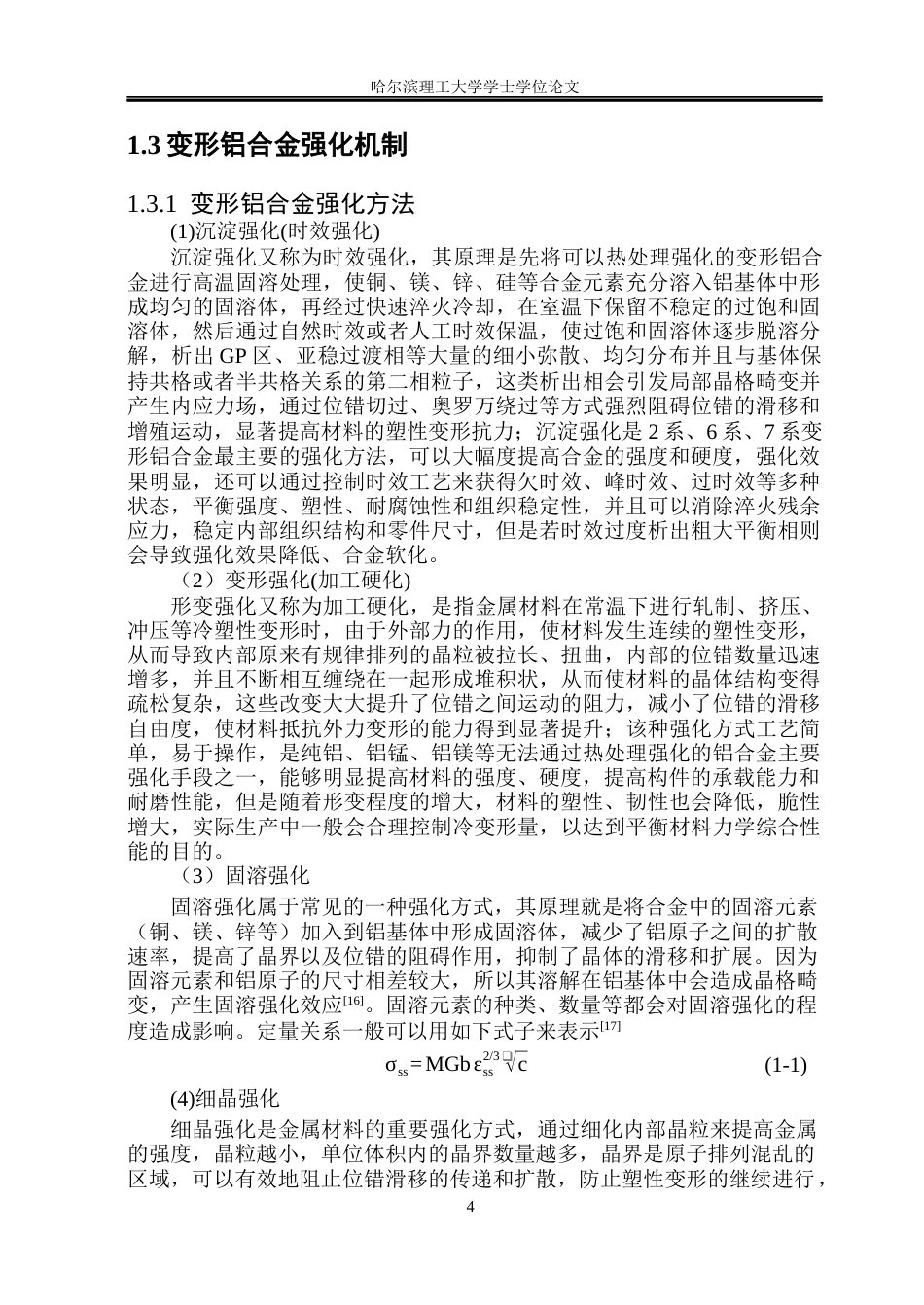

哈尔滨理工大学学士学位论文- I -深冷轧制 1060 铝的力学性能及显微组织分析摘 要1060 铝合金是铝含量大于等于 99.60%的典型工业纯铝，因为具有成分简单、塑性好、导热导电性高、耐蚀性和加工性好等特点而被广泛应用。但是由于合金化程度低，天然强度和硬度差，不能进行承载使用。该合金层错能高，在室温下变形时容易发生动态回复，位错容易滑移湮灭，常规冷轧细化晶粒、提高力学性能的效果不大。深冷轧制可以抑制动态回复和原子扩散，使位错增多并缠结起来形成大量亚结构，细化晶粒，这是强化工业纯铝的一种方法。因此，本文以 1060 纯铝为研究对象进行深冷轧...
