26年WP材料成型及控制工程 AZ80镁合金半固态等温处理及其模拟9.53-AI5.83_1-约29018字符.pdf

下载本文档

阅读 0
格式 pdf
大小 4.3 MB
约46页
2026-06-26
收藏
评论
点赞(0)
海报
举报

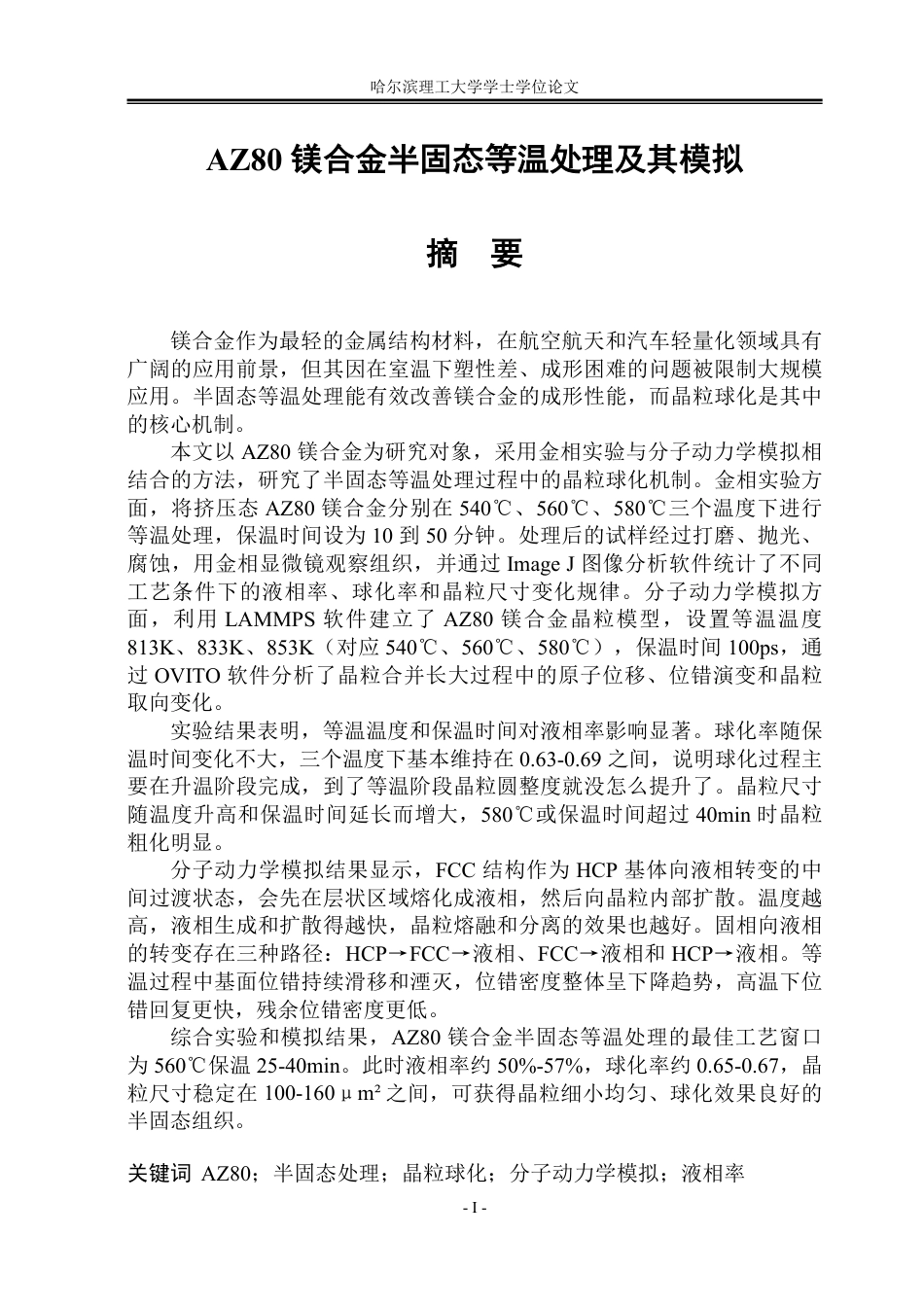

26年WP材料成型及控制工程 AZ80镁合金半固态等温处理及其模拟9.53-AI5.83_1-约29018字符.pdf_第1页

1/46页

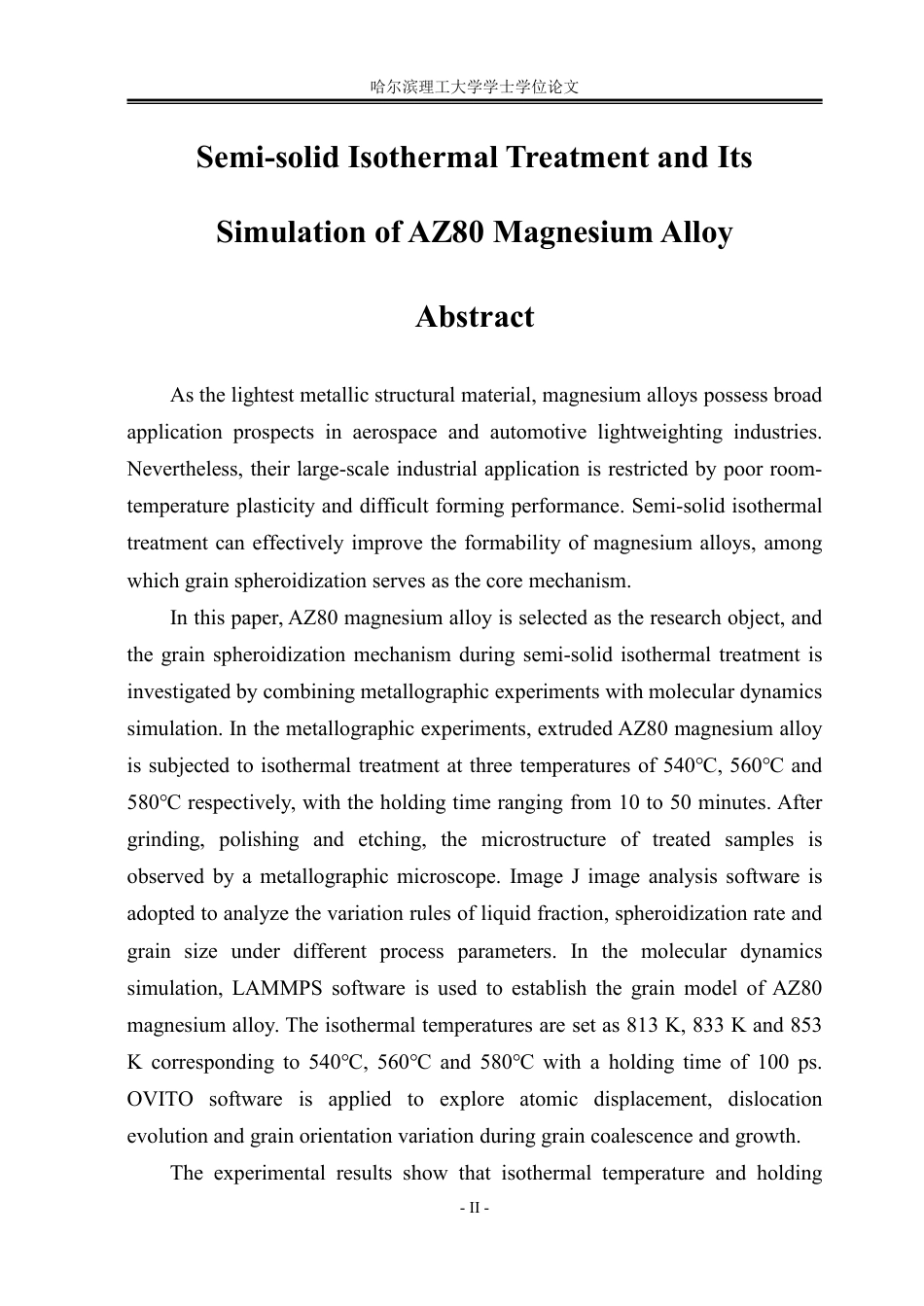

26年WP材料成型及控制工程 AZ80镁合金半固态等温处理及其模拟9.53-AI5.83_1-约29018字符.pdf_第2页

2/46页

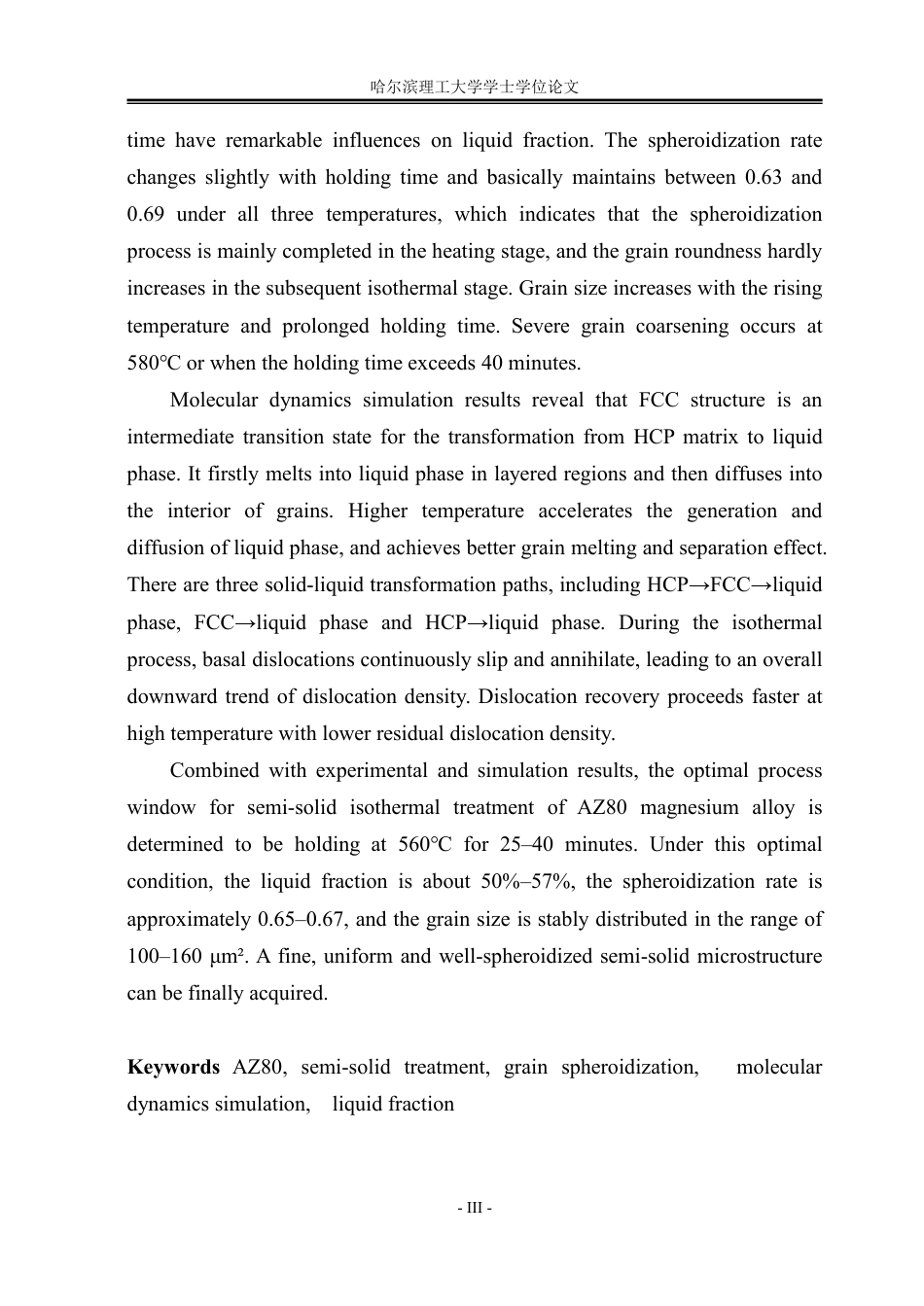

26年WP材料成型及控制工程 AZ80镁合金半固态等温处理及其模拟9.53-AI5.83_1-约29018字符.pdf_第3页

3/46页

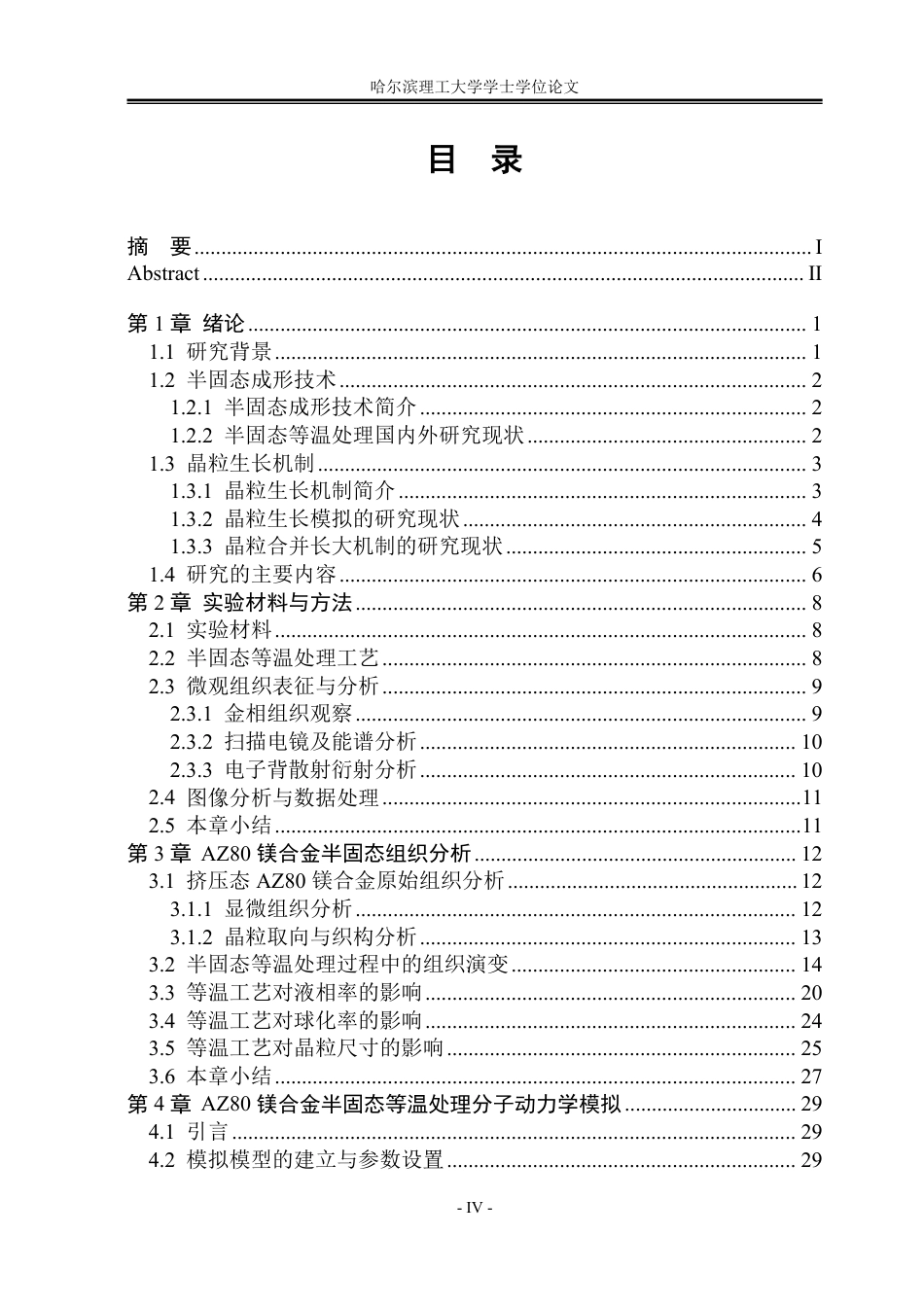

26年WP材料成型及控制工程 AZ80镁合金半固态等温处理及其模拟9.53-AI5.83_1-约29018字符.pdf_第4页

4/46页

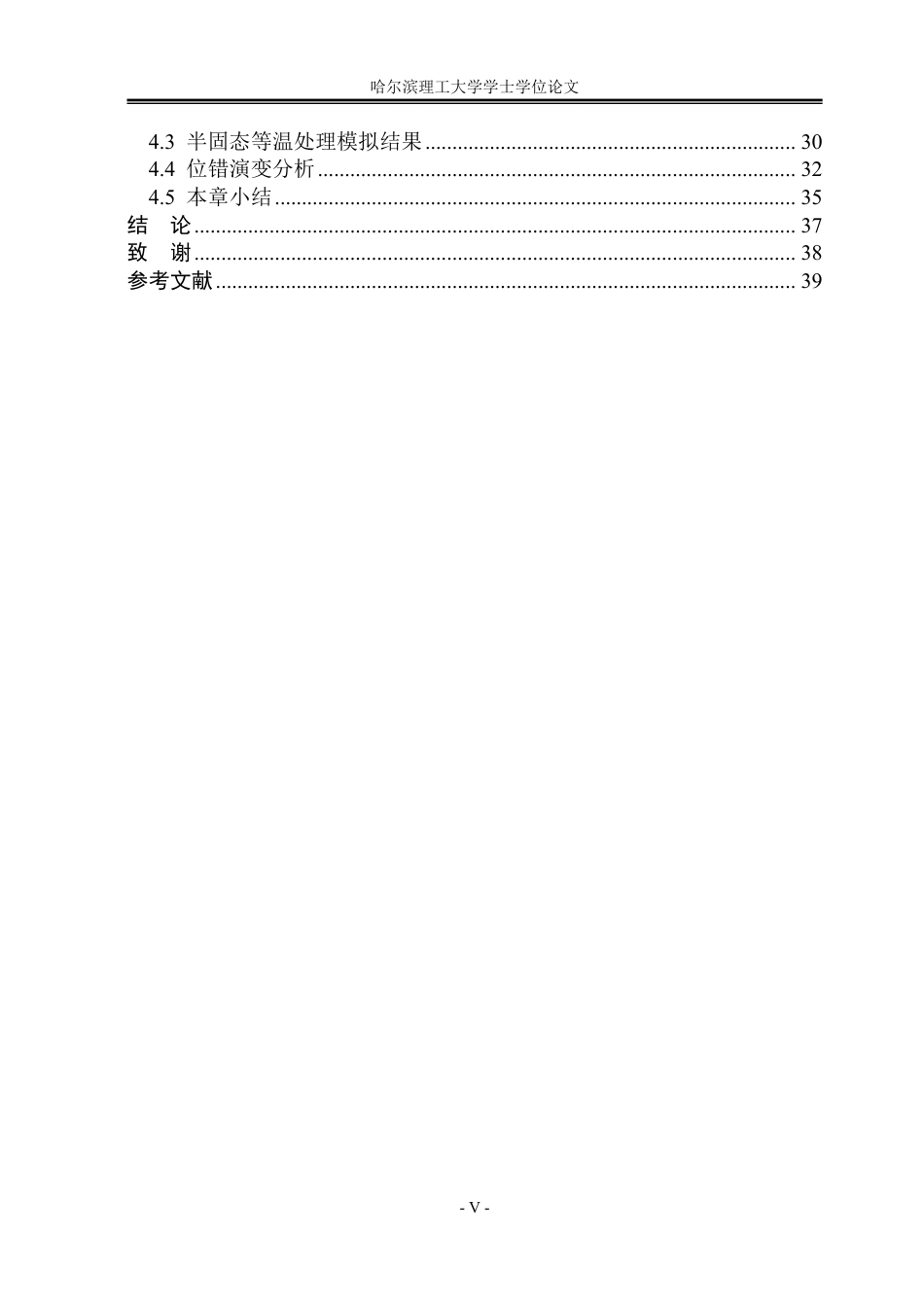

26年WP材料成型及控制工程 AZ80镁合金半固态等温处理及其模拟9.53-AI5.83_1-约29018字符.pdf_第5页

5/46页

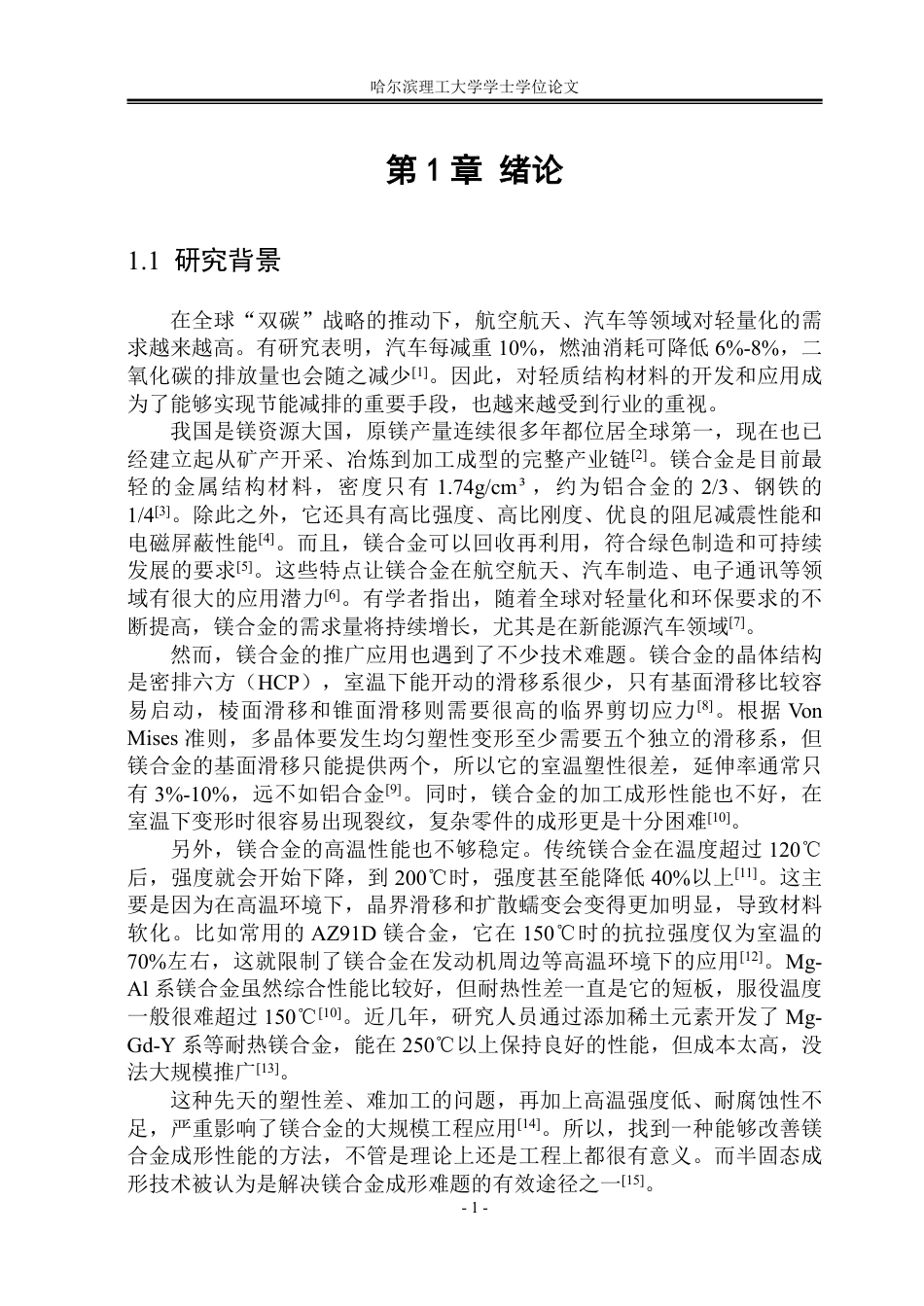

26年WP材料成型及控制工程 AZ80镁合金半固态等温处理及其模拟9.53-AI5.83_1-约29018字符.pdf_第6页

6/46页

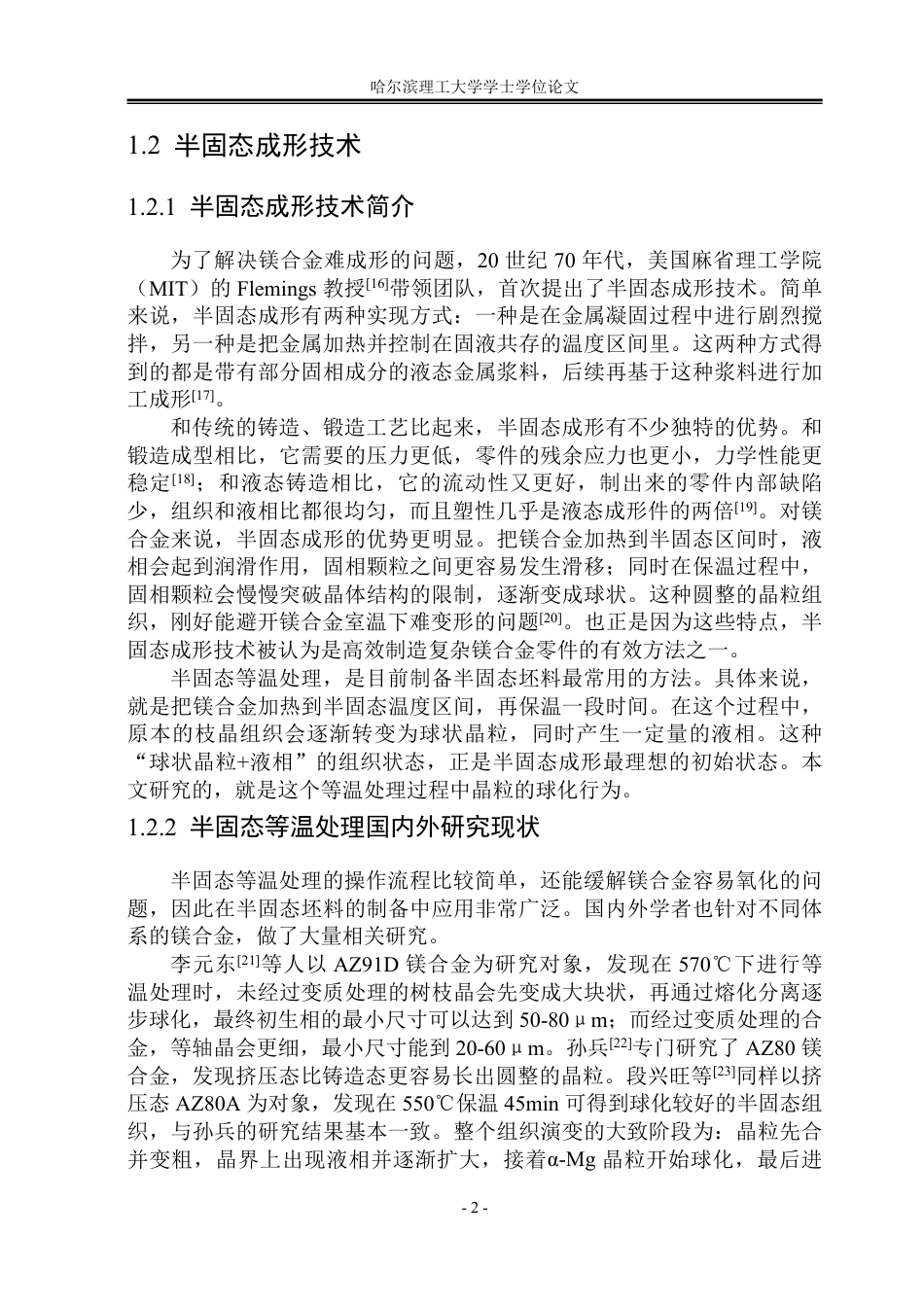

26年WP材料成型及控制工程 AZ80镁合金半固态等温处理及其模拟9.53-AI5.83_1-约29018字符.pdf_第7页

7/46页

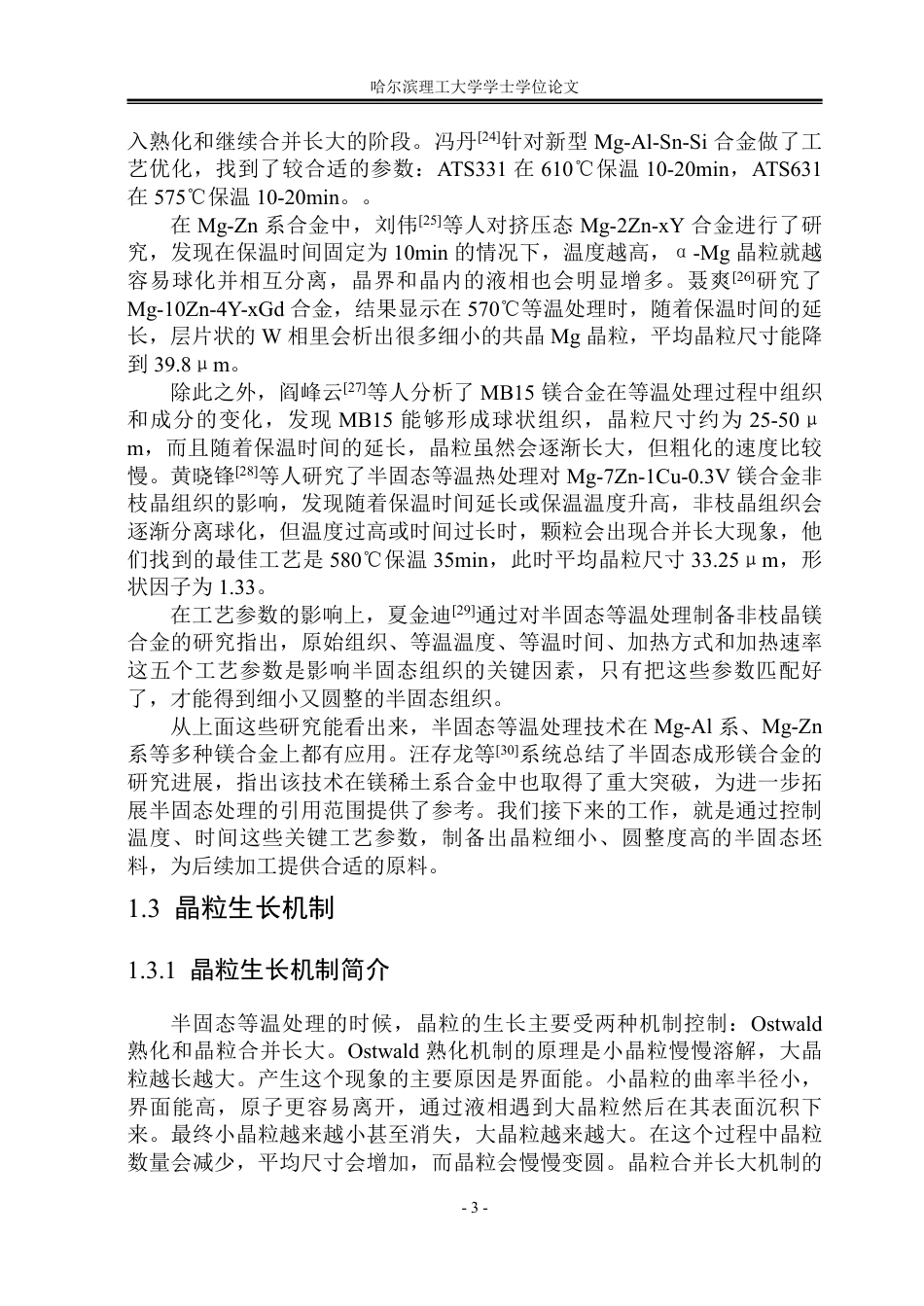

26年WP材料成型及控制工程 AZ80镁合金半固态等温处理及其模拟9.53-AI5.83_1-约29018字符.pdf_第8页

8/46页

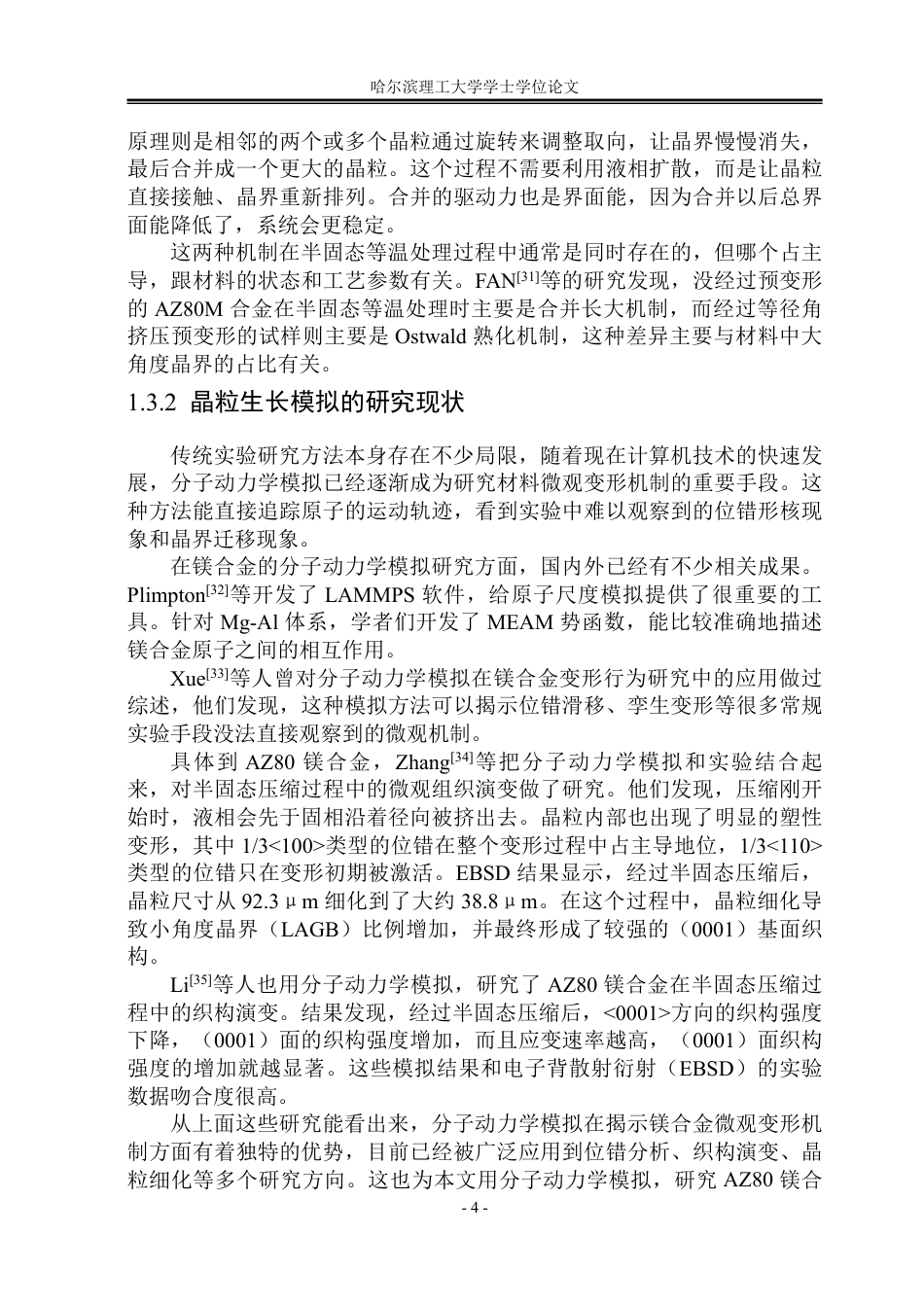

26年WP材料成型及控制工程 AZ80镁合金半固态等温处理及其模拟9.53-AI5.83_1-约29018字符.pdf_第9页

9/46页

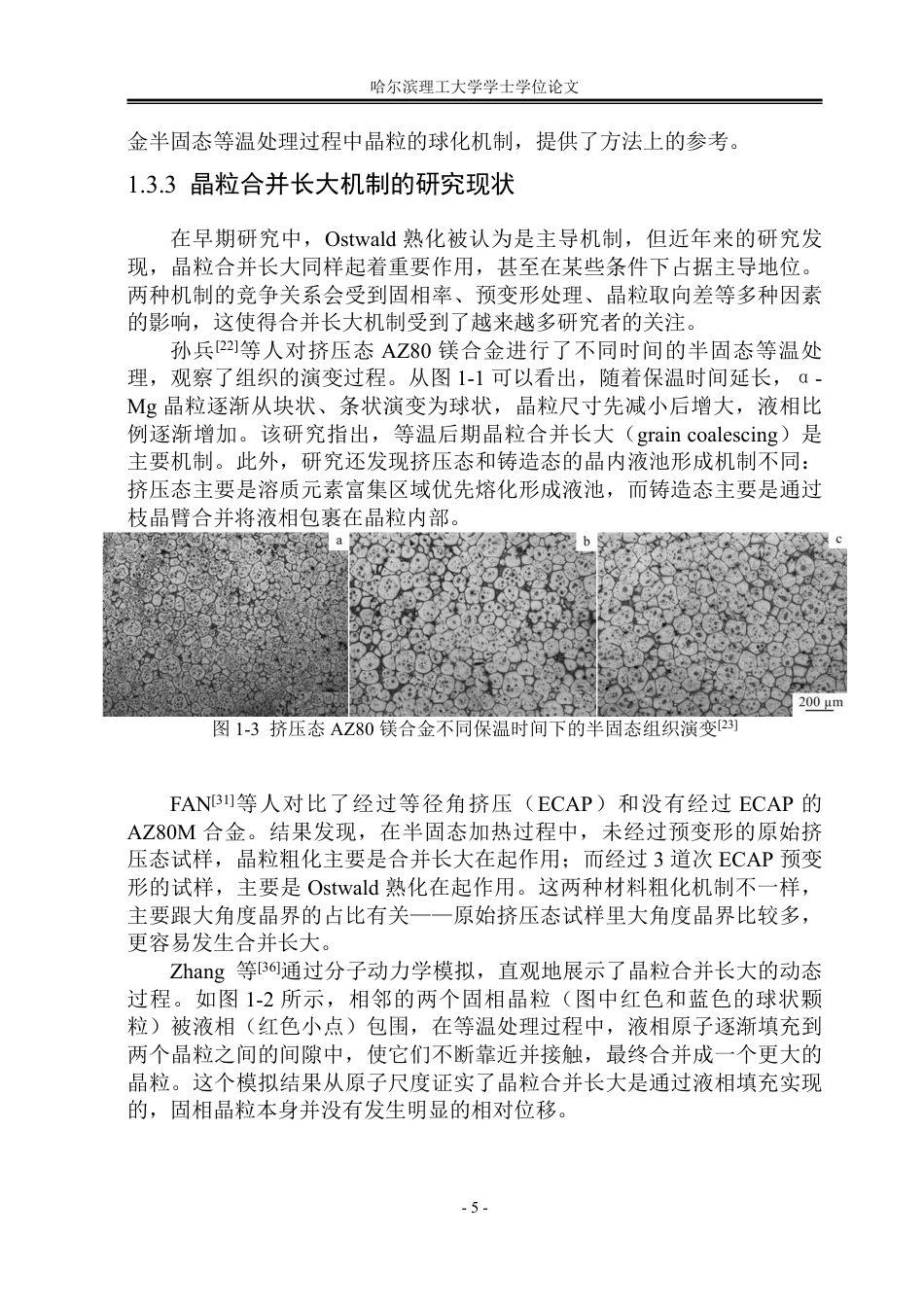

26年WP材料成型及控制工程 AZ80镁合金半固态等温处理及其模拟9.53-AI5.83_1-约29018字符.pdf_第10页

10/46页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/46

文本预览下载提示常见问题

哈尔滨理工大学学士学位论文- I -AZ80 镁合金半固态等温处理及其模拟摘要镁合金作为最轻的金属结构材料，在航空航天和汽车轻量化领域具有广阔的应用前景，但其因在室温下塑性差、成形困难的问题被限制大规模应用。半固态等温处理能有效改善镁合金的成形性能，而晶粒球化是其中的核心机制。本文以 AZ80 镁合金为研究对象，采用金相实验与分子动力学模拟相结合的方法，研究了半固态等温处理过程中的晶粒球化机制。金相实验方面，将挤压态 AZ80 镁合金分别在 540℃、560℃、580℃三个温度下进行等温处理，保温时间设为 10 到 50 分钟。处理后的试样经过打磨、抛...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
