26年WP金属材料工程 Mg-10Gd-1Zn-1Al-xYb合金显微组织及力学性能研究34.8-AI7.39.docx

下载本文档

阅读 0
格式 docx
大小 4.56 MB
约26页
2026-06-26
收藏
评论
点赞(0)
海报
举报

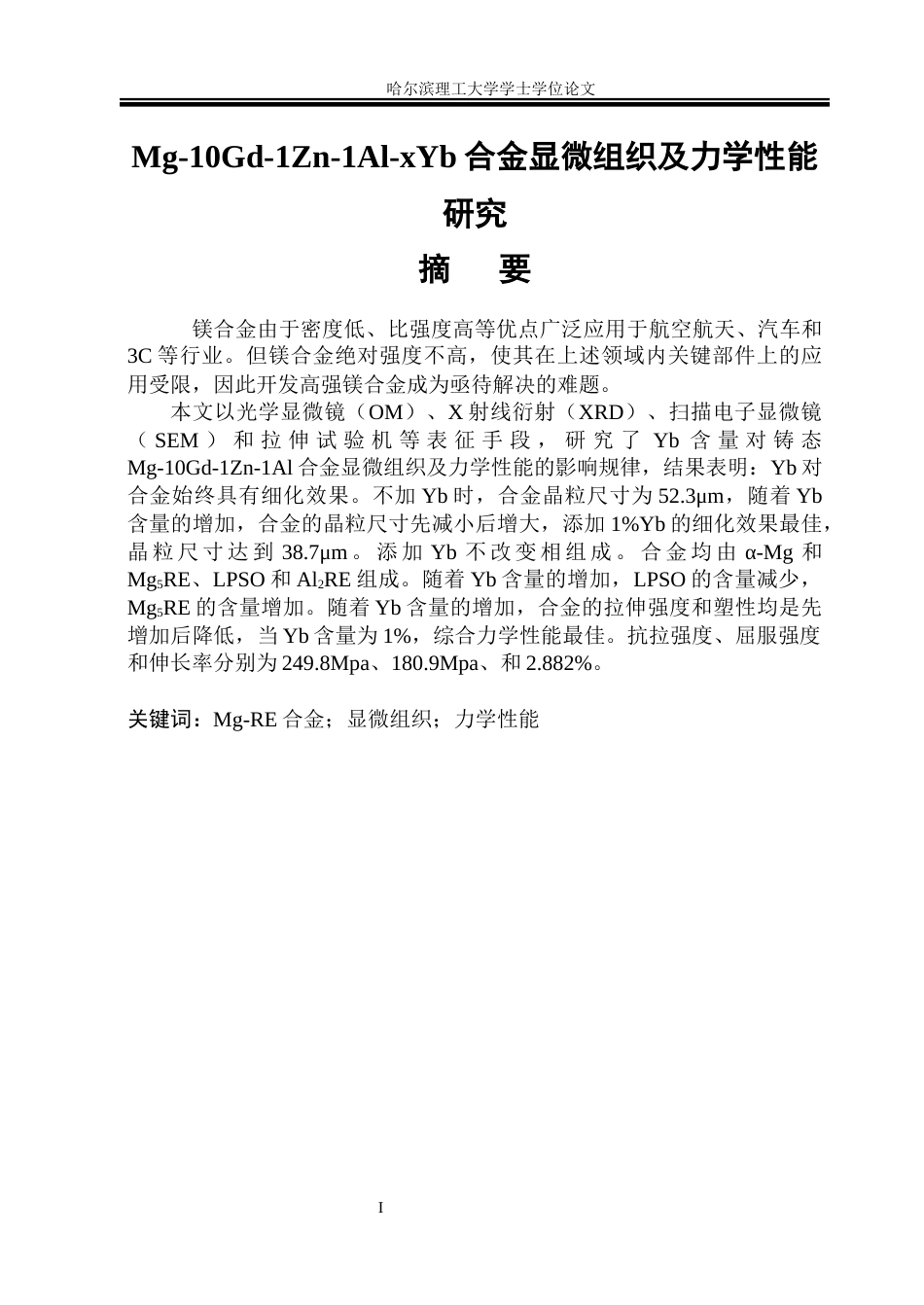

26年WP金属材料工程 Mg-10Gd-1Zn-1Al-xYb合金显微组织及力学性能研究34.8-AI7.39.docx_第1页

1/26页

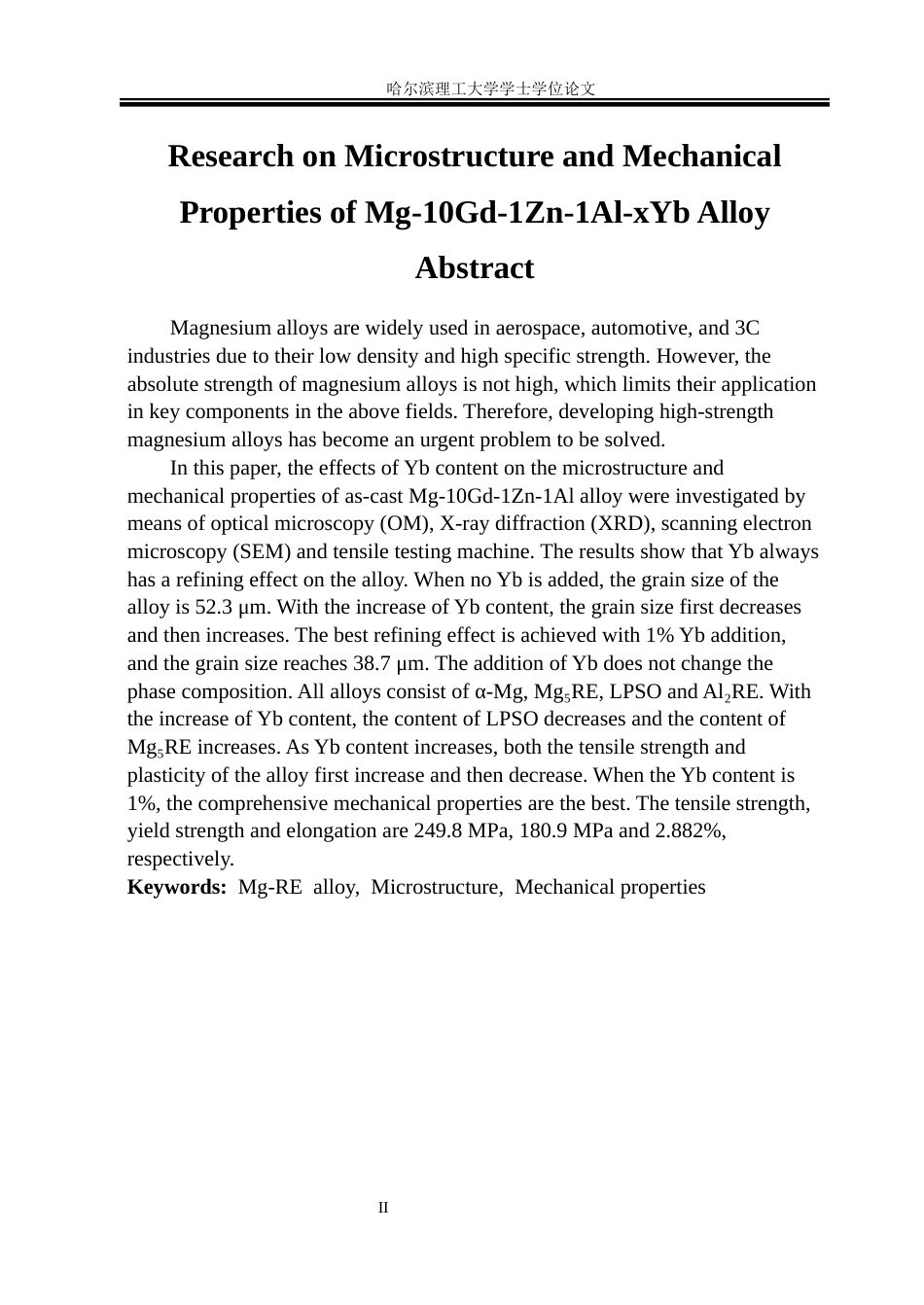

26年WP金属材料工程 Mg-10Gd-1Zn-1Al-xYb合金显微组织及力学性能研究34.8-AI7.39.docx_第2页

2/26页

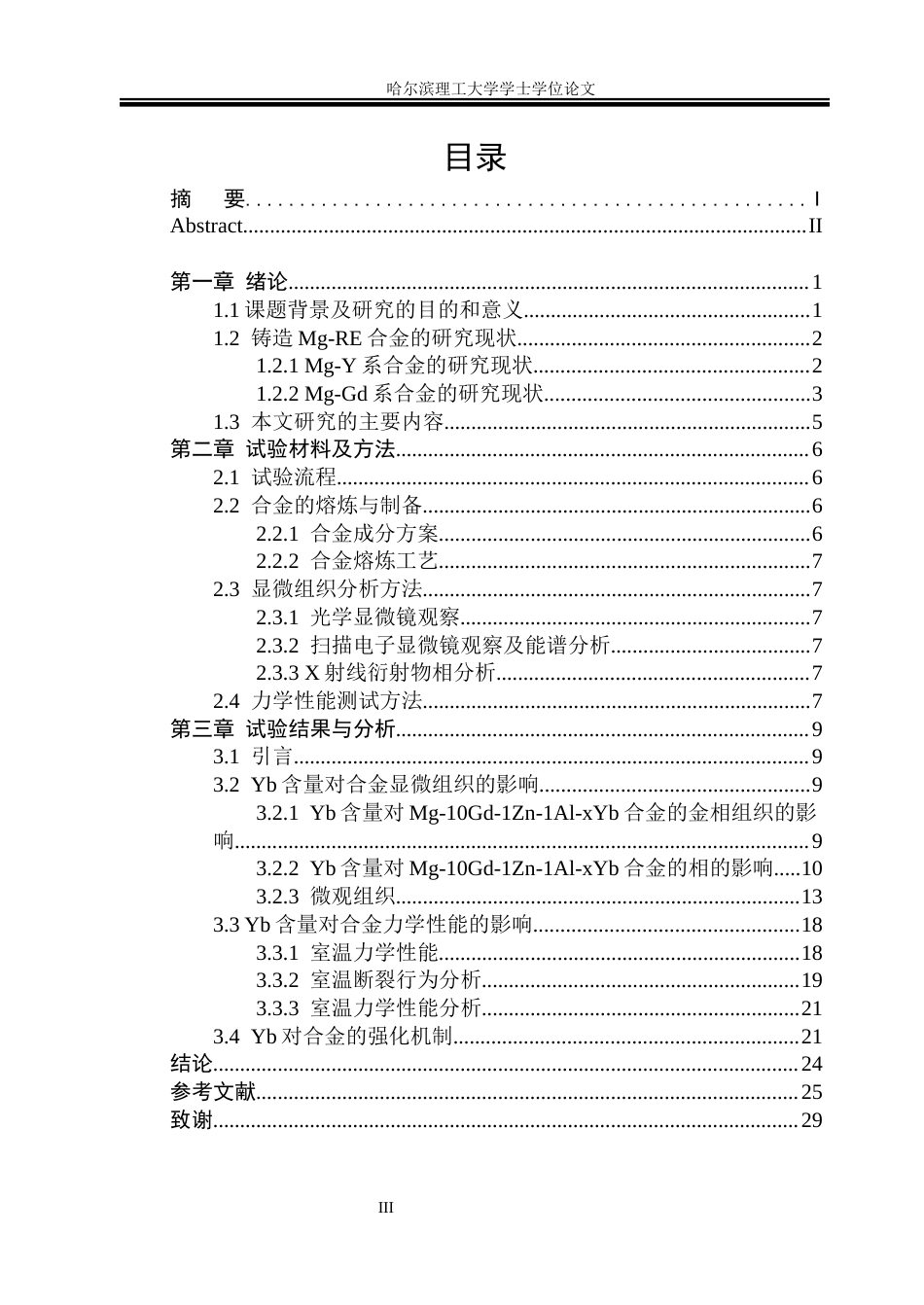

26年WP金属材料工程 Mg-10Gd-1Zn-1Al-xYb合金显微组织及力学性能研究34.8-AI7.39.docx_第3页

3/26页

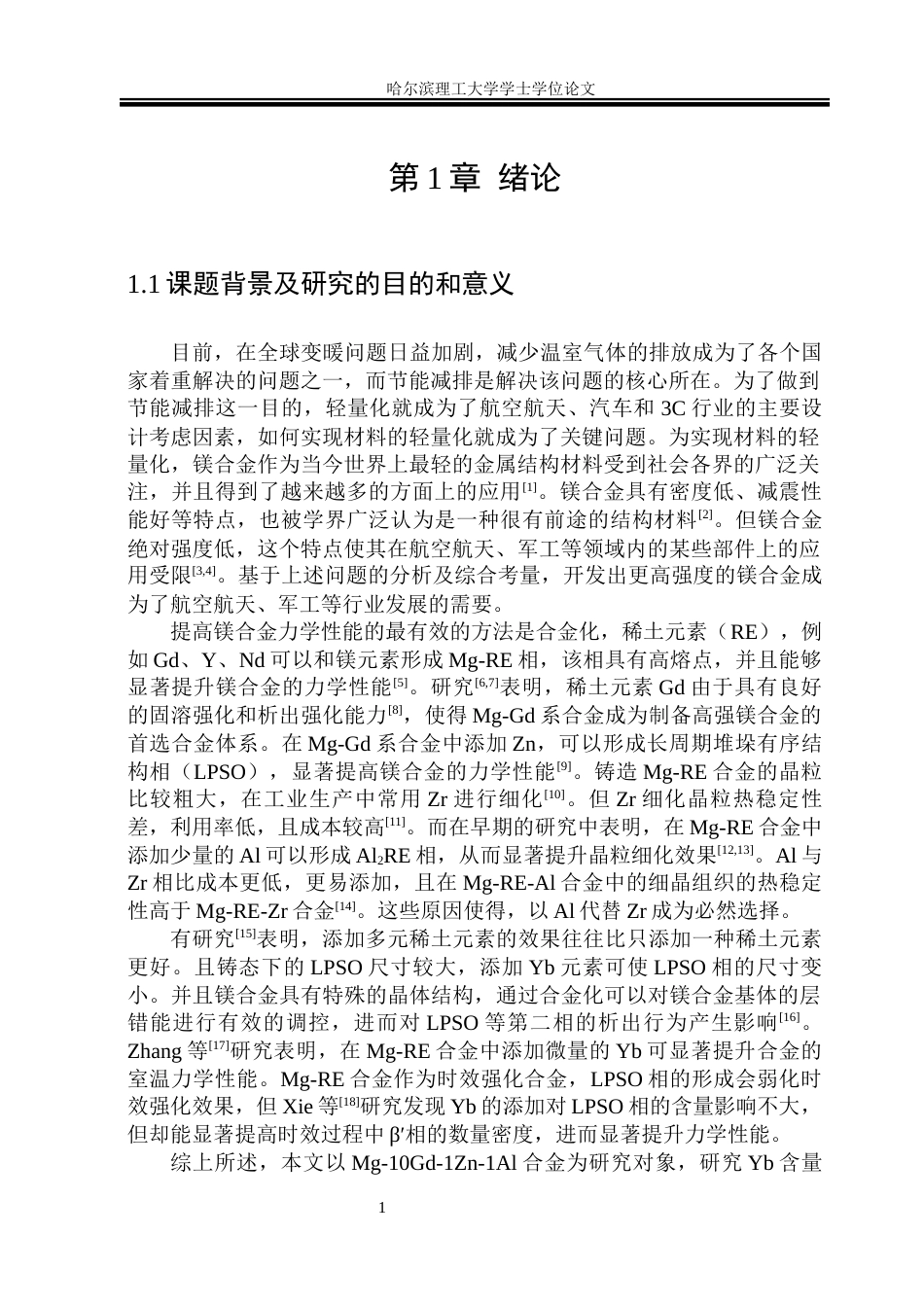

26年WP金属材料工程 Mg-10Gd-1Zn-1Al-xYb合金显微组织及力学性能研究34.8-AI7.39.docx_第4页

4/26页

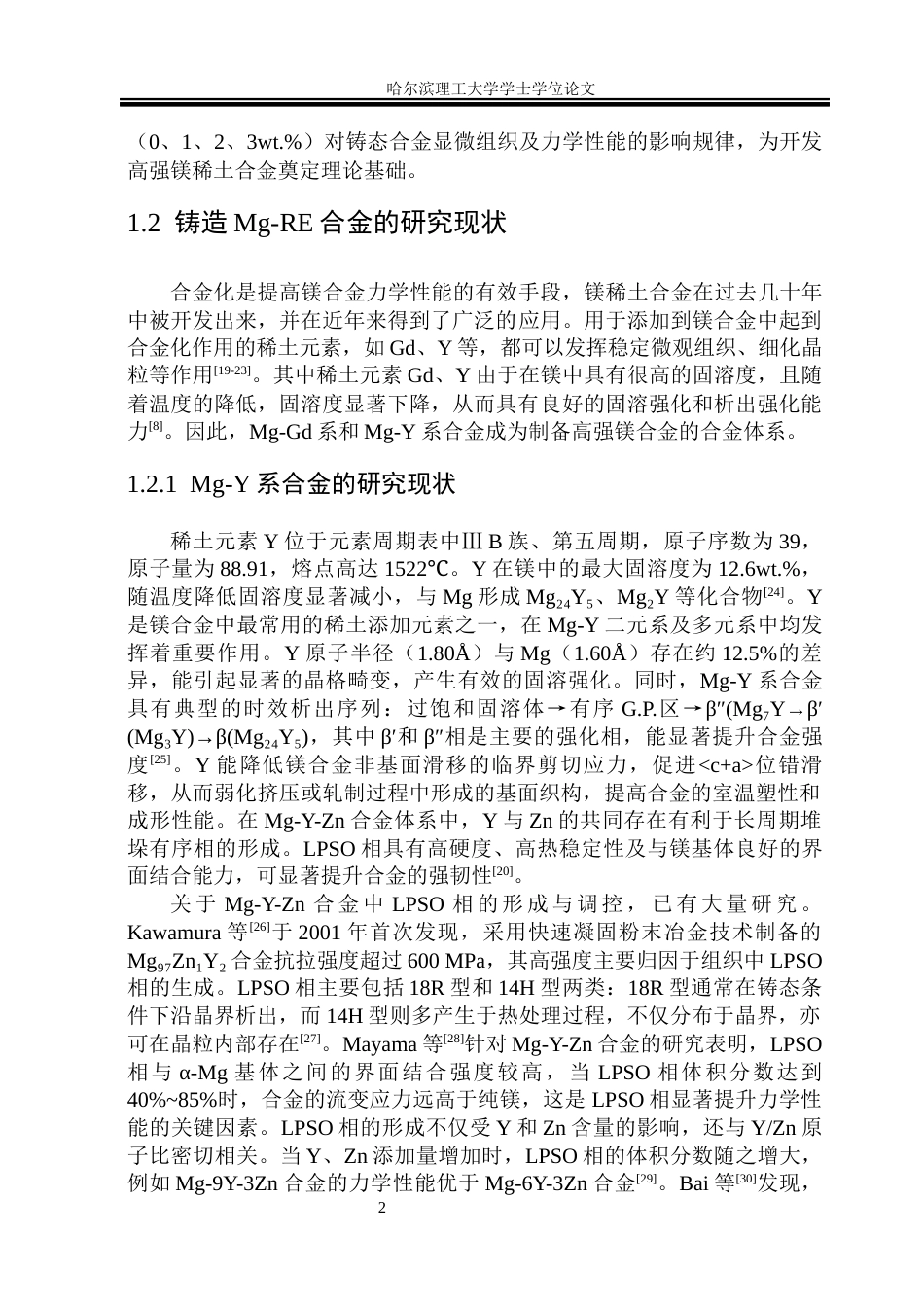

26年WP金属材料工程 Mg-10Gd-1Zn-1Al-xYb合金显微组织及力学性能研究34.8-AI7.39.docx_第5页

5/26页

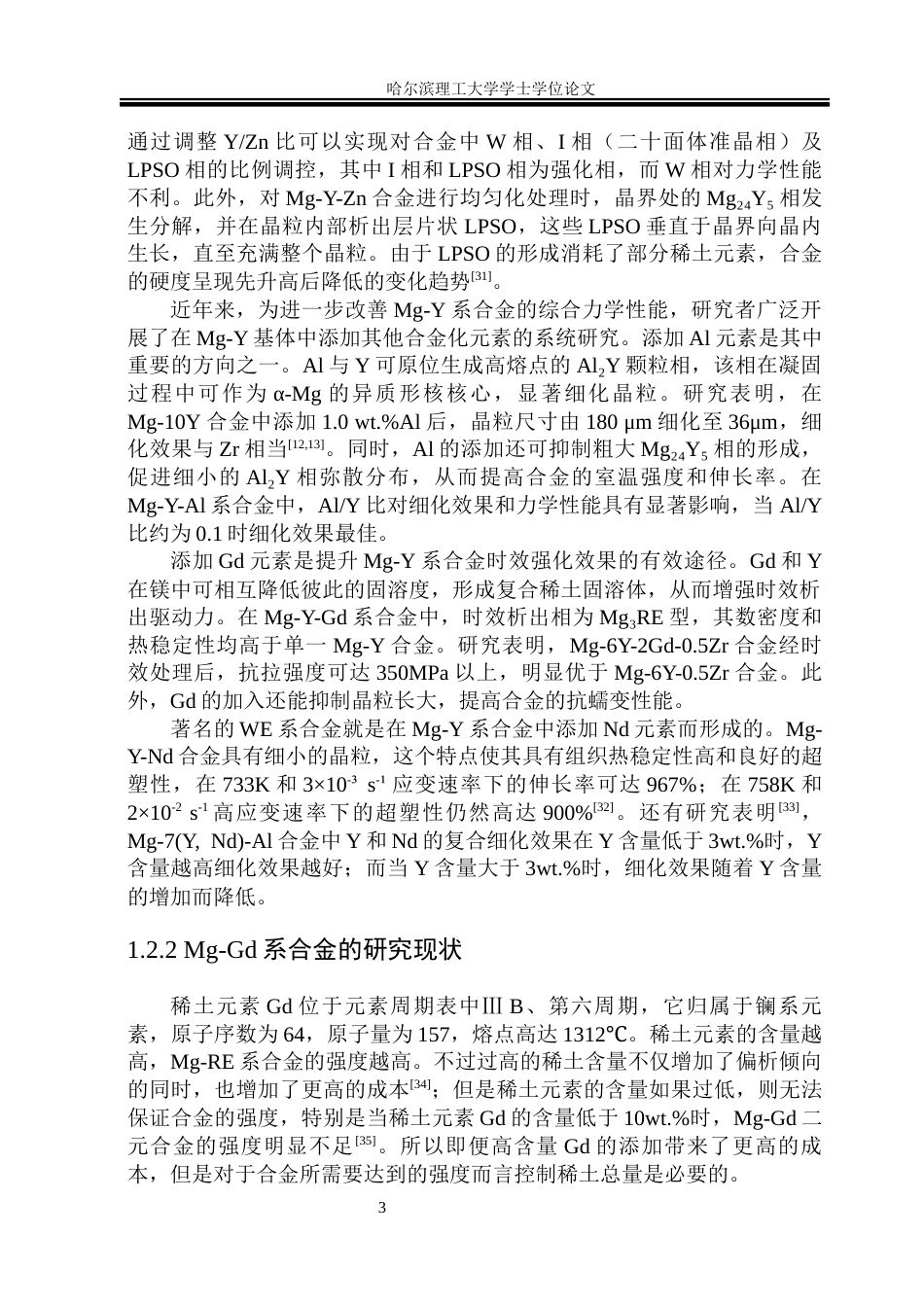

26年WP金属材料工程 Mg-10Gd-1Zn-1Al-xYb合金显微组织及力学性能研究34.8-AI7.39.docx_第6页

6/26页

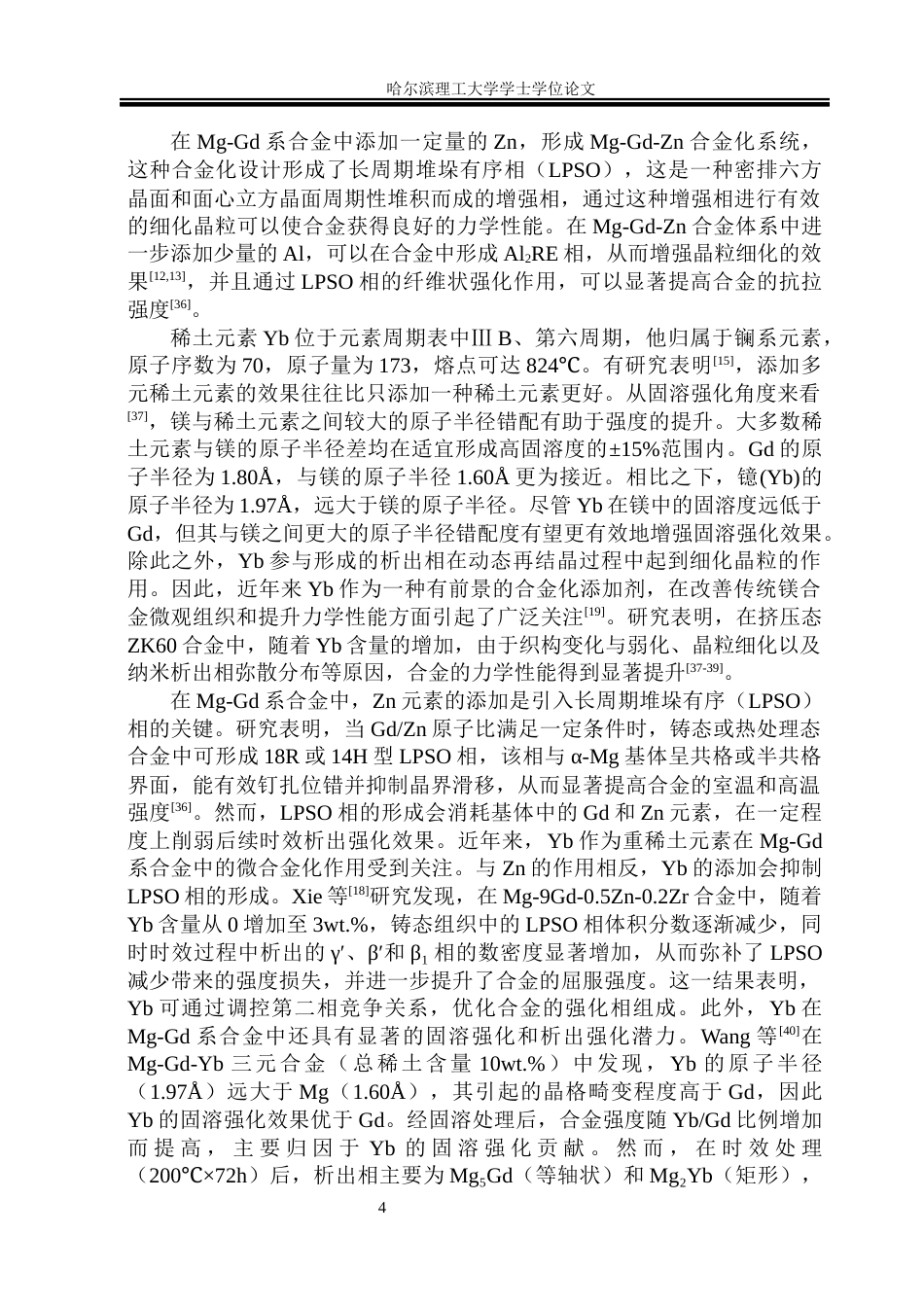

26年WP金属材料工程 Mg-10Gd-1Zn-1Al-xYb合金显微组织及力学性能研究34.8-AI7.39.docx_第7页

7/26页

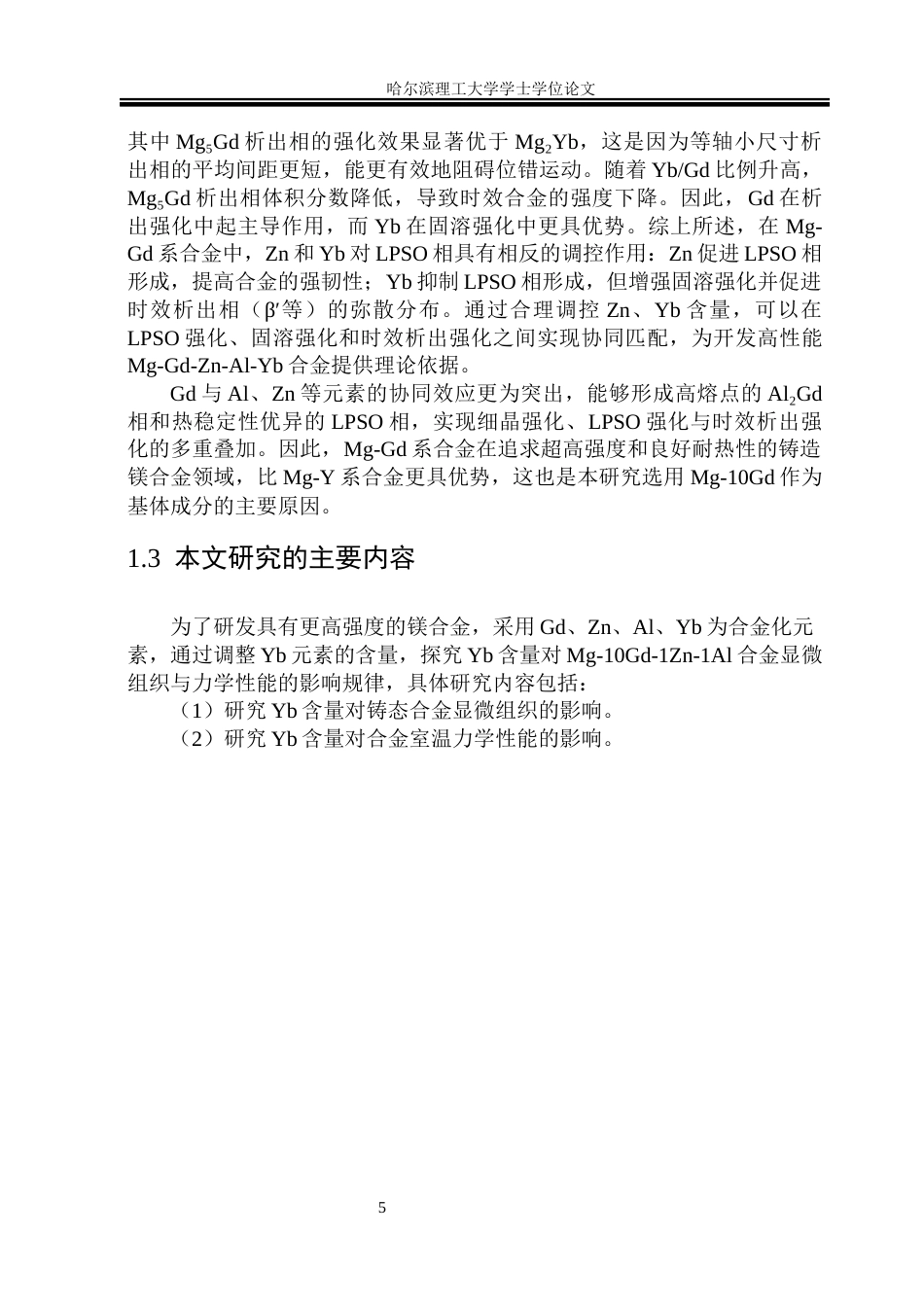

26年WP金属材料工程 Mg-10Gd-1Zn-1Al-xYb合金显微组织及力学性能研究34.8-AI7.39.docx_第8页

8/26页

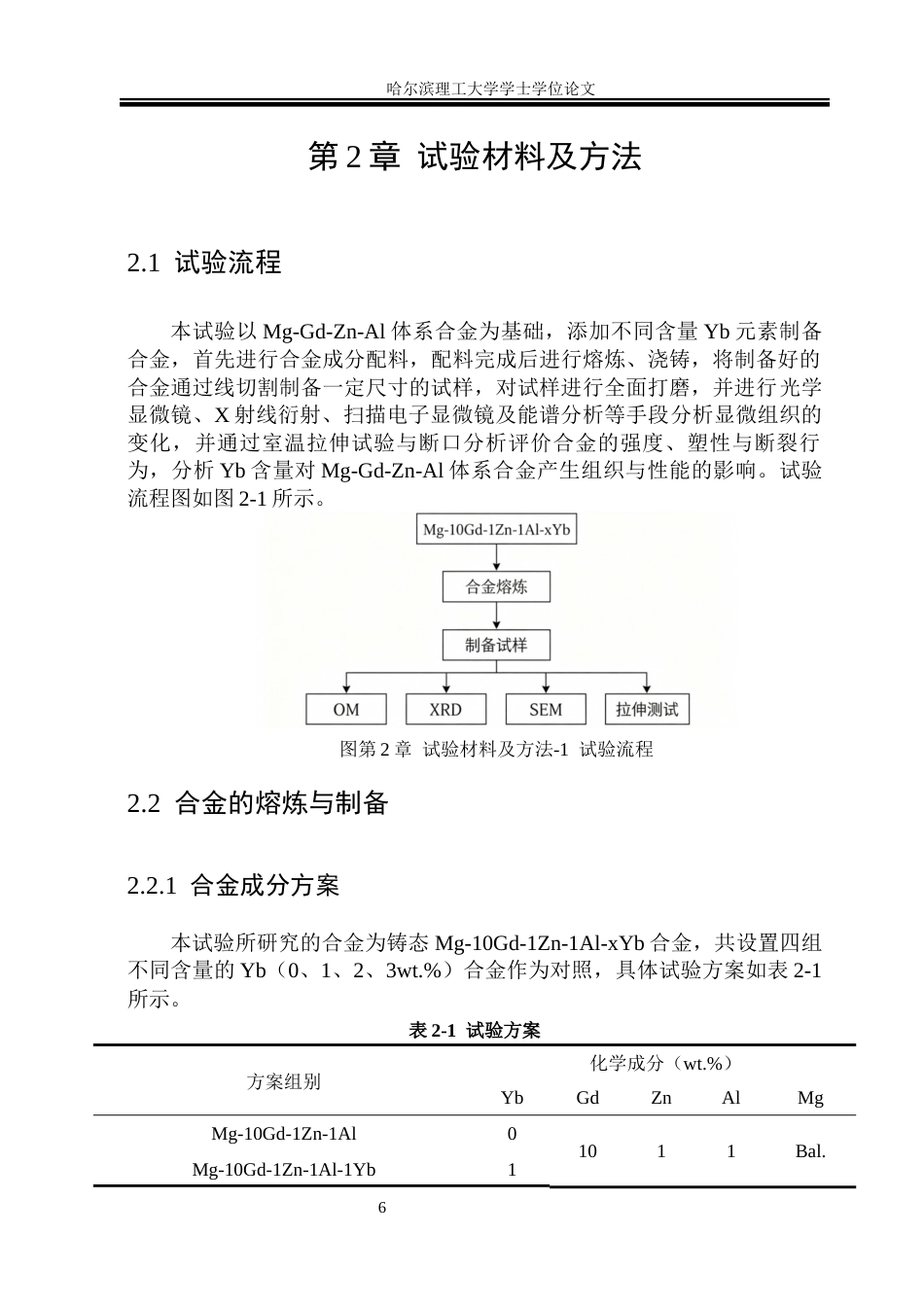

26年WP金属材料工程 Mg-10Gd-1Zn-1Al-xYb合金显微组织及力学性能研究34.8-AI7.39.docx_第9页

9/26页

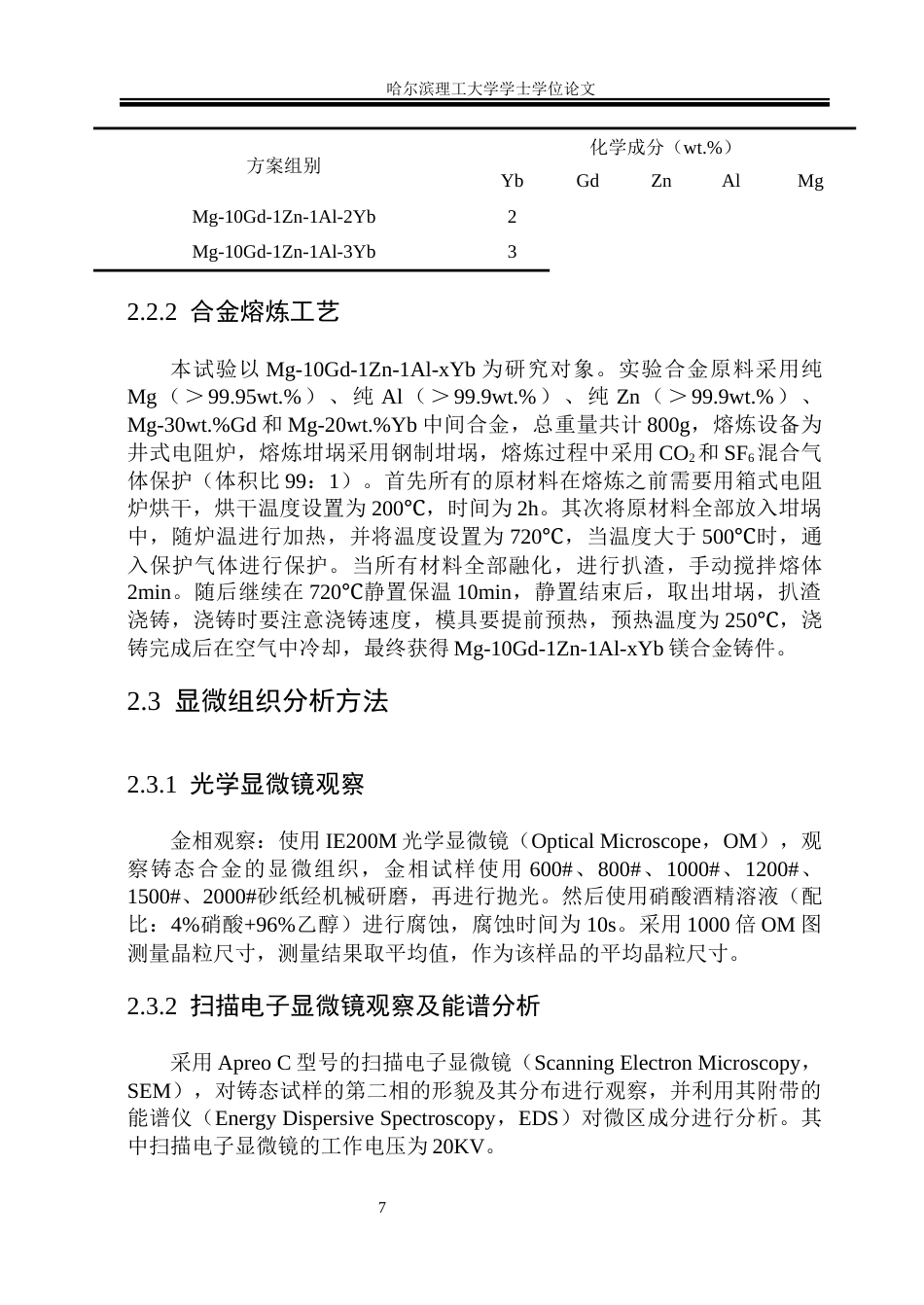

26年WP金属材料工程 Mg-10Gd-1Zn-1Al-xYb合金显微组织及力学性能研究34.8-AI7.39.docx_第10页

10/26页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/26

文本预览下载提示常见问题

I哈尔滨理工大学学士学位论文Mg-10Gd-1Zn-1Al-xYb 合金显微组织及力学性能研究摘要镁合金由于密度低、比强度高等优点广泛应用于航空航天、汽车和3C 等行业。但镁合金绝对强度不高，使其在上述领域内关键部件上的应用受限，因此开发高强镁合金成为亟待解决的难题。本文以光学显微镜（OM）、X 射线衍射（XRD）、扫描电子显微镜（ SEM ）和拉伸试验机等表征手段，研究了 Yb 含量对铸态Mg-10Gd-1Zn-1Al 合金显微组织及力学性能的影响规律，结果表明：Yb 对合金始终具有细化效果。不加 Yb 时，合金晶粒尺寸为 52.3μm，...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
