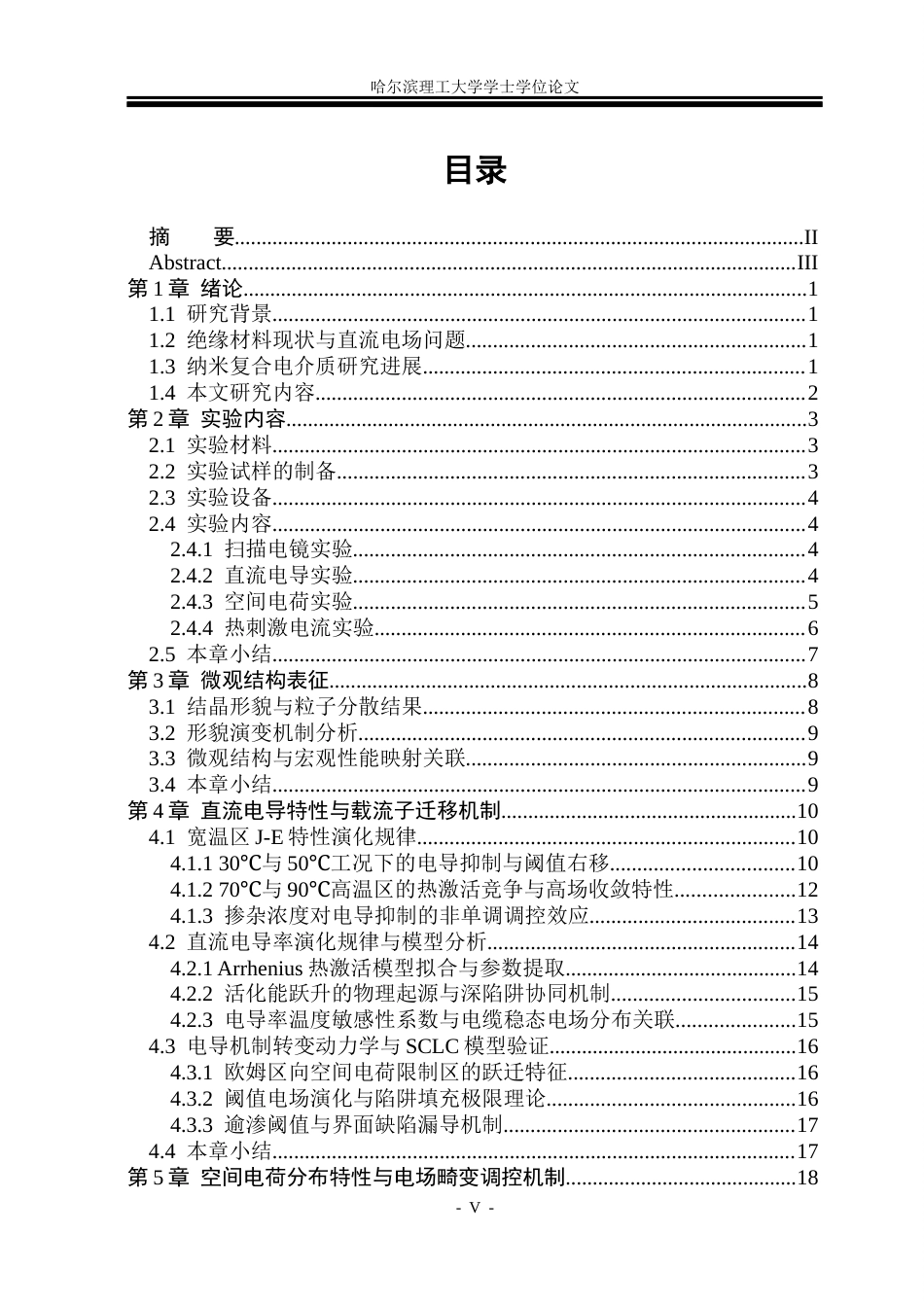

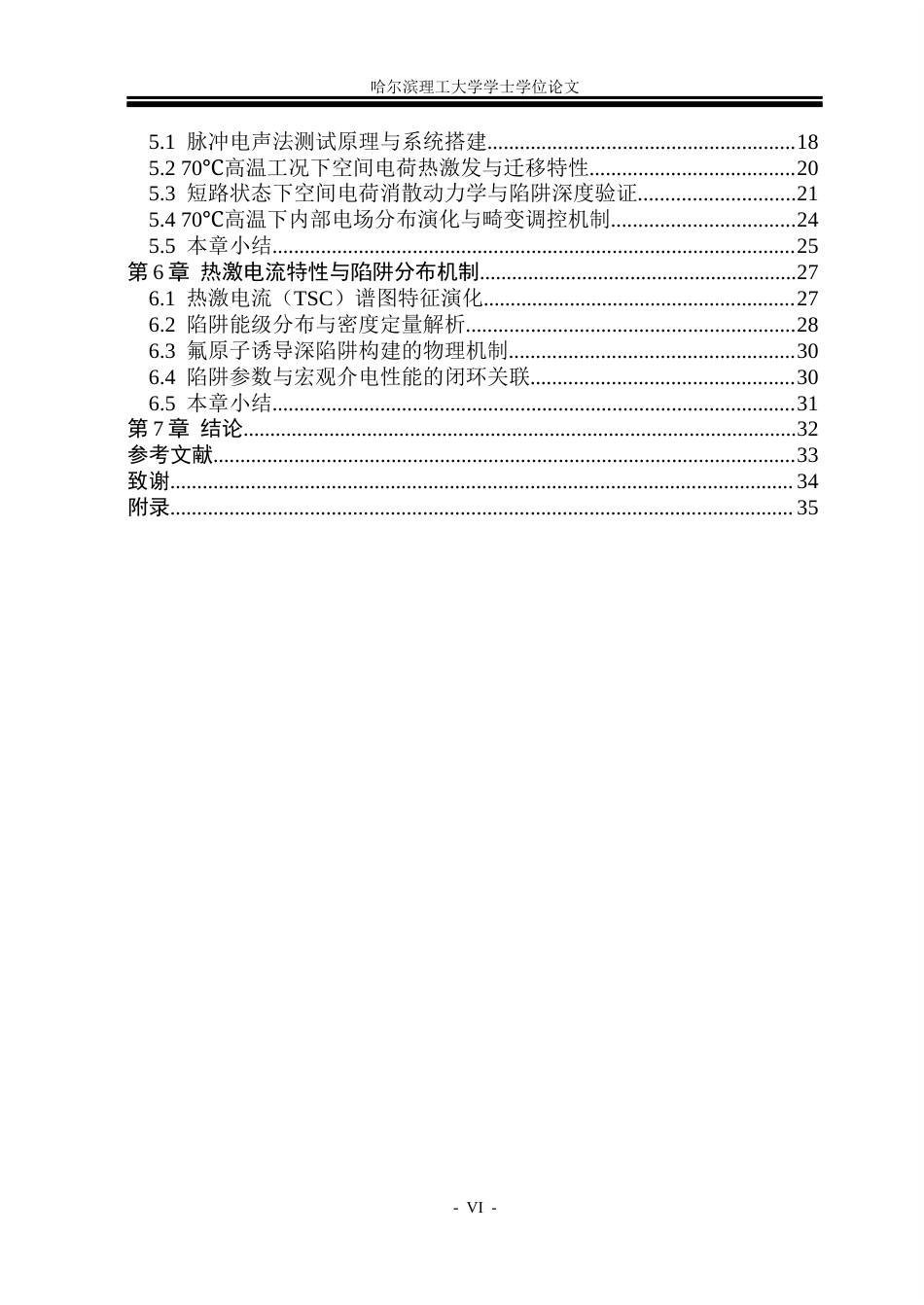

26年WP电气工程及其自动化 纳米PTFELDPE复合材料直流电学特性研究10.11-AI(32676字).docx

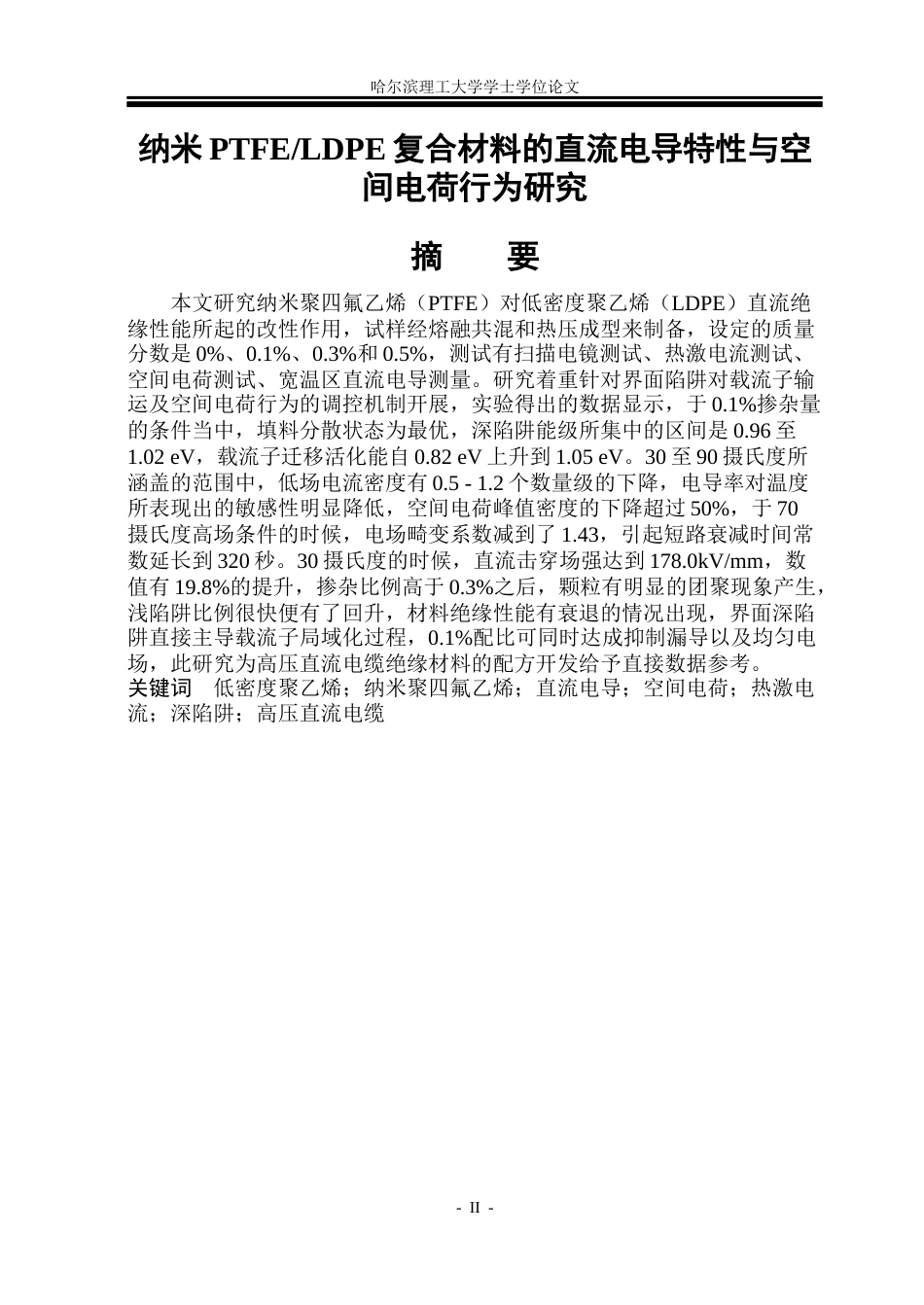

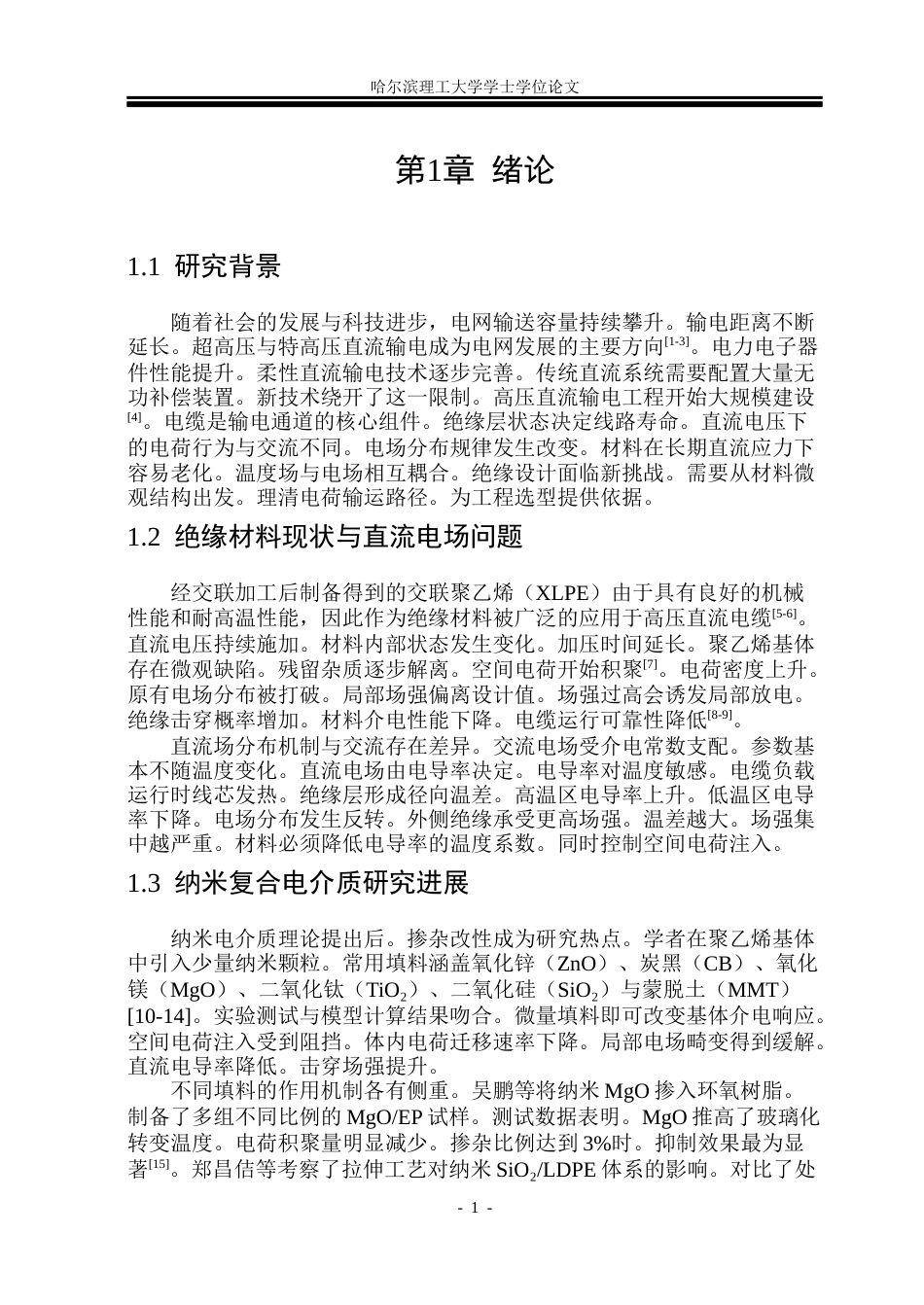

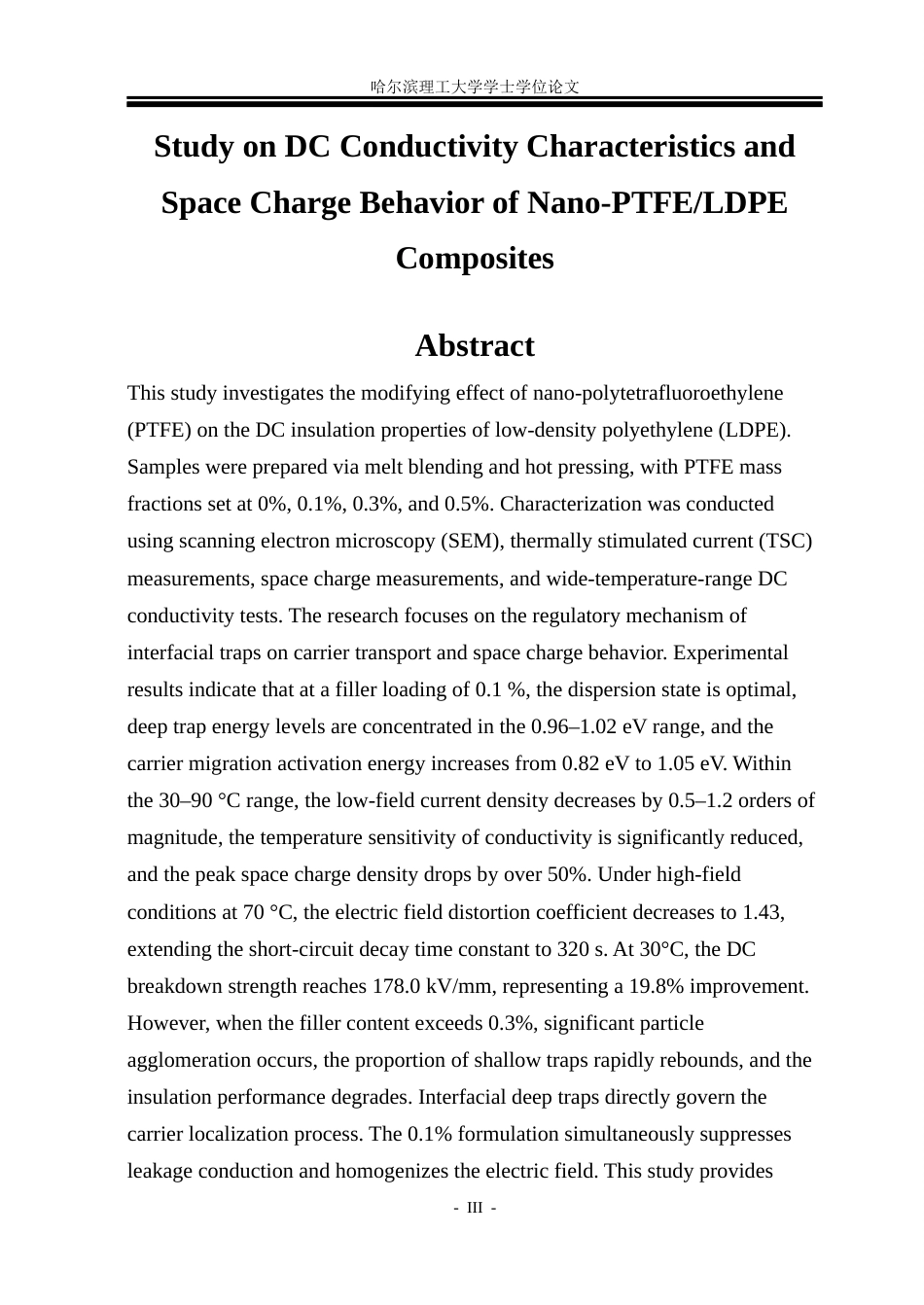

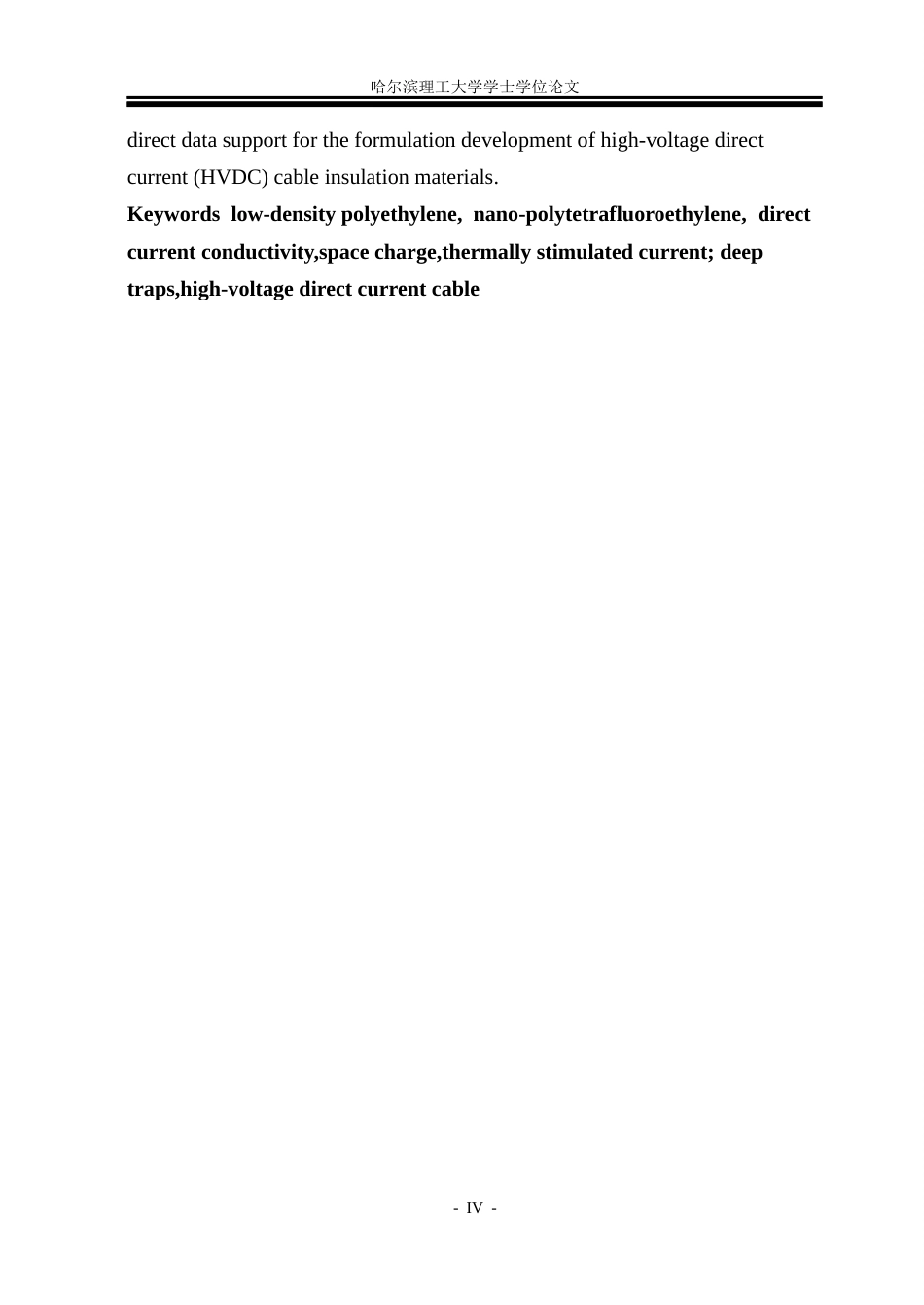

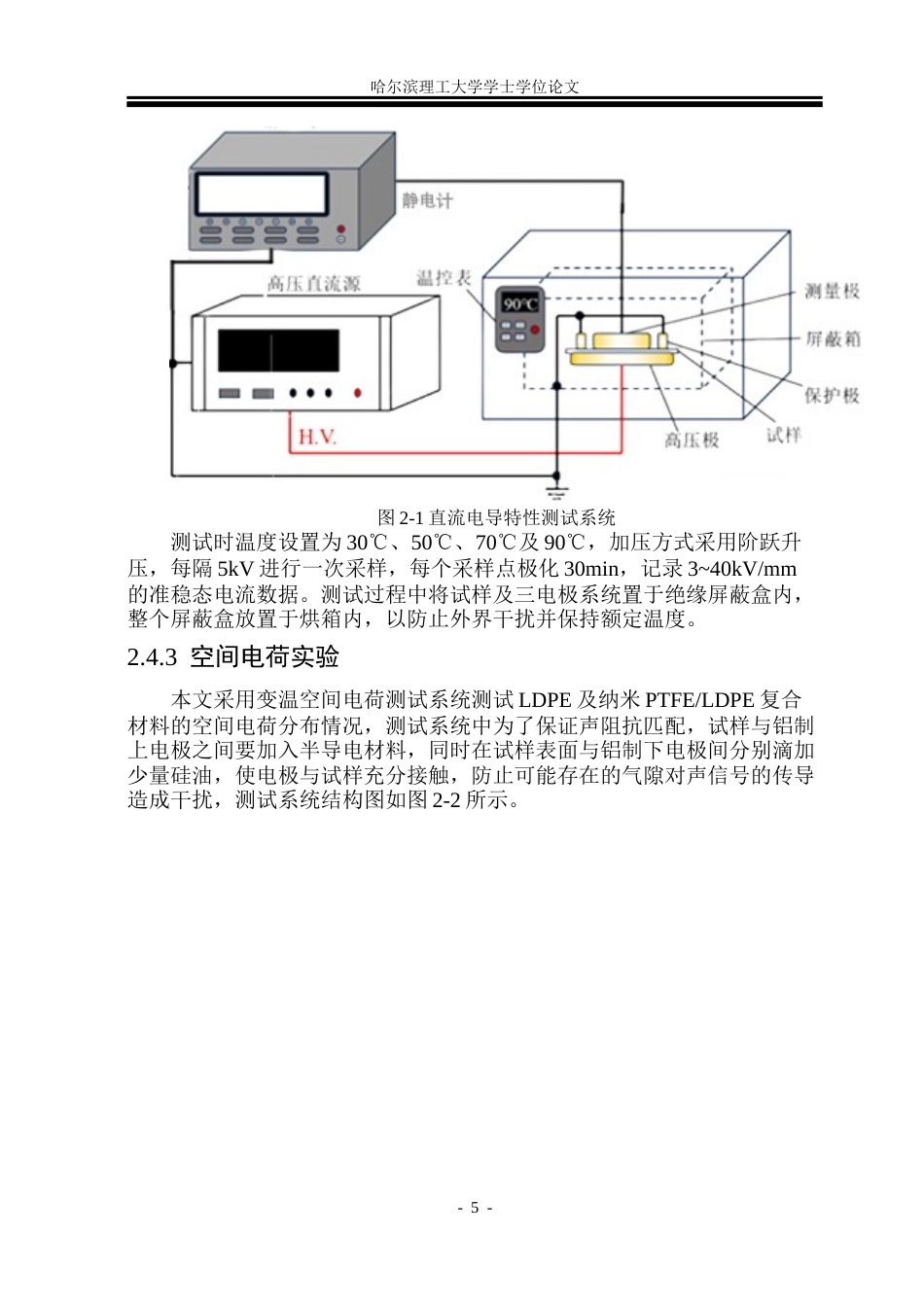

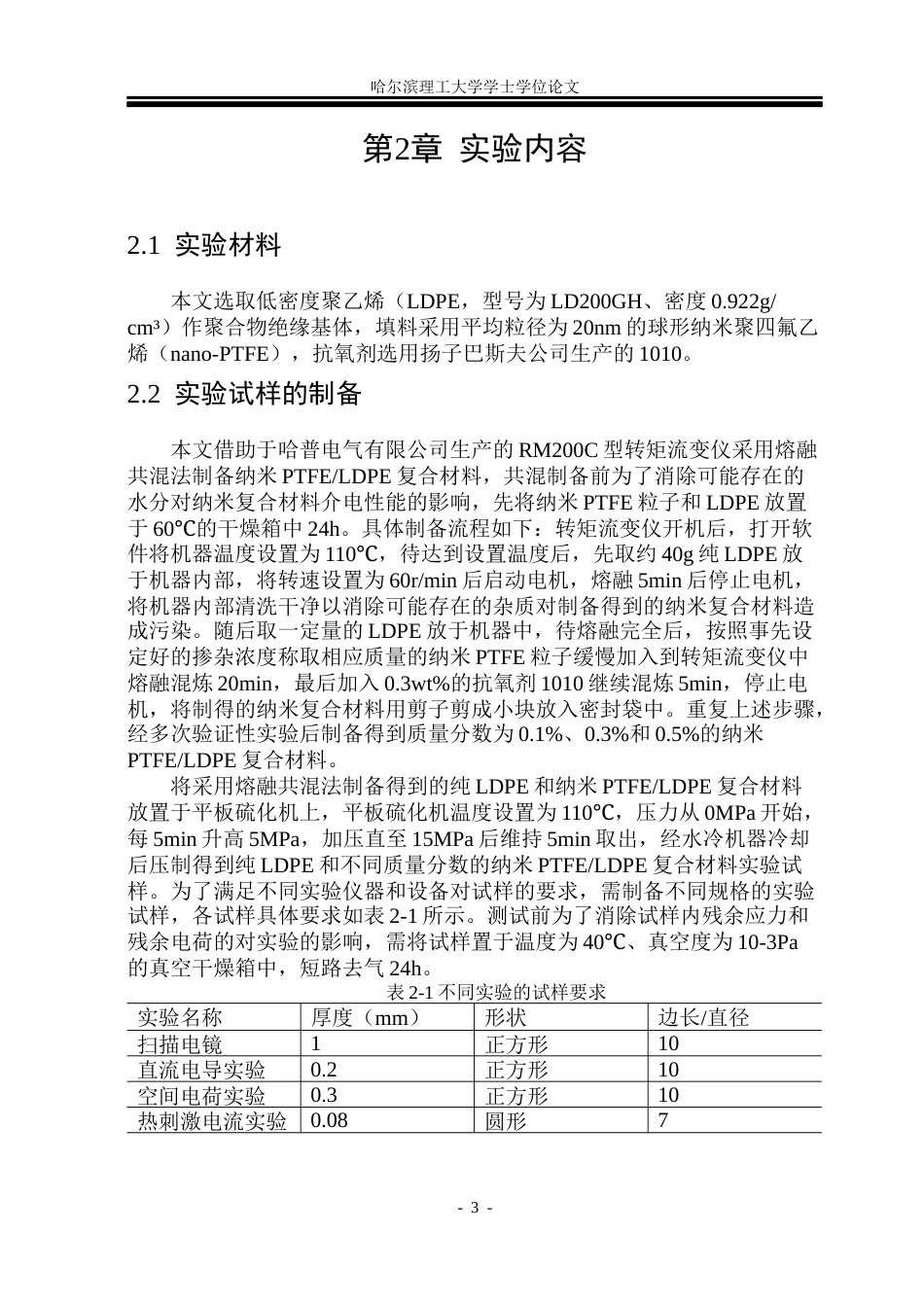

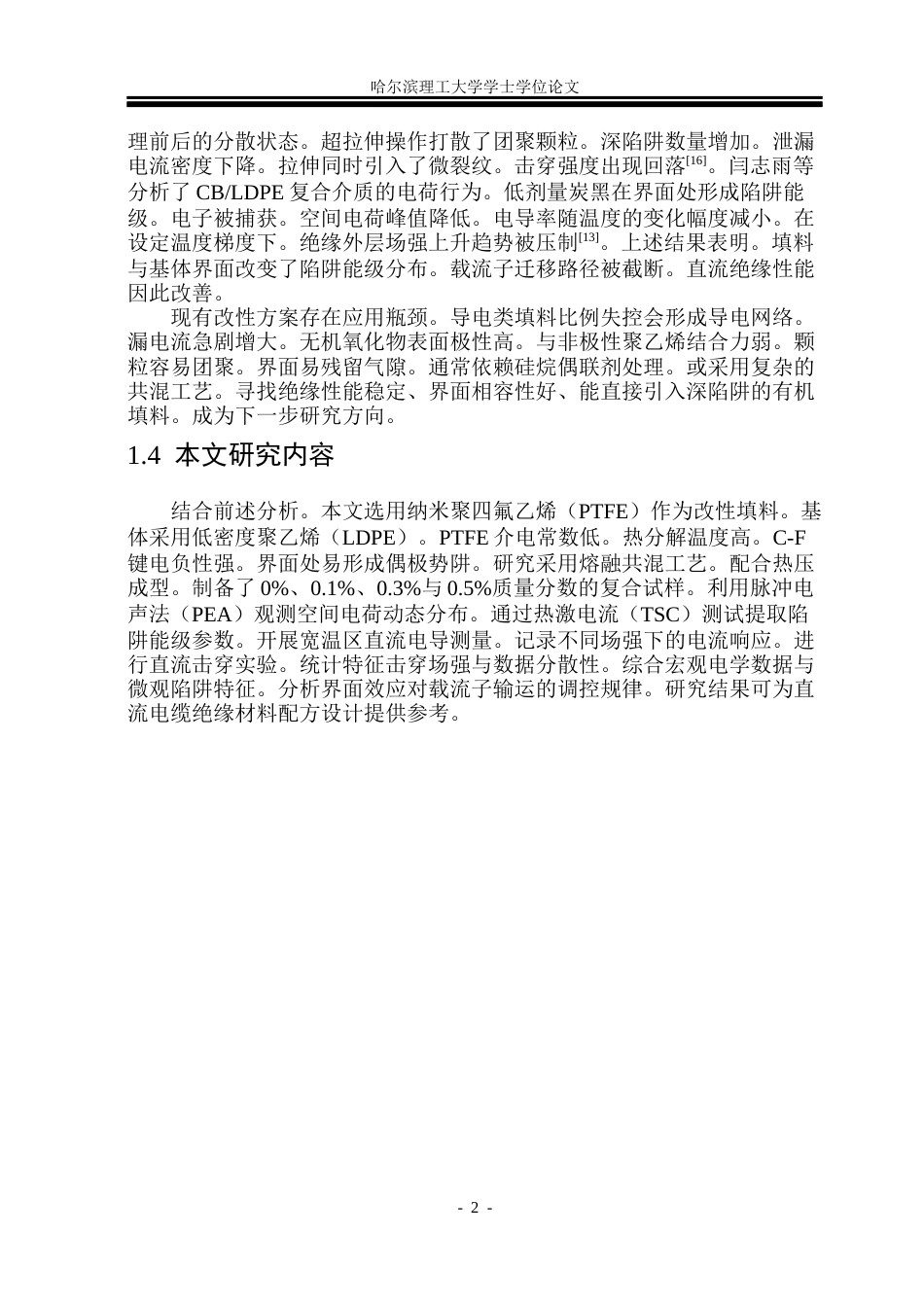

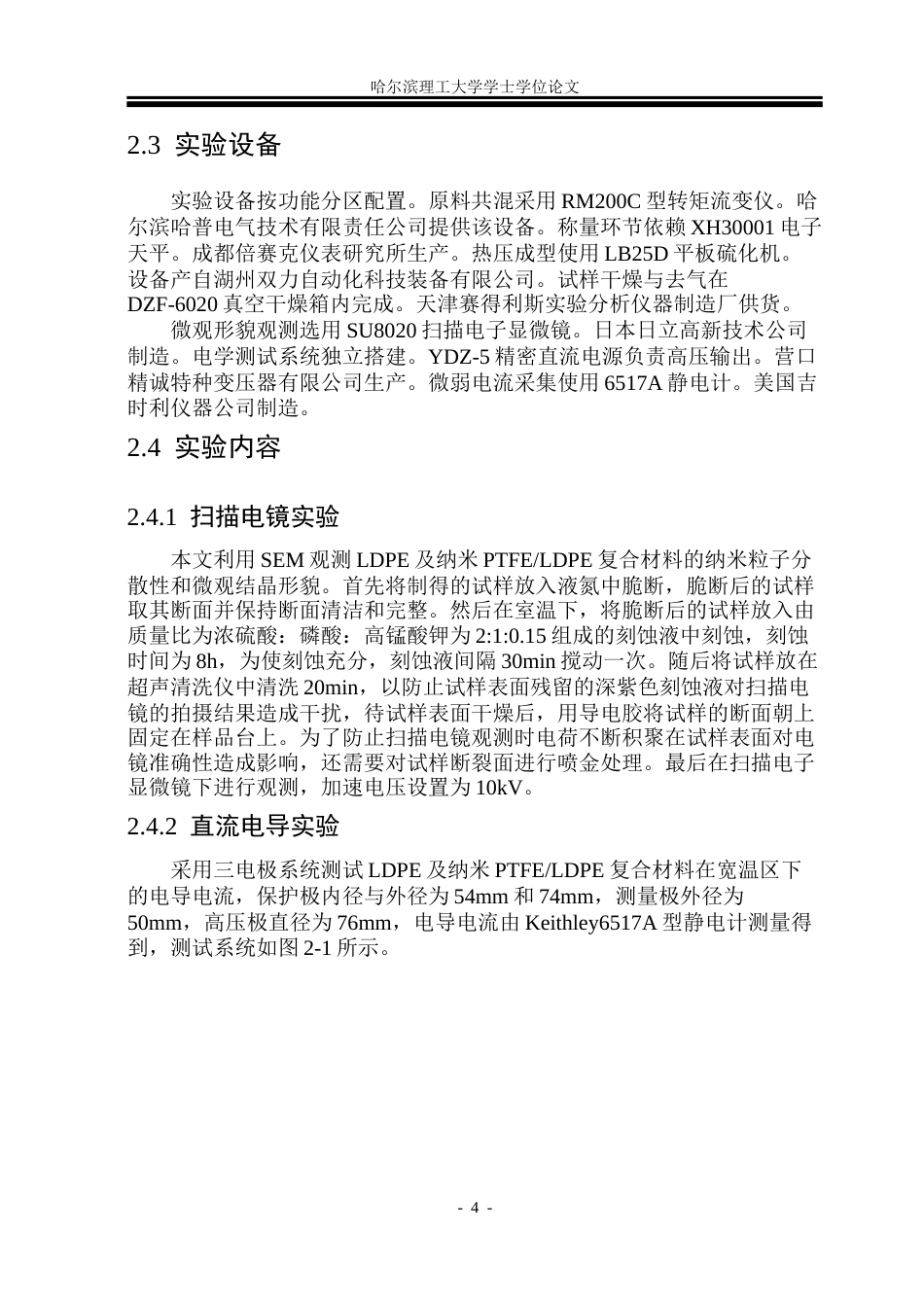

哈尔滨理工大学学士学位论文- II -纳米 PTFE/LDPE 复合材料的直流电导特性与空间电荷行为研究摘 要本文研究纳米聚四氟乙烯（PTFE）对低密度聚乙烯（LDPE）直流绝缘性能所起的改性作用，试样经熔融共混和热压成型来制备，设定的质量分数是 0%、0.1%、0.3%和 0.5%，测试有扫描电镜测试、热激电流测试、空间电荷测试、宽温区直流电导测量。研究着重针对界面陷阱对载流子输运及空间电荷行为的调控机制开展，实验得出的数据显示，于 0.1%掺杂量的条件当中，填料分散状态为最优，深陷阱能级所集中的区间是 0.96 至1.02 eV，载流子迁移活化能自 0.82 eV 上升到 1...
