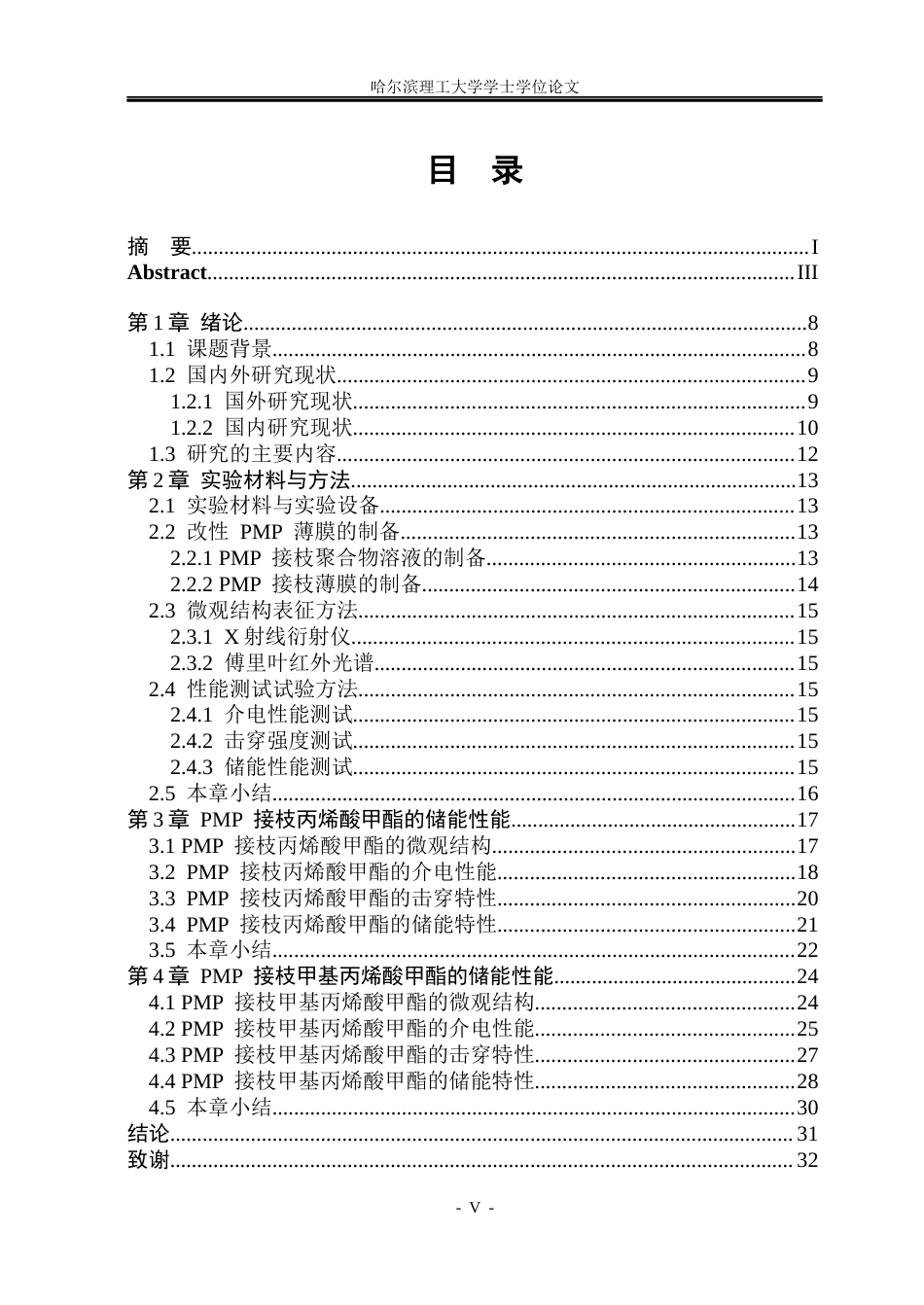

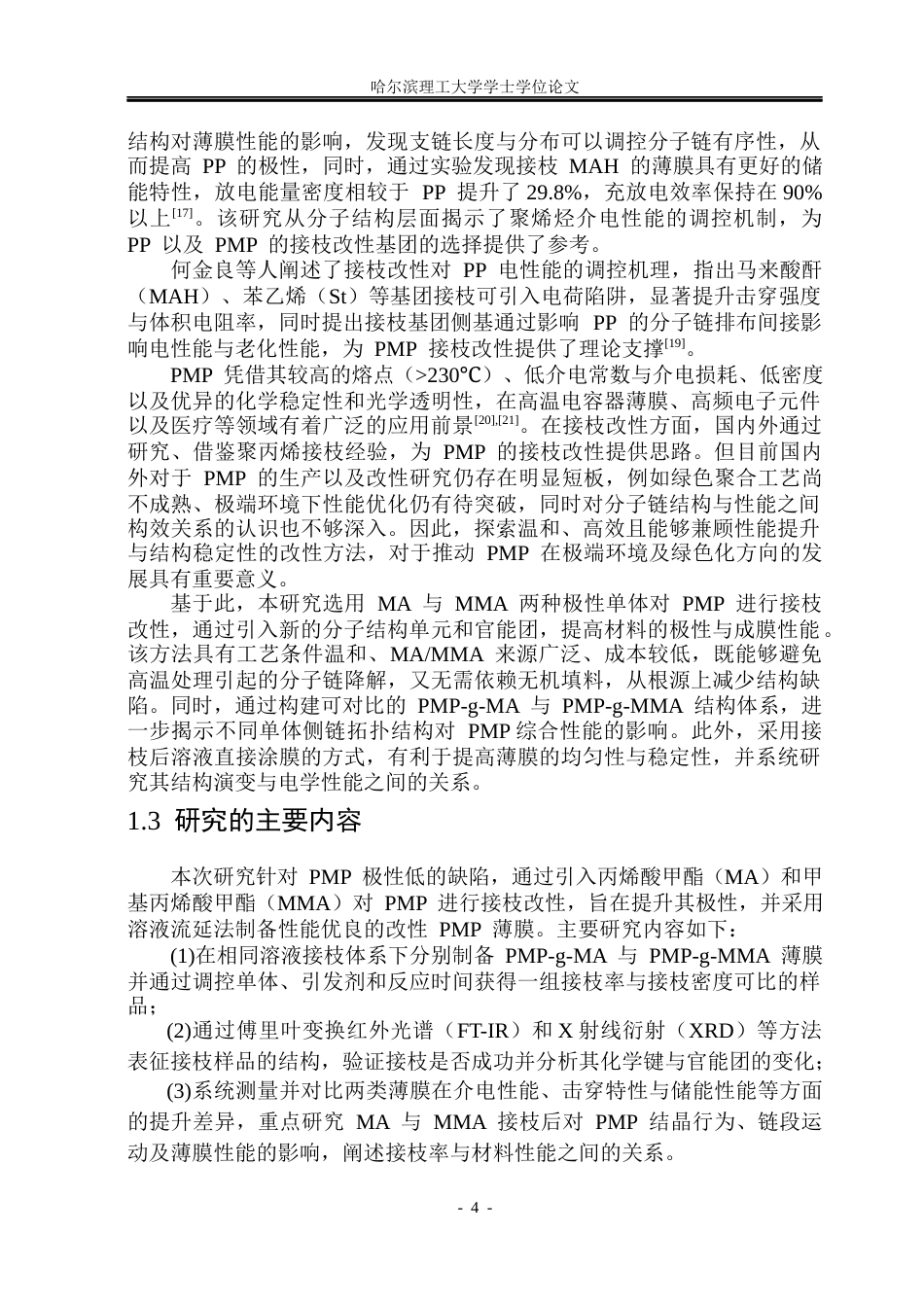

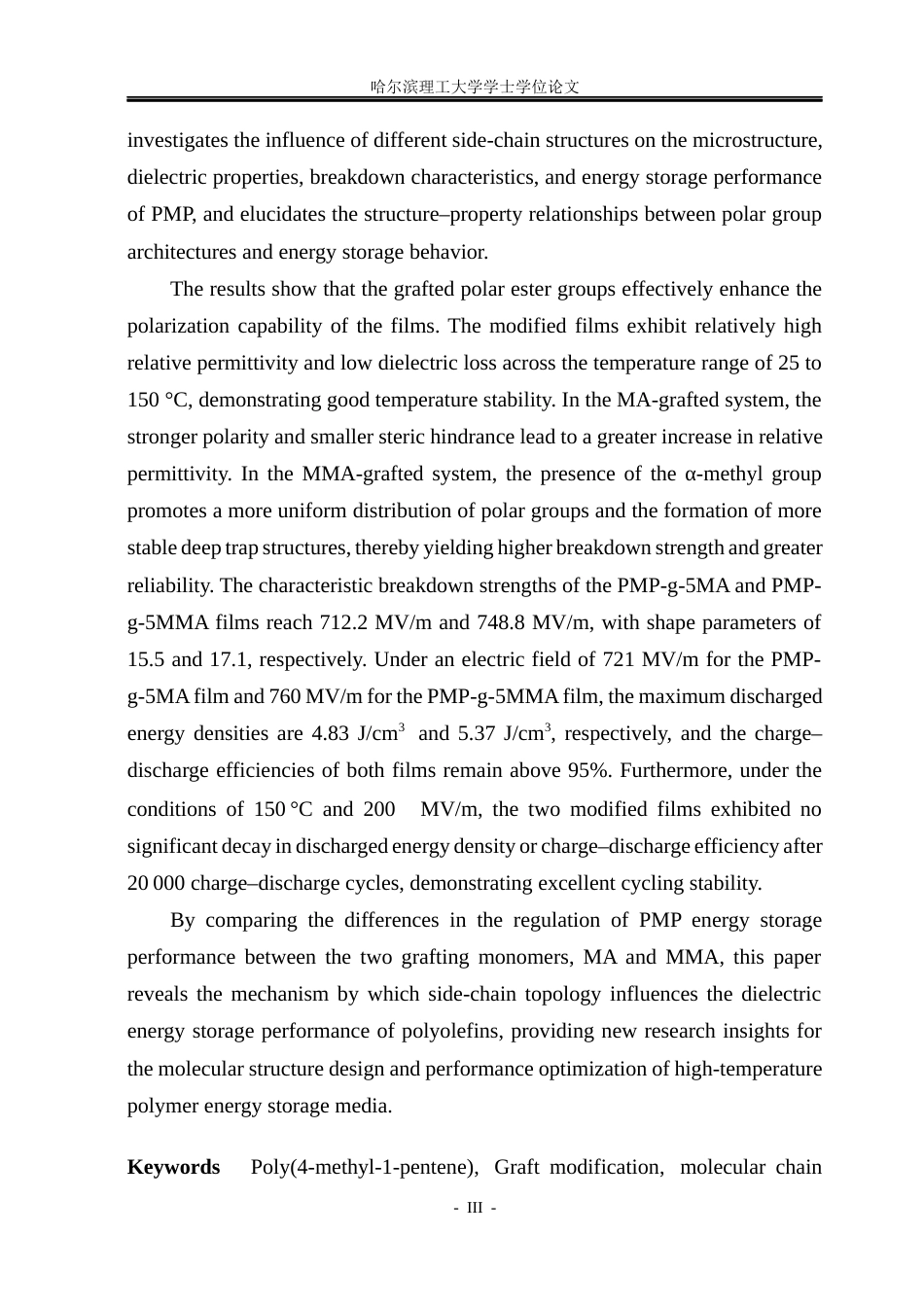

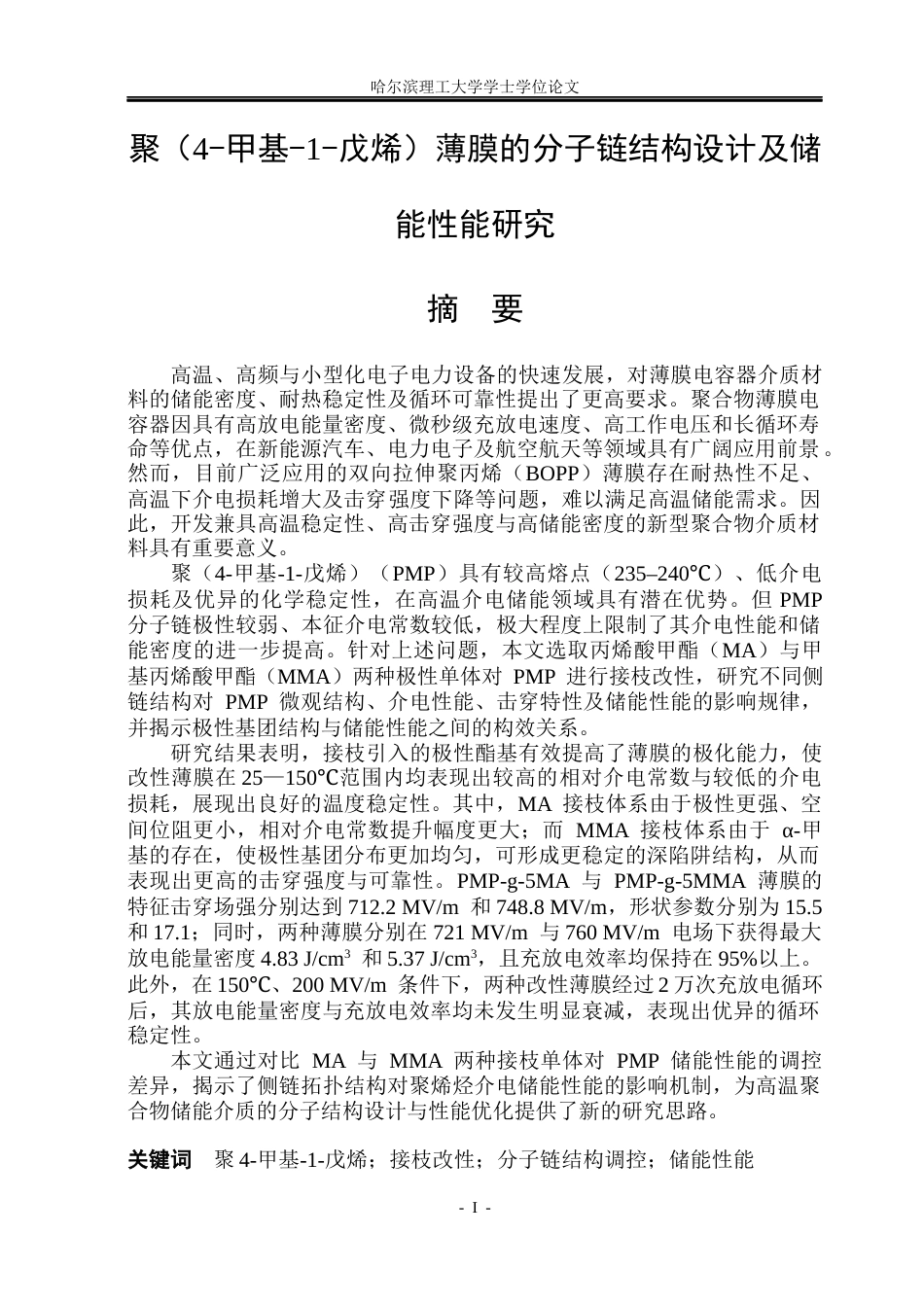

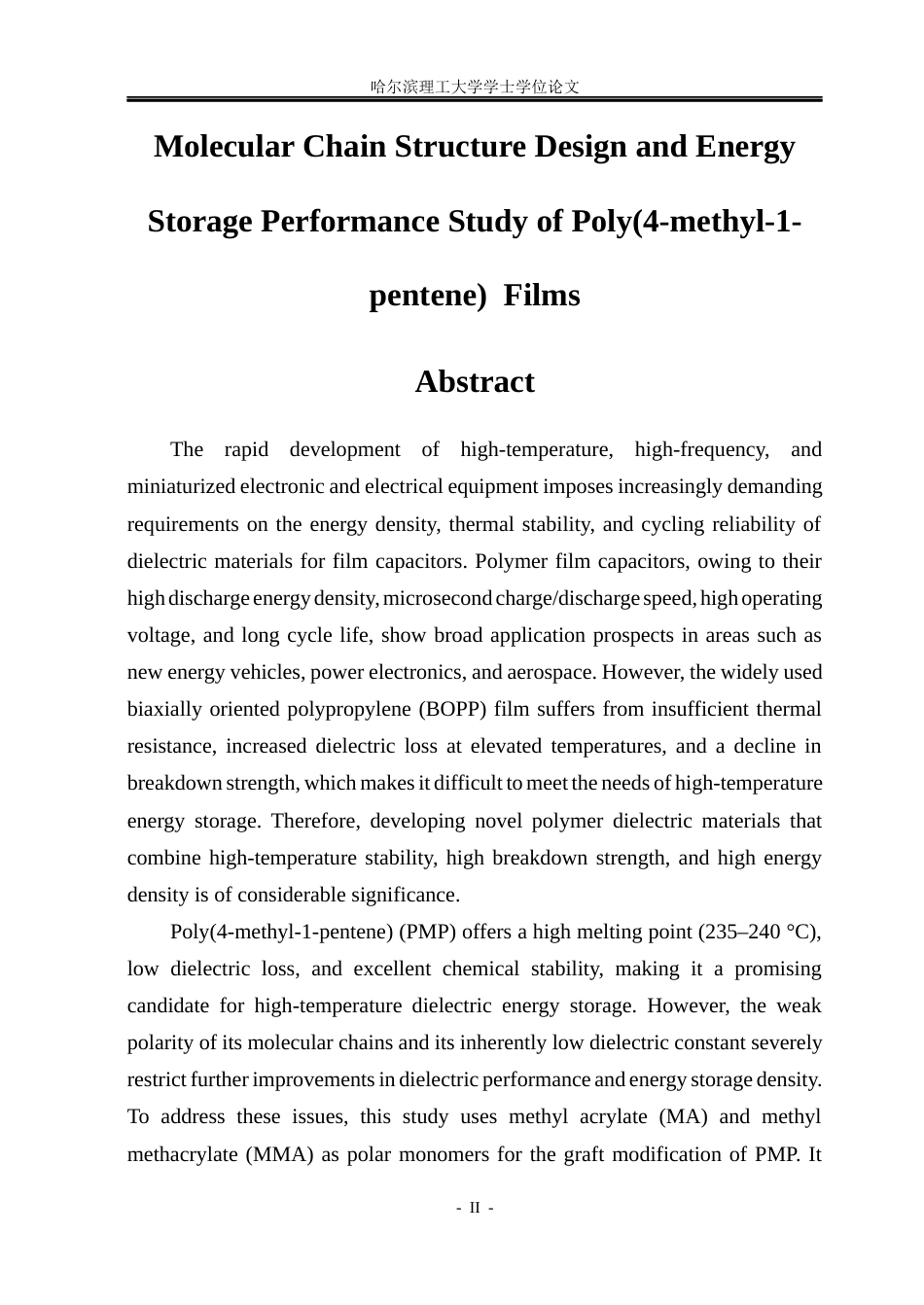

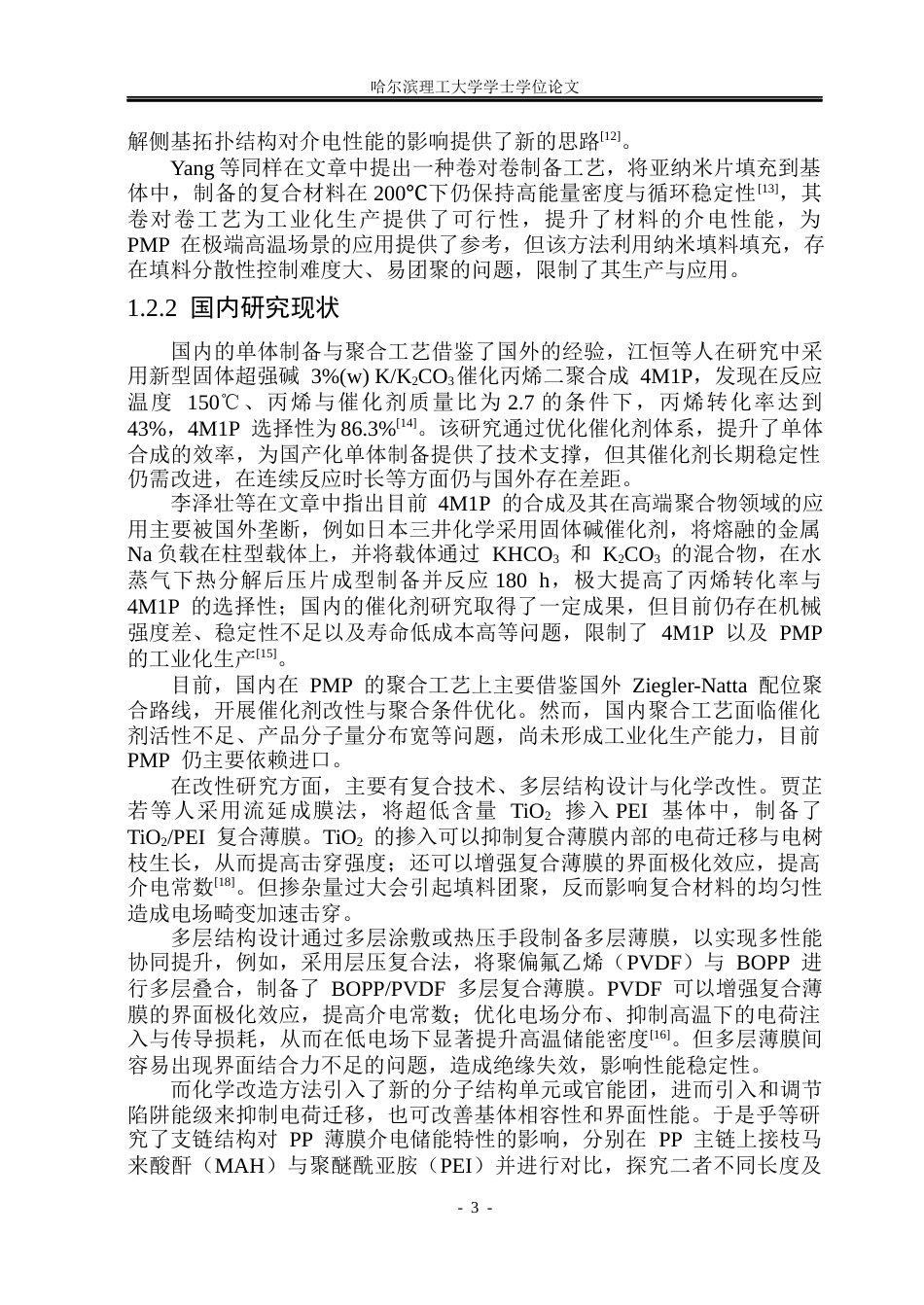

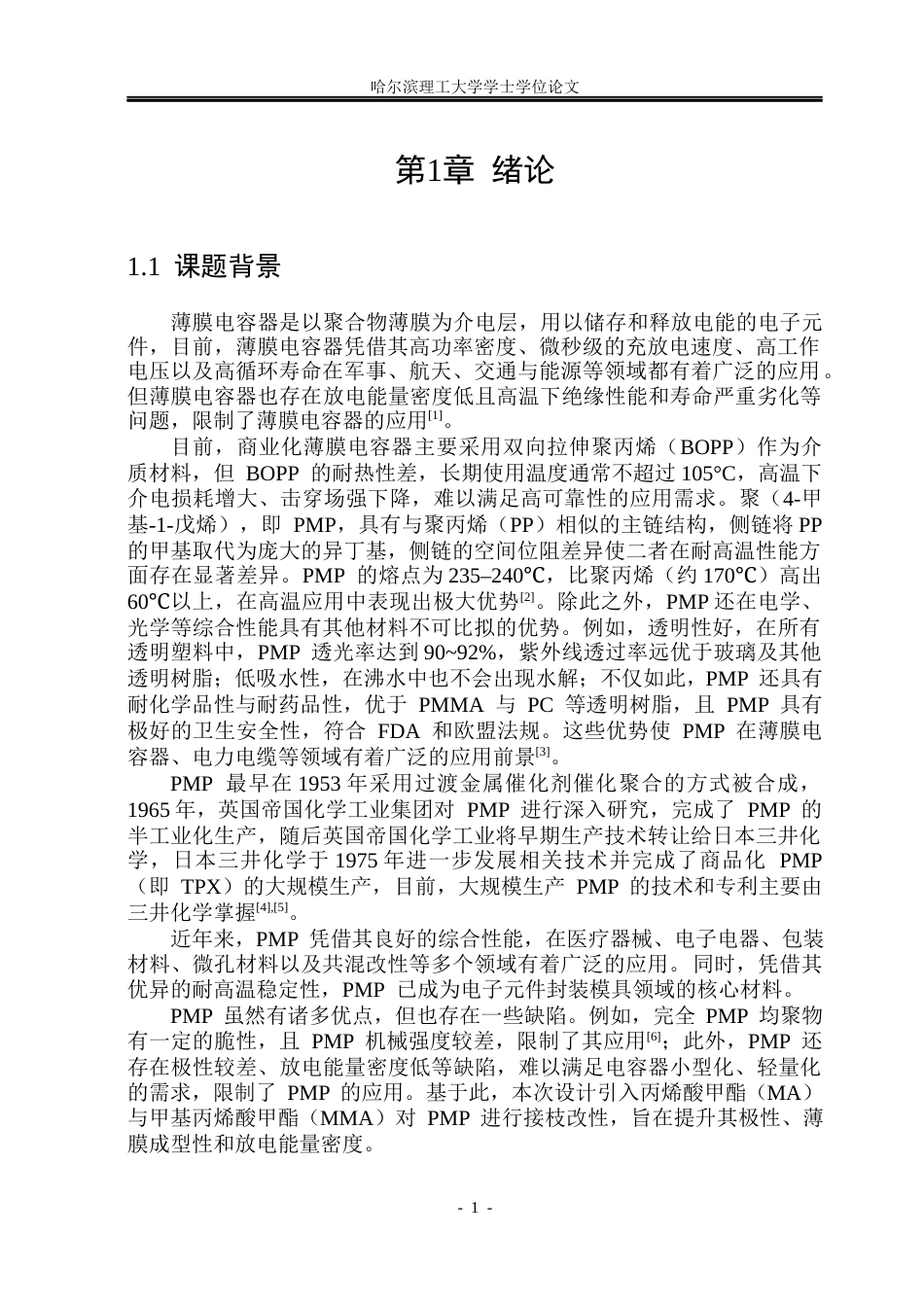

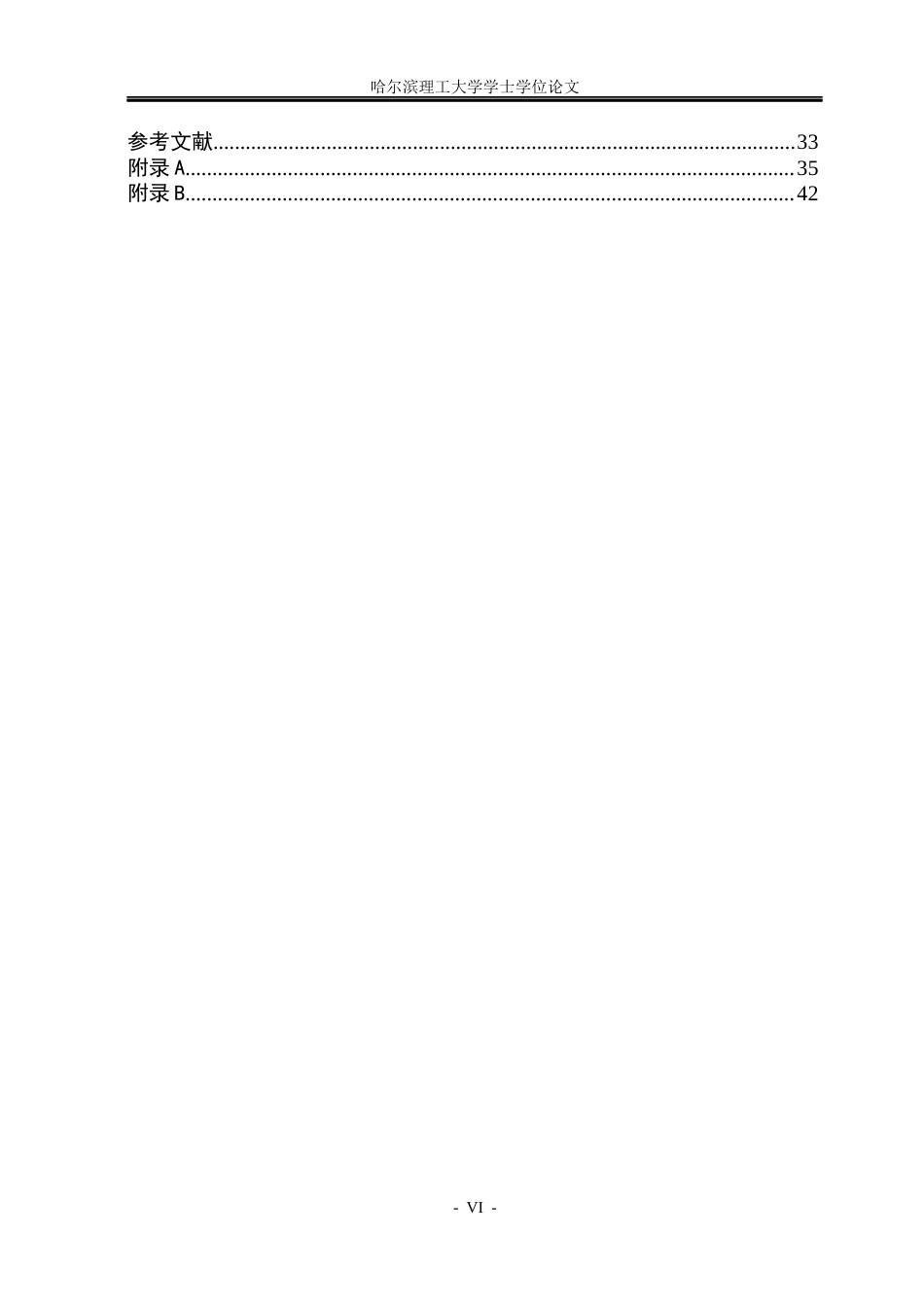

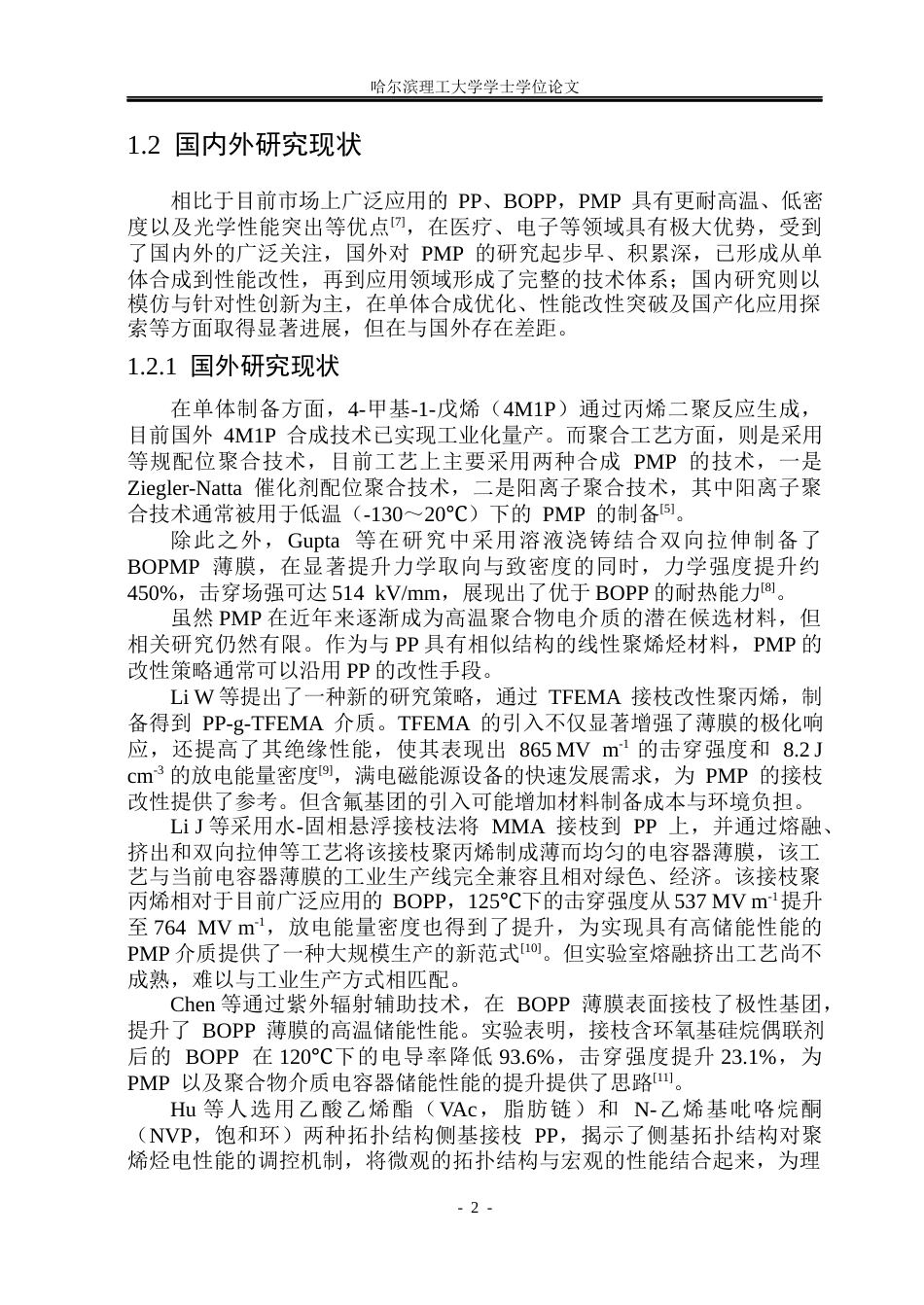

哈尔滨理工大学学士学位论文- I -聚（4-甲基-1-戊烯）薄膜的分子链结构设计及储能性能研究摘 要高温、高频与小型化电子电力设备的快速发展，对薄膜电容器介质材料的储能密度、耐热稳定性及循环可靠性提出了更高要求。聚合物薄膜电容器因具有高放电能量密度、微秒级充放电速度、高工作电压和长循环寿命等优点，在新能源汽车、电力电子及航空航天等领域具有广阔应用前景。然而，目前广泛应用的双向拉伸聚丙烯（BOPP）薄膜存在耐热性不足、高温下介电损耗增大及击穿强度下降等问题，难以满足高温储能需求。因此，开发兼具高温稳定性、高击穿强度与高储能密度的新型聚合物...
发表评论取消回复
