26年WP金属材料工程 增材制造5183铝合金显微组织与力学性能研究院、系：材化.docx

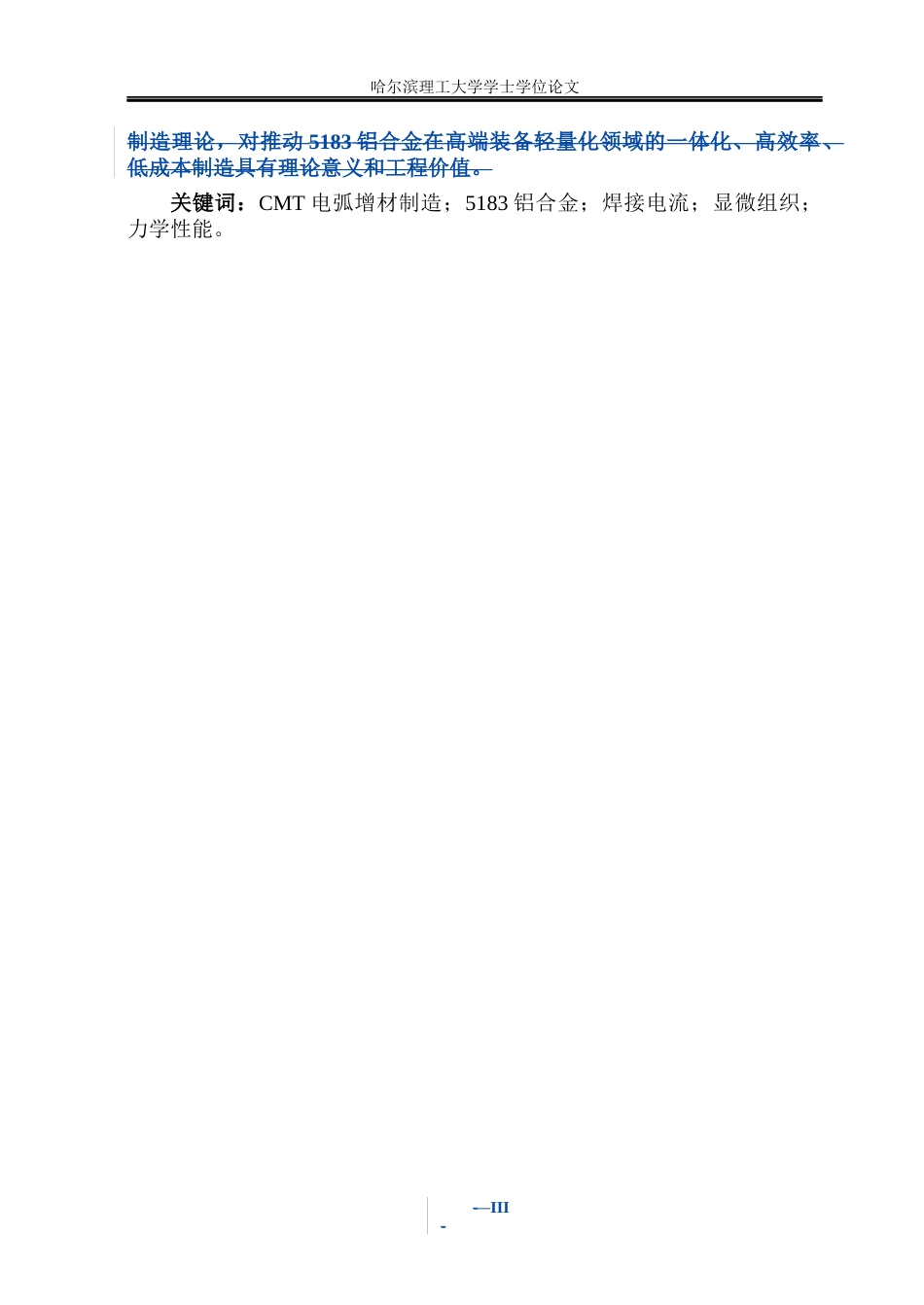

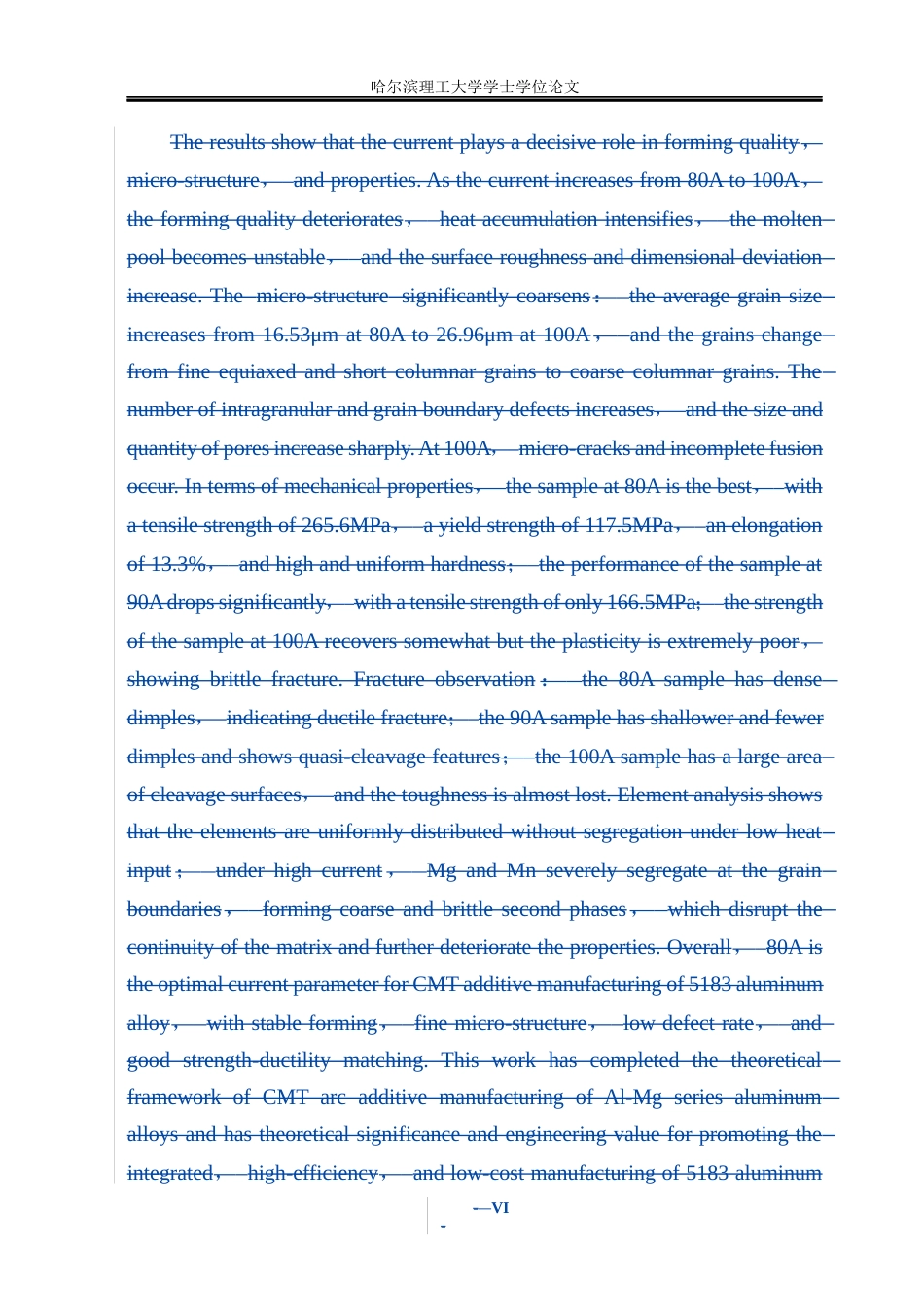

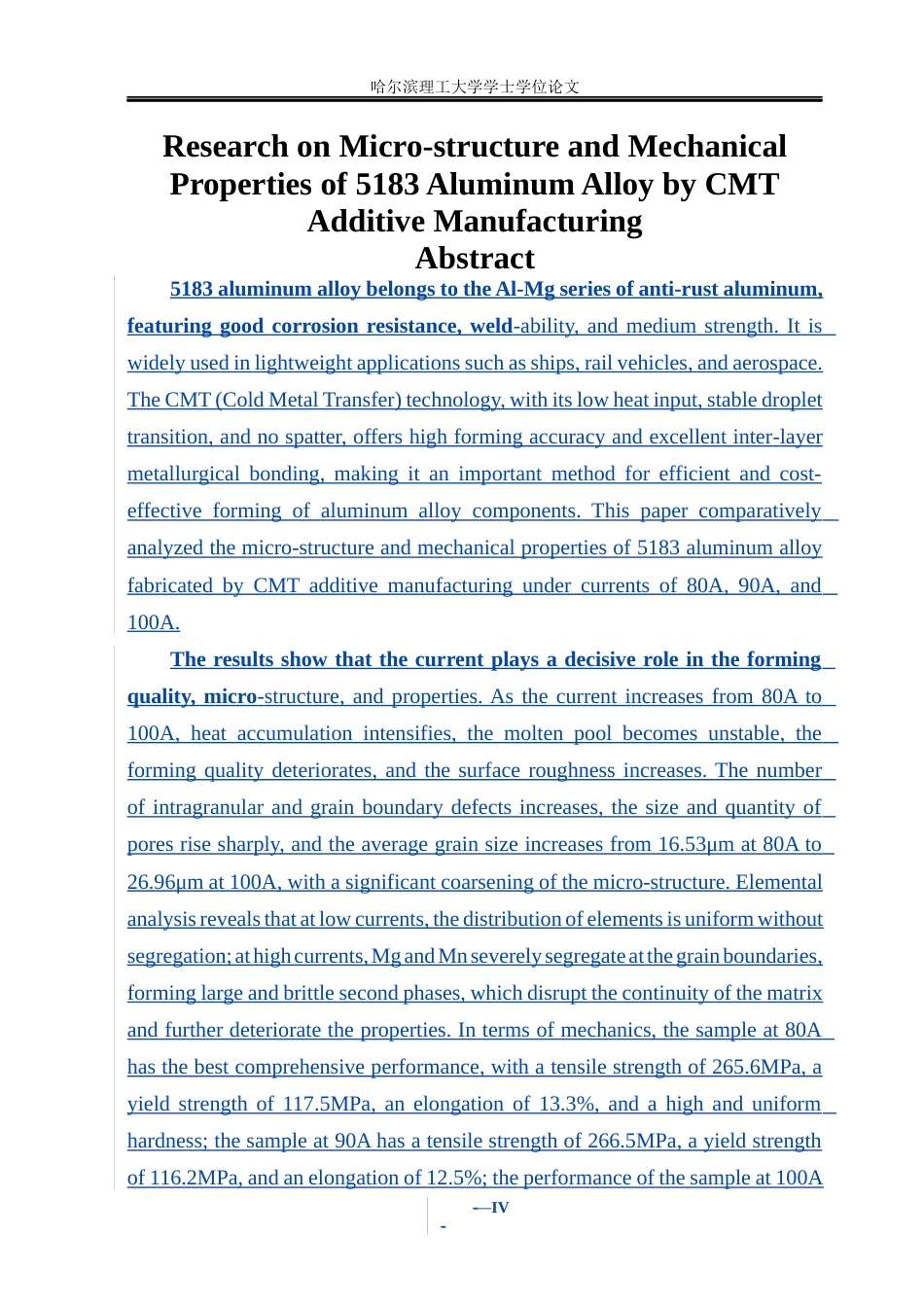

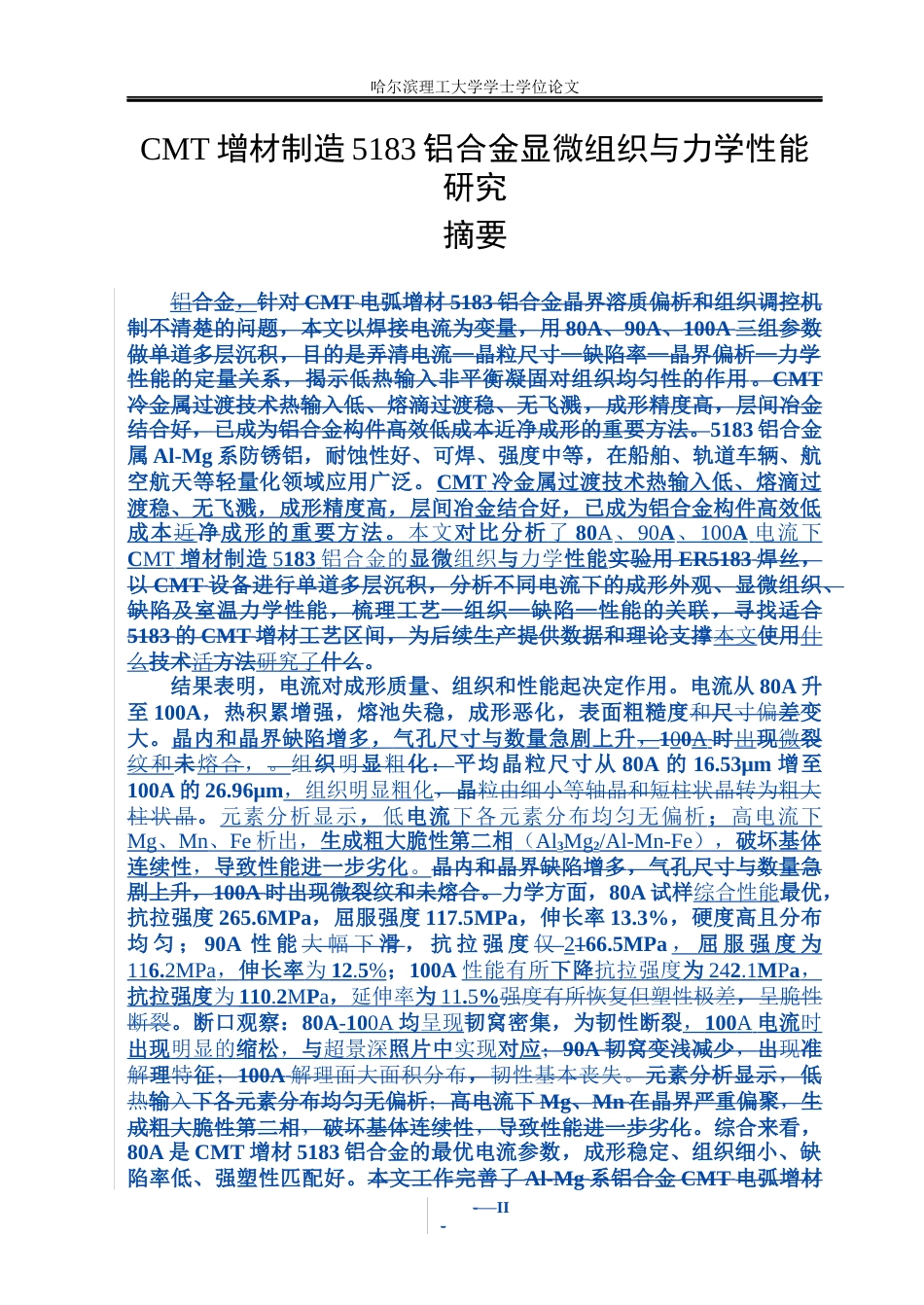

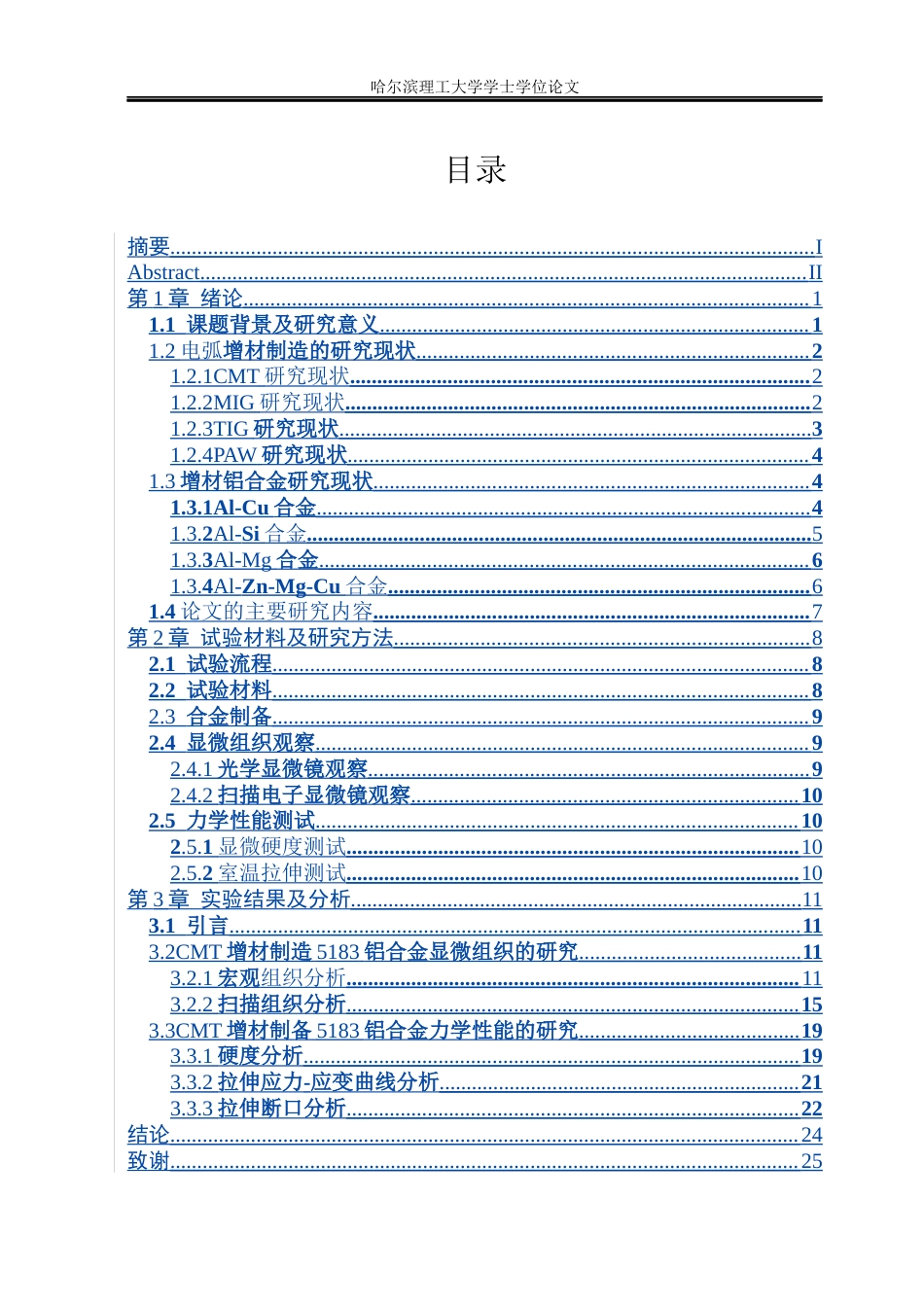

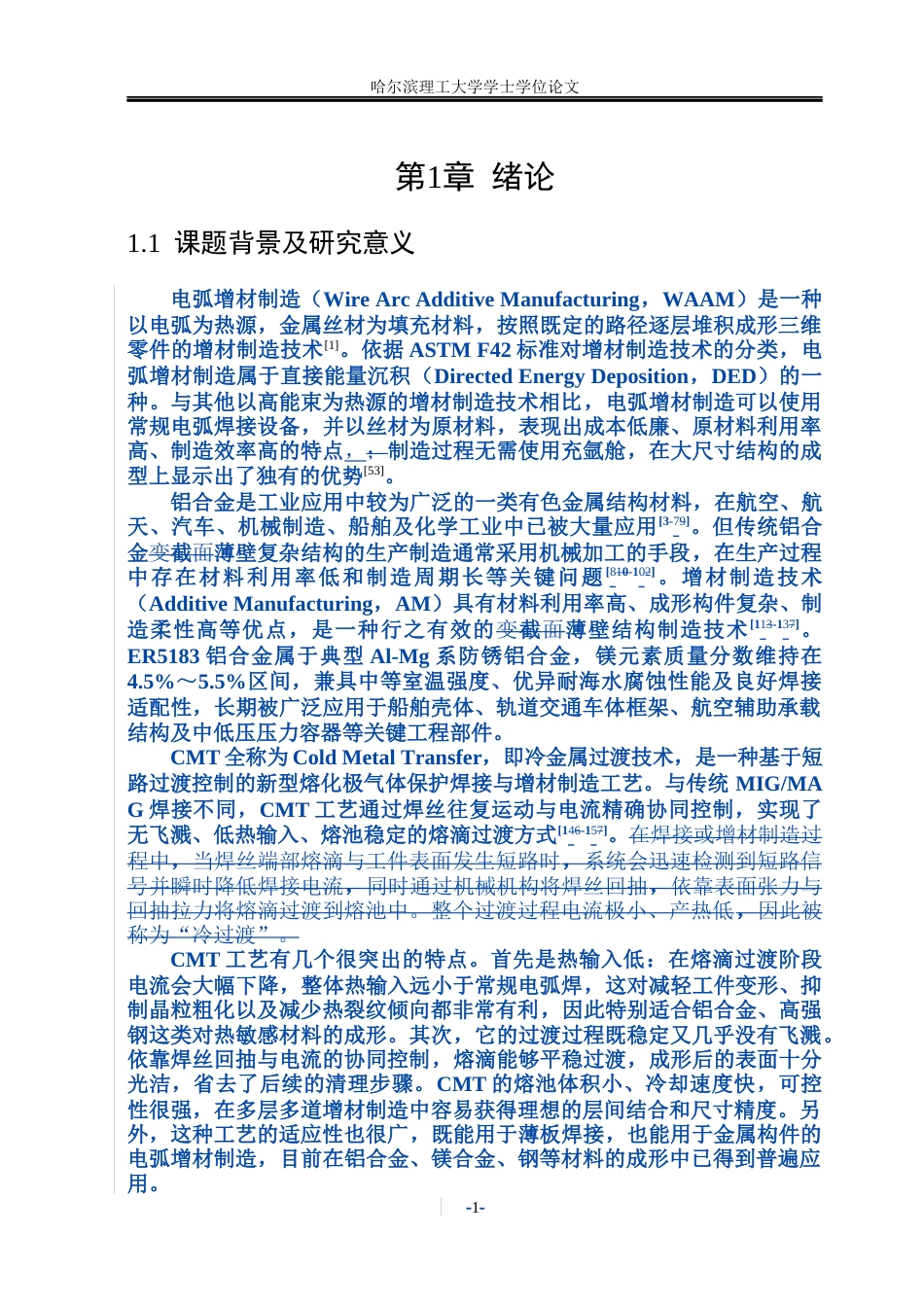

- II -哈尔滨理工大学学士学位论文CMT 增材制造 5183 铝合金显微组织与力学性能研究摘要铝合金，针对 CMT 电弧增材 5183 铝合金晶界溶质偏析和组织调控机制不清楚的问题，本文以焊接电流为变量，用 80A、90A、100A 三组参数做单道多层沉积，目的是弄清电流—晶粒尺寸—缺陷率—晶界偏析—力学性能的定量关系，揭示低热输入非平衡凝固对组织均匀性的作用。CMT冷金属过渡技术热输入低、熔滴过渡稳、无飞溅，成形精度高，层间冶金结合好，已成为铝合金构件高效低成本近净成形的重要方法。5183 铝合金属 Al-Mg 系防锈铝，耐蚀性好、可焊、强度中等，在船舶、轨...
