26年WP电气工程及其自动化氧化铝增强PI基复合薄膜的构筑及其电热性能研究23.65-AI8.44(23017字).docx

下载本文档

阅读 0
格式 docx
大小 13.39 MB
约55页
2026-06-26
收藏
评论
点赞(0)
海报
举报

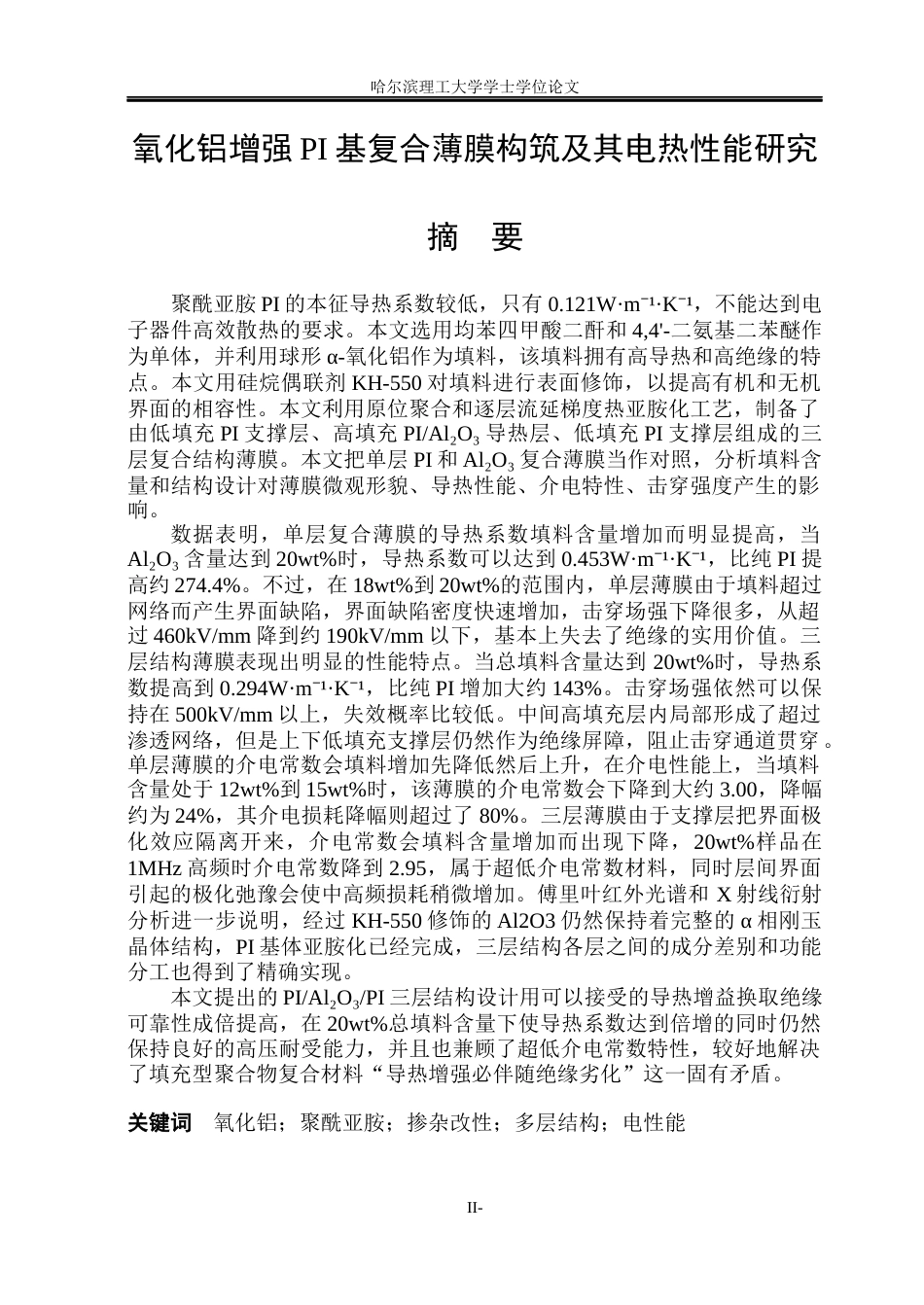

26年WP电气工程及其自动化氧化铝增强PI基复合薄膜的构筑及其电热性能研究23.65-AI8.44(23017字).docx_第1页

1/55页

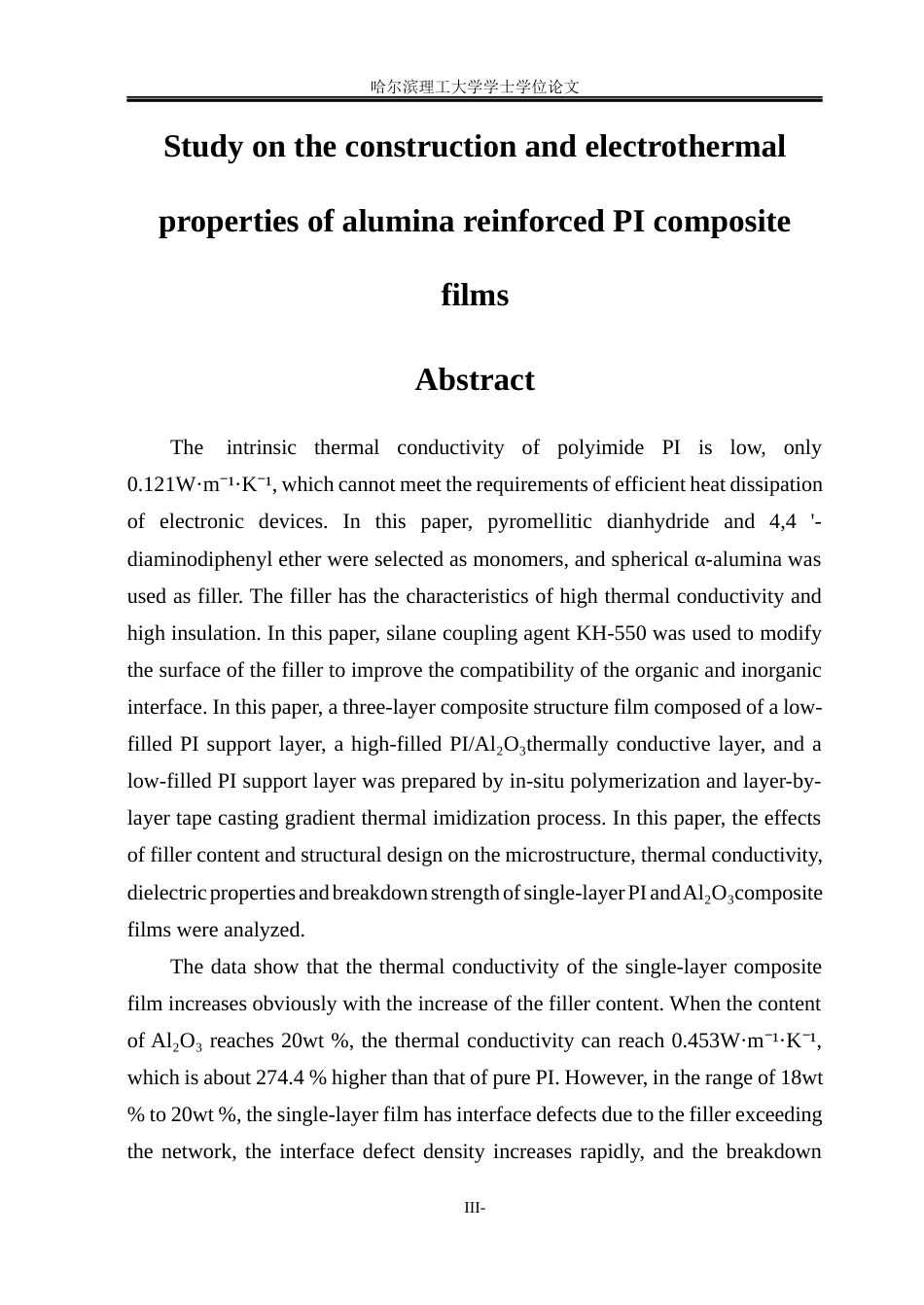

26年WP电气工程及其自动化氧化铝增强PI基复合薄膜的构筑及其电热性能研究23.65-AI8.44(23017字).docx_第2页

2/55页

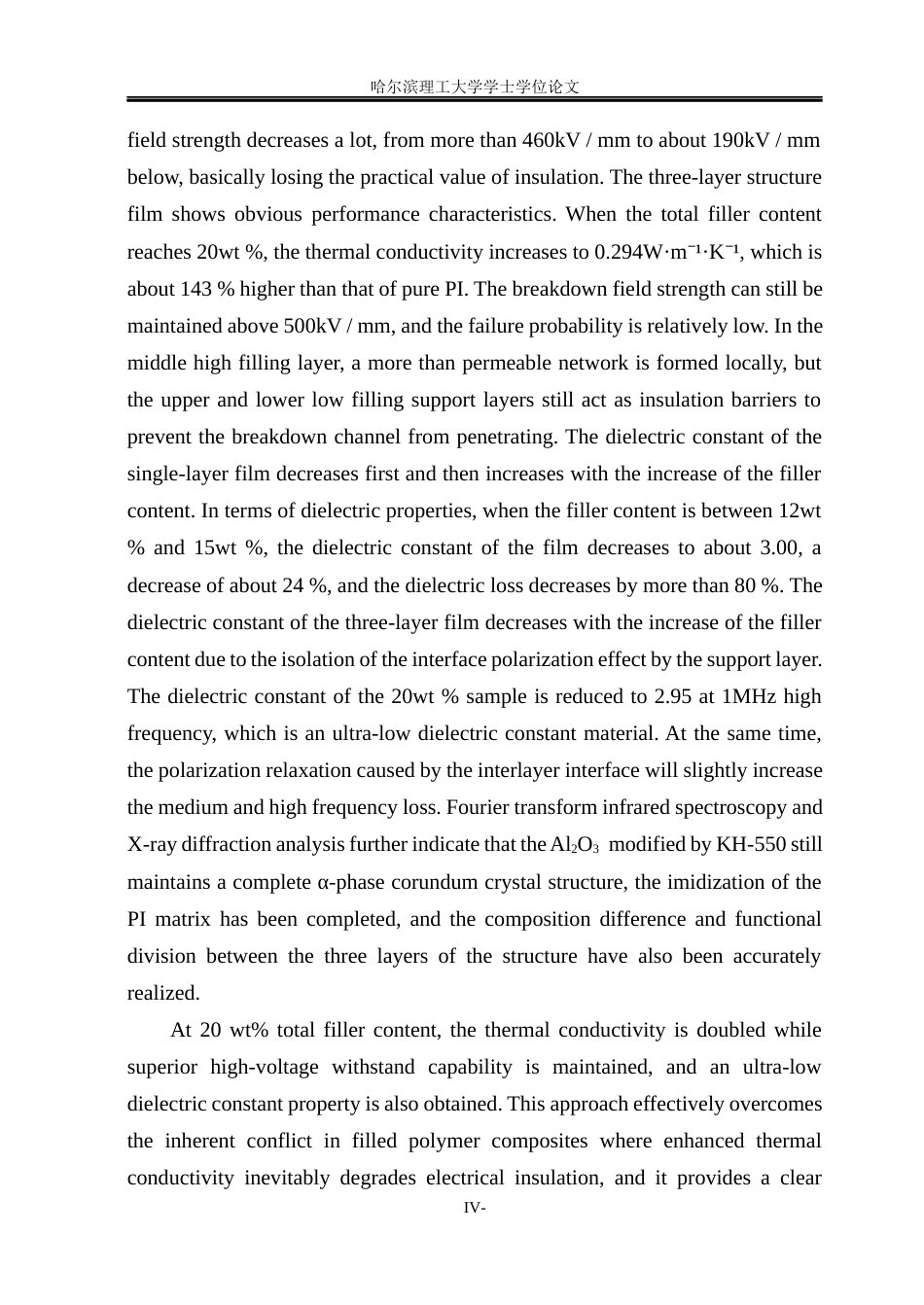

26年WP电气工程及其自动化氧化铝增强PI基复合薄膜的构筑及其电热性能研究23.65-AI8.44(23017字).docx_第3页

3/55页

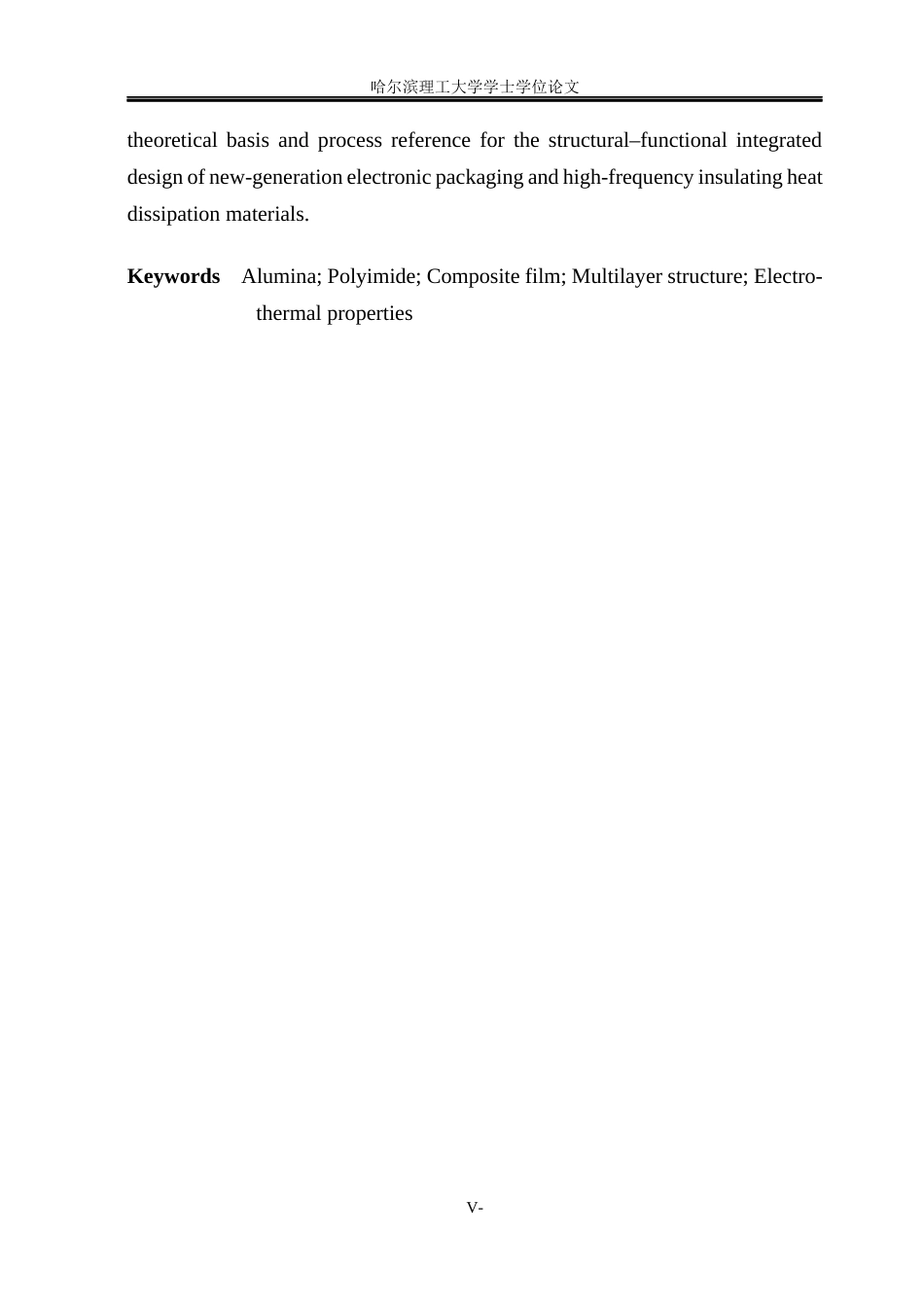

26年WP电气工程及其自动化氧化铝增强PI基复合薄膜的构筑及其电热性能研究23.65-AI8.44(23017字).docx_第4页

4/55页

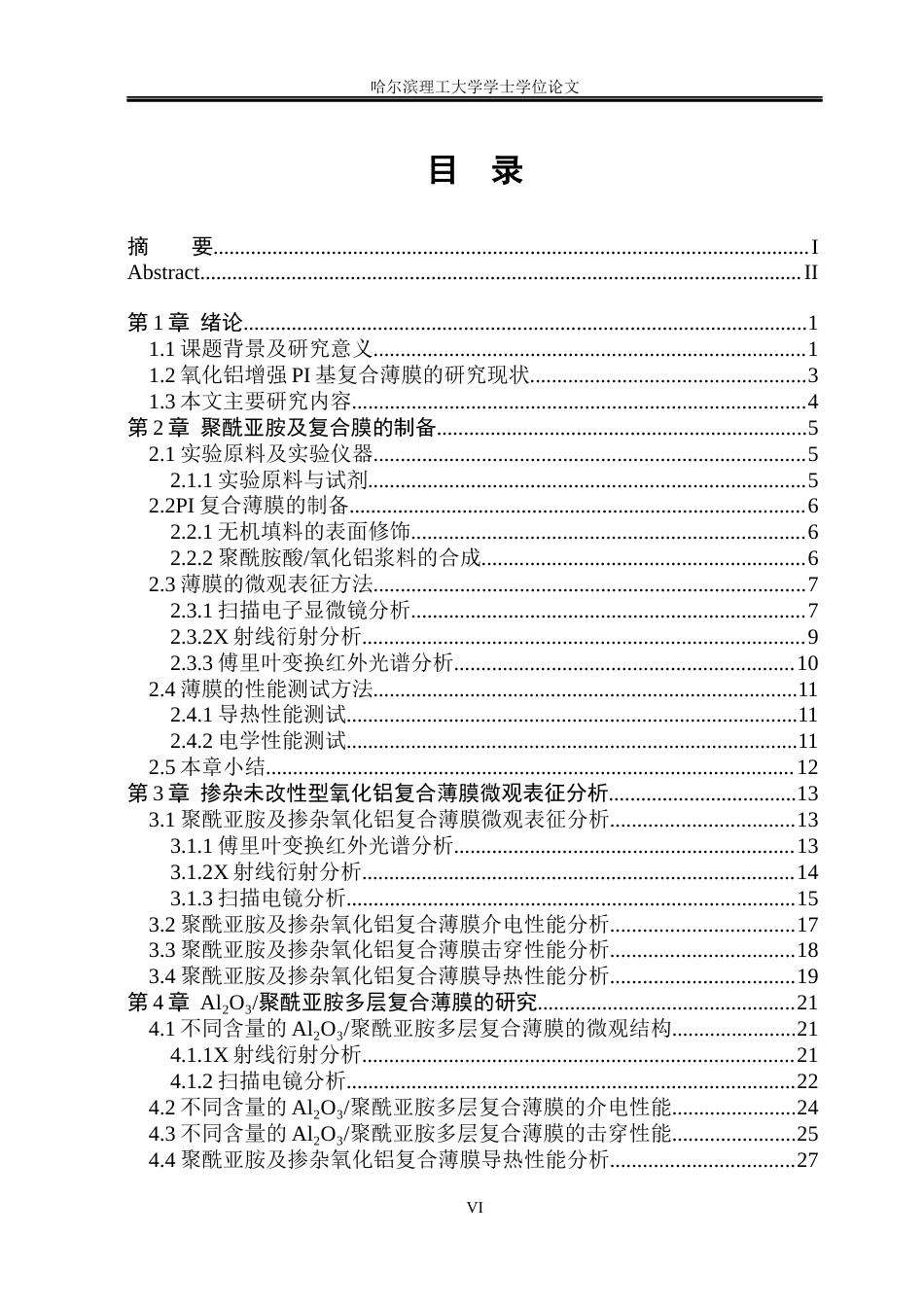

26年WP电气工程及其自动化氧化铝增强PI基复合薄膜的构筑及其电热性能研究23.65-AI8.44(23017字).docx_第5页

5/55页

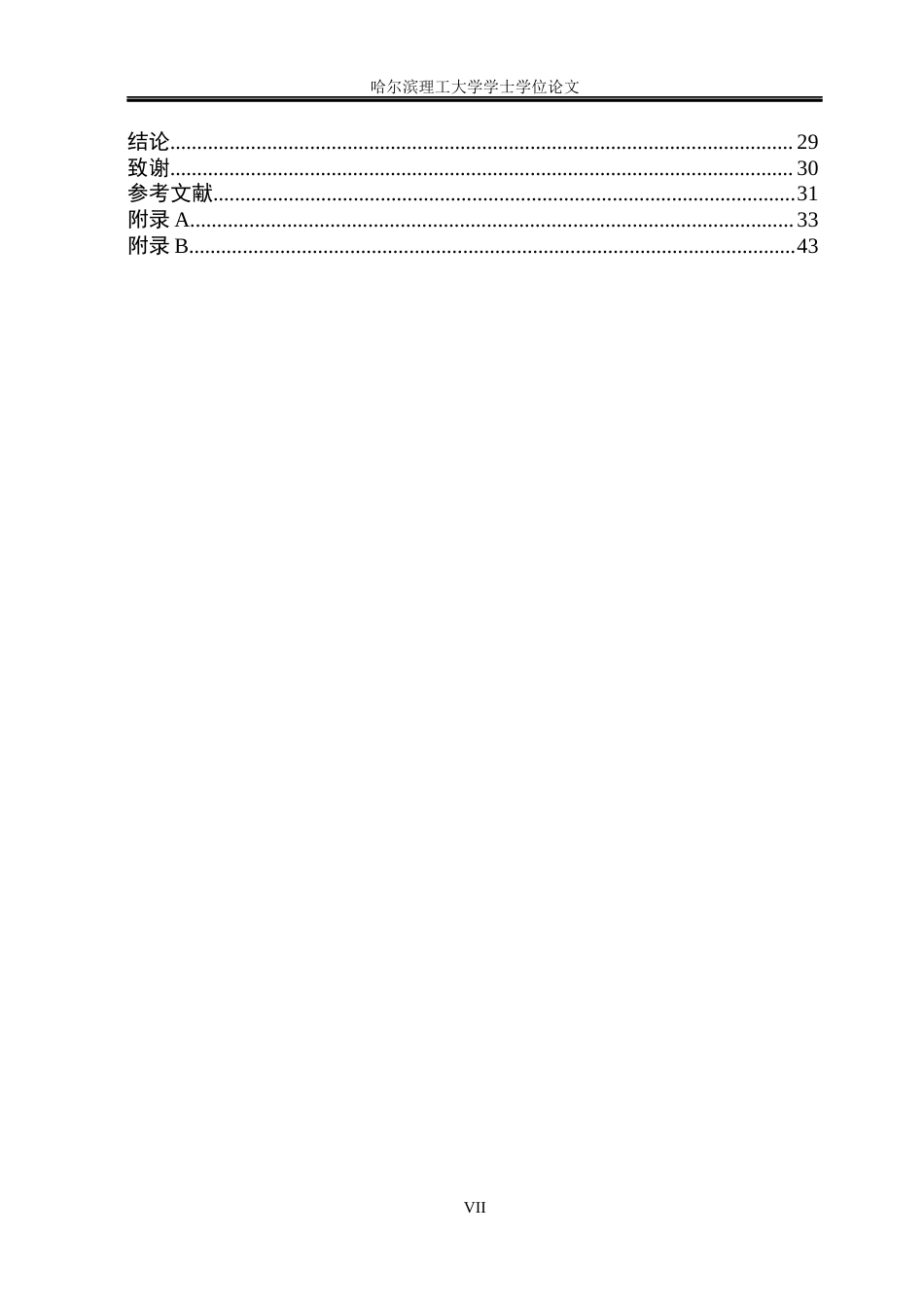

26年WP电气工程及其自动化氧化铝增强PI基复合薄膜的构筑及其电热性能研究23.65-AI8.44(23017字).docx_第6页

6/55页

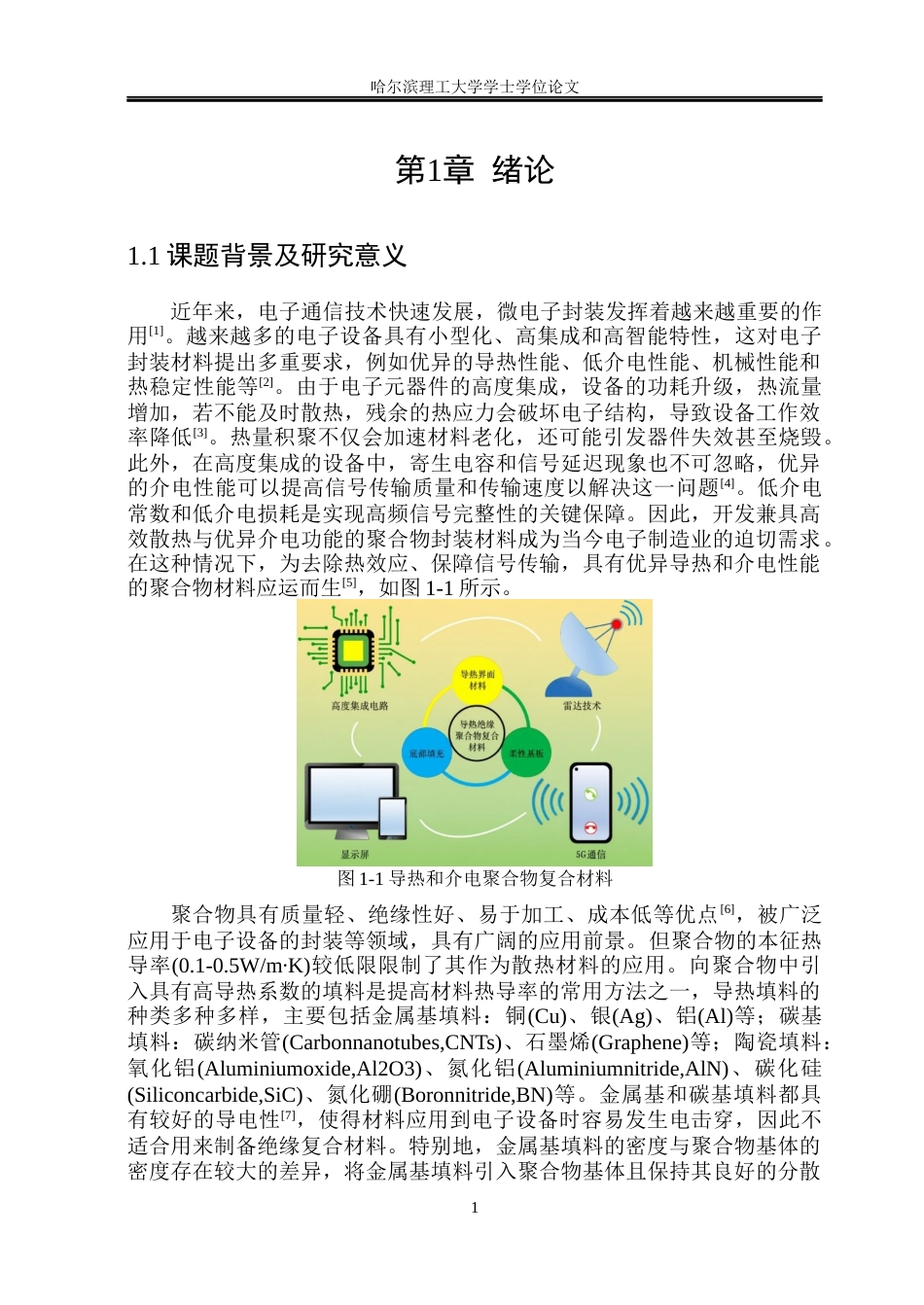

26年WP电气工程及其自动化氧化铝增强PI基复合薄膜的构筑及其电热性能研究23.65-AI8.44(23017字).docx_第7页

7/55页

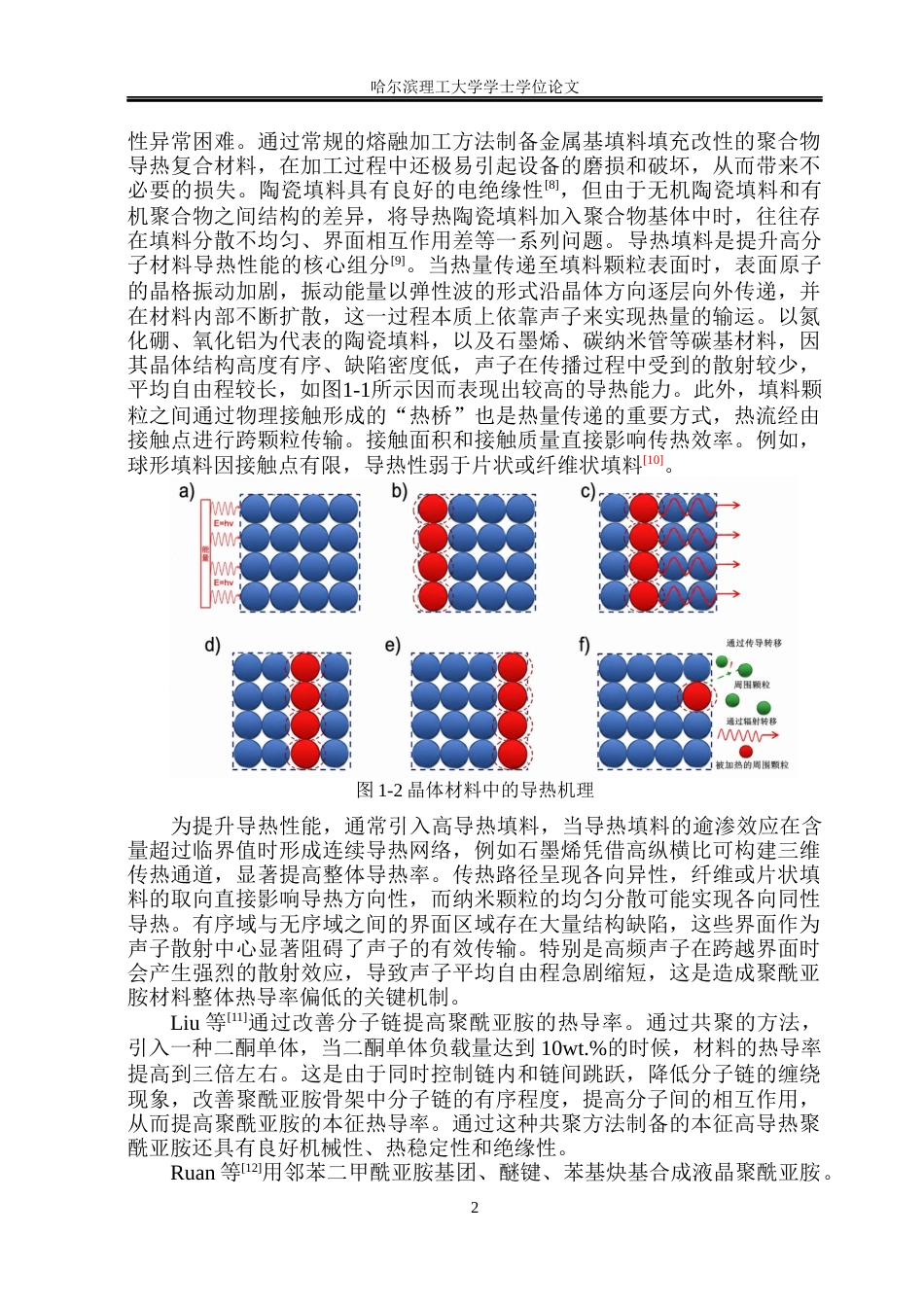

26年WP电气工程及其自动化氧化铝增强PI基复合薄膜的构筑及其电热性能研究23.65-AI8.44(23017字).docx_第8页

8/55页

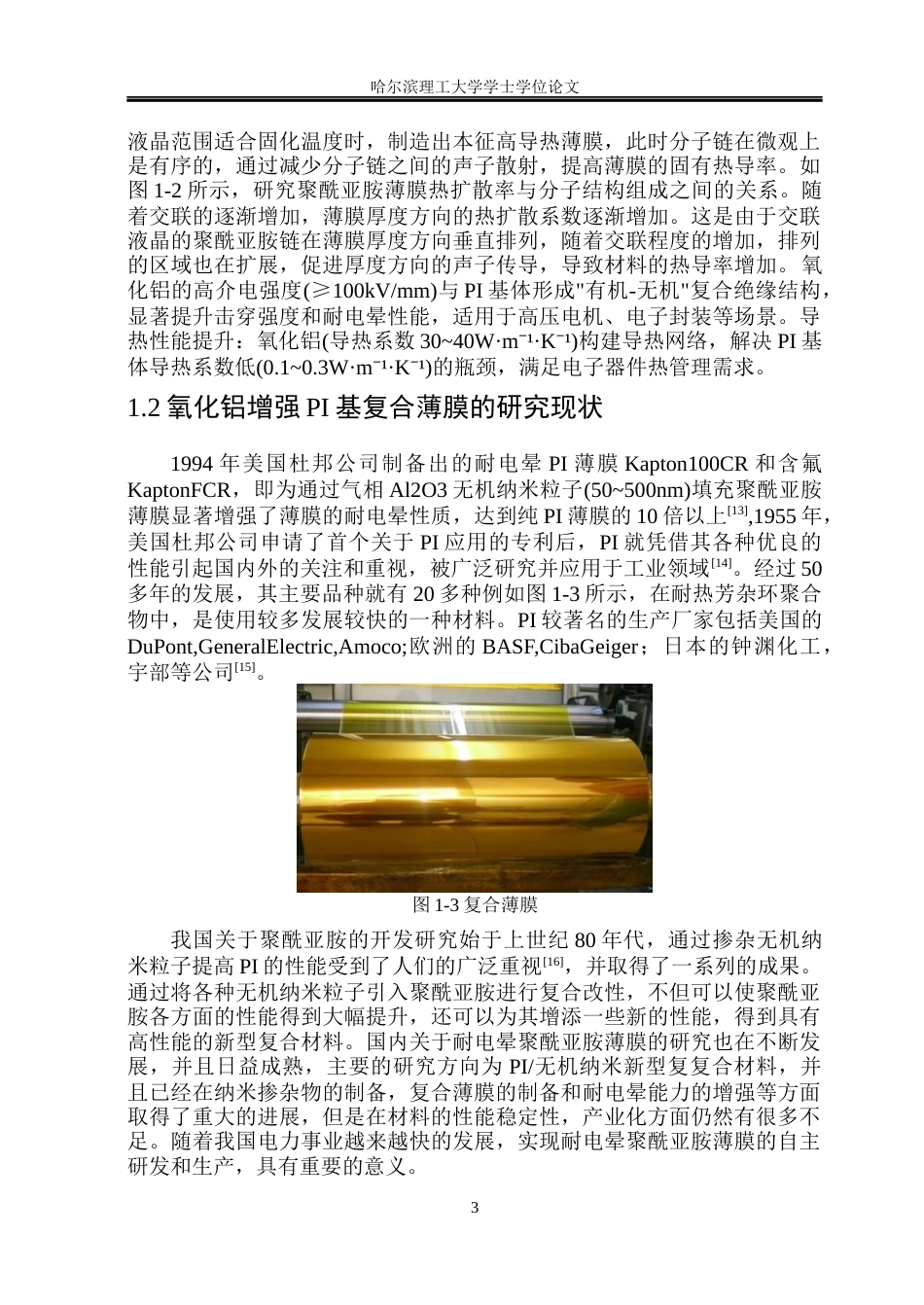

26年WP电气工程及其自动化氧化铝增强PI基复合薄膜的构筑及其电热性能研究23.65-AI8.44(23017字).docx_第9页

9/55页

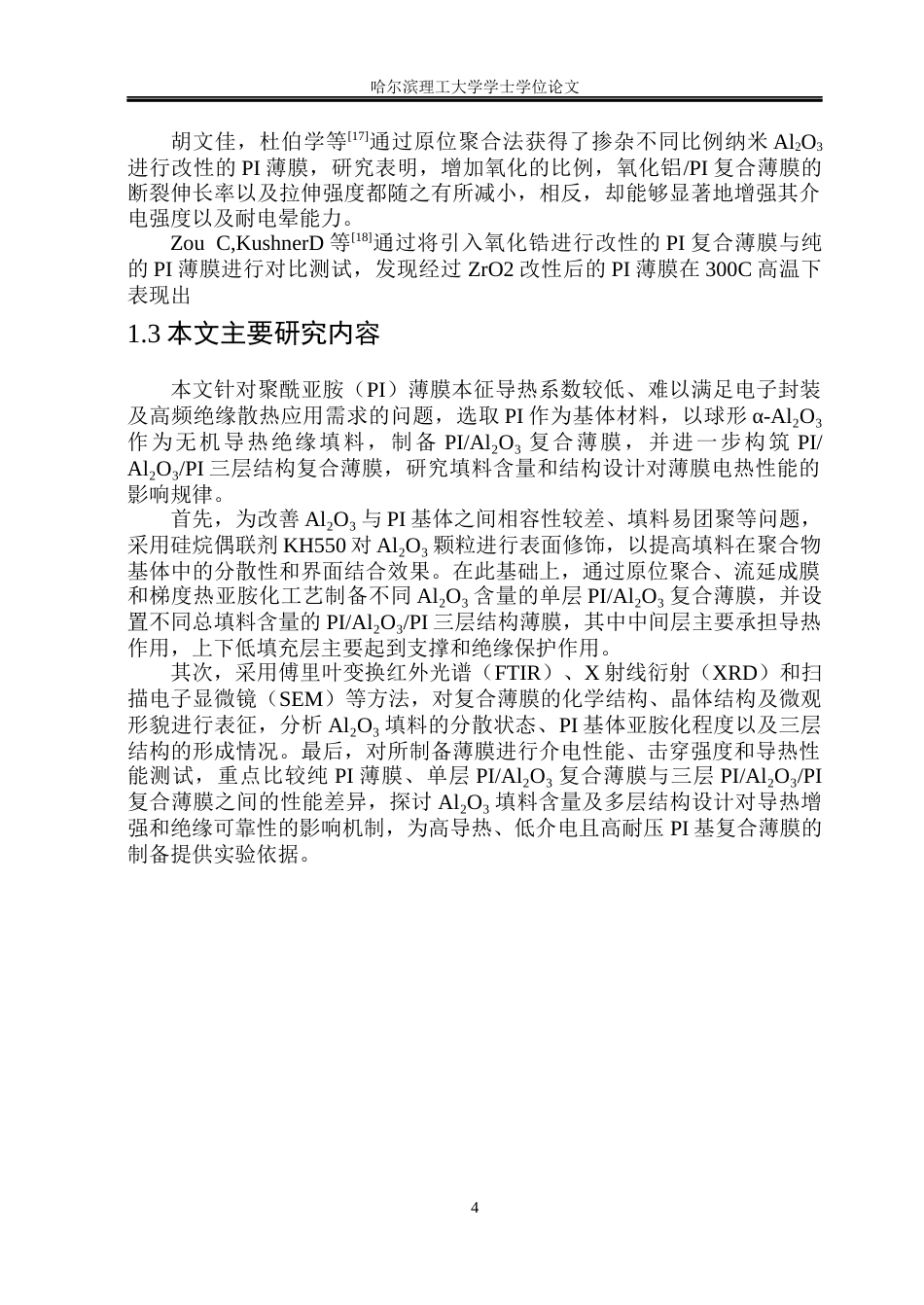

26年WP电气工程及其自动化氧化铝增强PI基复合薄膜的构筑及其电热性能研究23.65-AI8.44(23017字).docx_第10页

10/55页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/55

文本预览下载提示常见问题

II-哈尔滨理工大学学士学位论文氧化铝增强 PI 基复合薄膜构筑及其电热性能研究摘要聚酰亚胺 PI 的本征导热系数较低，只有 0.121W·m ¹·K ¹⁻⁻ ，不能达到电子器件高效散热的要求。本文选用均苯四甲酸二酐和 4,4'-二氨基二苯醚作为单体，并利用球形 α-氧化铝作为填料，该填料拥有高导热和高绝缘的特点。本文用硅烷偶联剂 KH-550 对填料进行表面修饰，以提高有机和无机界面的相容性。本文利用原位聚合和逐层流延梯度热亚胺化工艺，制备了由低填充 PI 支撑层、高填充 PI/Al₂O₃ 导热层、低填充 PI 支撑层组成的三层复合结构薄膜。本文把单层 PI...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
