26年WP工程力学超声钎焊修复铝合金裂纹的显微组织与力学性能研究8.27-AI17.85(23920字).docx

下载本文档

阅读 0
格式 docx
大小 6.1 MB
约49页
2026-06-26
收藏
评论
点赞(0)
海报
举报

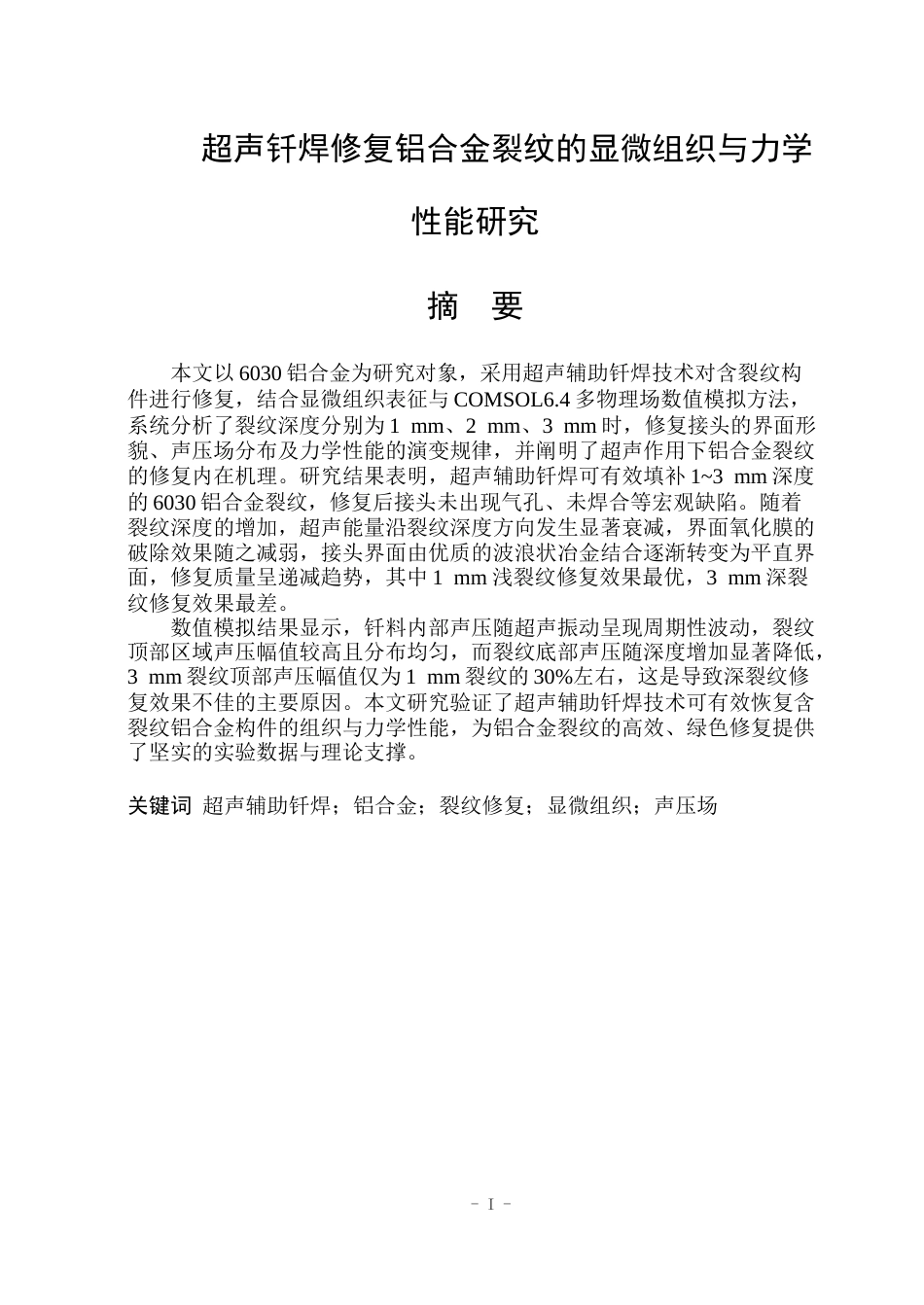

26年WP工程力学超声钎焊修复铝合金裂纹的显微组织与力学性能研究8.27-AI17.85(23920字).docx_第1页

1/49页

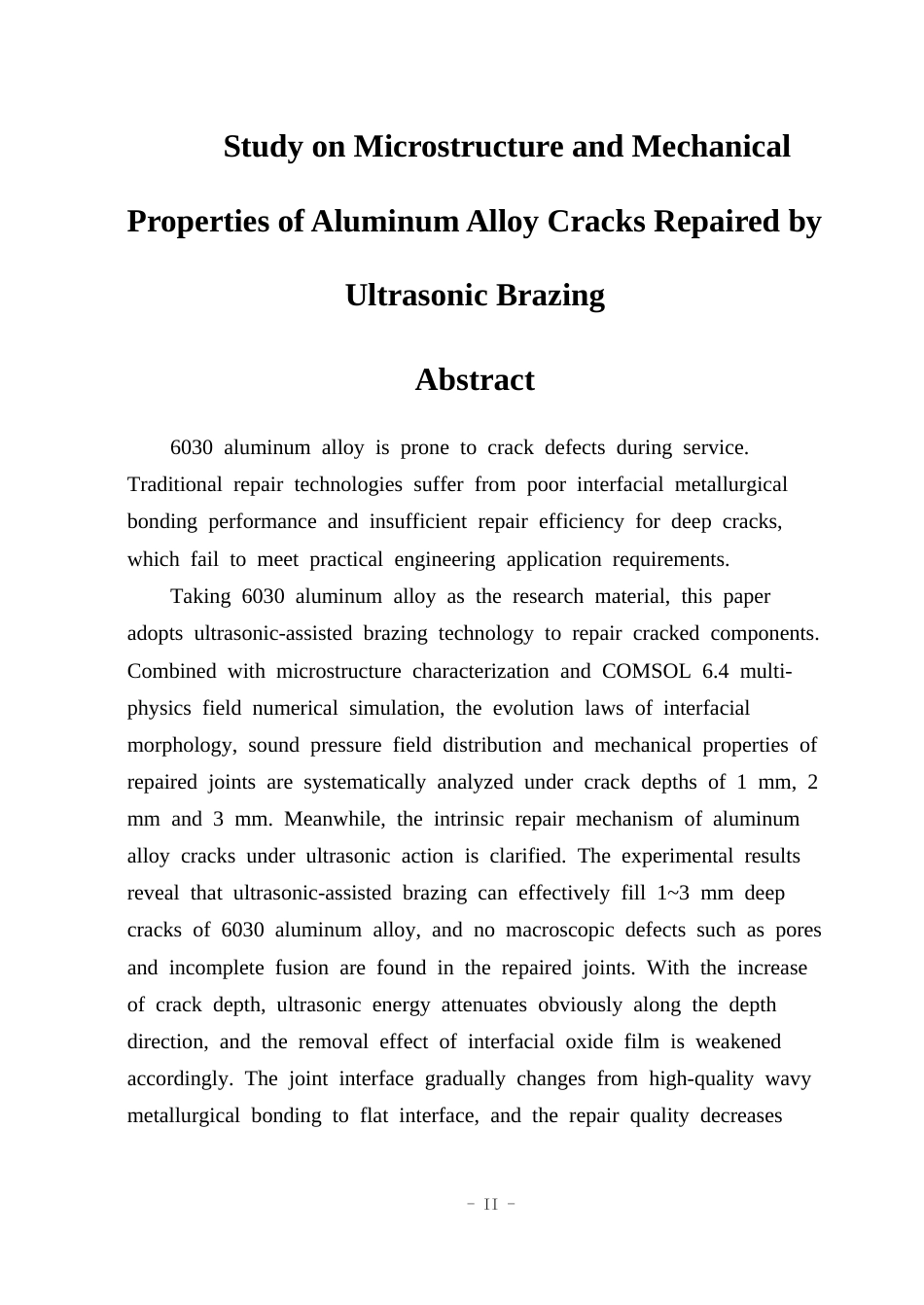

26年WP工程力学超声钎焊修复铝合金裂纹的显微组织与力学性能研究8.27-AI17.85(23920字).docx_第2页

2/49页

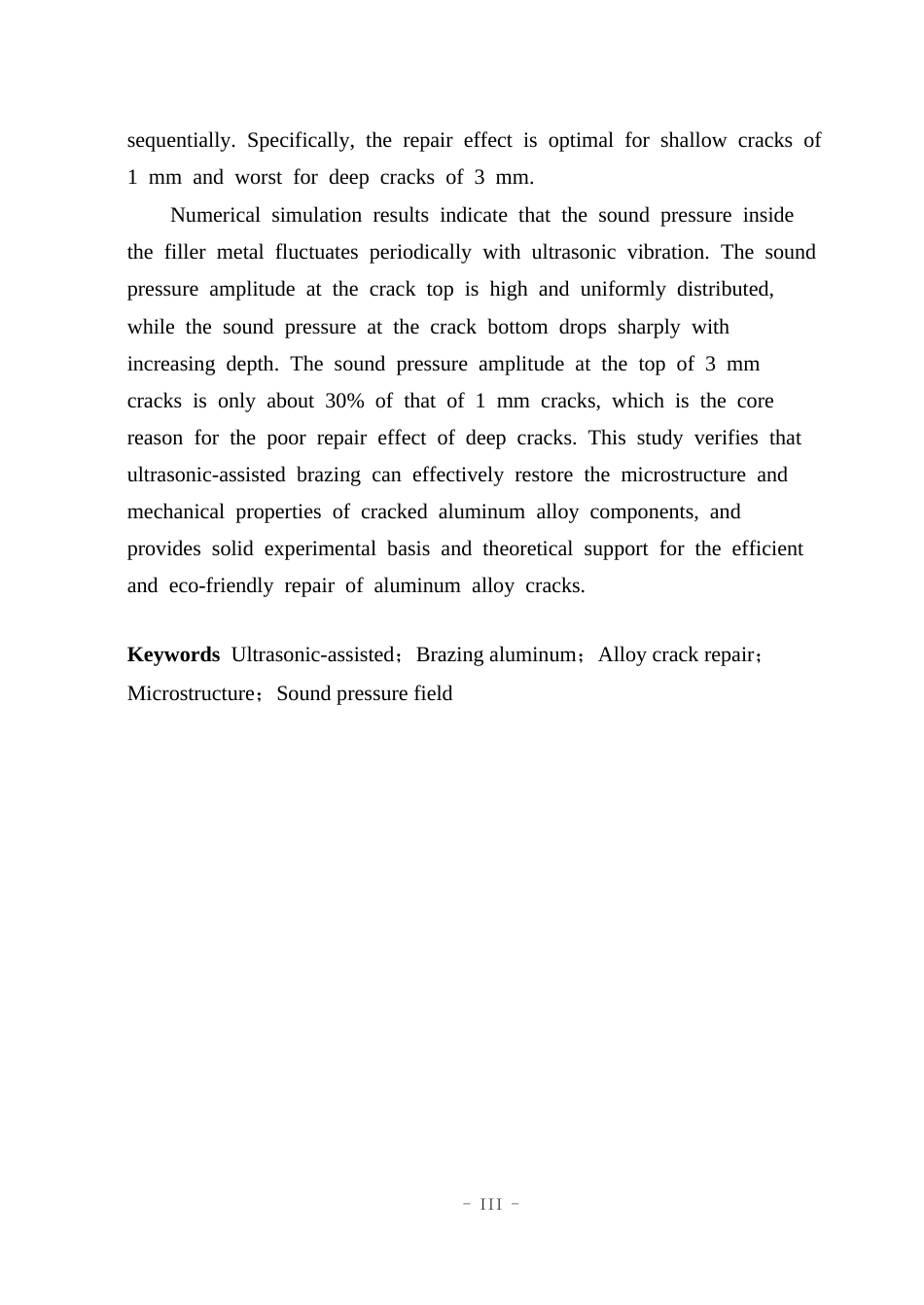

26年WP工程力学超声钎焊修复铝合金裂纹的显微组织与力学性能研究8.27-AI17.85(23920字).docx_第3页

3/49页

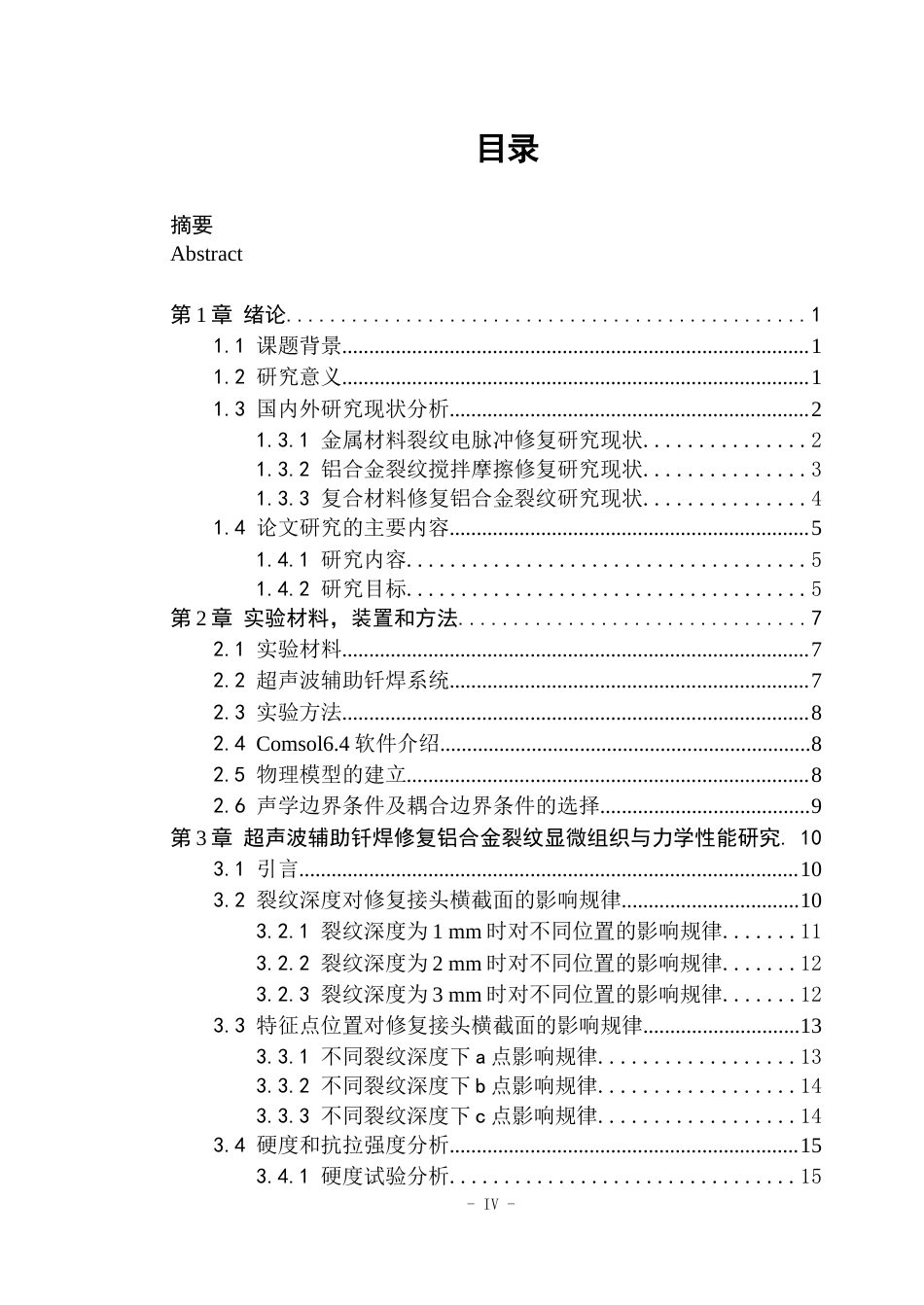

26年WP工程力学超声钎焊修复铝合金裂纹的显微组织与力学性能研究8.27-AI17.85(23920字).docx_第4页

4/49页

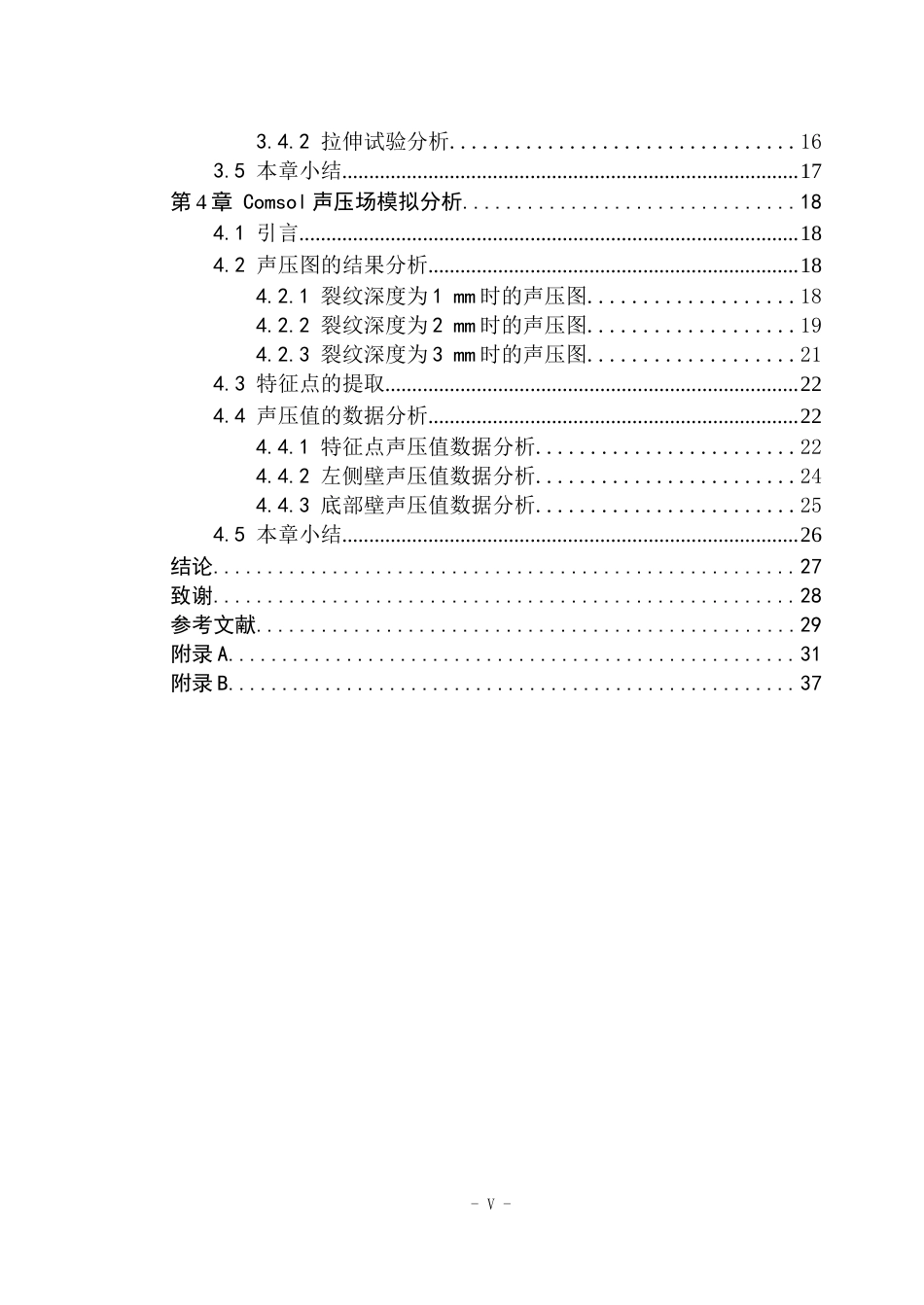

26年WP工程力学超声钎焊修复铝合金裂纹的显微组织与力学性能研究8.27-AI17.85(23920字).docx_第5页

5/49页

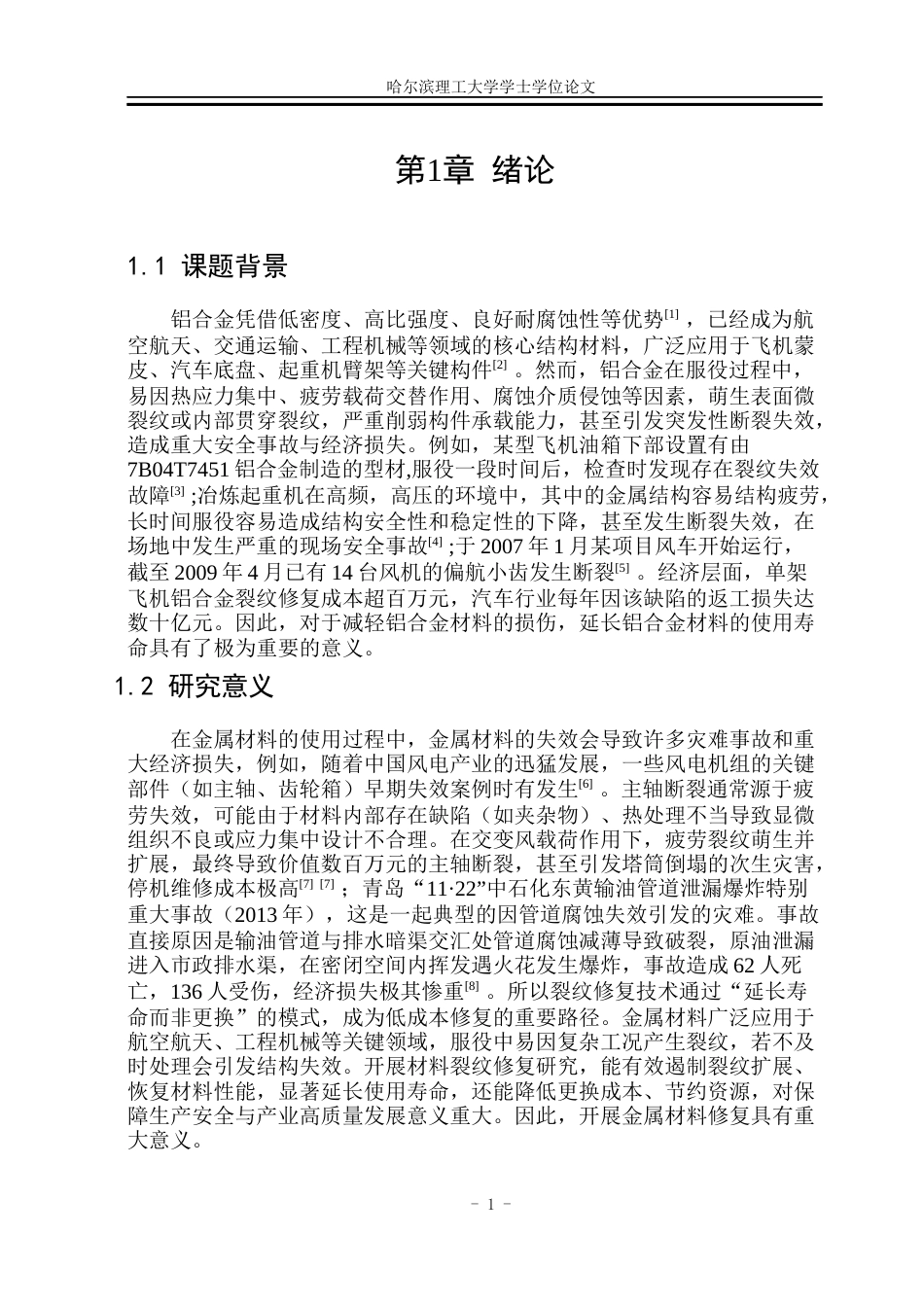

26年WP工程力学超声钎焊修复铝合金裂纹的显微组织与力学性能研究8.27-AI17.85(23920字).docx_第6页

6/49页

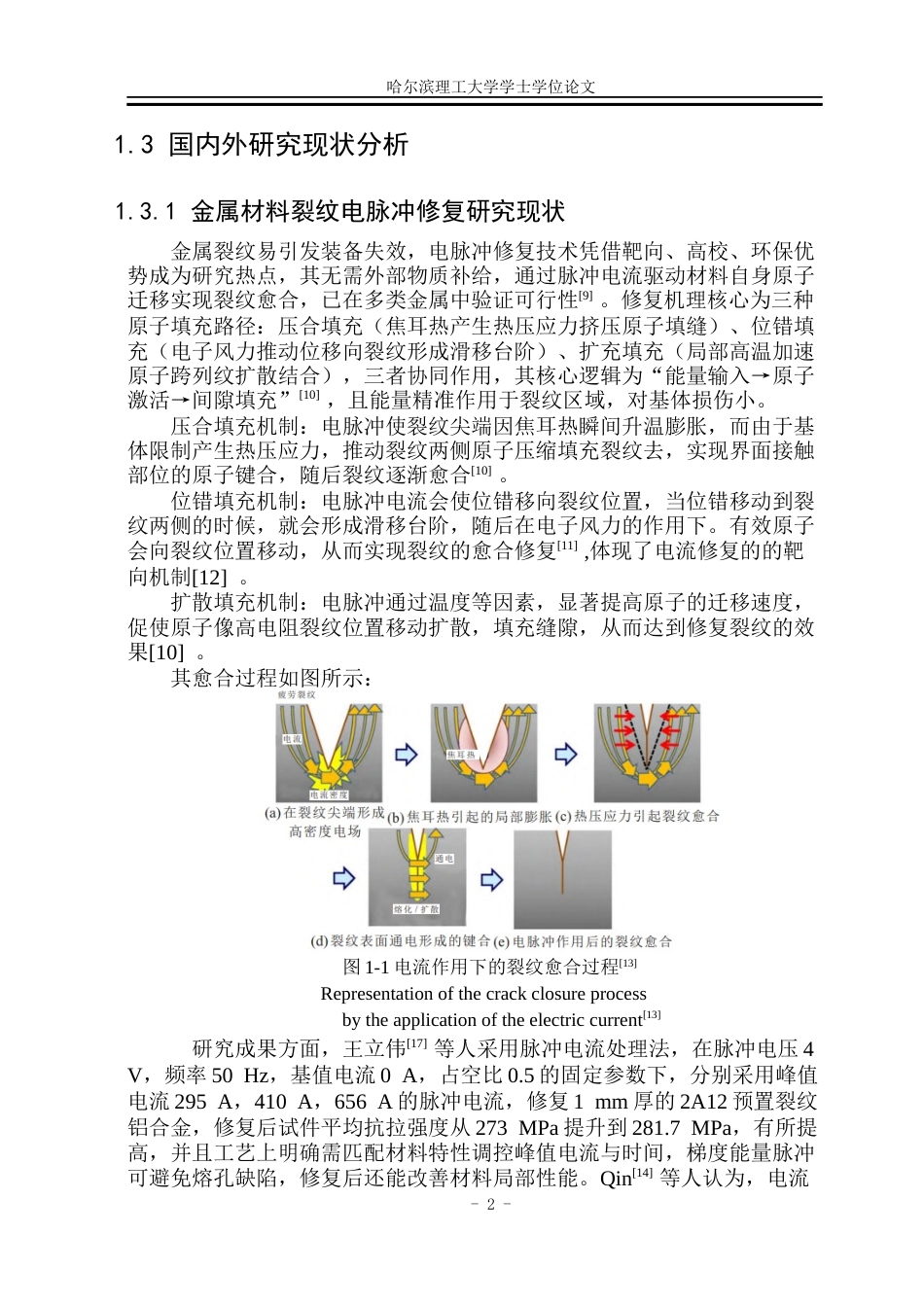

26年WP工程力学超声钎焊修复铝合金裂纹的显微组织与力学性能研究8.27-AI17.85(23920字).docx_第7页

7/49页

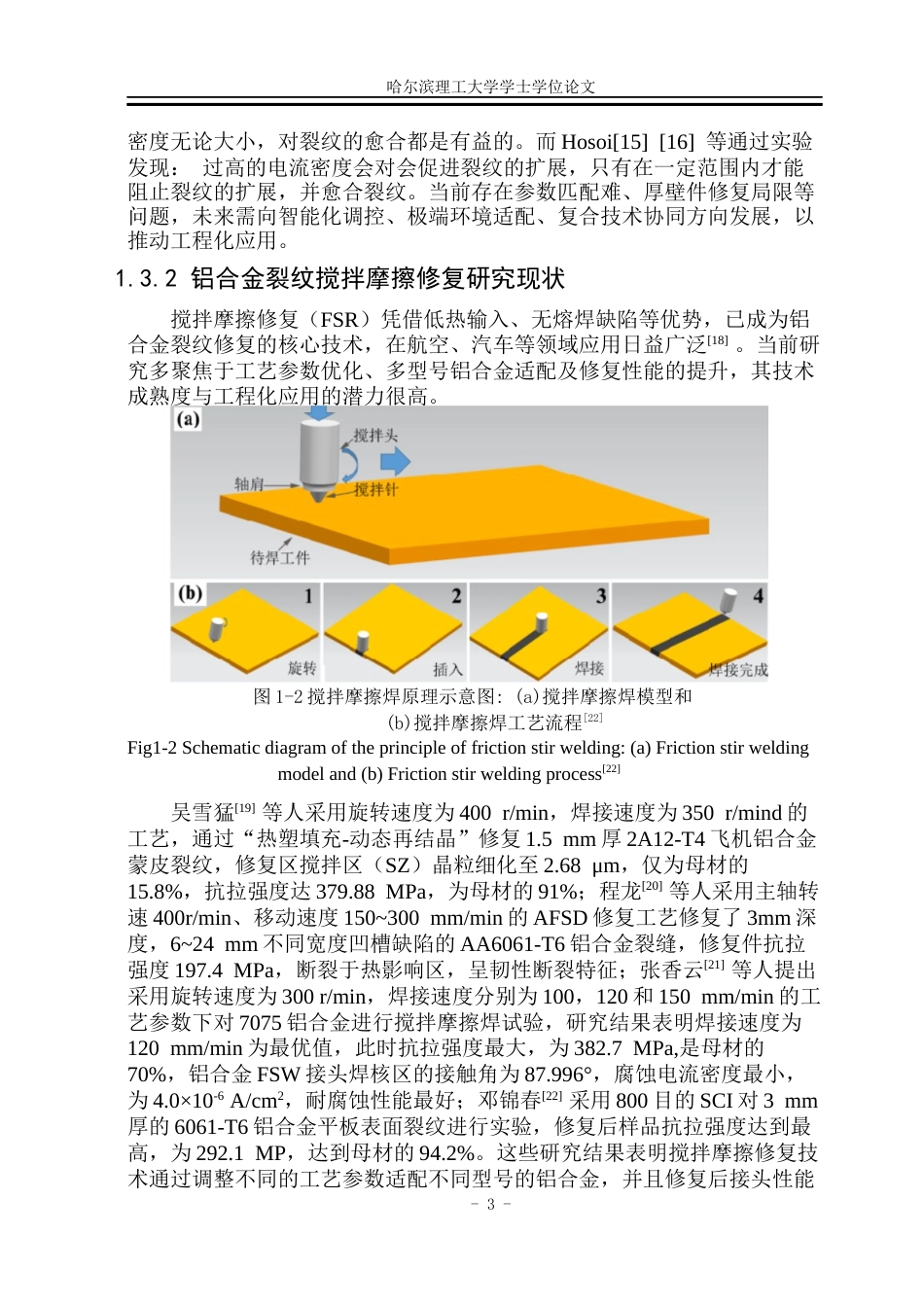

26年WP工程力学超声钎焊修复铝合金裂纹的显微组织与力学性能研究8.27-AI17.85(23920字).docx_第8页

8/49页

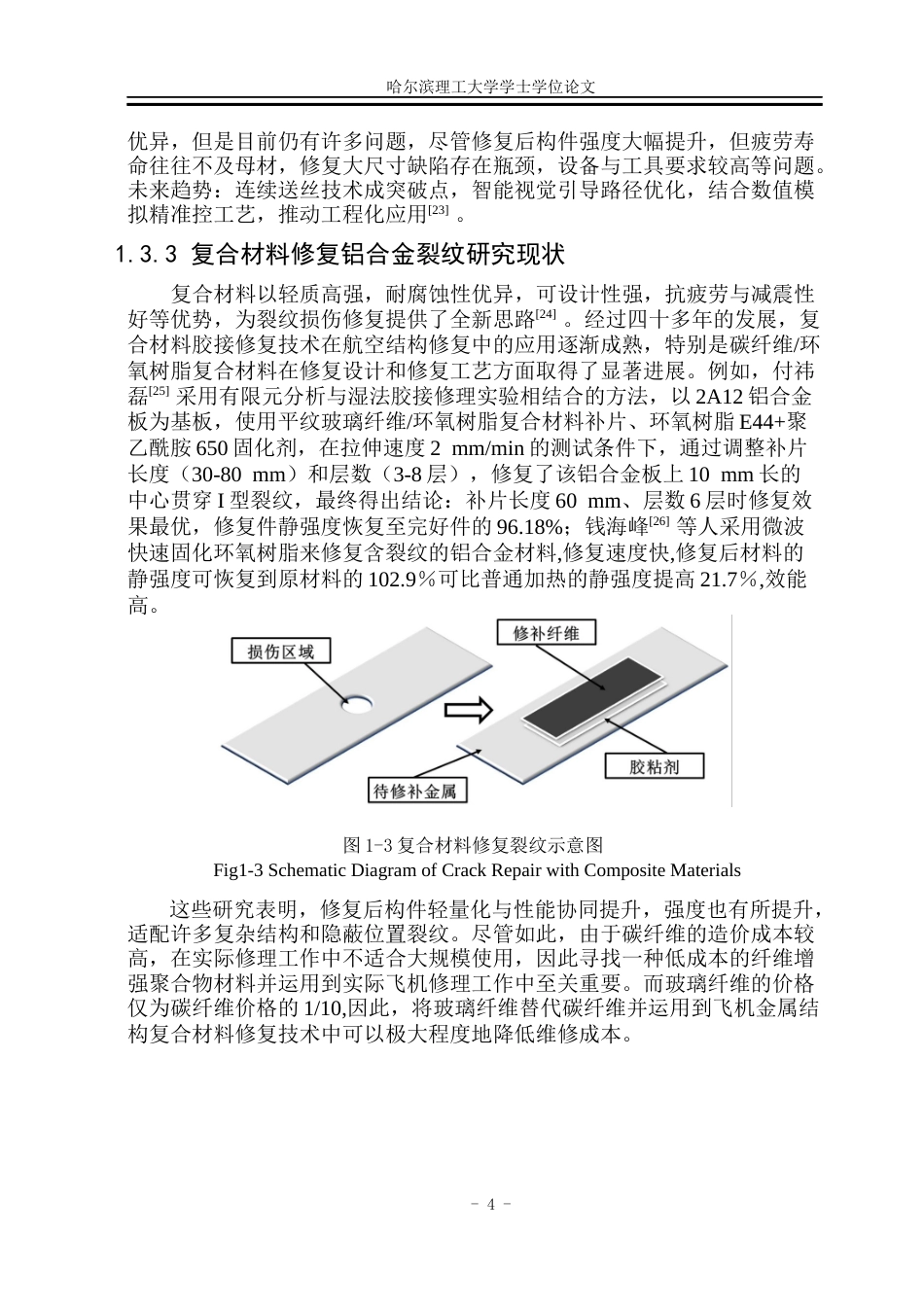

26年WP工程力学超声钎焊修复铝合金裂纹的显微组织与力学性能研究8.27-AI17.85(23920字).docx_第9页

9/49页

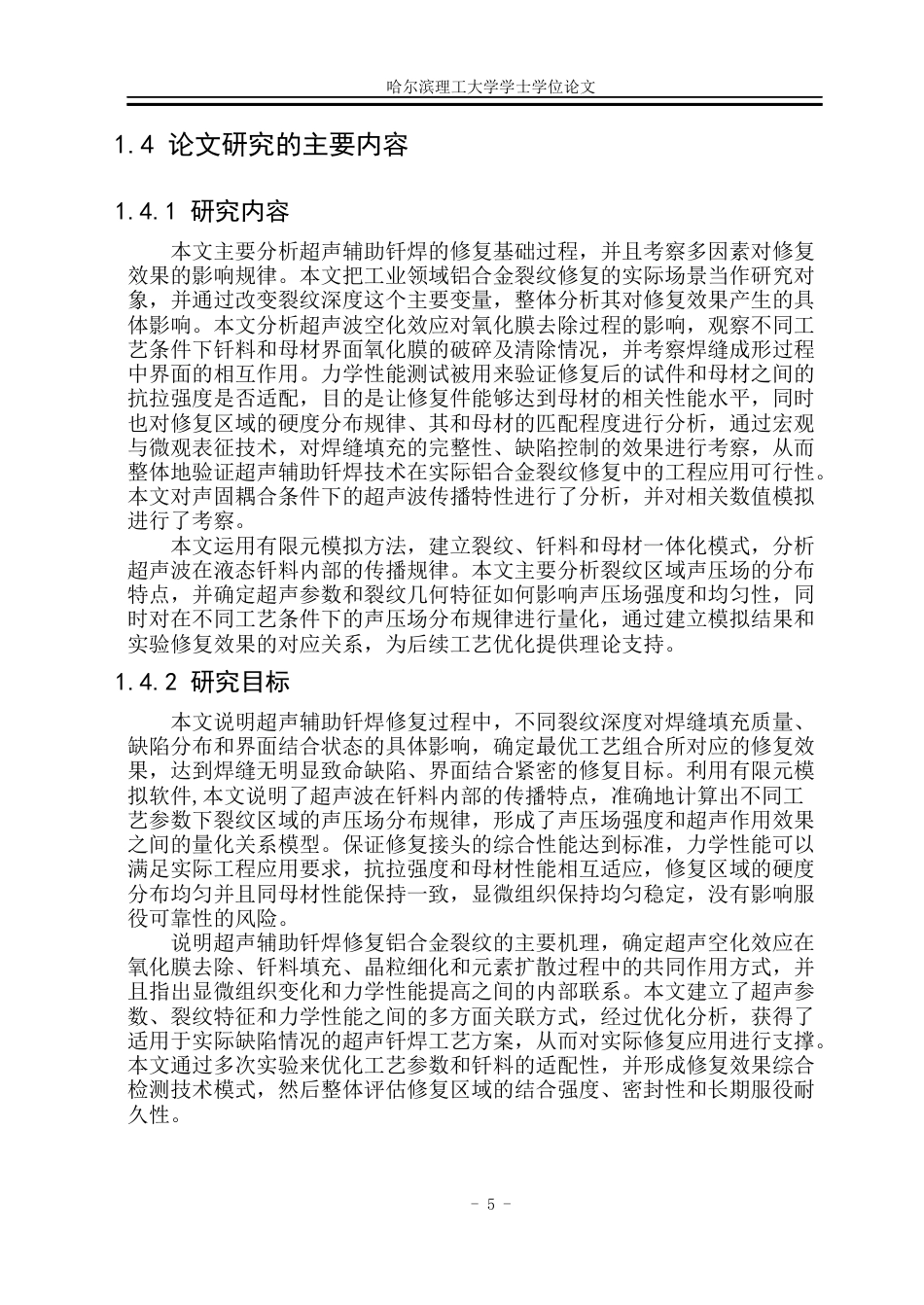

26年WP工程力学超声钎焊修复铝合金裂纹的显微组织与力学性能研究8.27-AI17.85(23920字).docx_第10页

10/49页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/49

文本预览下载提示常见问题

- I -超声钎焊修复铝合金裂纹的显微组织与力学性能研究摘要本文以 6030 铝合金为研究对象，采用超声辅助钎焊技术对含裂纹构件进行修复，结合显微组织表征与 COMSOL6.4 多物理场数值模拟方法，系统分析了裂纹深度分别为 1 mm、2 mm、3 mm 时，修复接头的界面形貌、声压场分布及力学性能的演变规律，并阐明了超声作用下铝合金裂纹的修复内在机理。研究结果表明，超声辅助钎焊可有效填补 1~3 mm 深度的 6030 铝合金裂纹，修复后接头未出现气孔、未焊合等宏观缺陷。随着裂纹深度的增加，超声能量沿裂纹深度方向发生显著衰减，界面氧化膜的破除效果随之减弱...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
