26年WP金属材料工程 2024Al合金形变热处理组织与性能21.13-AI9.92.docx

下载本文档

阅读 0
格式 docx
大小 6.17 MB
约34页
2026-06-26
收藏
评论
点赞(0)
海报
举报

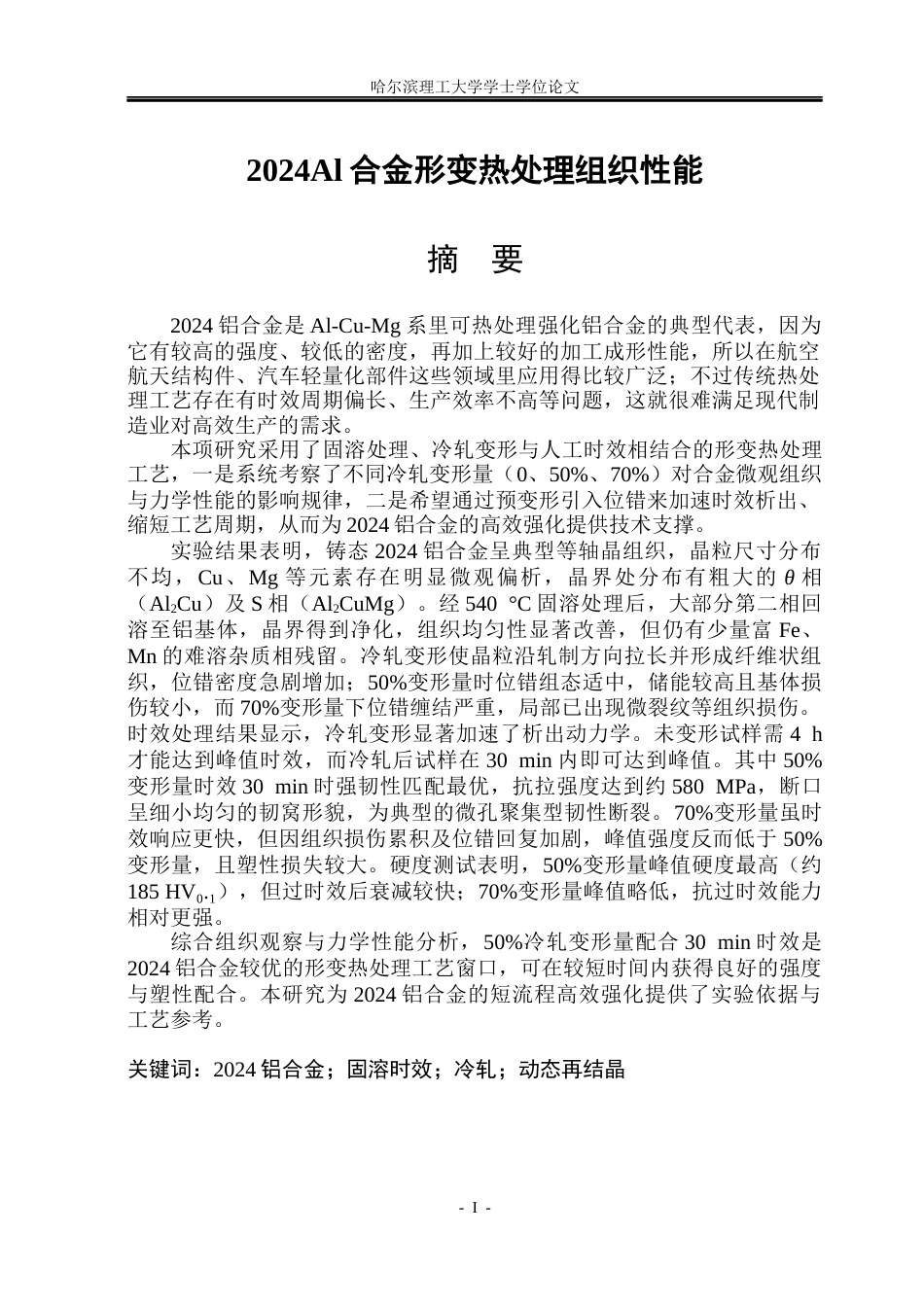

26年WP金属材料工程 2024Al合金形变热处理组织与性能21.13-AI9.92.docx_第1页

1/34页

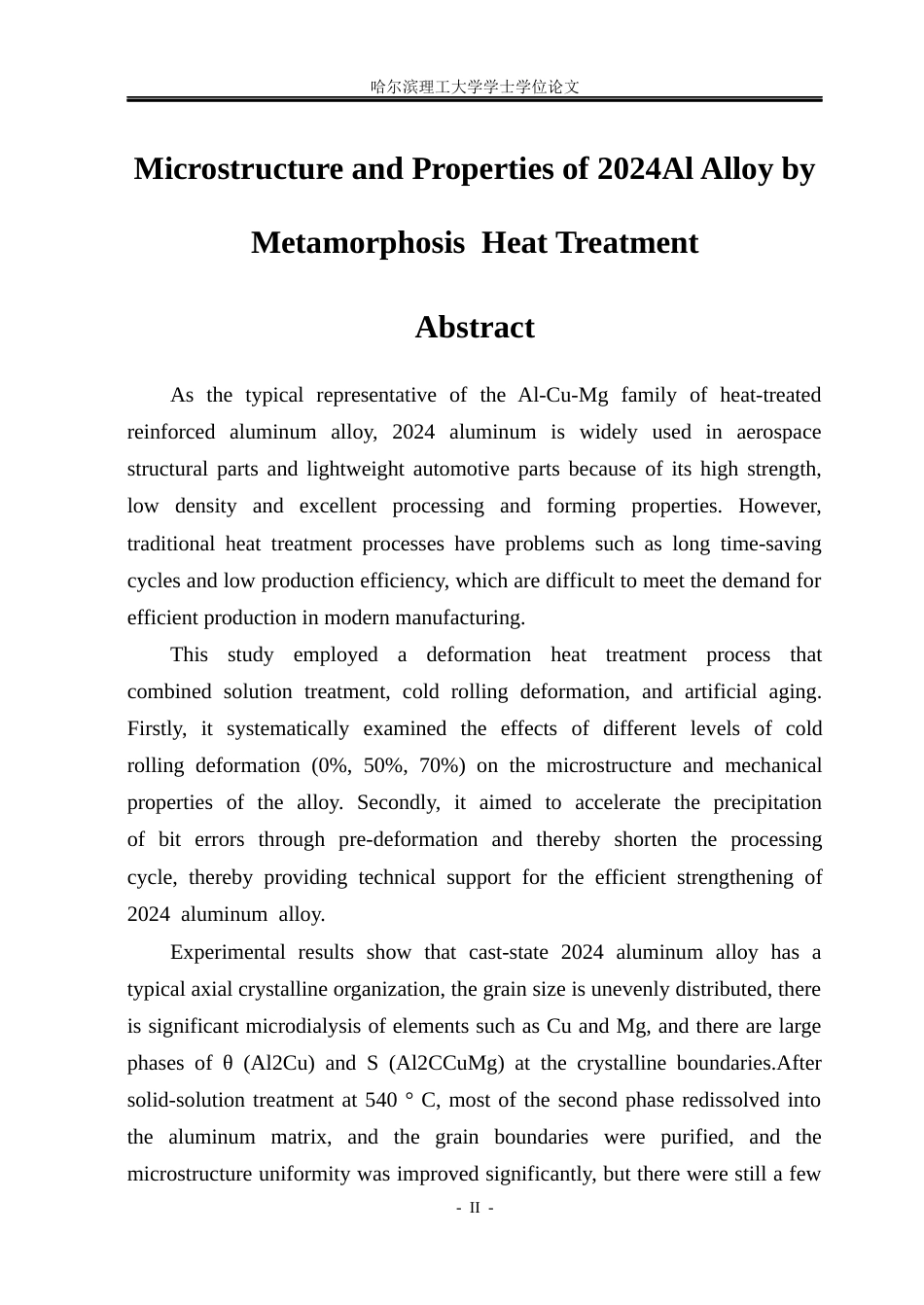

26年WP金属材料工程 2024Al合金形变热处理组织与性能21.13-AI9.92.docx_第2页

2/34页

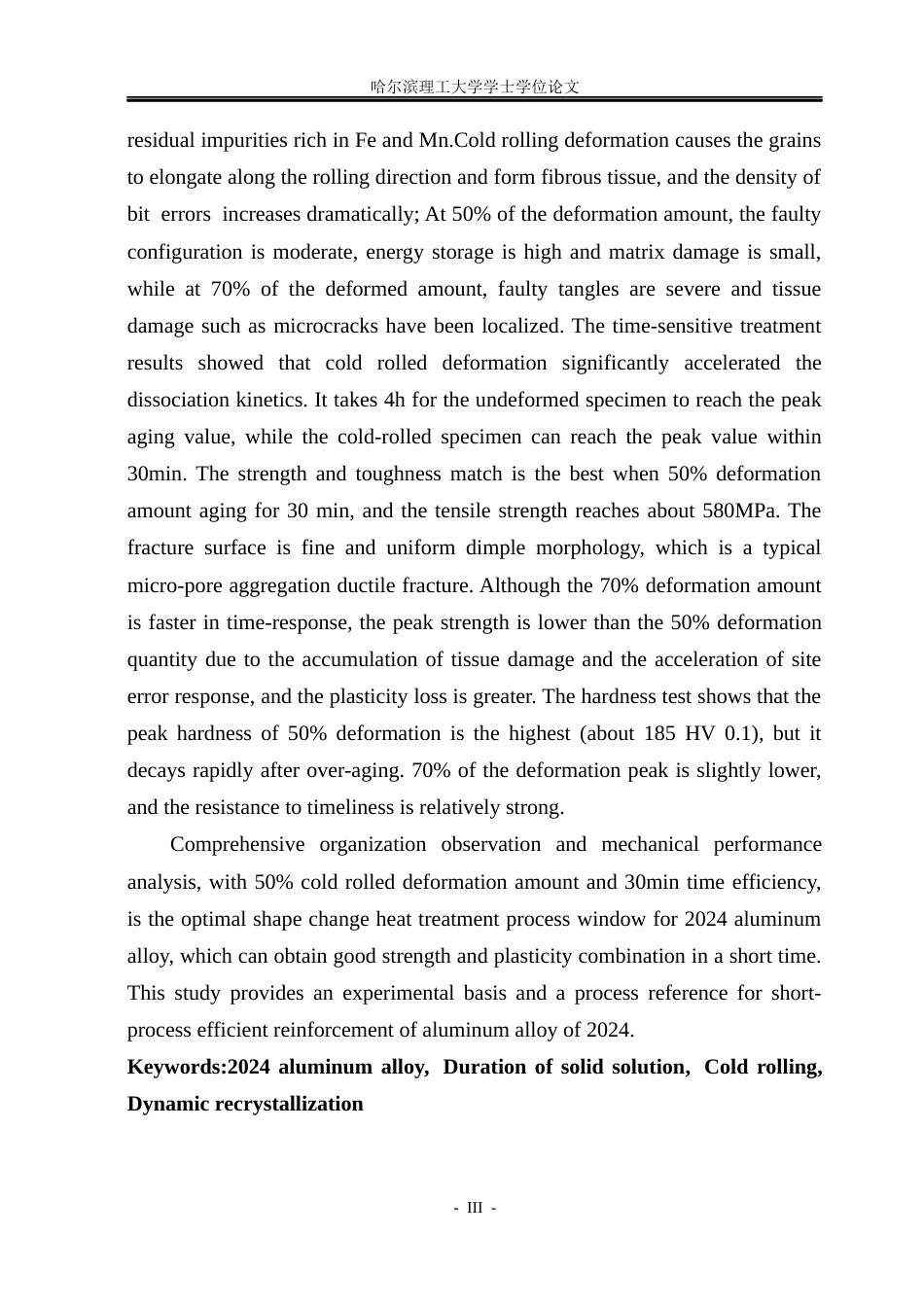

26年WP金属材料工程 2024Al合金形变热处理组织与性能21.13-AI9.92.docx_第3页

3/34页

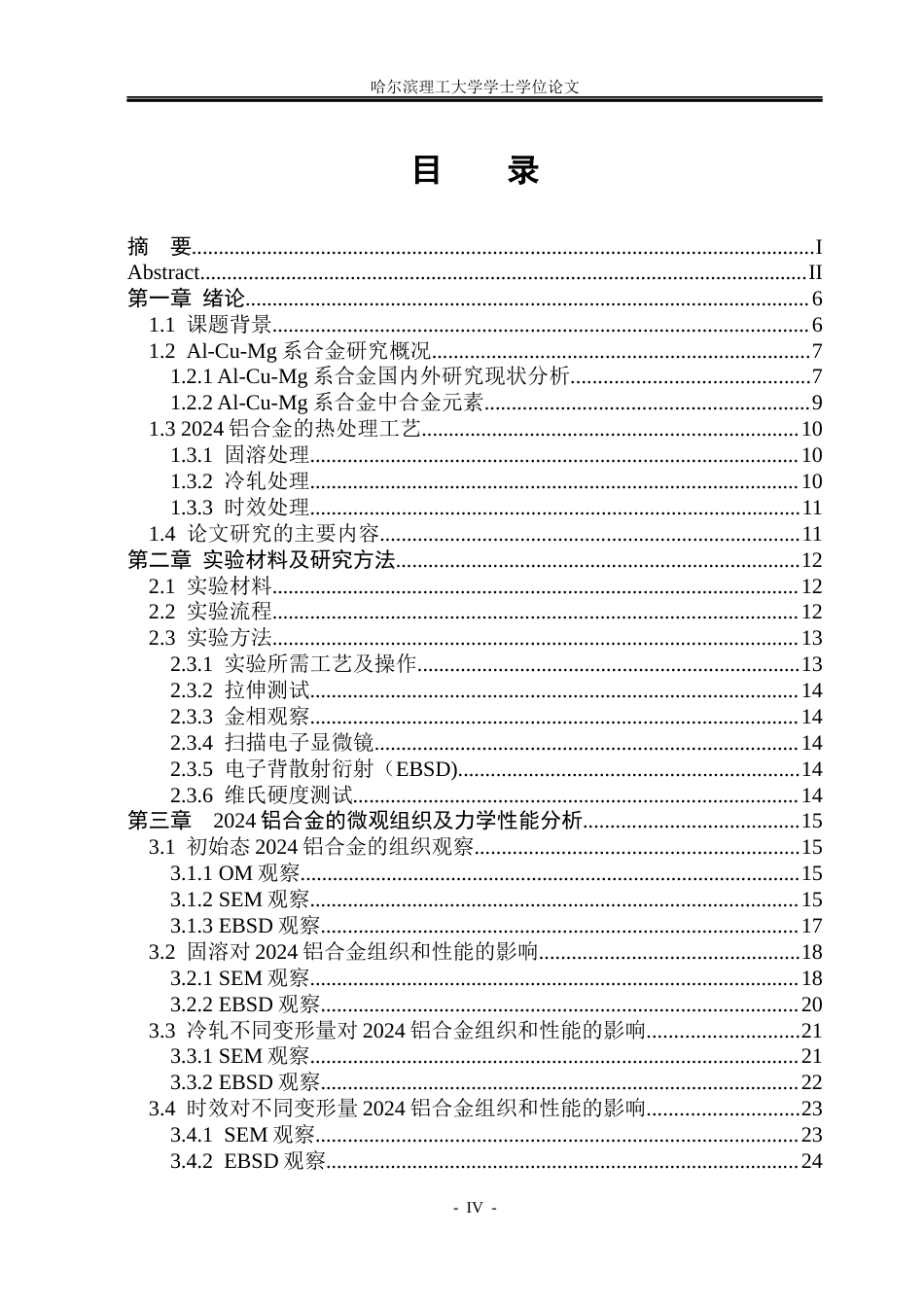

26年WP金属材料工程 2024Al合金形变热处理组织与性能21.13-AI9.92.docx_第4页

4/34页

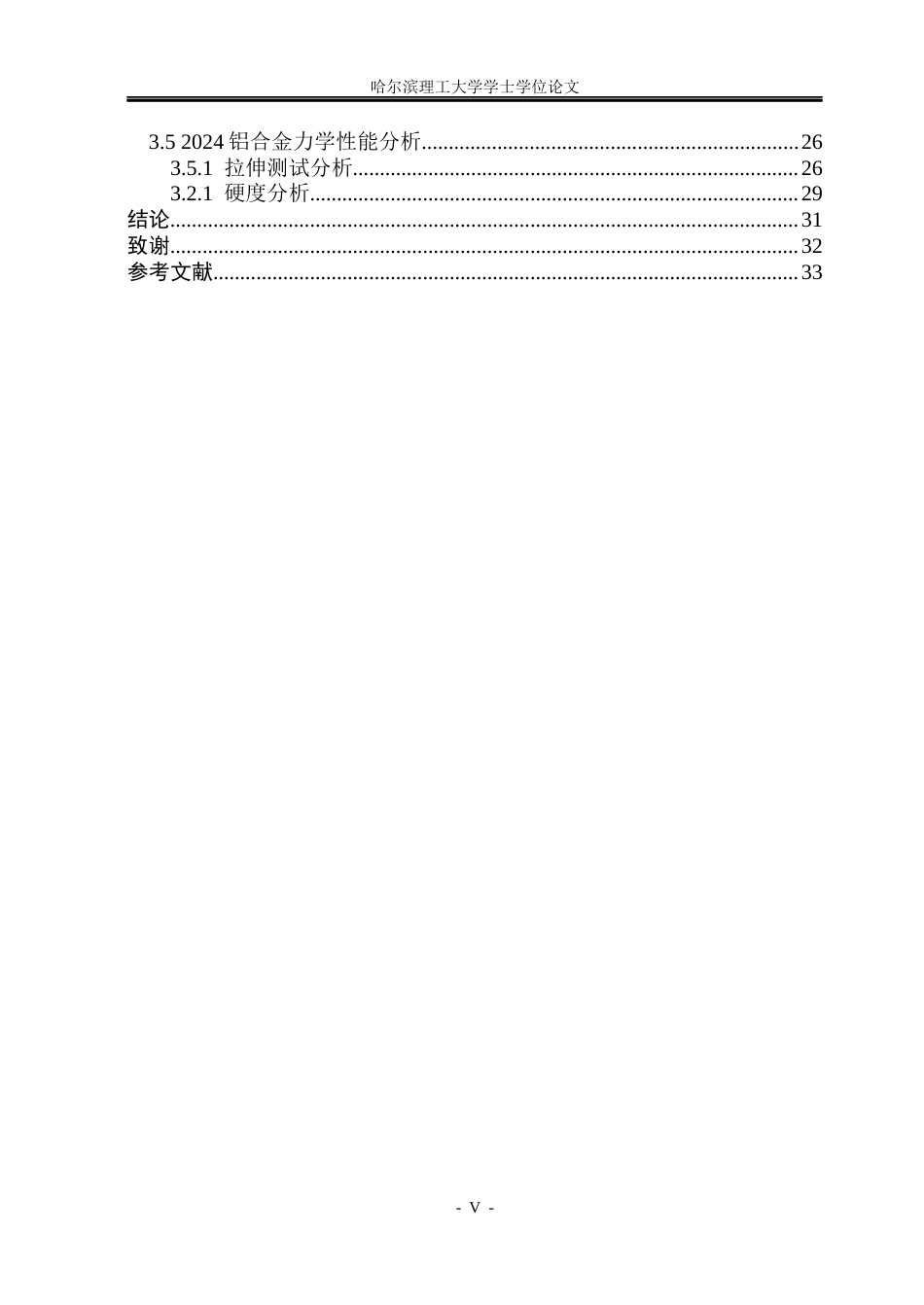

26年WP金属材料工程 2024Al合金形变热处理组织与性能21.13-AI9.92.docx_第5页

5/34页

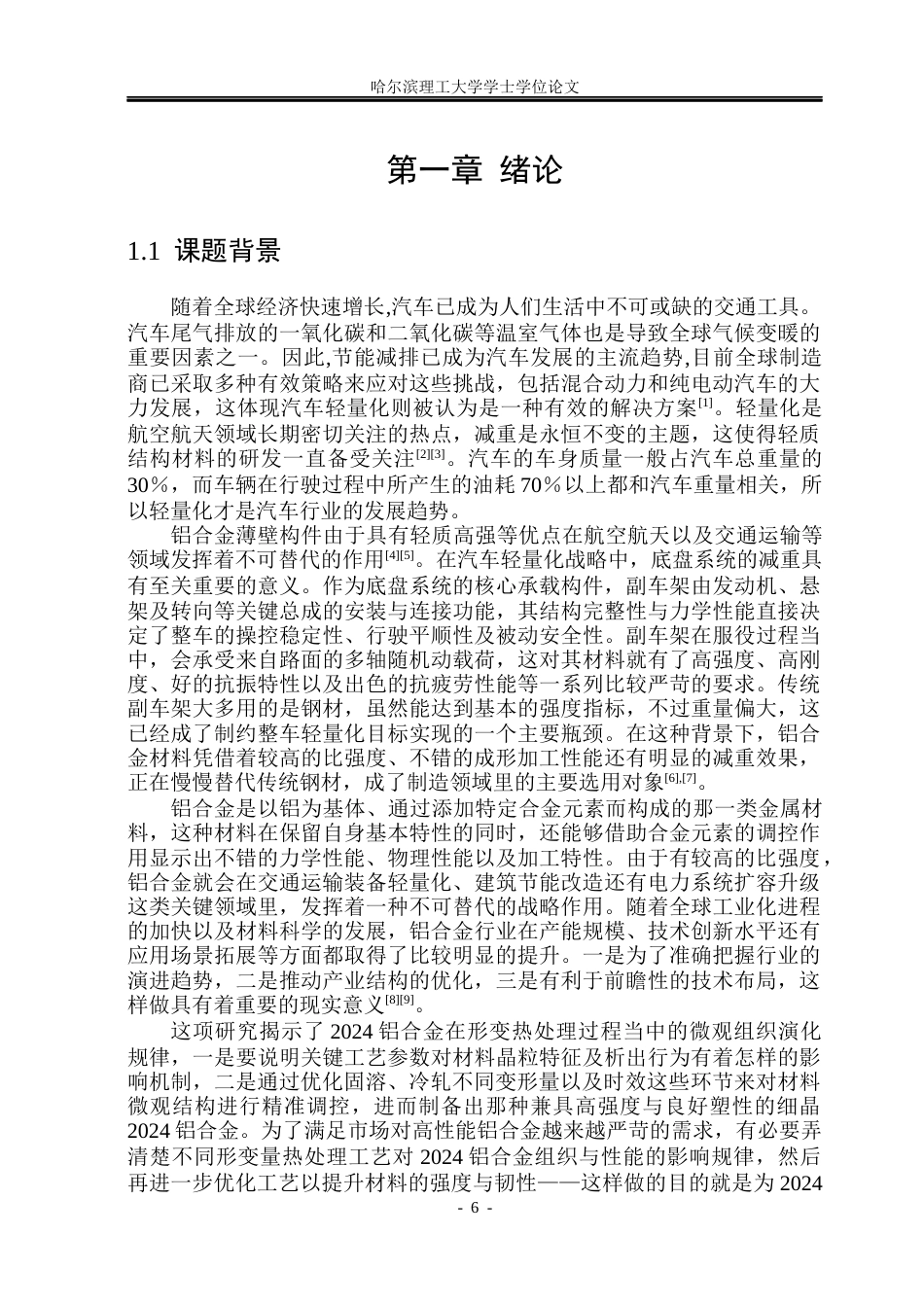

26年WP金属材料工程 2024Al合金形变热处理组织与性能21.13-AI9.92.docx_第6页

6/34页

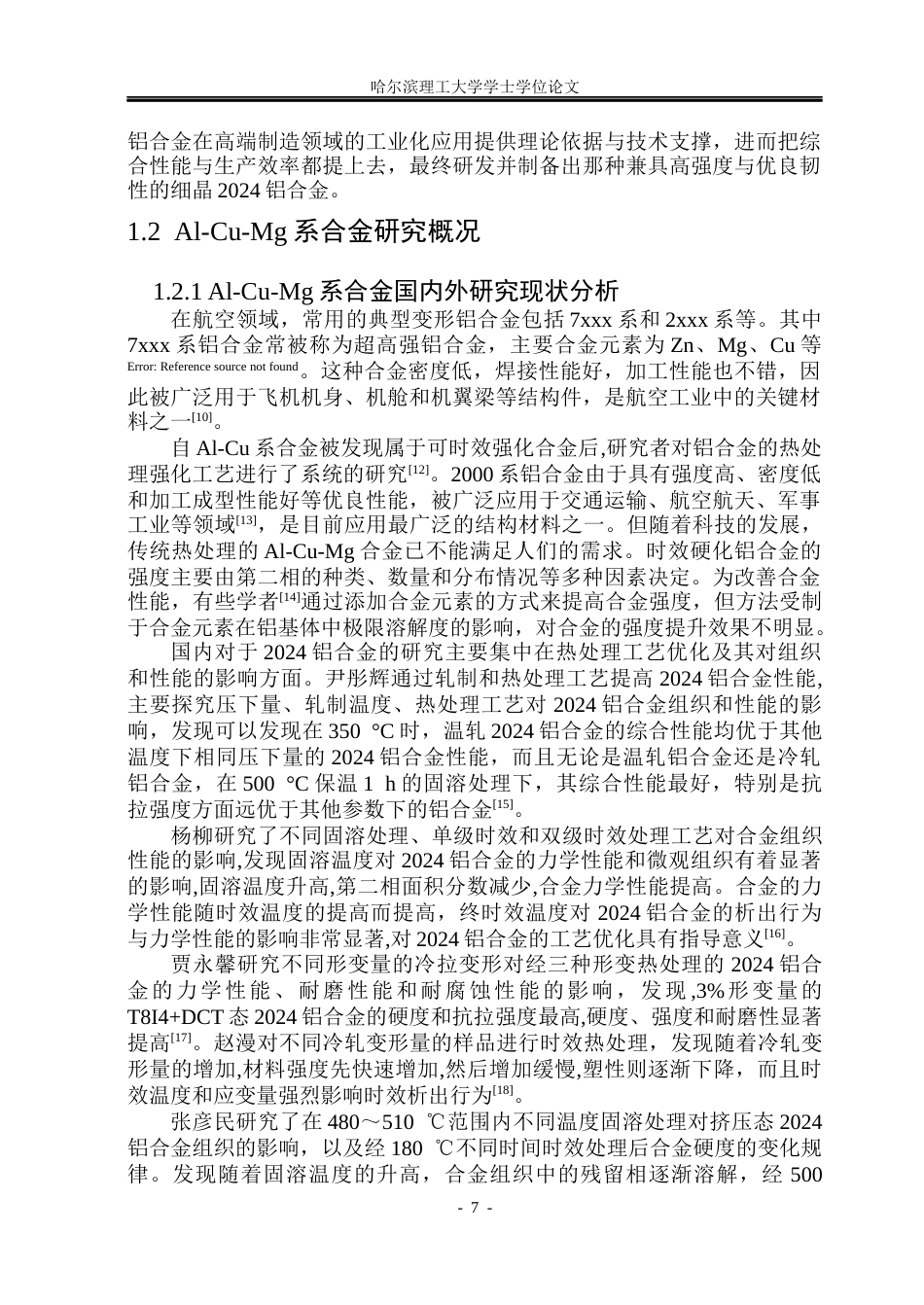

26年WP金属材料工程 2024Al合金形变热处理组织与性能21.13-AI9.92.docx_第7页

7/34页

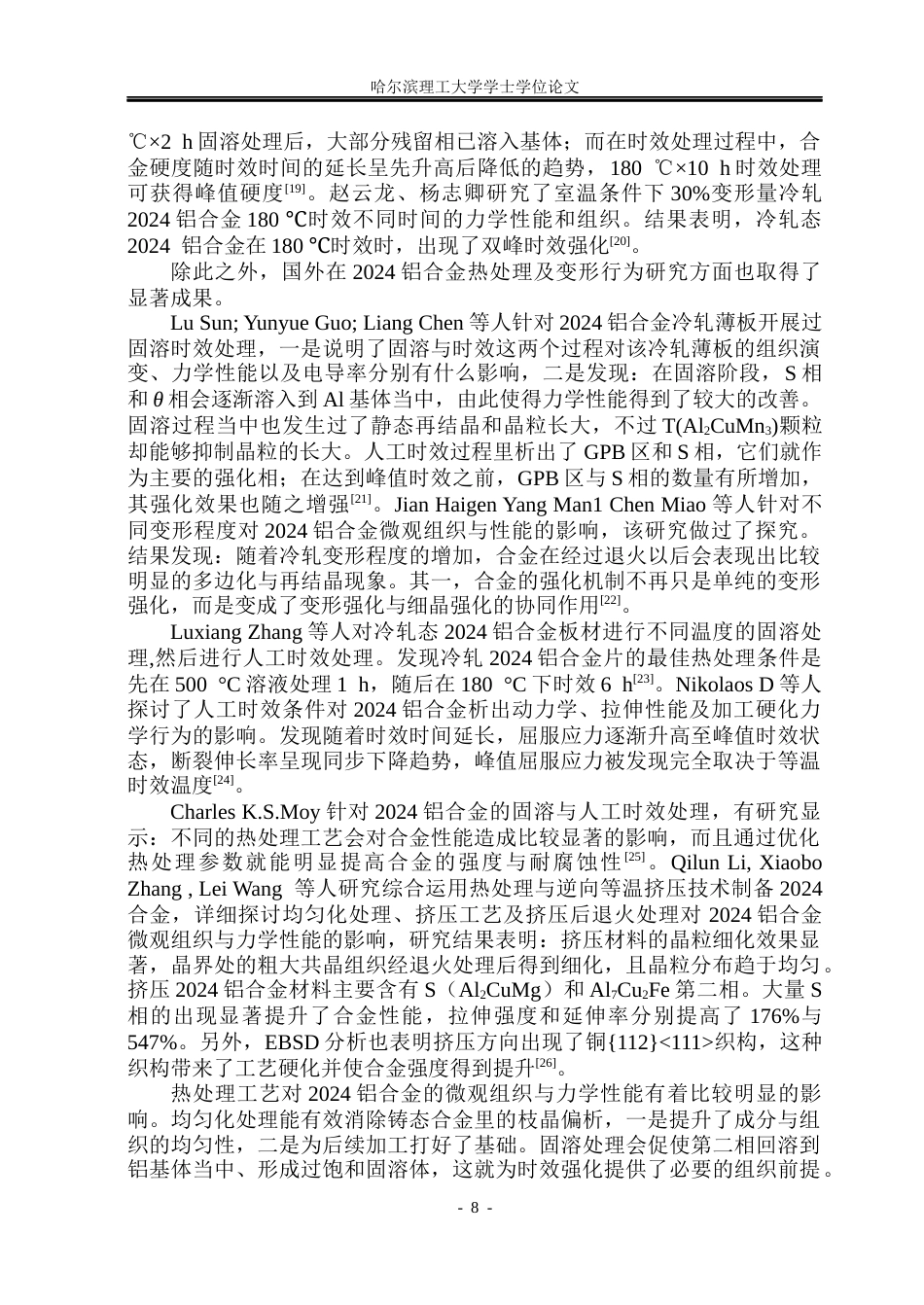

26年WP金属材料工程 2024Al合金形变热处理组织与性能21.13-AI9.92.docx_第8页

8/34页

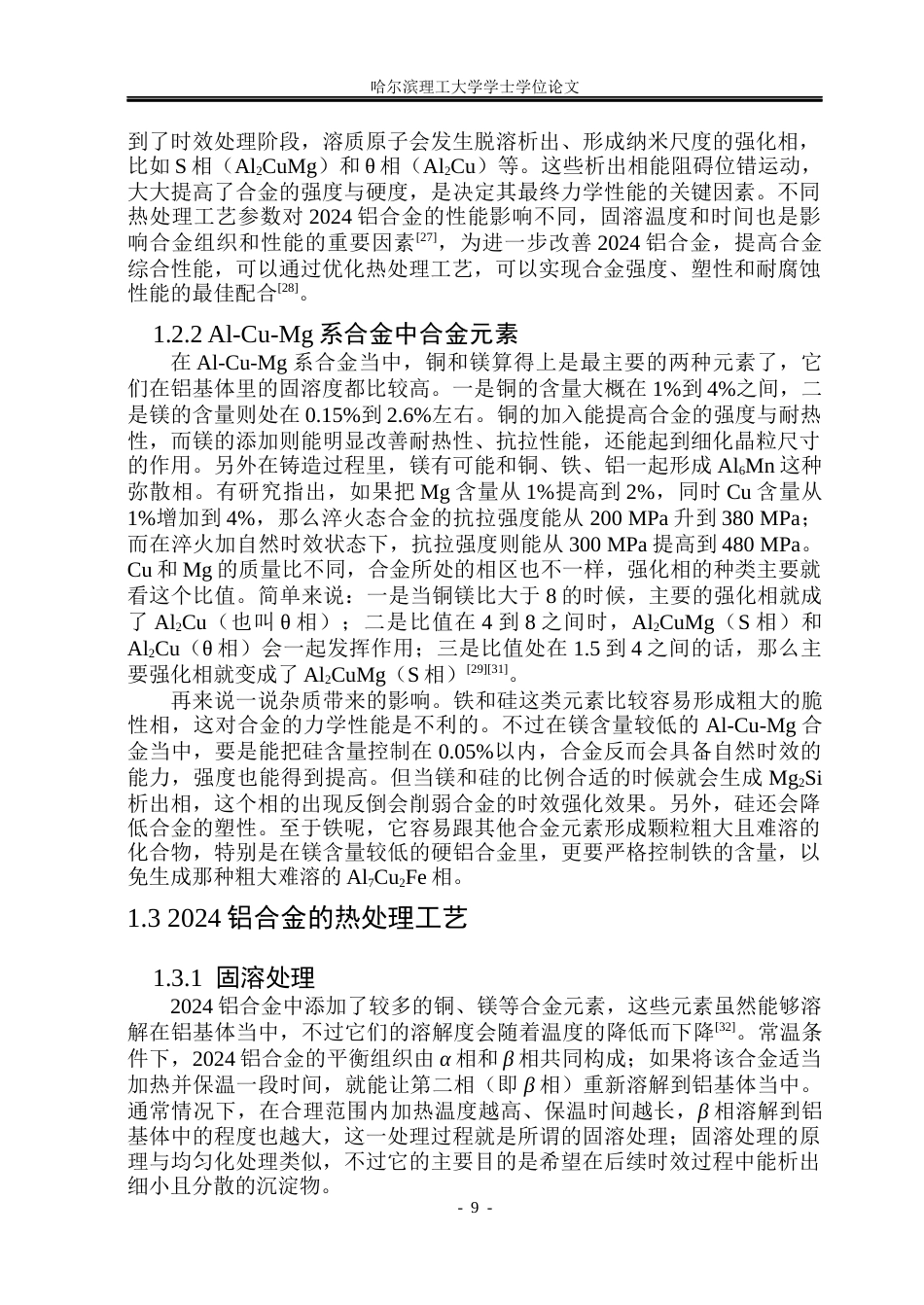

26年WP金属材料工程 2024Al合金形变热处理组织与性能21.13-AI9.92.docx_第9页

9/34页

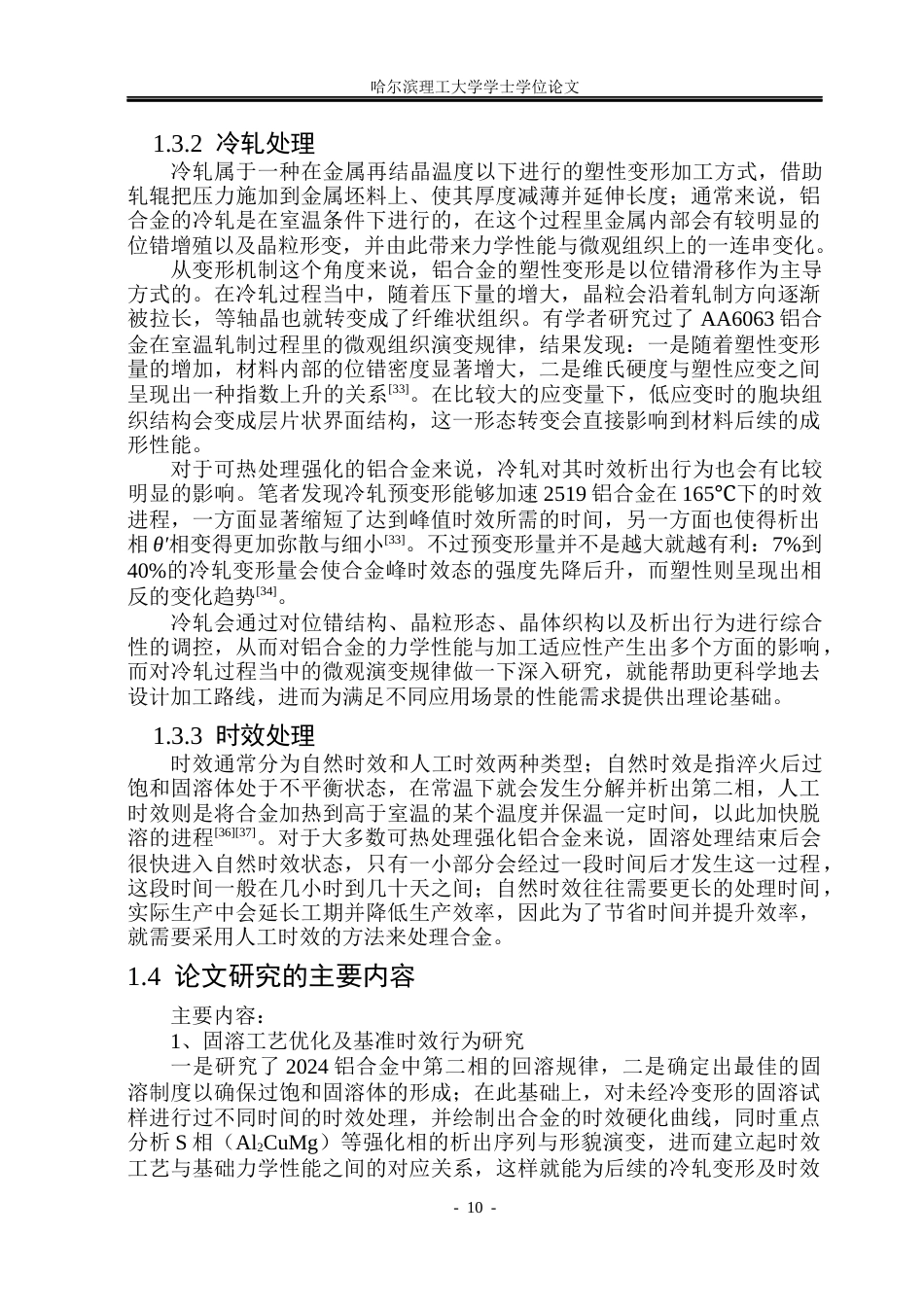

26年WP金属材料工程 2024Al合金形变热处理组织与性能21.13-AI9.92.docx_第10页

10/34页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/34

文本预览下载提示常见问题

哈尔滨理工大学学士学位论文- I -2024Al 合金形变热处理组织性能摘要2024 铝合金是 Al-Cu-Mg 系里可热处理强化铝合金的典型代表，因为它有较高的强度、较低的密度，再加上较好的加工成形性能，所以在航空航天结构件、汽车轻量化部件这些领域里应用得比较广泛；不过传统热处理工艺存在有时效周期偏长、生产效率不高等问题，这就很难满足现代制造业对高效生产的需求。本项研究采用了固溶处理、冷轧变形与人工时效相结合的形变热处理工艺，一是系统考察了不同冷轧变形量（0、50%、70%）对合金微观组织与力学性能的影响规律，二是希望通过预变形引入位错来加速时效析...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
