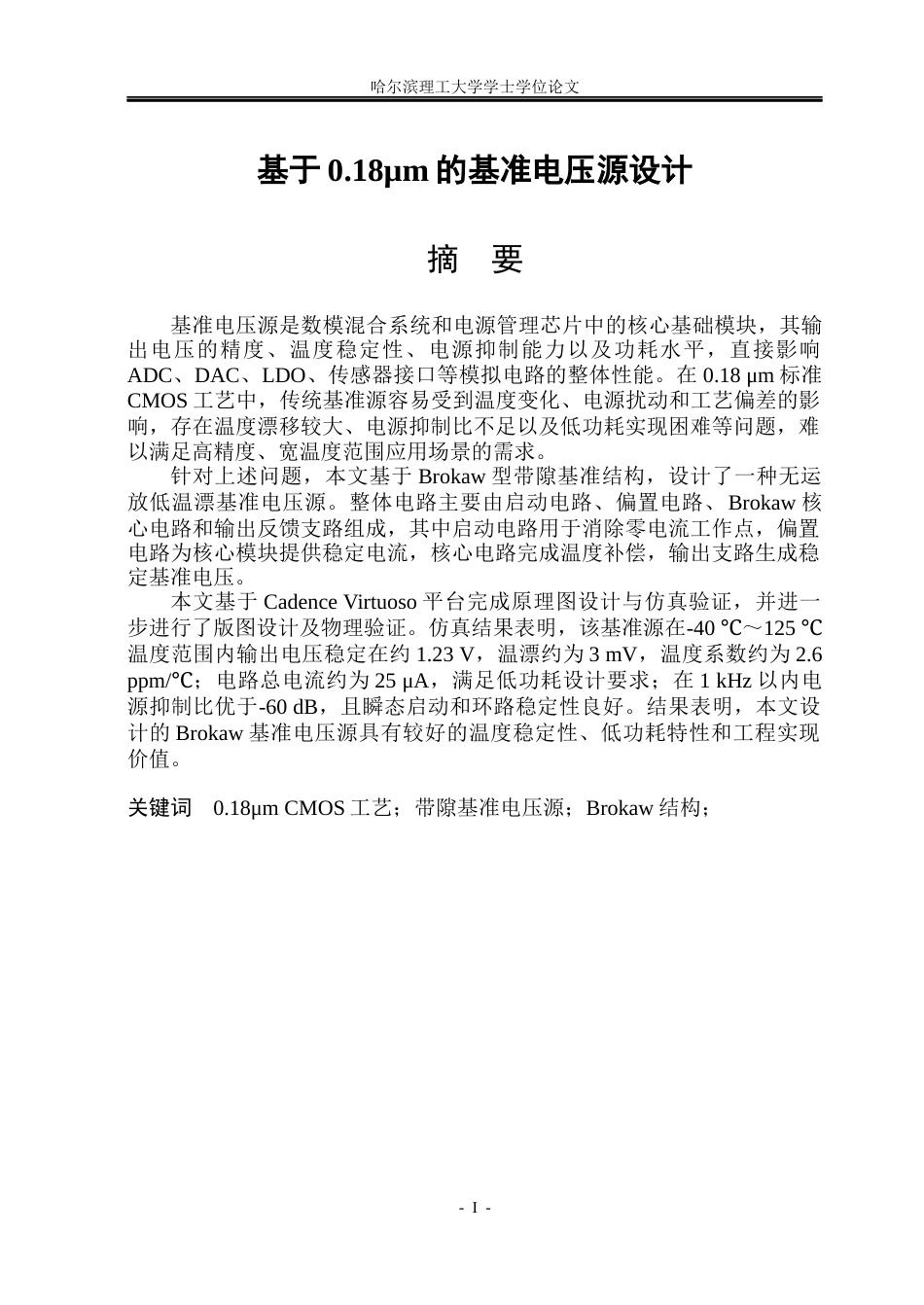

哈尔滨理工大学学士学位论文- I -基于 0.18μm 的基准电压源设计摘 要基准电压源是数模混合系统和电源管理芯片中的核心基础模块，其输出电压的精度、温度稳定性、电源抑制能力以及功耗水平，直接影响ADC、DAC、LDO、传感器接口等模拟电路的整体性能。在 0.18 μm 标准CMOS 工艺中，传统基准源容易受到温度变化、电源扰动和工艺偏差的影响，存在温度漂移较大、电源抑制比不足以及低功耗实现困难等问题，难以满足高精度、宽温度范围应用场景的需求。针对上述问题，本文基于 Brokaw 型带隙基准结构，设计了一种无运放低温漂基准电压源。整体电路主要由启动电路、...
