26年WP材料成型及控制工程 不同陶瓷掺杂激光熔覆涂层的抗烧蚀性能分析4.0-AI1.87_1(20302字).docx

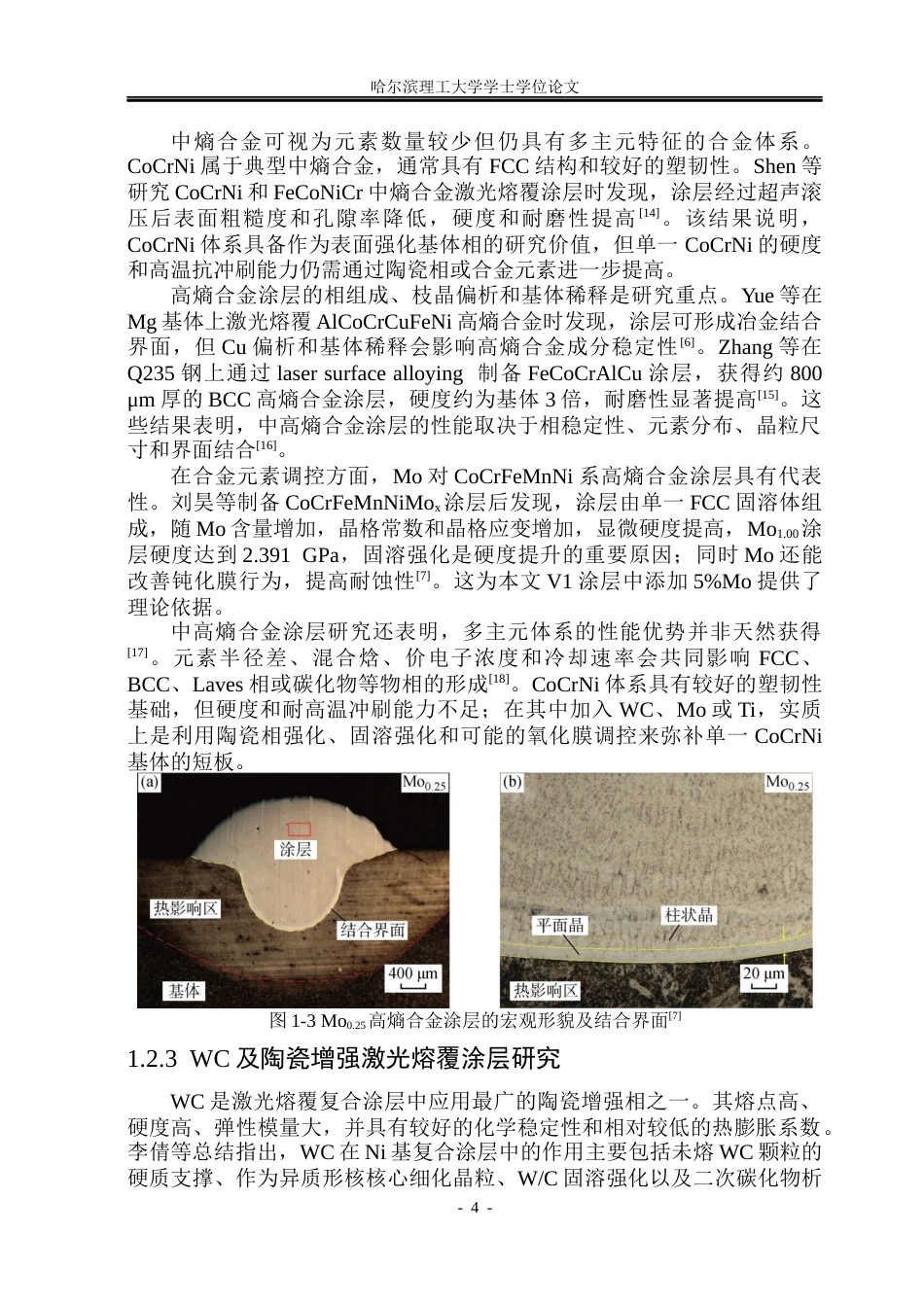

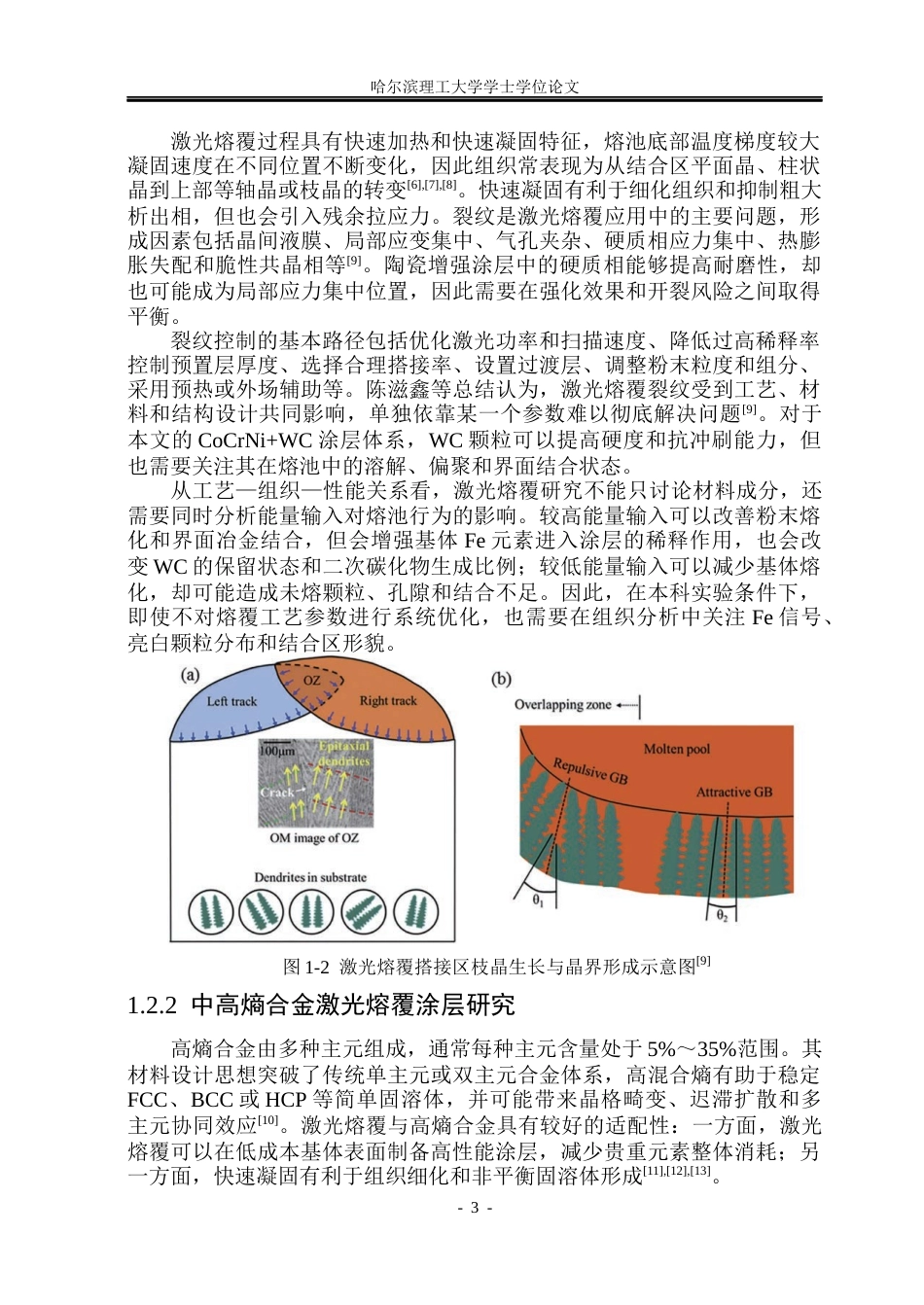

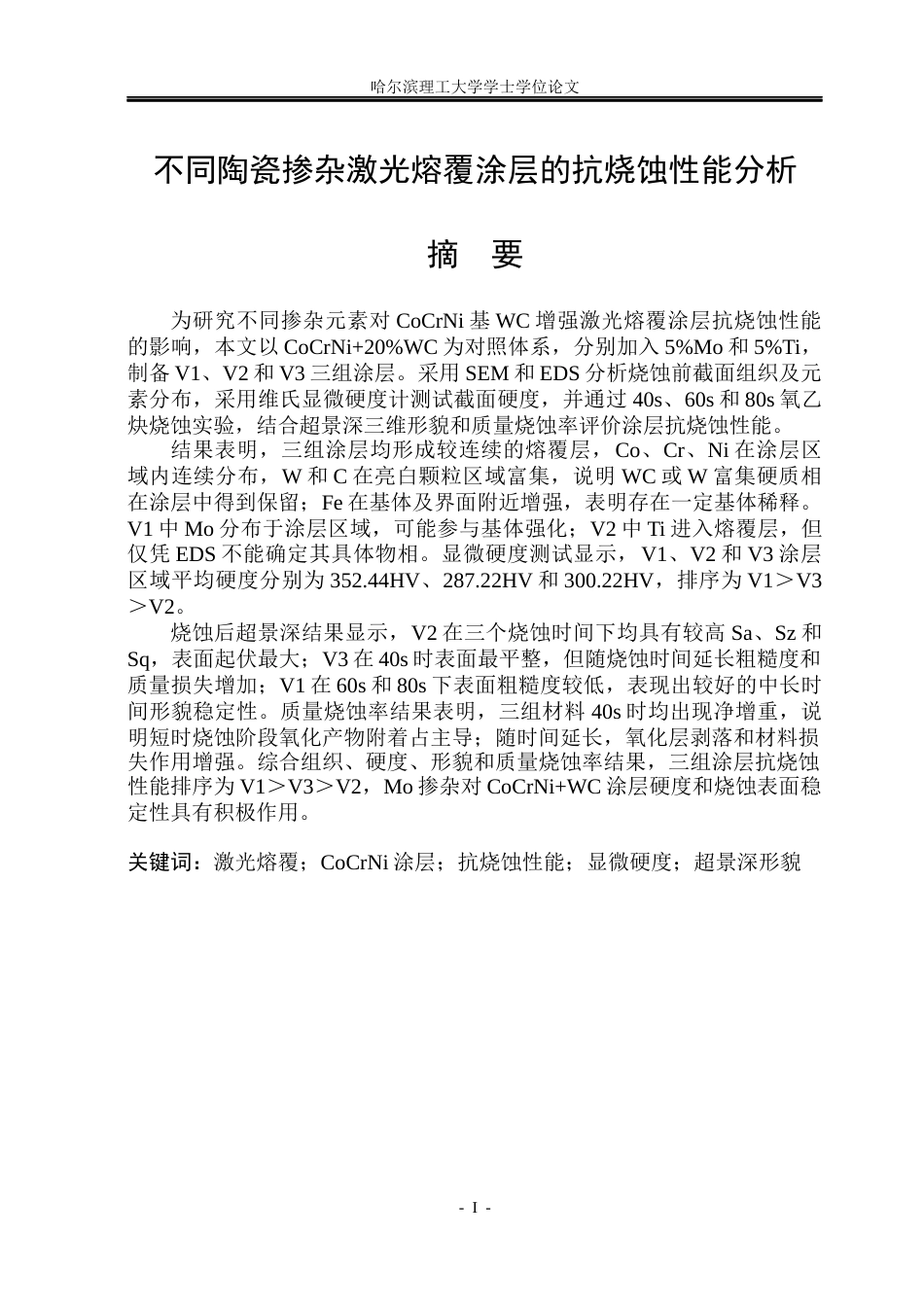

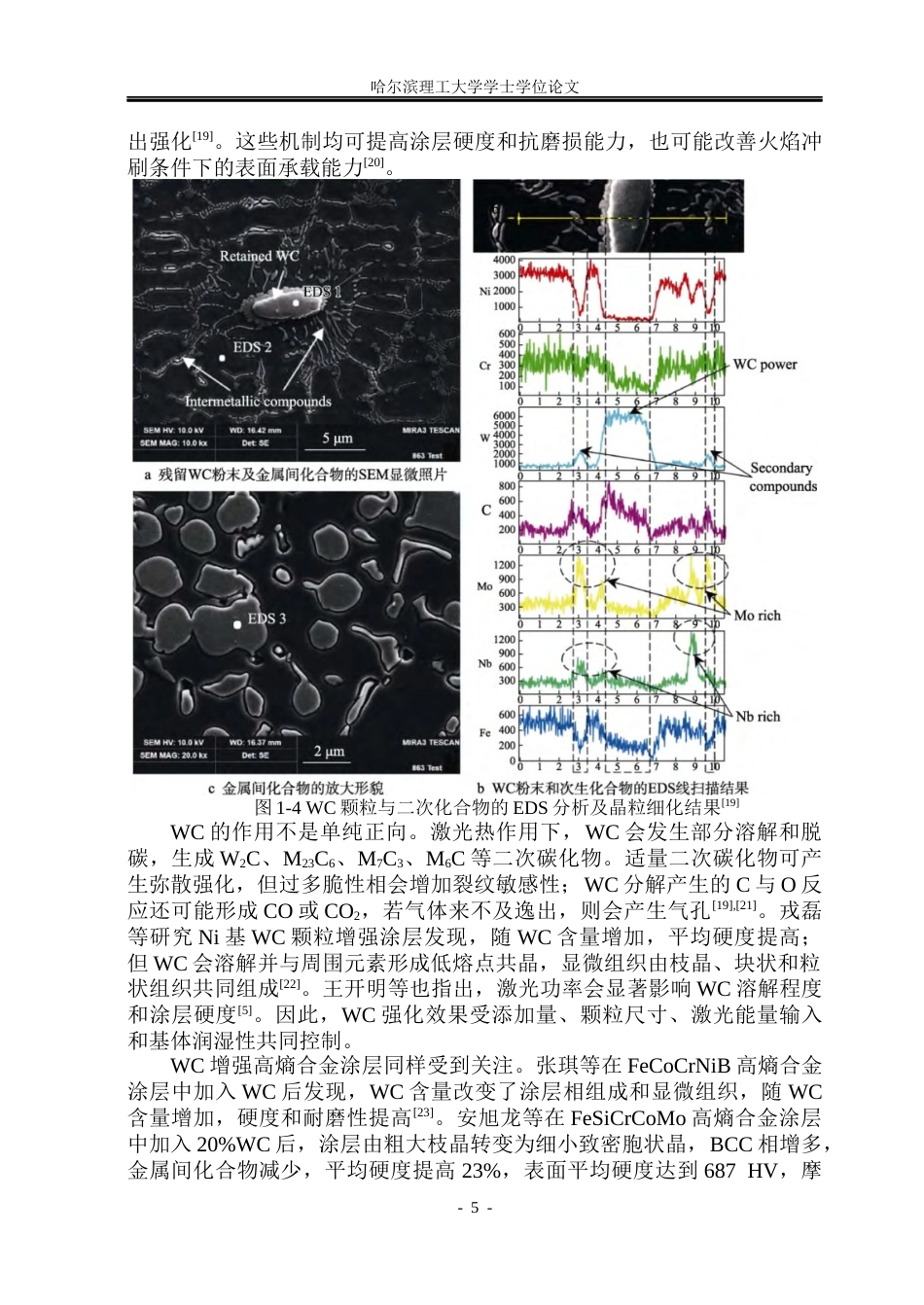

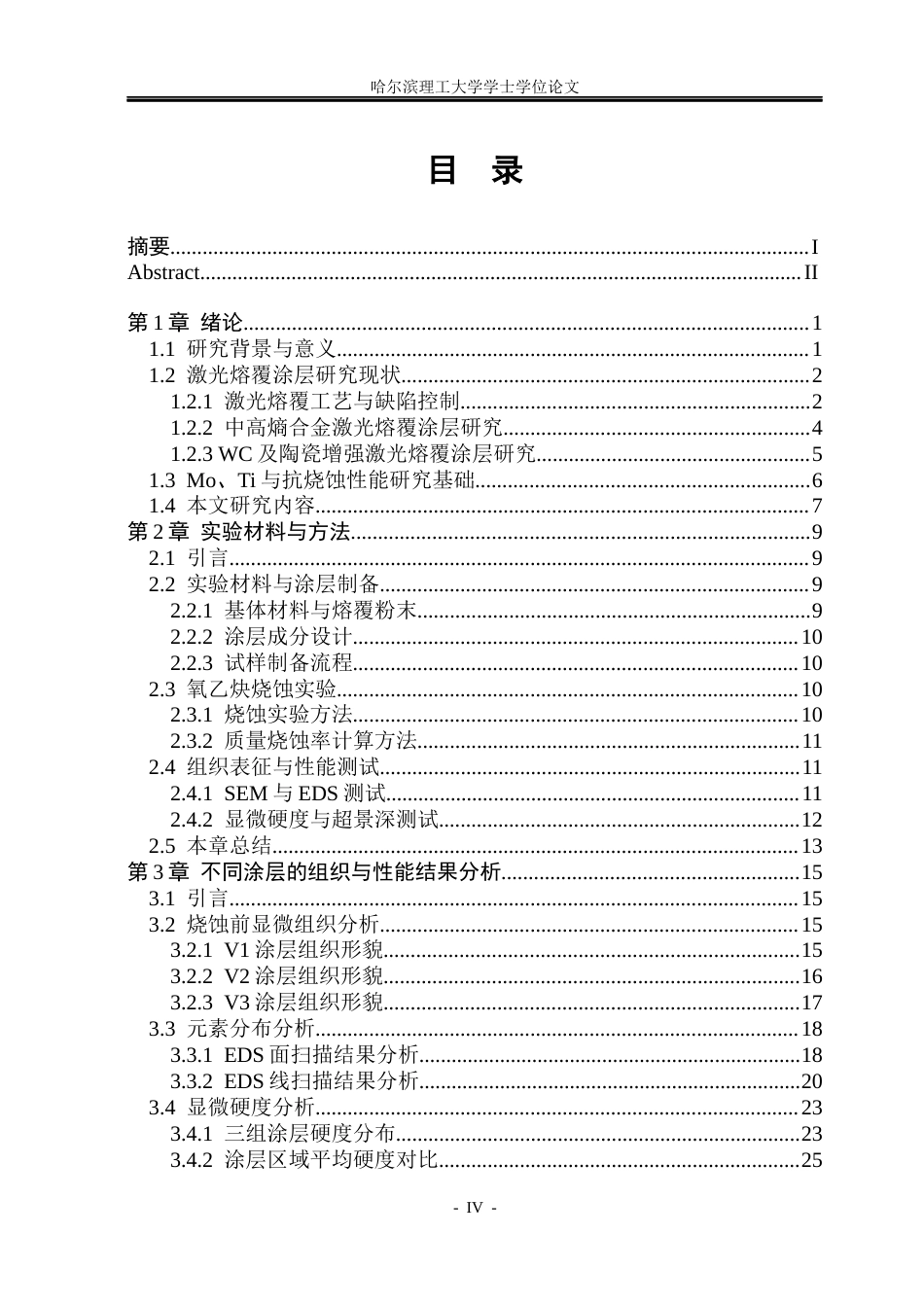

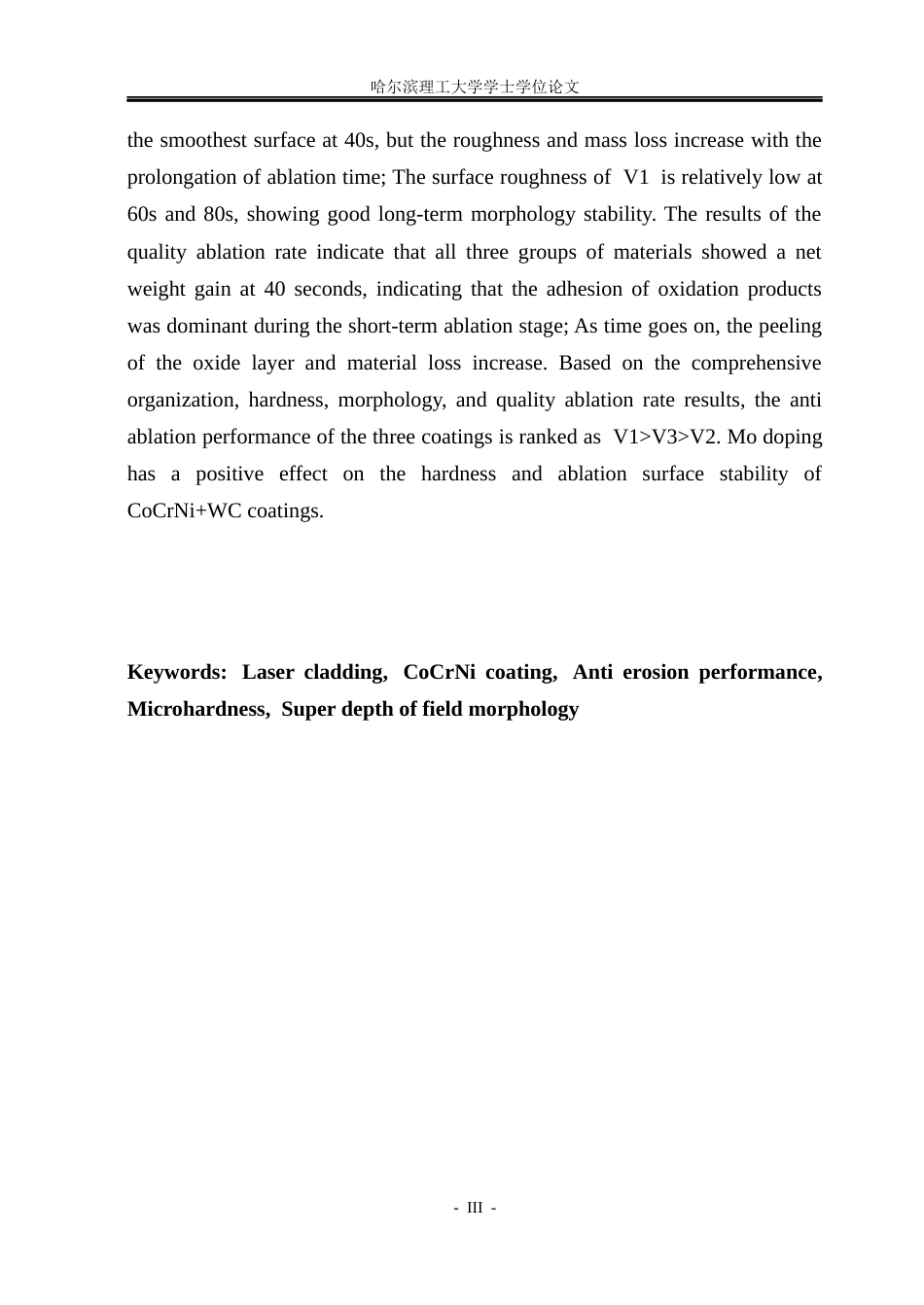

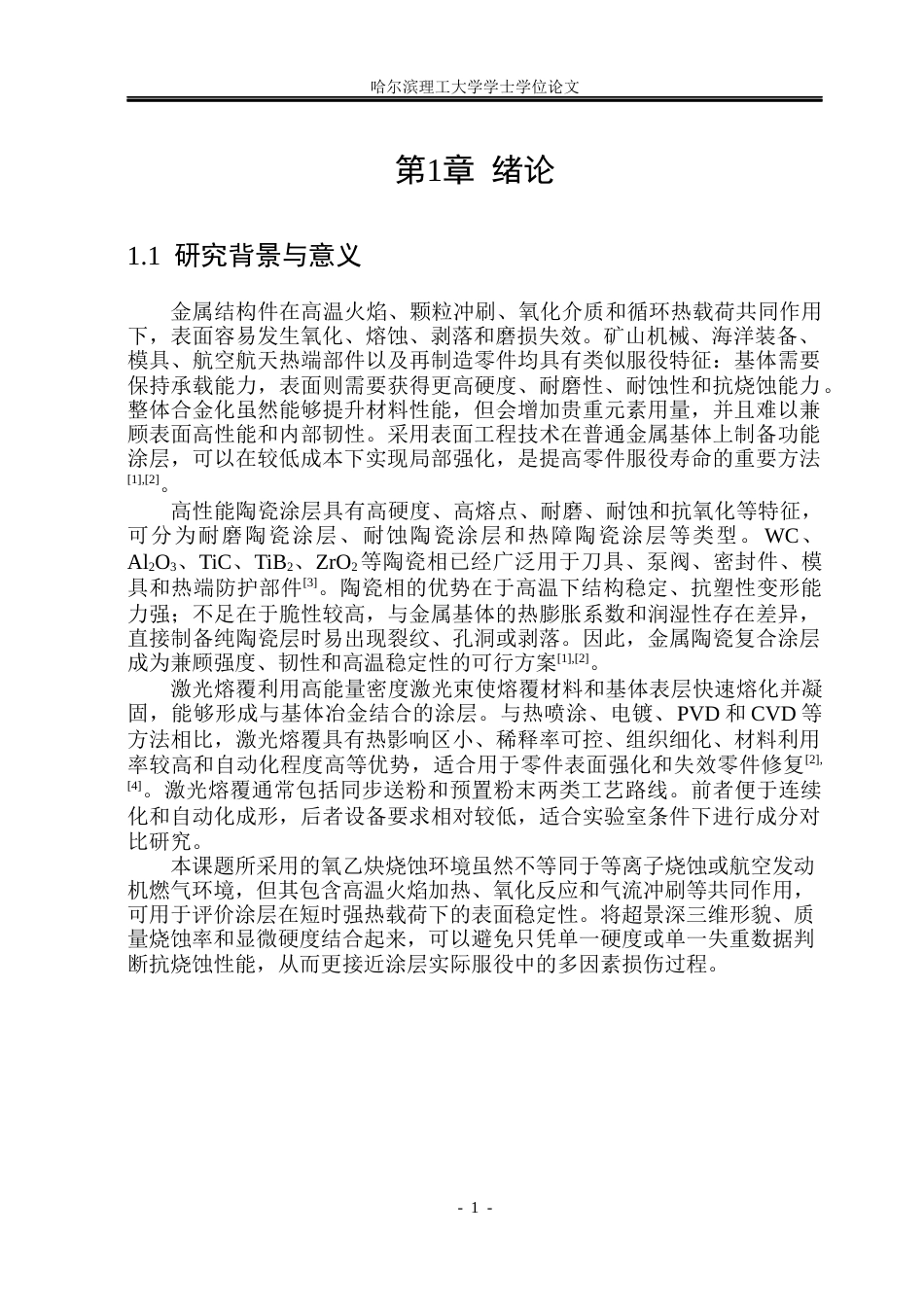

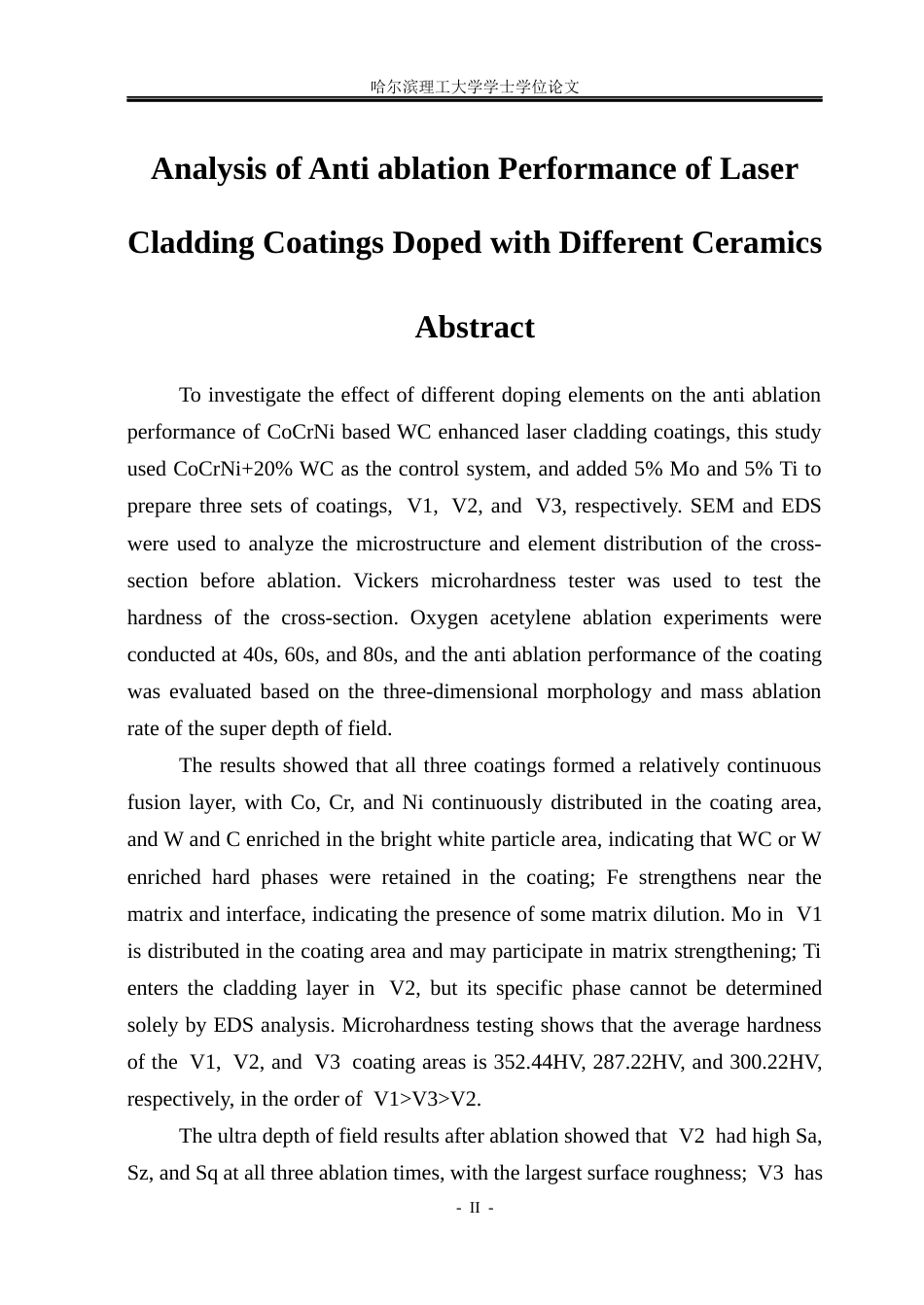

哈尔滨理工大学学士学位论文- I -不同陶瓷掺杂激光熔覆涂层的抗烧蚀性能分析摘 要为研究不同掺杂元素对 CoCrNi 基 WC 增强激光熔覆涂层抗烧蚀性能的影响，本文以 CoCrNi+20%WC 为对照体系，分别加入 5%Mo 和 5%Ti，制备 V1、V2 和 V3 三组涂层。采用 SEM 和 EDS 分析烧蚀前截面组织及元素分布，采用维氏显微硬度计测试截面硬度，并通过 40s、60s 和 80s 氧乙炔烧蚀实验，结合超景深三维形貌和质量烧蚀率评价涂层抗烧蚀性能。结果表明，三组涂层均形成较连续的熔覆层，Co、Cr、Ni 在涂层区域内连续分布，W 和 C 在亮白颗粒区域富集，说明 WC...
