26年WP材料成型及控制工程(荣成) 奥氏体不锈钢脉冲TIG焊工艺及组织性能研究12.7-AI13.54_1(28976字).docx

下载本文档

阅读 0
格式 docx
大小 6.6 MB
约66页
2026-06-26
收藏
评论
点赞(0)
海报
举报

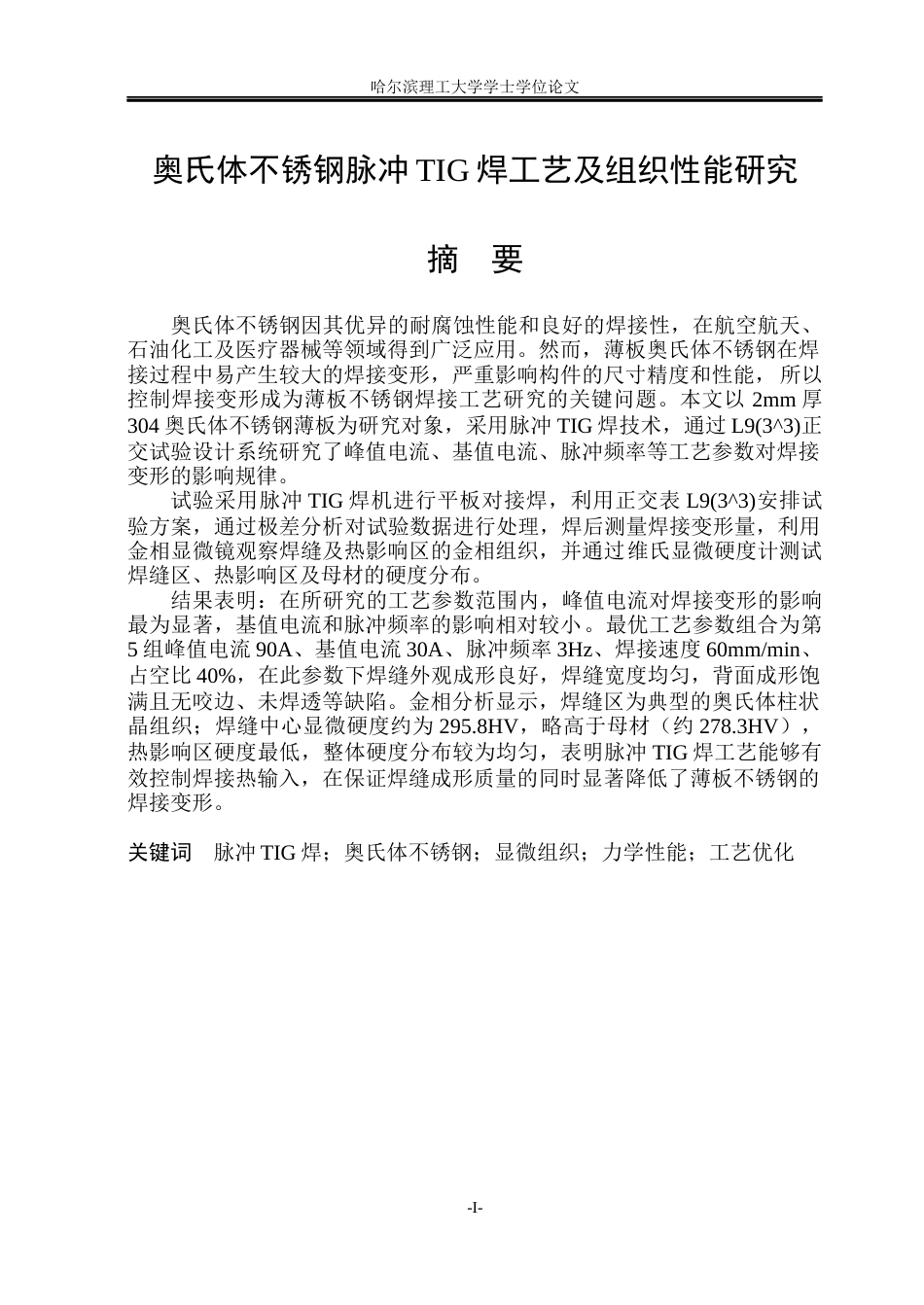

26年WP材料成型及控制工程(荣成) 奥氏体不锈钢脉冲TIG焊工艺及组织性能研究12.7-AI13.54_1(28976字).docx_第1页

1/66页

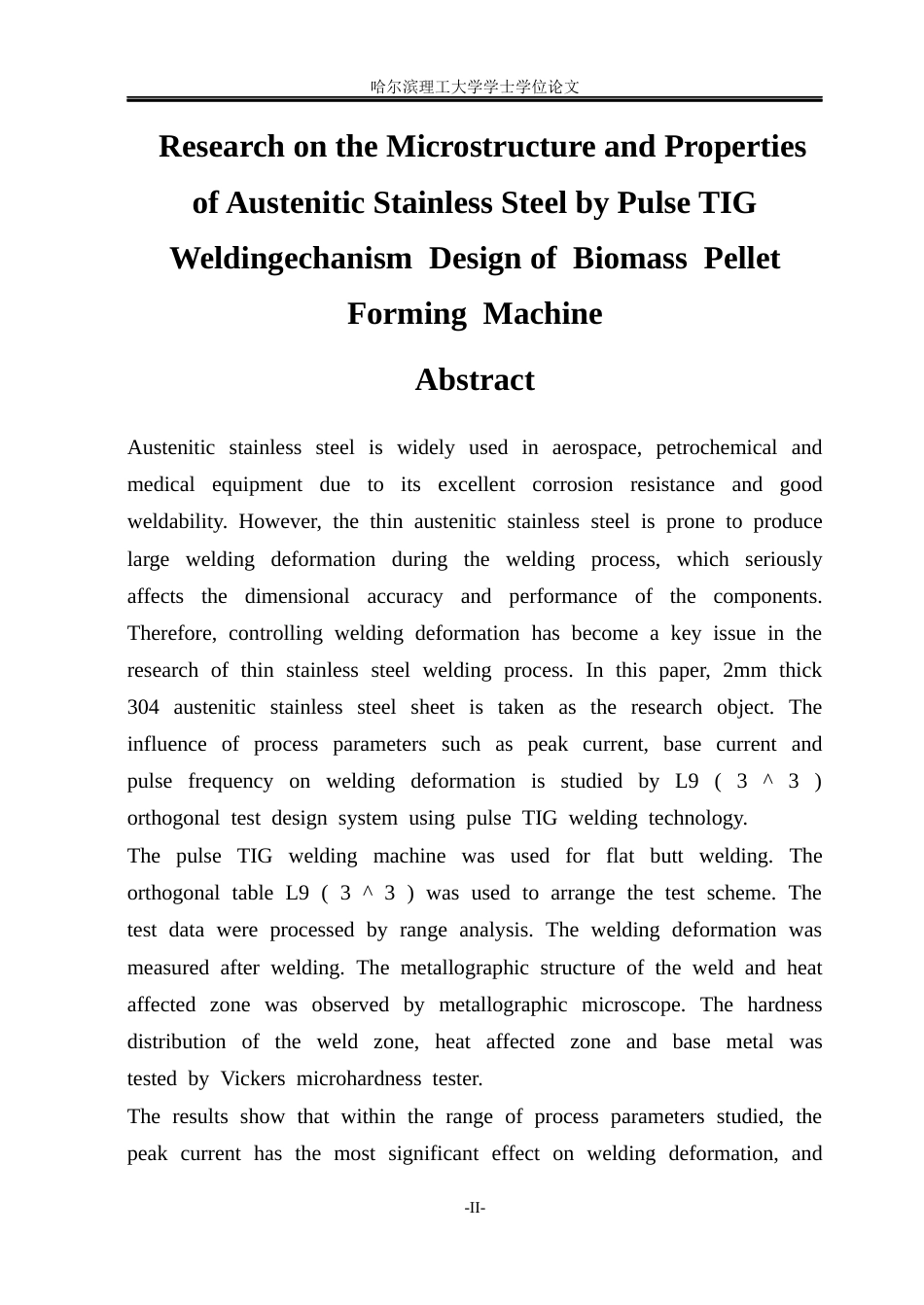

26年WP材料成型及控制工程(荣成) 奥氏体不锈钢脉冲TIG焊工艺及组织性能研究12.7-AI13.54_1(28976字).docx_第2页

2/66页

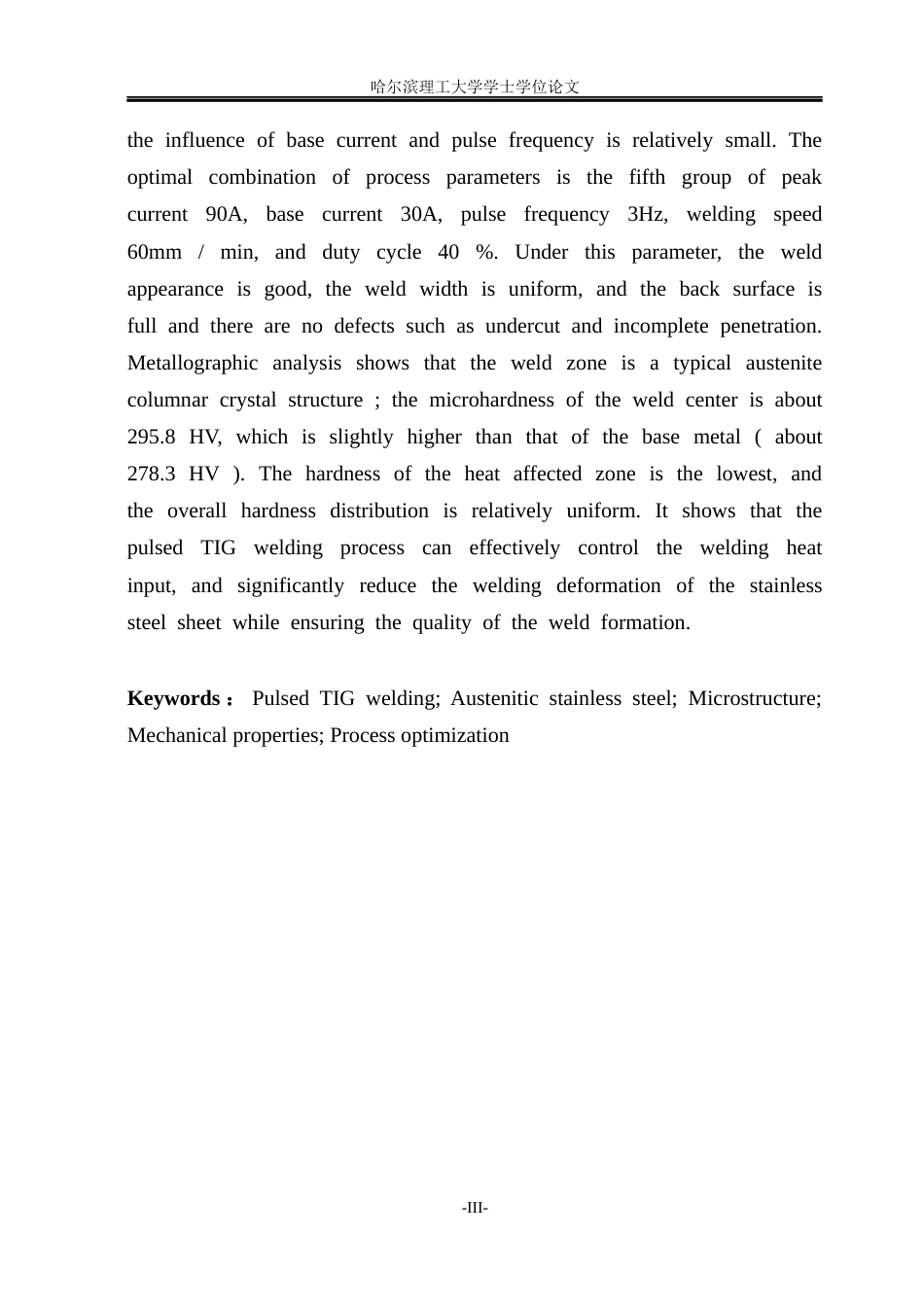

26年WP材料成型及控制工程(荣成) 奥氏体不锈钢脉冲TIG焊工艺及组织性能研究12.7-AI13.54_1(28976字).docx_第3页

3/66页

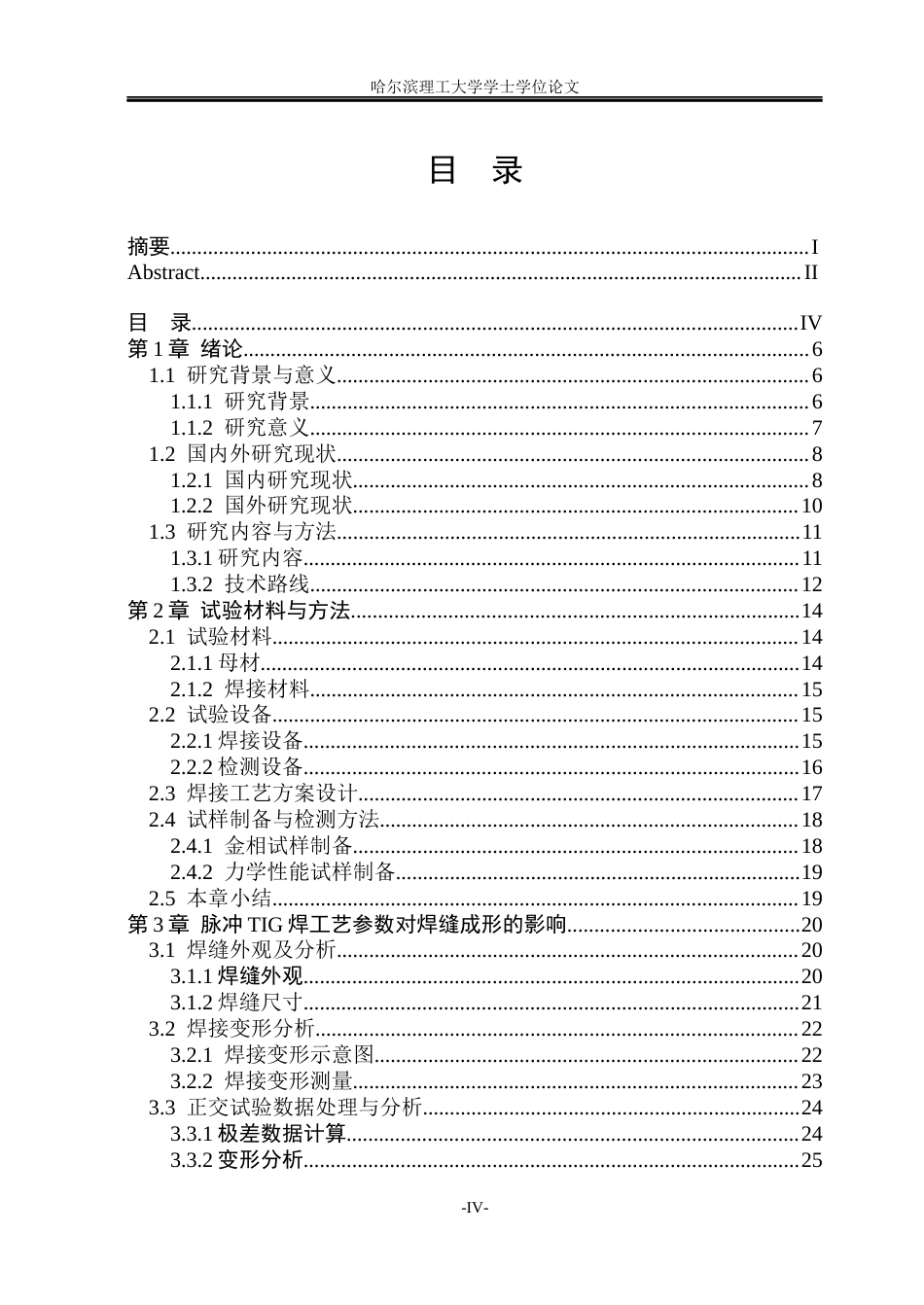

26年WP材料成型及控制工程(荣成) 奥氏体不锈钢脉冲TIG焊工艺及组织性能研究12.7-AI13.54_1(28976字).docx_第4页

4/66页

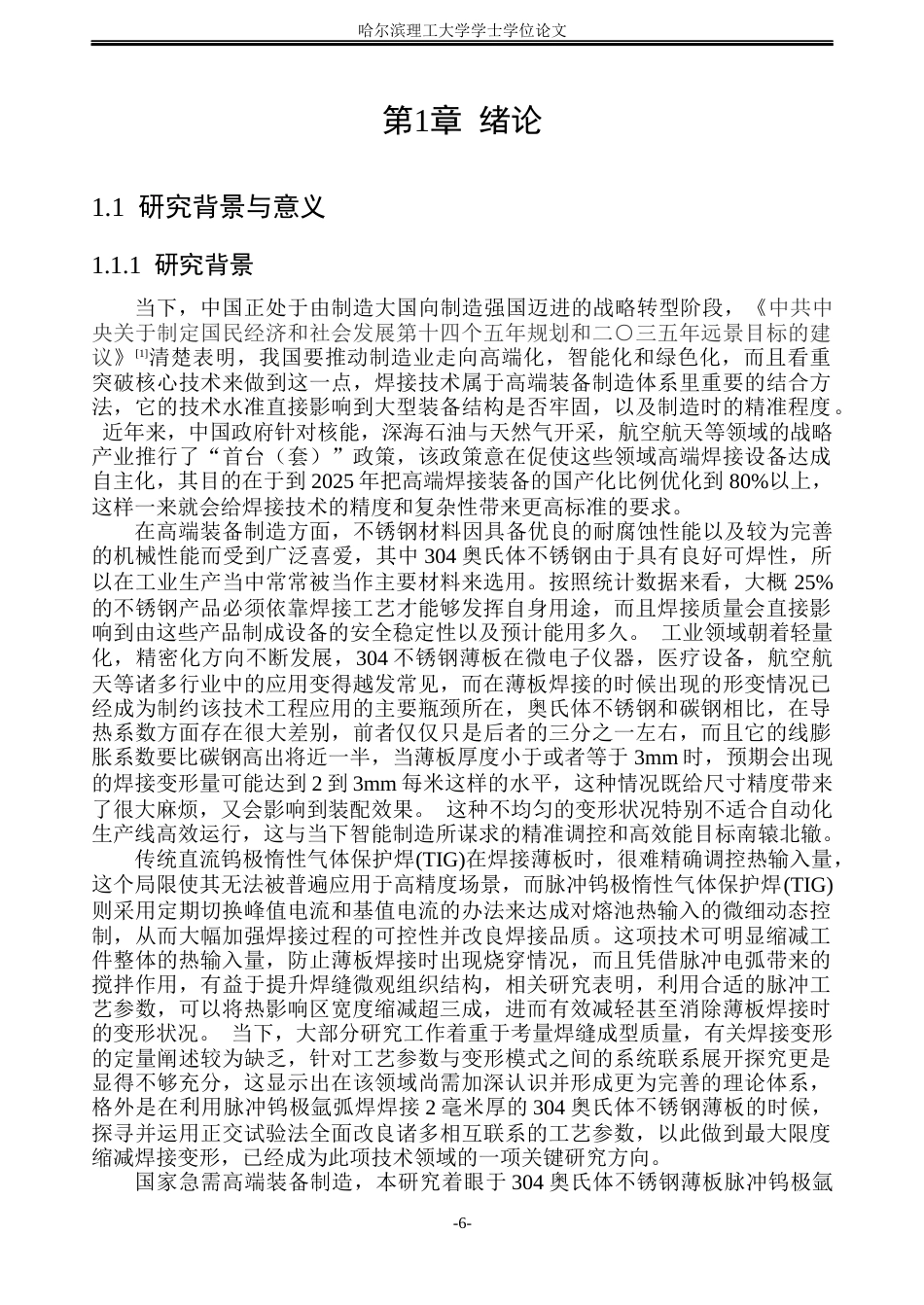

26年WP材料成型及控制工程(荣成) 奥氏体不锈钢脉冲TIG焊工艺及组织性能研究12.7-AI13.54_1(28976字).docx_第5页

5/66页

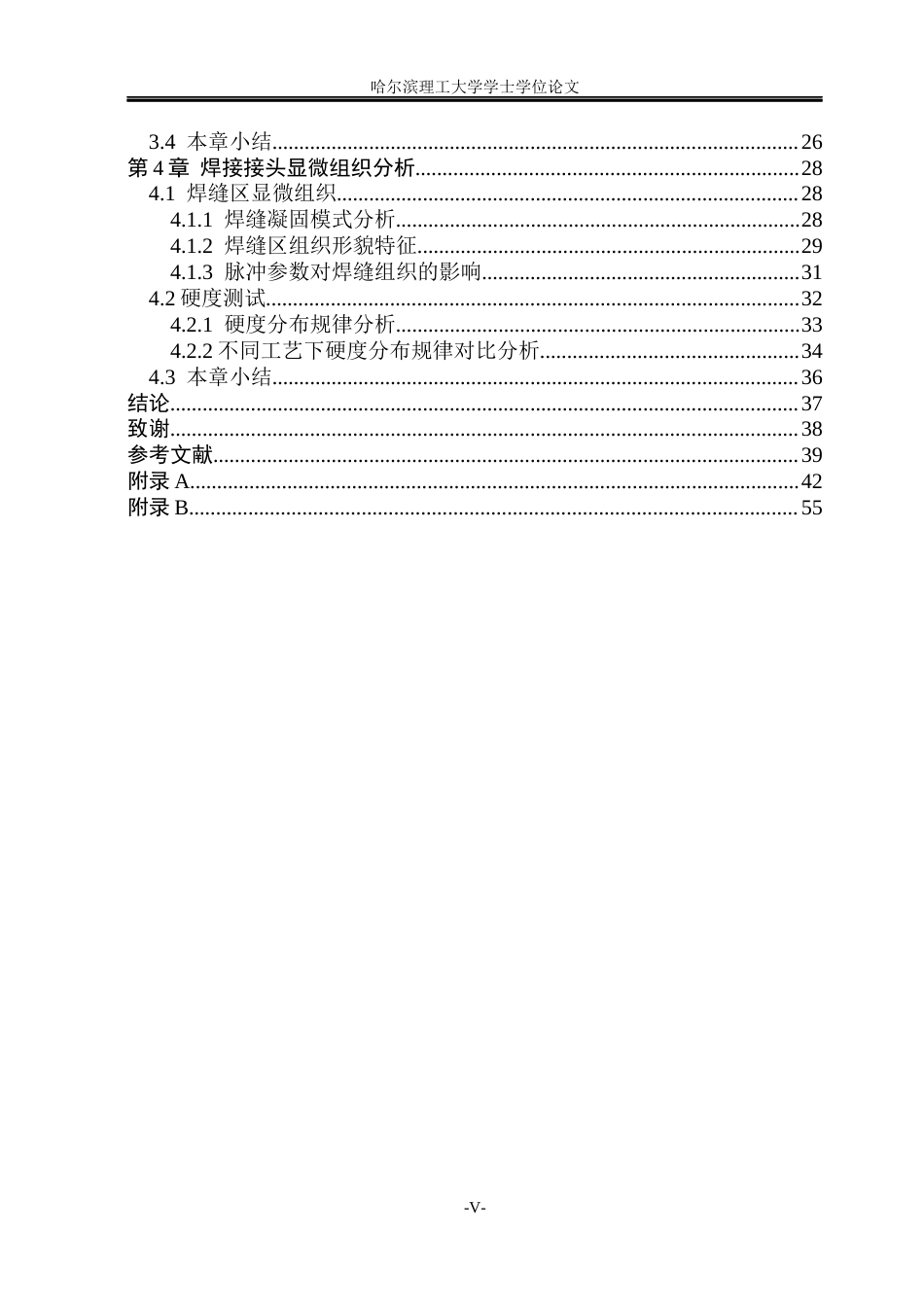

26年WP材料成型及控制工程(荣成) 奥氏体不锈钢脉冲TIG焊工艺及组织性能研究12.7-AI13.54_1(28976字).docx_第6页

6/66页

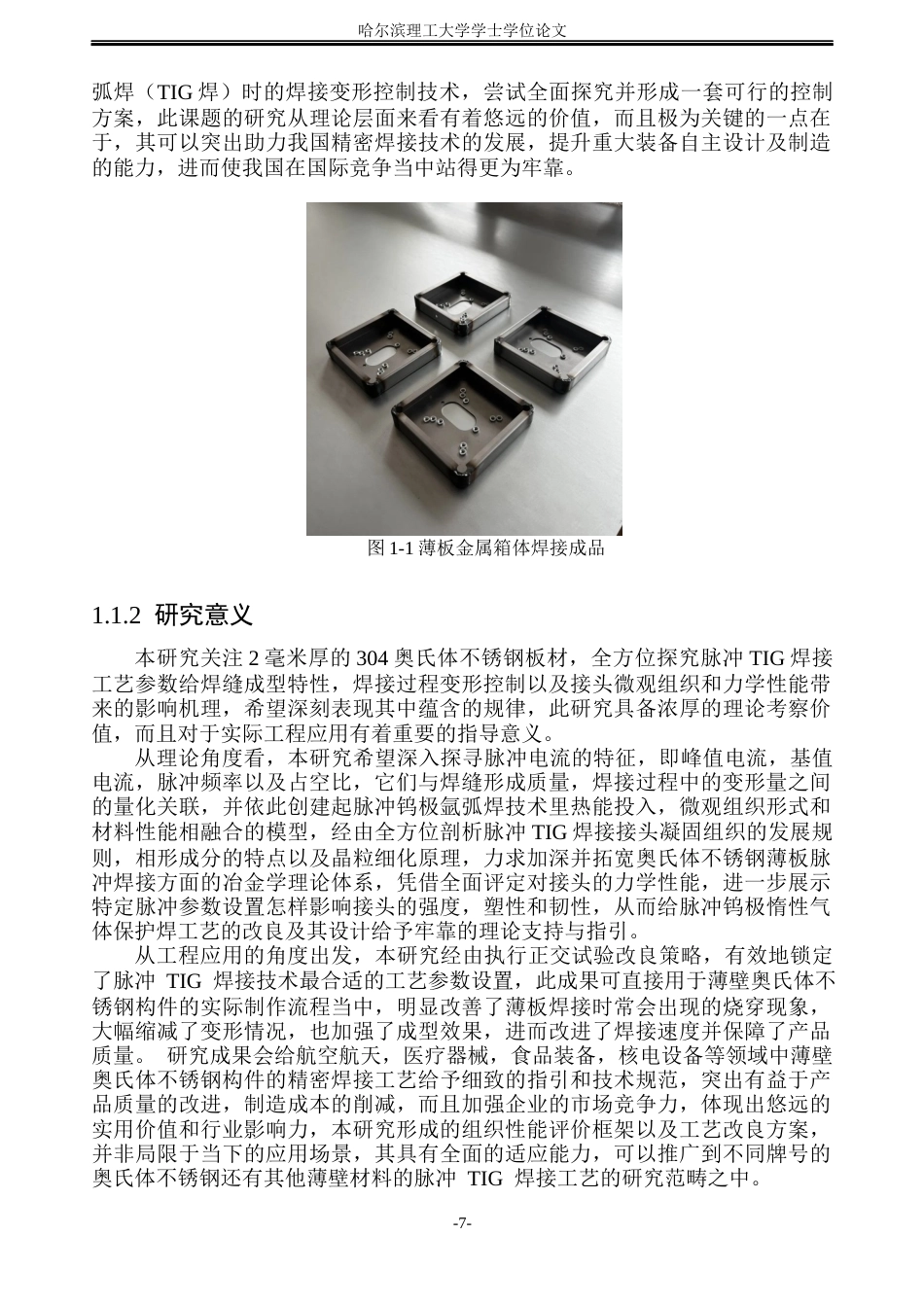

26年WP材料成型及控制工程(荣成) 奥氏体不锈钢脉冲TIG焊工艺及组织性能研究12.7-AI13.54_1(28976字).docx_第7页

7/66页

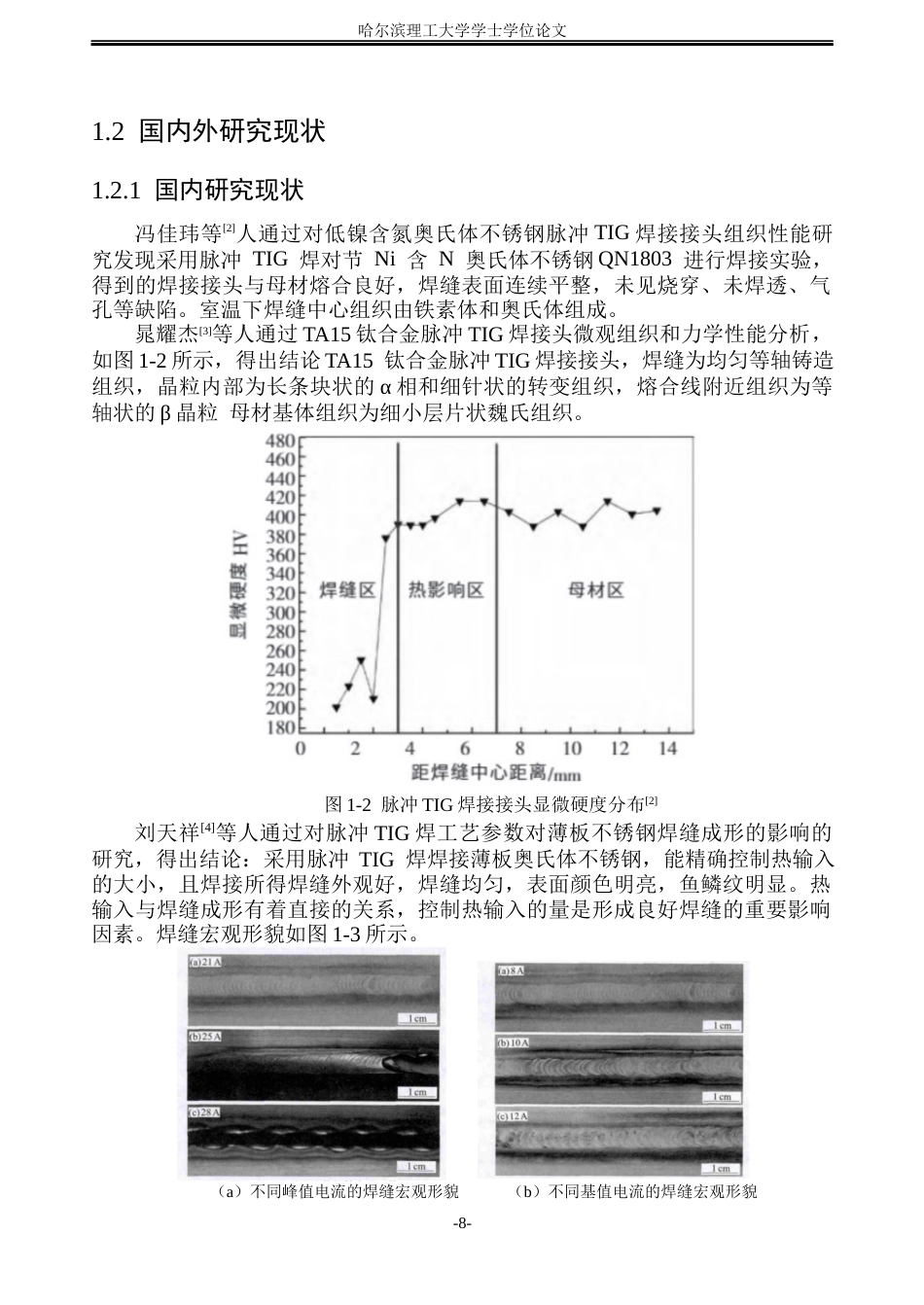

26年WP材料成型及控制工程(荣成) 奥氏体不锈钢脉冲TIG焊工艺及组织性能研究12.7-AI13.54_1(28976字).docx_第8页

8/66页

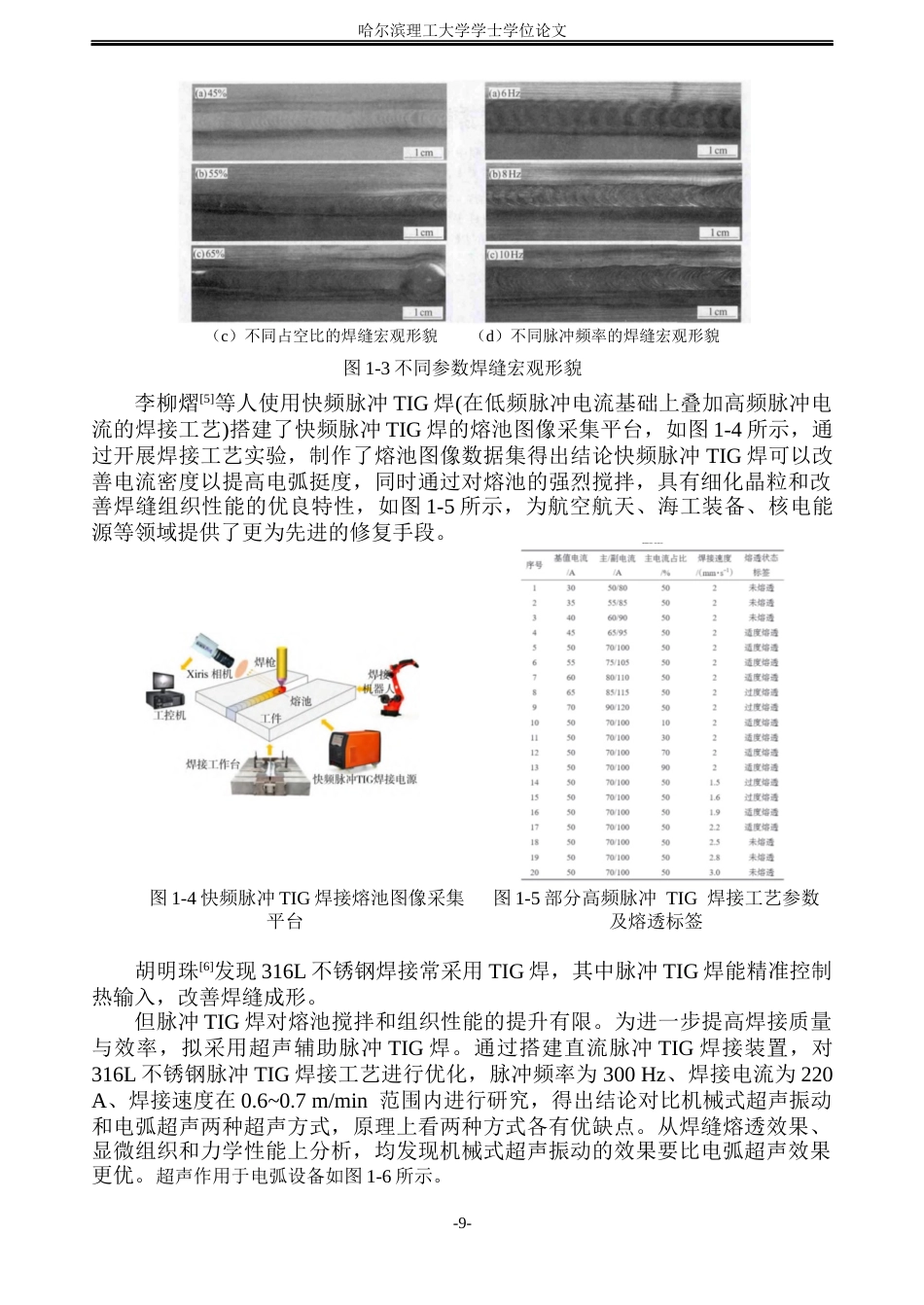

26年WP材料成型及控制工程(荣成) 奥氏体不锈钢脉冲TIG焊工艺及组织性能研究12.7-AI13.54_1(28976字).docx_第9页

9/66页

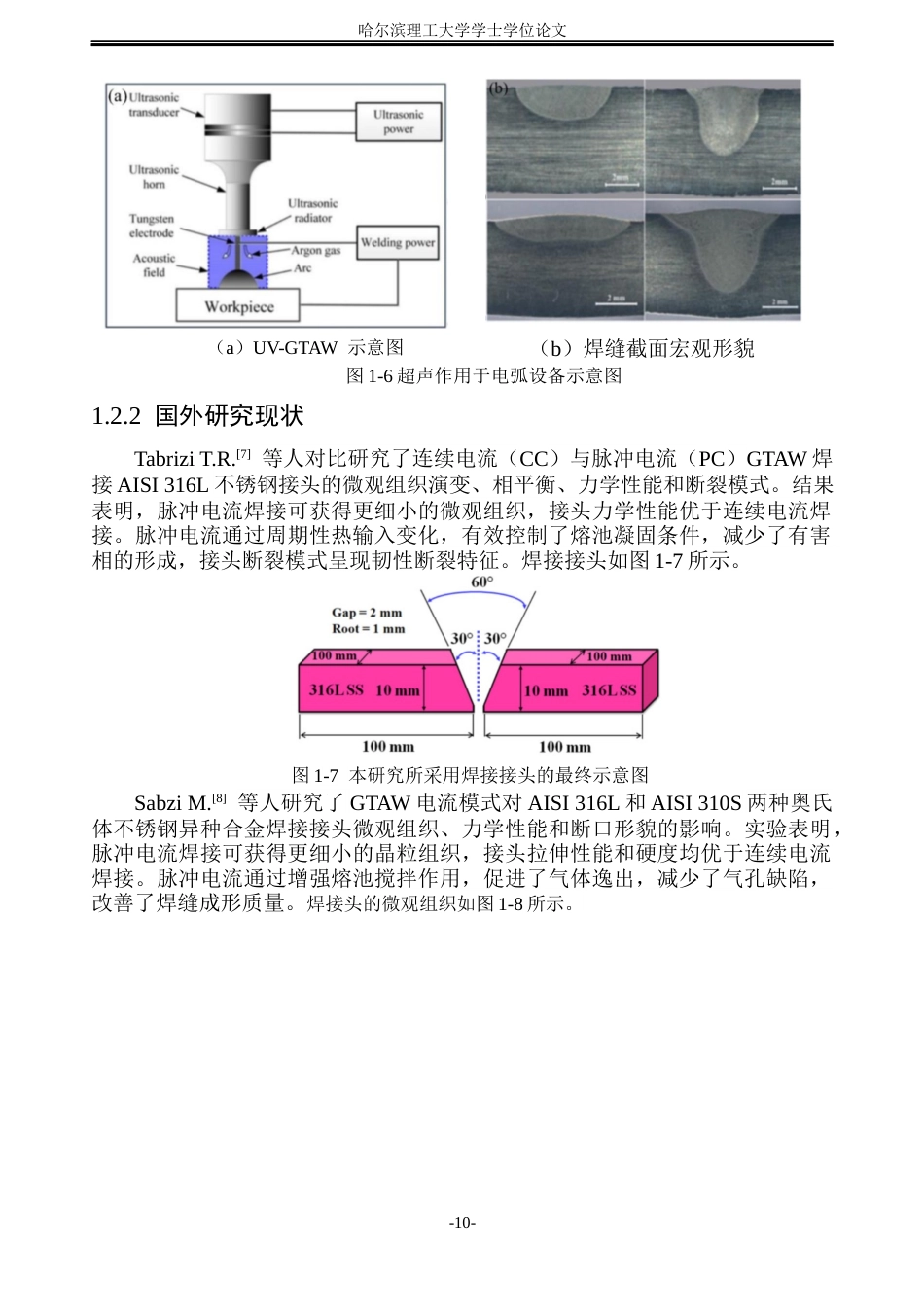

26年WP材料成型及控制工程(荣成) 奥氏体不锈钢脉冲TIG焊工艺及组织性能研究12.7-AI13.54_1(28976字).docx_第10页

10/66页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/66

文本预览下载提示常见问题

哈尔滨理工大学学士学位论文-I-奥氏体不锈钢脉冲 TIG 焊工艺及组织性能研究摘要奥氏体不锈钢因其优异的耐腐蚀性能和良好的焊接性，在航空航天、石油化工及医疗器械等领域得到广泛应用。然而，薄板奥氏体不锈钢在焊接过程中易产生较大的焊接变形，严重影响构件的尺寸精度和性能，所以控制焊接变形成为薄板不锈钢焊接工艺研究的关键问题。本文以 2mm 厚304 奥氏体不锈钢薄板为研究对象，采用脉冲 TIG 焊技术，通过 L9(3^3)正交试验设计系统研究了峰值电流、基值电流、脉冲频率等工艺参数对焊接变形的影响规律。试验采用脉冲 TIG 焊机进行平板对接焊，利用正交...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
