26年WP应用物理学 VO2作为水系锌离子电池正极材料的制备与性能研究9.22-AI5.22(34090字).docx

下载本文档

阅读 0
格式 docx
大小 16.24 MB
约69页
2026-06-26
收藏
评论
点赞(0)
海报
举报

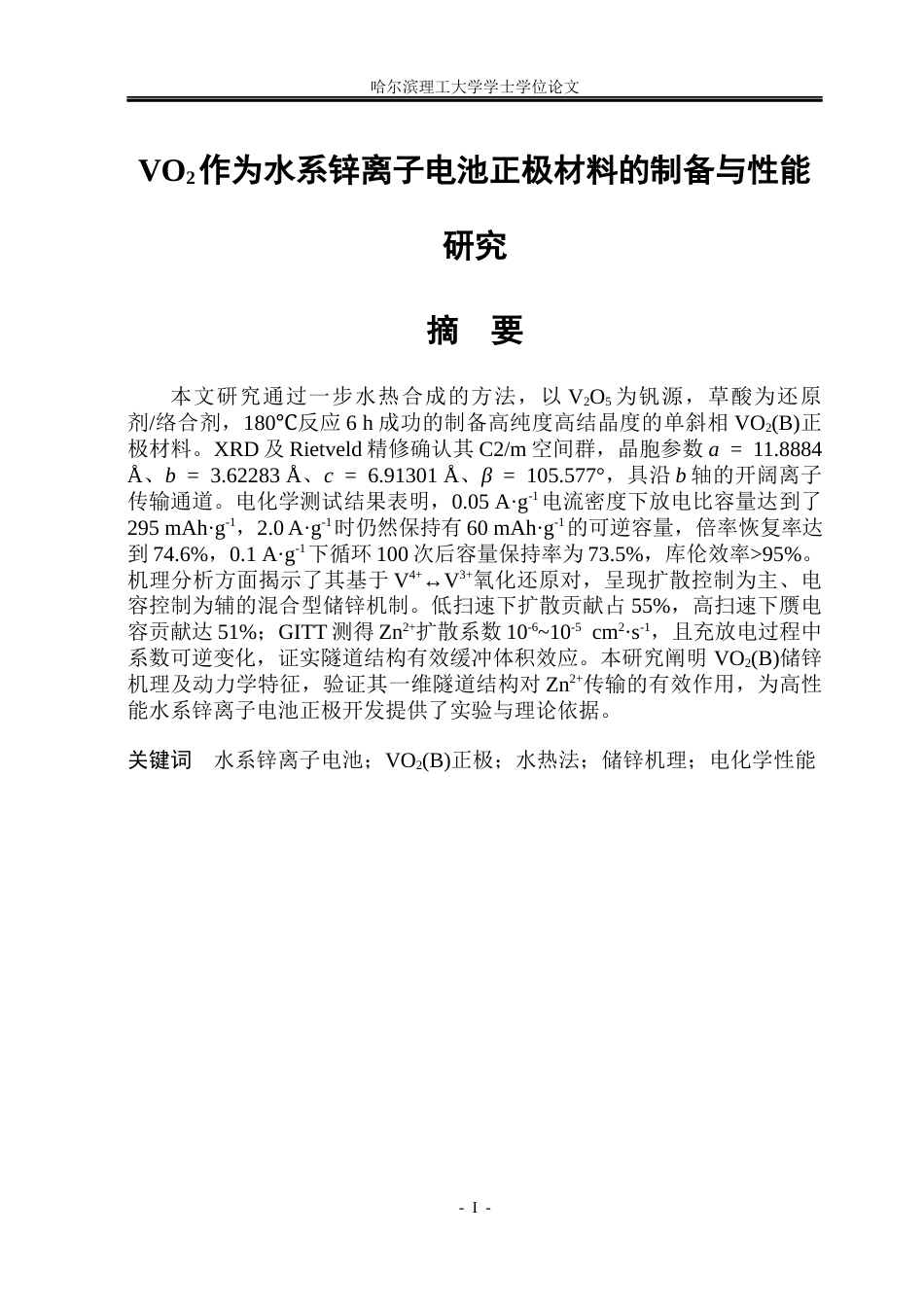

26年WP应用物理学 VO2作为水系锌离子电池正极材料的制备与性能研究9.22-AI5.22(34090字).docx_第1页

1/69页

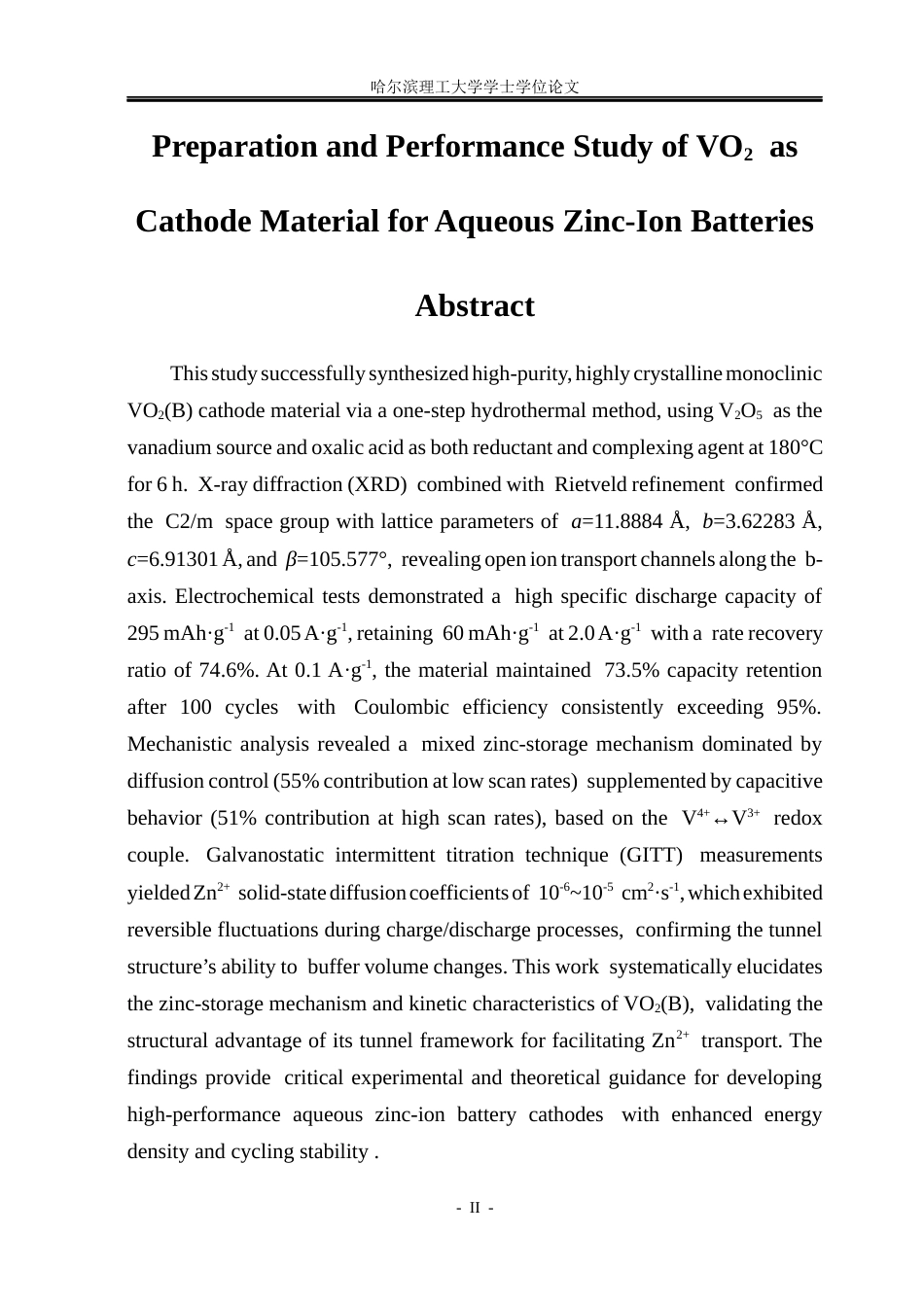

26年WP应用物理学 VO2作为水系锌离子电池正极材料的制备与性能研究9.22-AI5.22(34090字).docx_第2页

2/69页

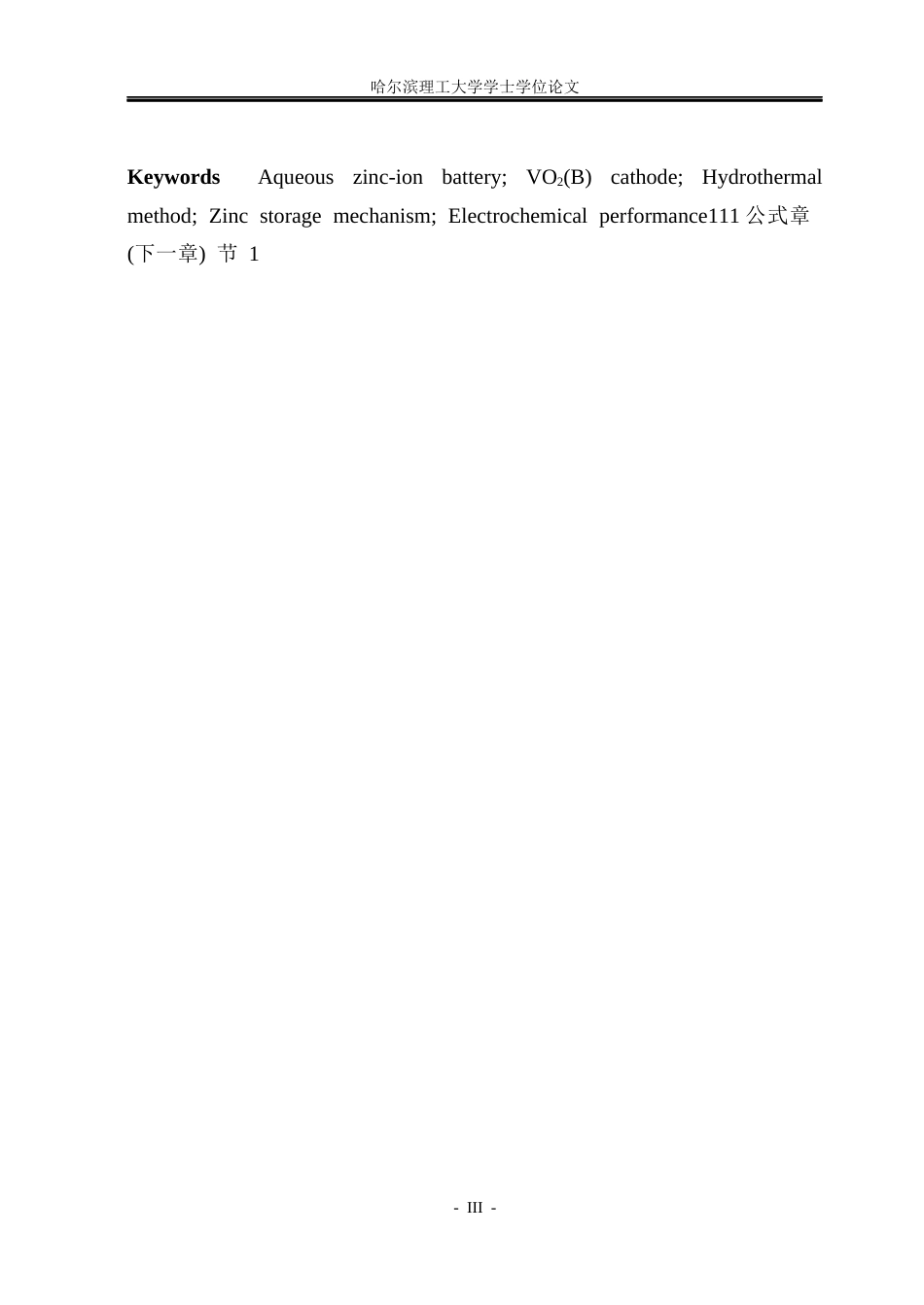

26年WP应用物理学 VO2作为水系锌离子电池正极材料的制备与性能研究9.22-AI5.22(34090字).docx_第3页

3/69页

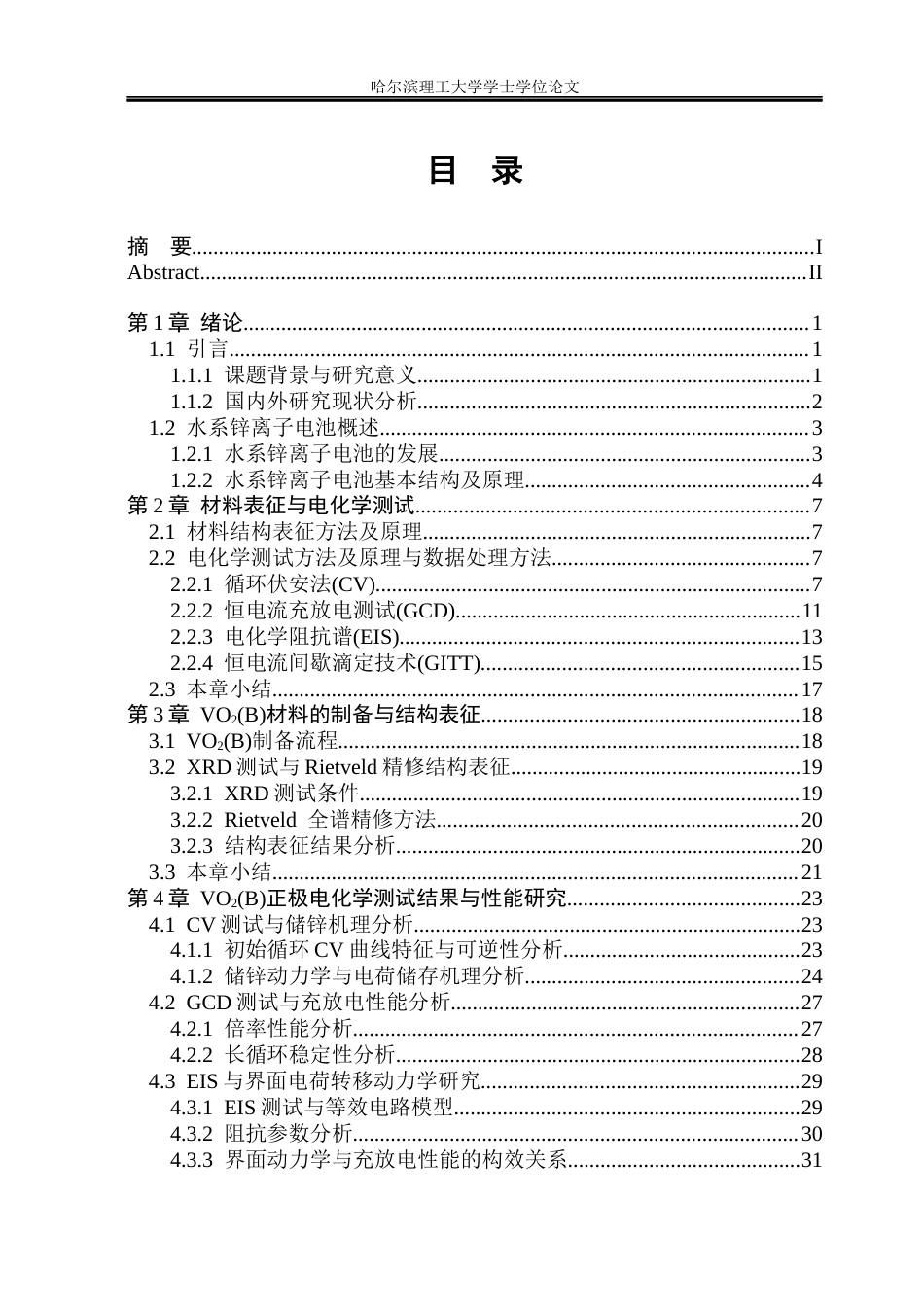

26年WP应用物理学 VO2作为水系锌离子电池正极材料的制备与性能研究9.22-AI5.22(34090字).docx_第4页

4/69页

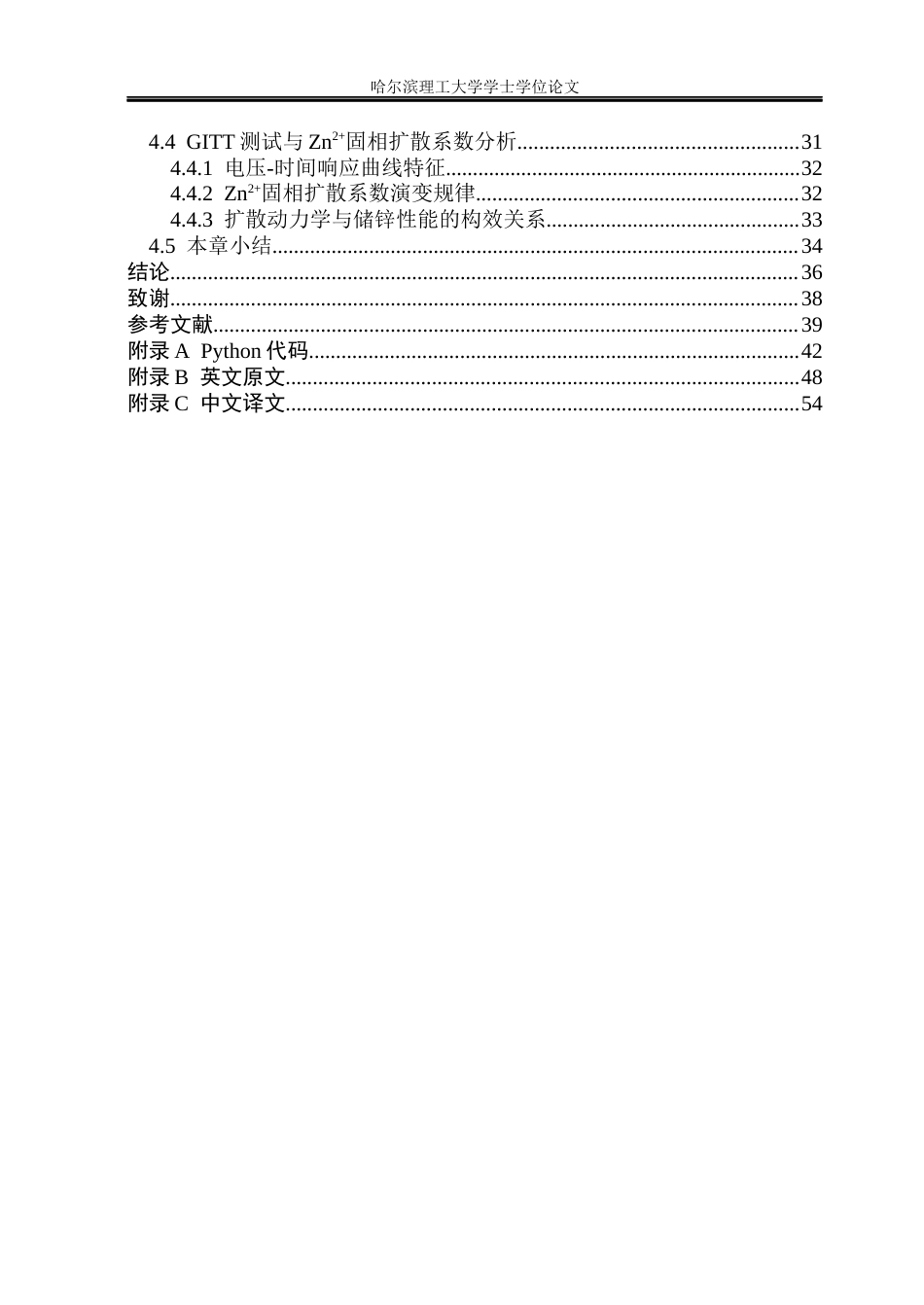

26年WP应用物理学 VO2作为水系锌离子电池正极材料的制备与性能研究9.22-AI5.22(34090字).docx_第5页

5/69页

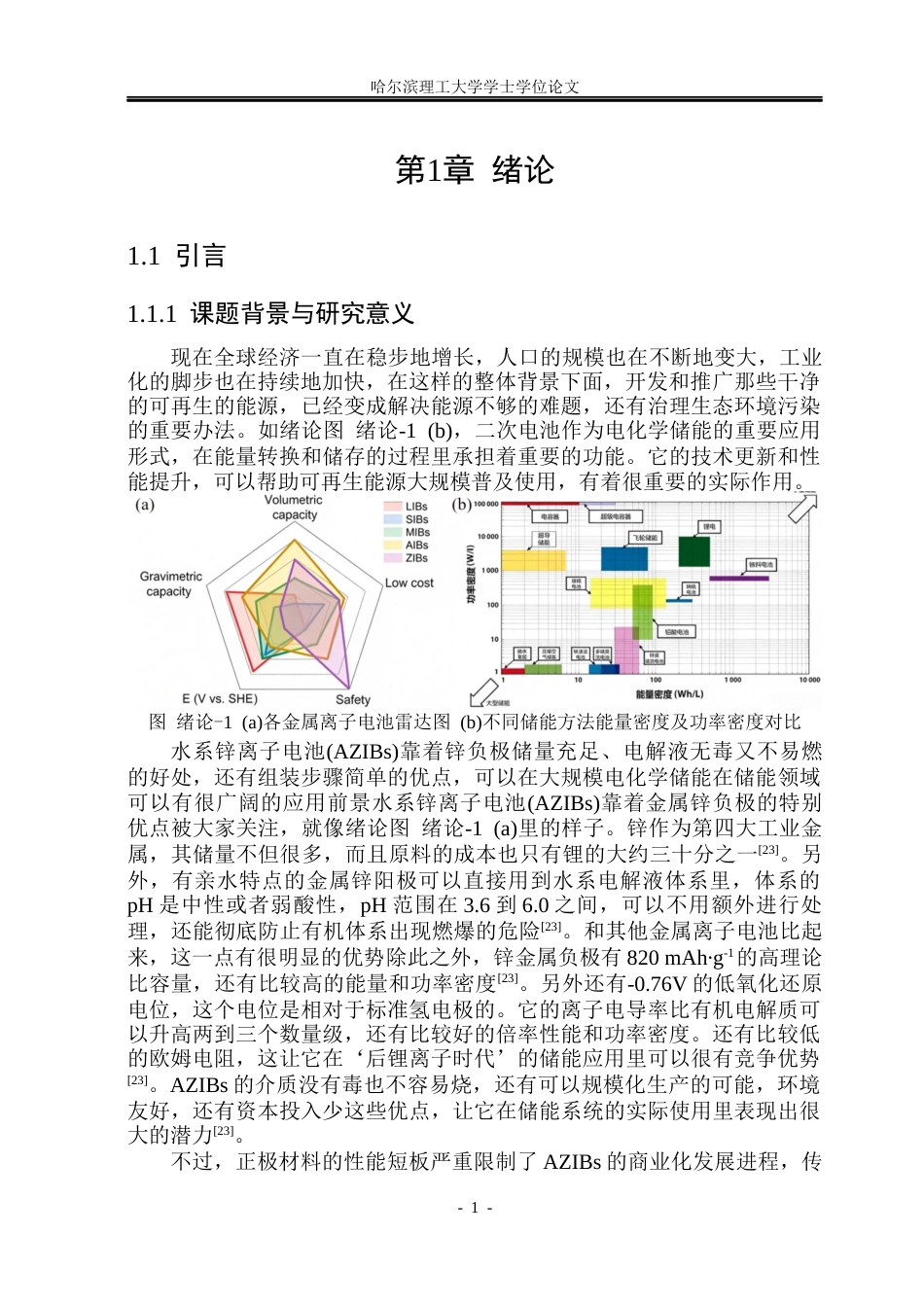

26年WP应用物理学 VO2作为水系锌离子电池正极材料的制备与性能研究9.22-AI5.22(34090字).docx_第6页

6/69页

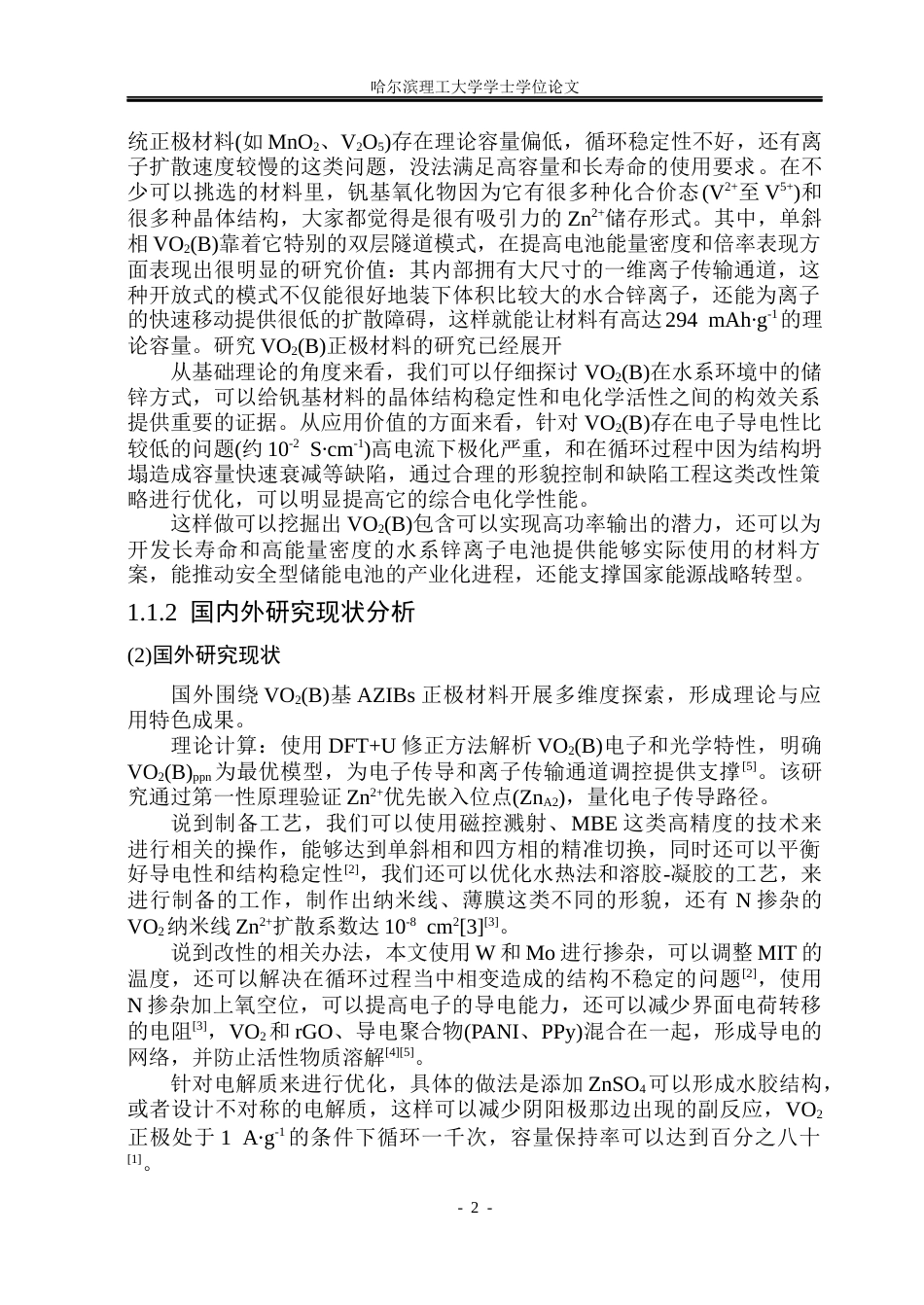

26年WP应用物理学 VO2作为水系锌离子电池正极材料的制备与性能研究9.22-AI5.22(34090字).docx_第7页

7/69页

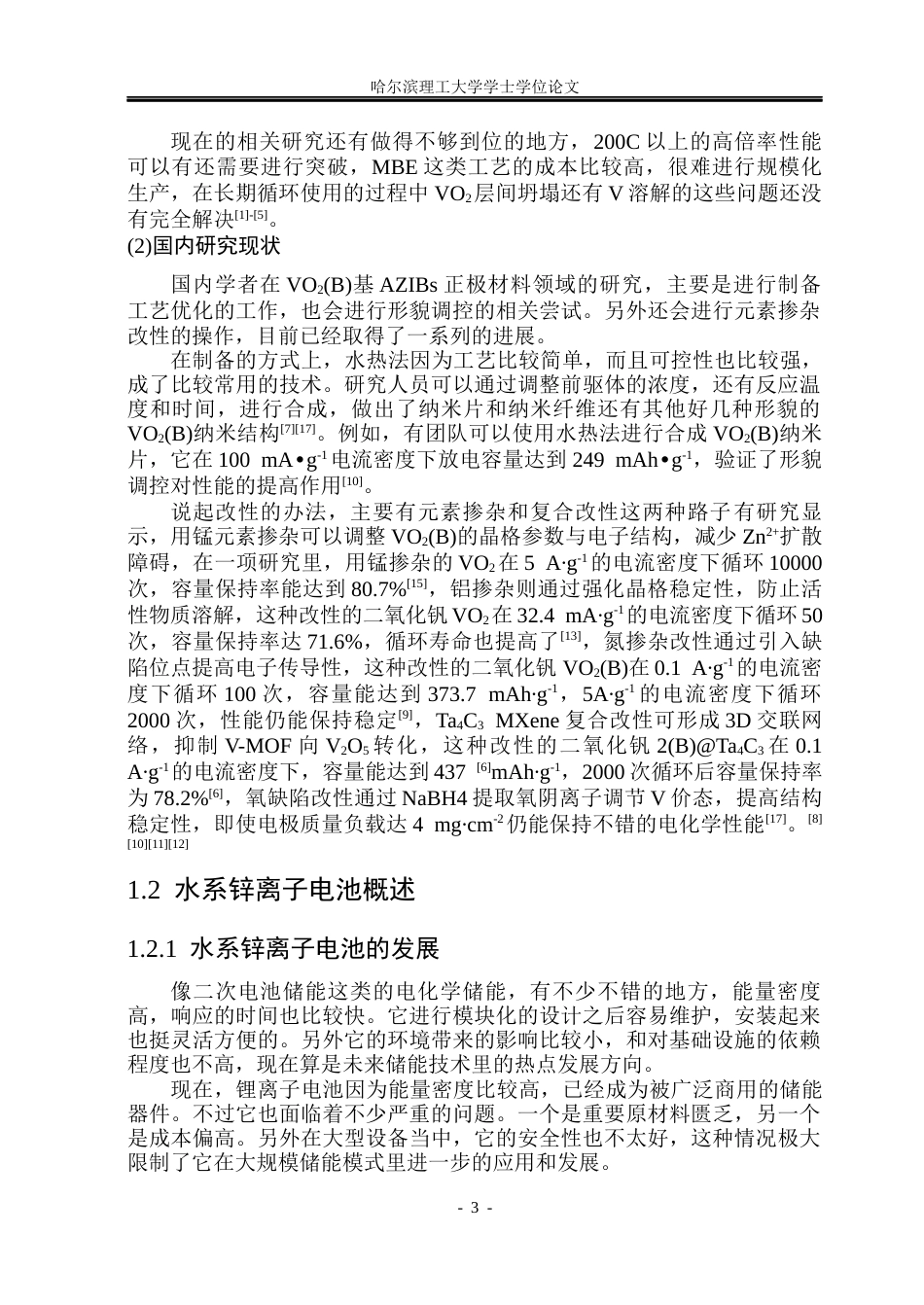

26年WP应用物理学 VO2作为水系锌离子电池正极材料的制备与性能研究9.22-AI5.22(34090字).docx_第8页

8/69页

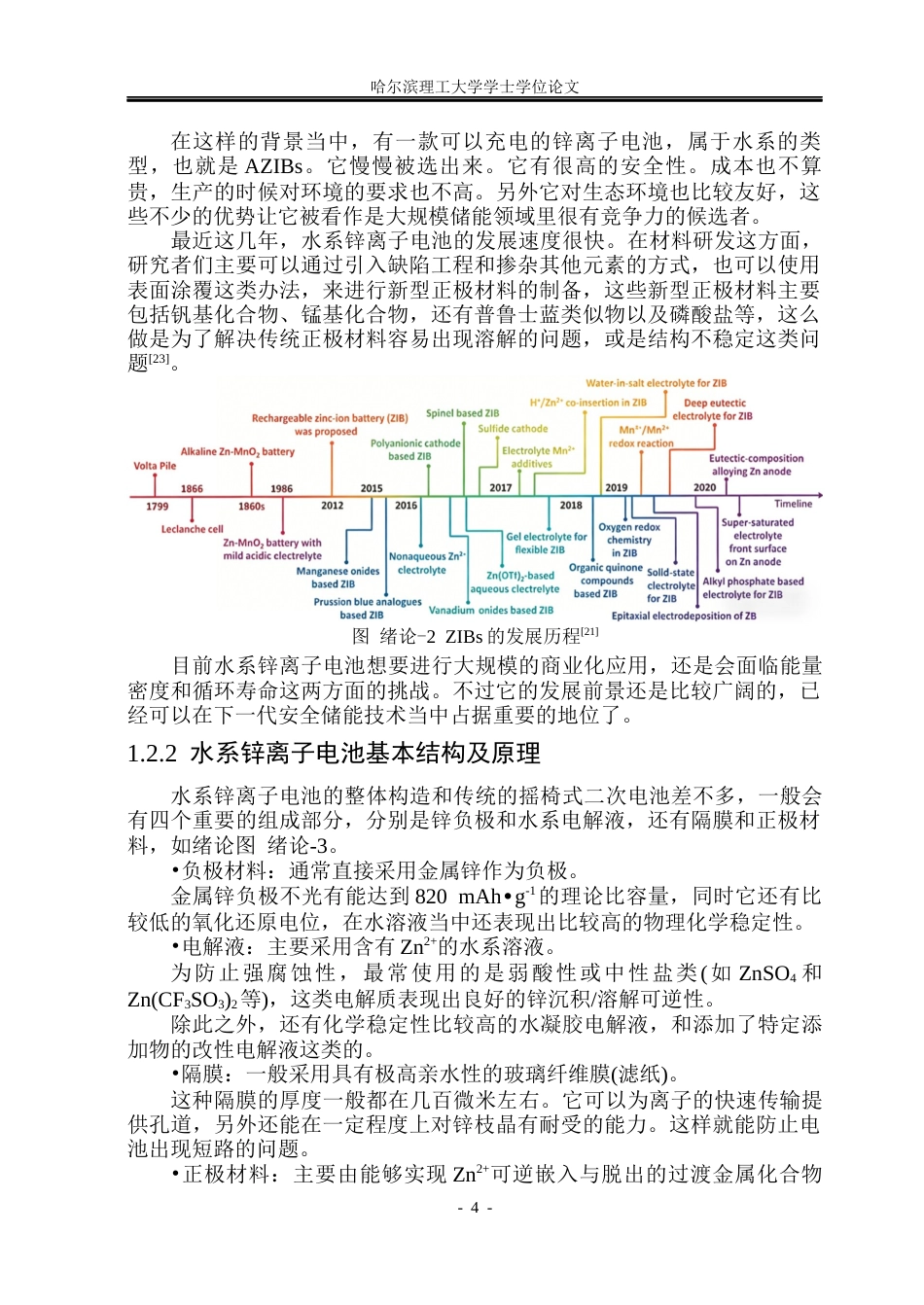

26年WP应用物理学 VO2作为水系锌离子电池正极材料的制备与性能研究9.22-AI5.22(34090字).docx_第9页

9/69页

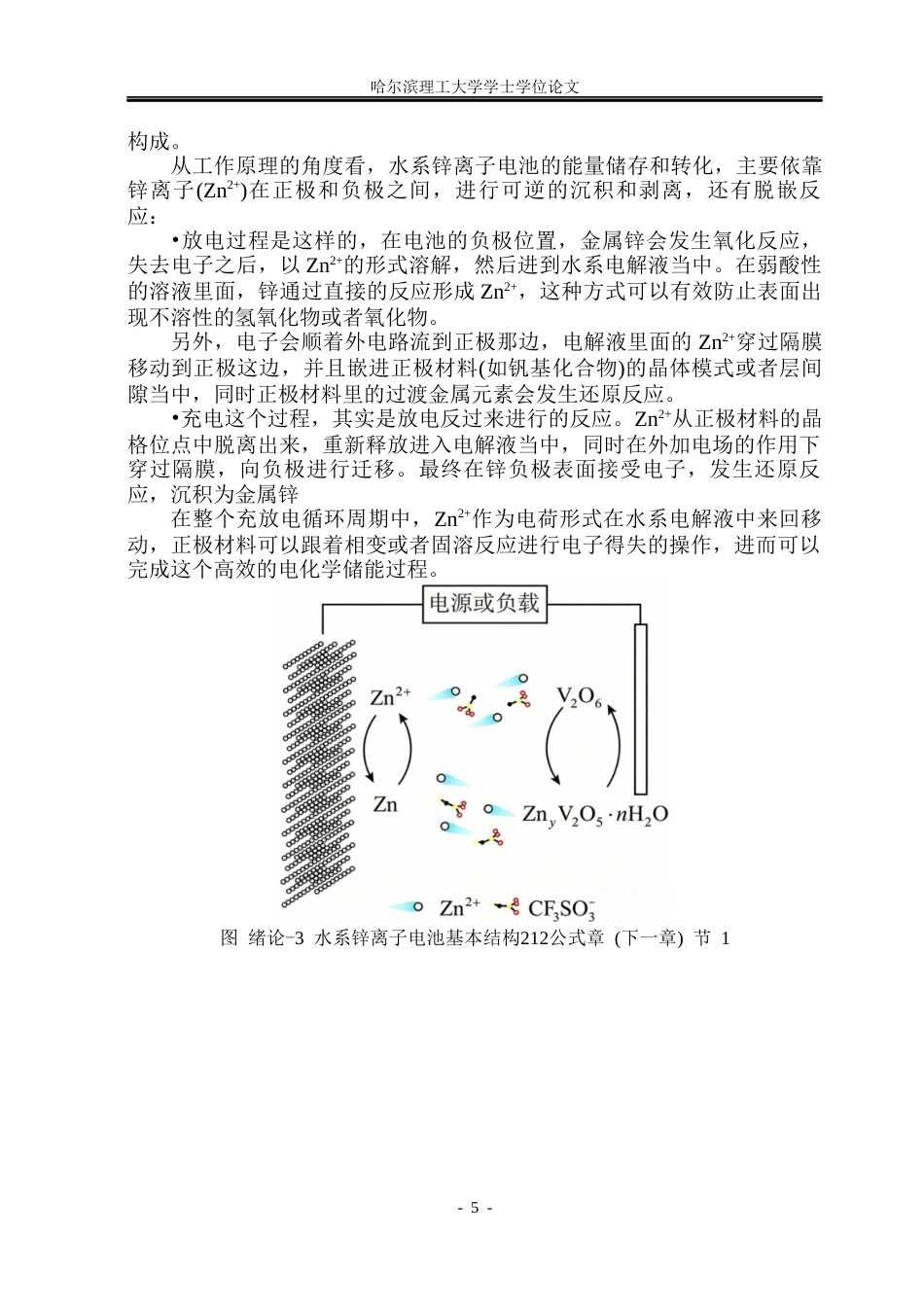

26年WP应用物理学 VO2作为水系锌离子电池正极材料的制备与性能研究9.22-AI5.22(34090字).docx_第10页

10/69页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/69

文本预览下载提示常见问题

哈尔滨理工大学学士学位论文- I -VO2作为水系锌离子电池正极材料的制备与性能研究摘要本文研究通过一步水热合成的方法，以 V2O5 为钒源，草酸为还原剂/络合剂，180℃反应 6 h 成功的制备高纯度高结晶度的单斜相 VO2(B)正极材料。XRD 及 Rietveld 精修确认其 C2/m 空间群，晶胞参数 a = 11.8884 Å、b = 3.62283 Å、c = 6.91301 Å、β = 105.577°，具沿 b 轴的开阔离子传输通道。电化学测试结果表明，0.05 A·g-1电流密度下放电比容量达到了295 mAh·g-1，2.0 A·g-1时仍然保持有 60 mAh·g-1的可逆容量，倍率恢复率达到 74.6%，0....

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
