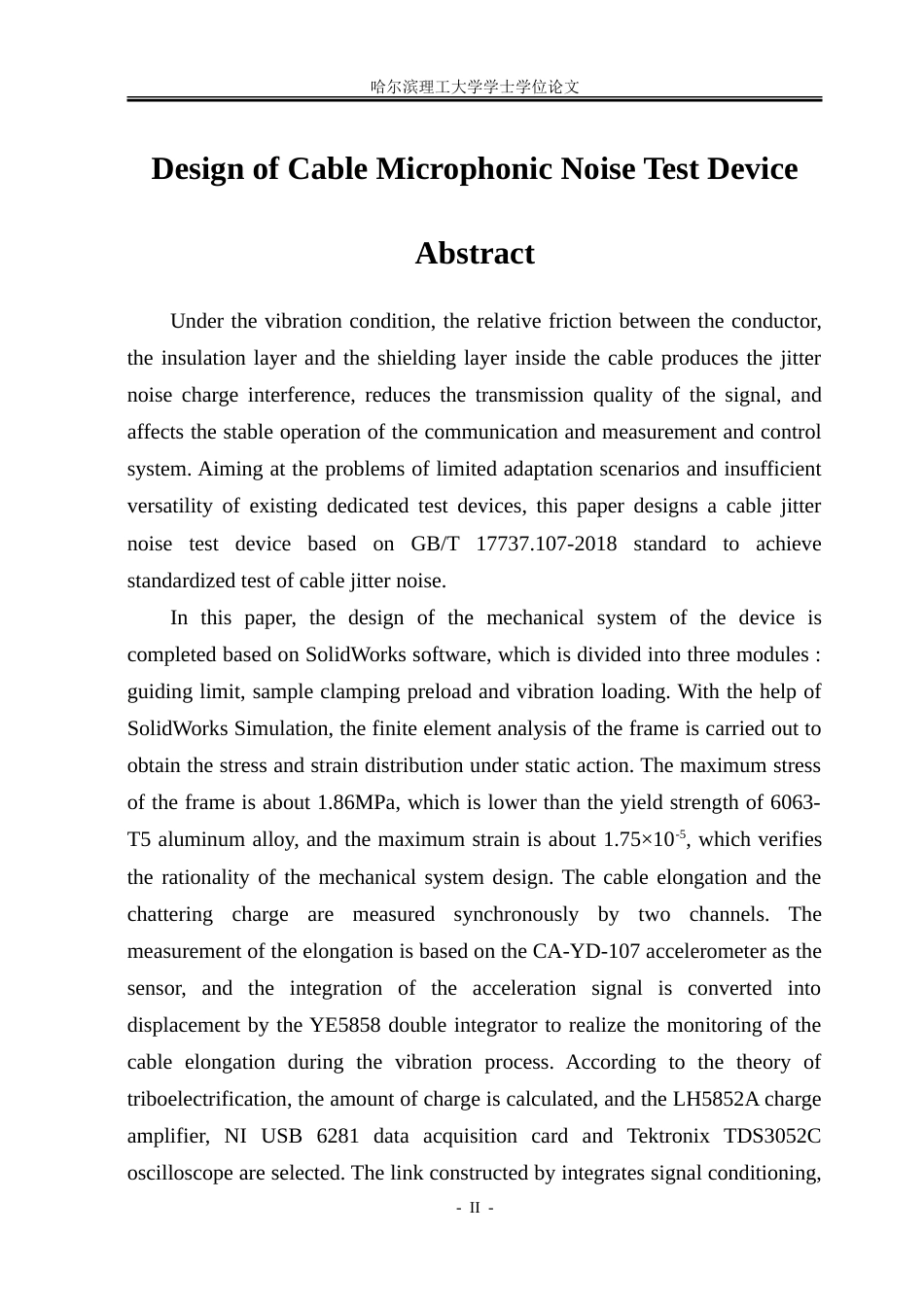

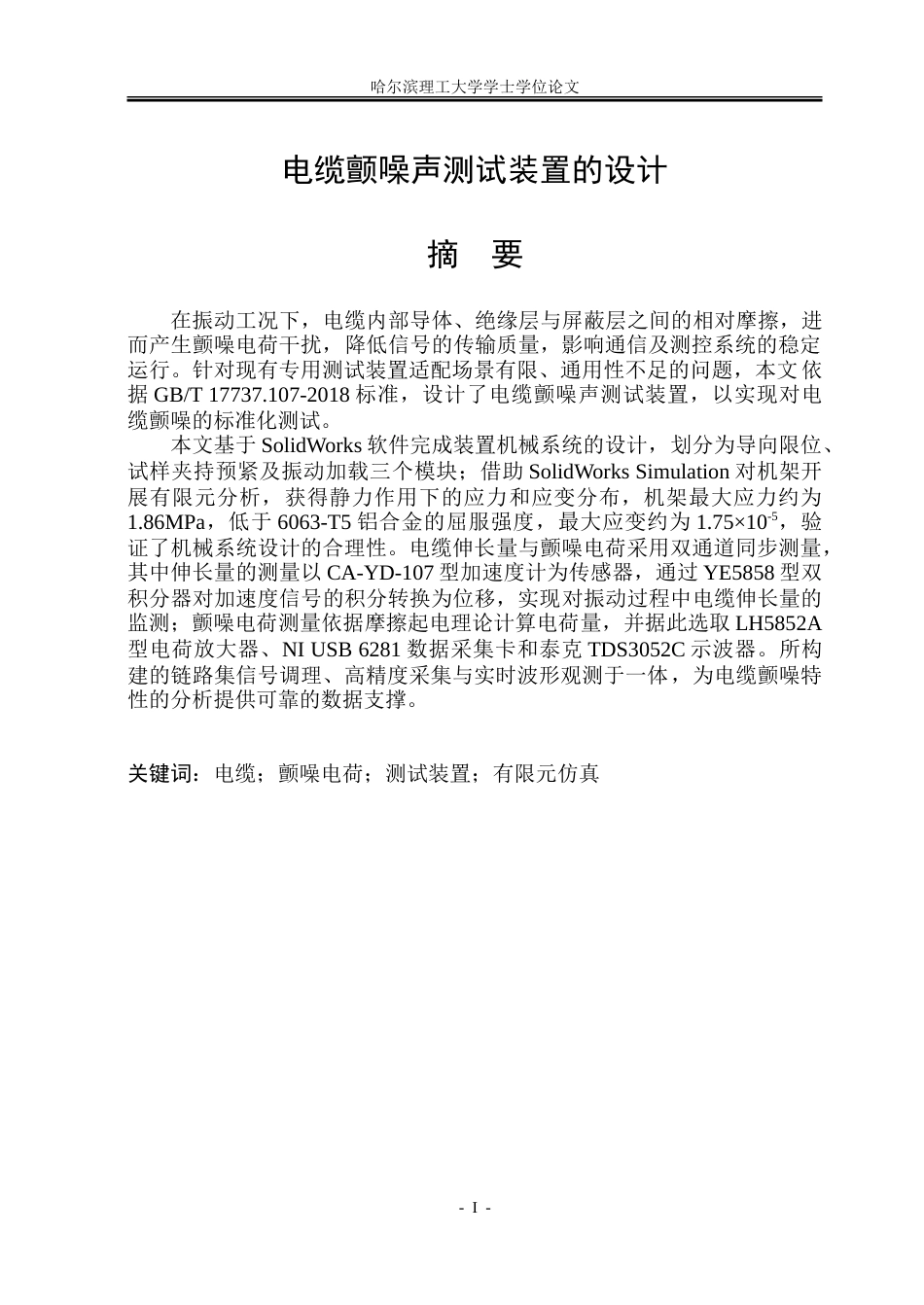

哈尔滨理工大学学士学位论文电缆颤噪声测试装置的设计摘要在振动工况下，电缆内部导体、绝缘层与屏蔽层之间的相对摩擦，进而产生颤噪电荷干扰，降低信号的传输质量，影响通信及测控系统的稳定运行。针对现有专用测试装置适配场景有限、通用性不足的问题，本文依据 GB/T 17737.107-2018 标准，设计了电缆颤噪声测试装置，以实现对电缆颤噪的标准化测试。本文基于 SolidWorks 软件完成装置机械系统的设计，划分为导向限位、试样夹持预紧及振动加载三个模块；借助 SolidWorks Simulation 对机架开展有限元分析，获得静力作用下的应力和应变分布，机架最大应力约为...
