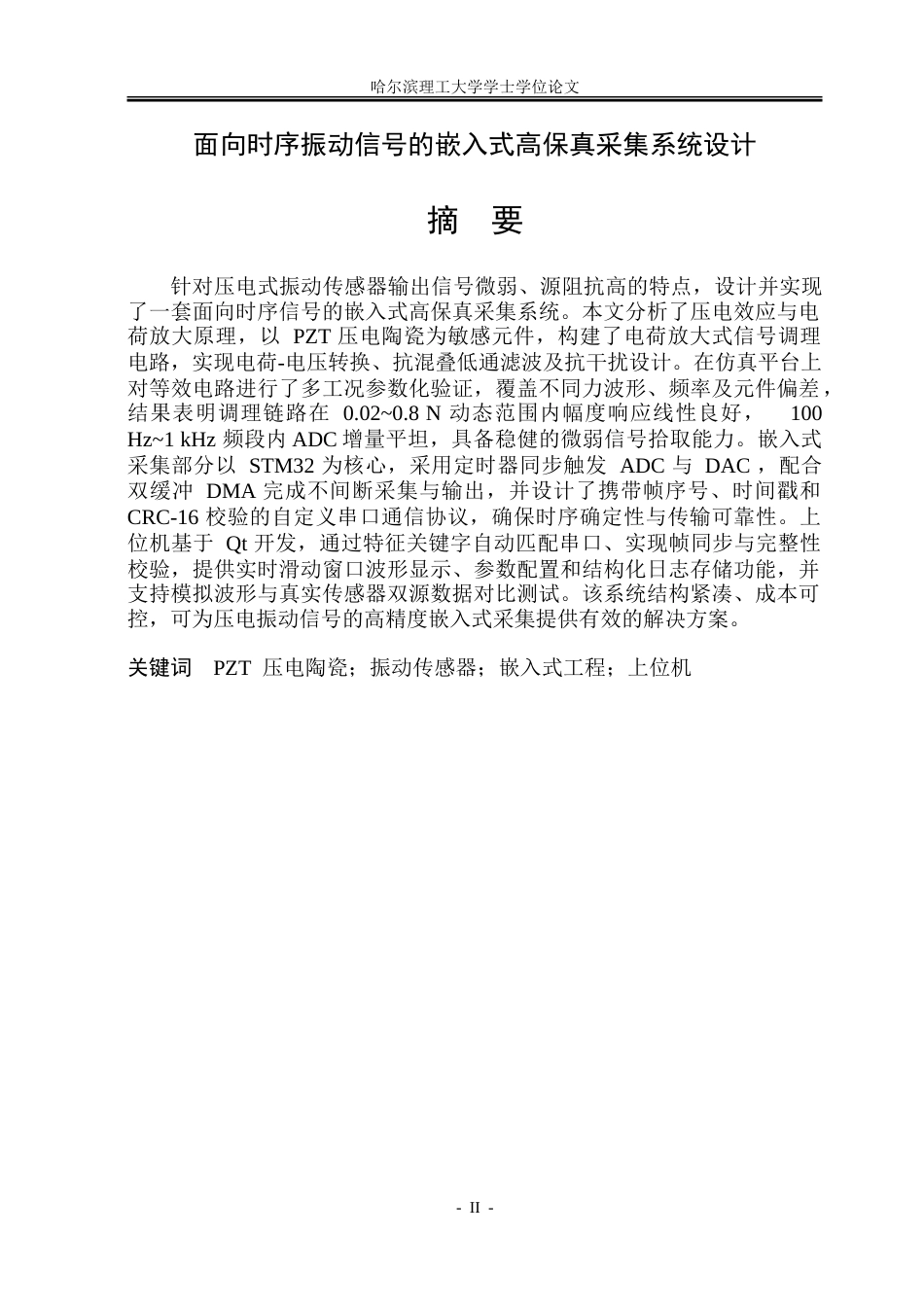

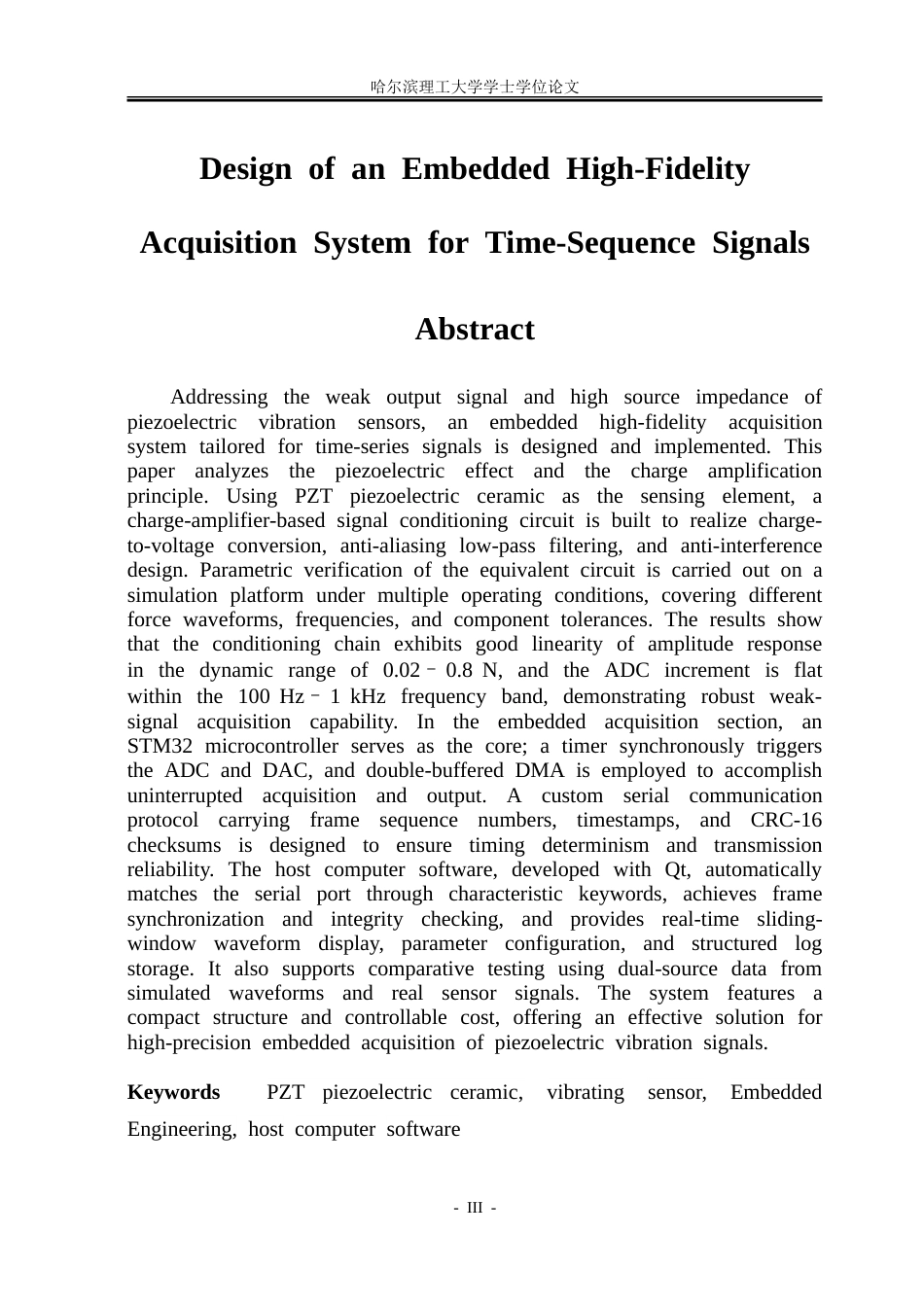

哈尔滨理工大学学士学位论文面向时序振动信号的嵌入式高保真采集系统设计摘要针对压电式振动传感器输出信号微弱、源阻抗高的特点，设计并实现了一套面向时序信号的嵌入式高保真采集系统。本文分析了压电效应与电荷放大原理，以 PZT 压电陶瓷为敏感元件，构建了电荷放大式信号调理电路，实现电荷-电压转换、抗混叠低通滤波及抗干扰设计。在仿真平台上对等效电路进行了多工况参数化验证，覆盖不同力波形、频率及元件偏差，结果表明调理链路在 0.02~0.8 N 动态范围内幅度响应线性良好， 100 Hz~1 kHz 频段内 ADC 增量平坦，具备稳健的微弱信号拾取能力。嵌入式...
