26年WP电气工程及其自动化基于接枝改性的环烯烃共聚物介电薄膜储能性能研究8.06-AI17.5(19797字).docx

下载本文档

阅读 0
格式 docx
大小 23.03 MB
约56页
2026-06-26
收藏
评论
点赞(0)
海报
举报

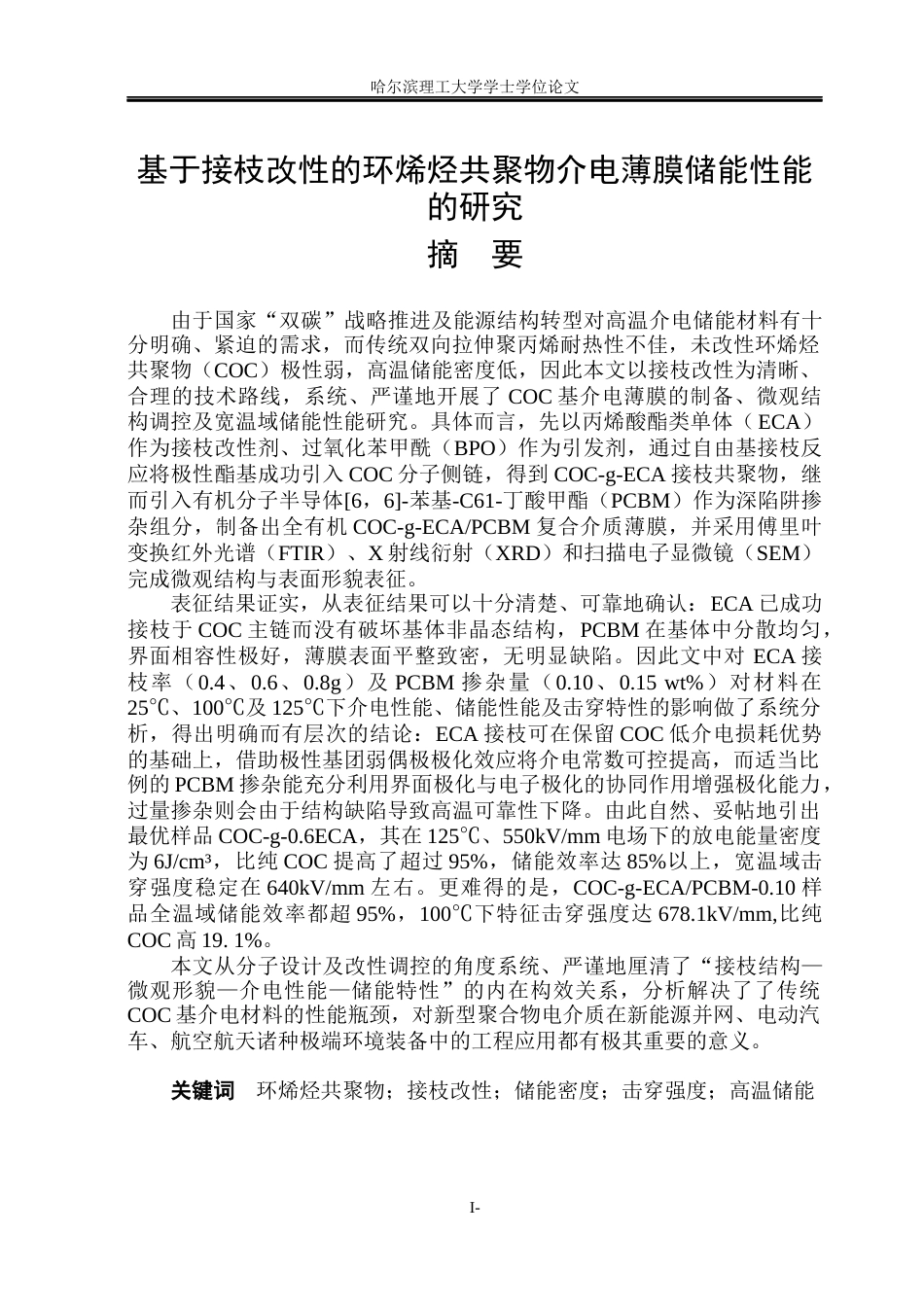

26年WP电气工程及其自动化基于接枝改性的环烯烃共聚物介电薄膜储能性能研究8.06-AI17.5(19797字).docx_第1页

1/56页

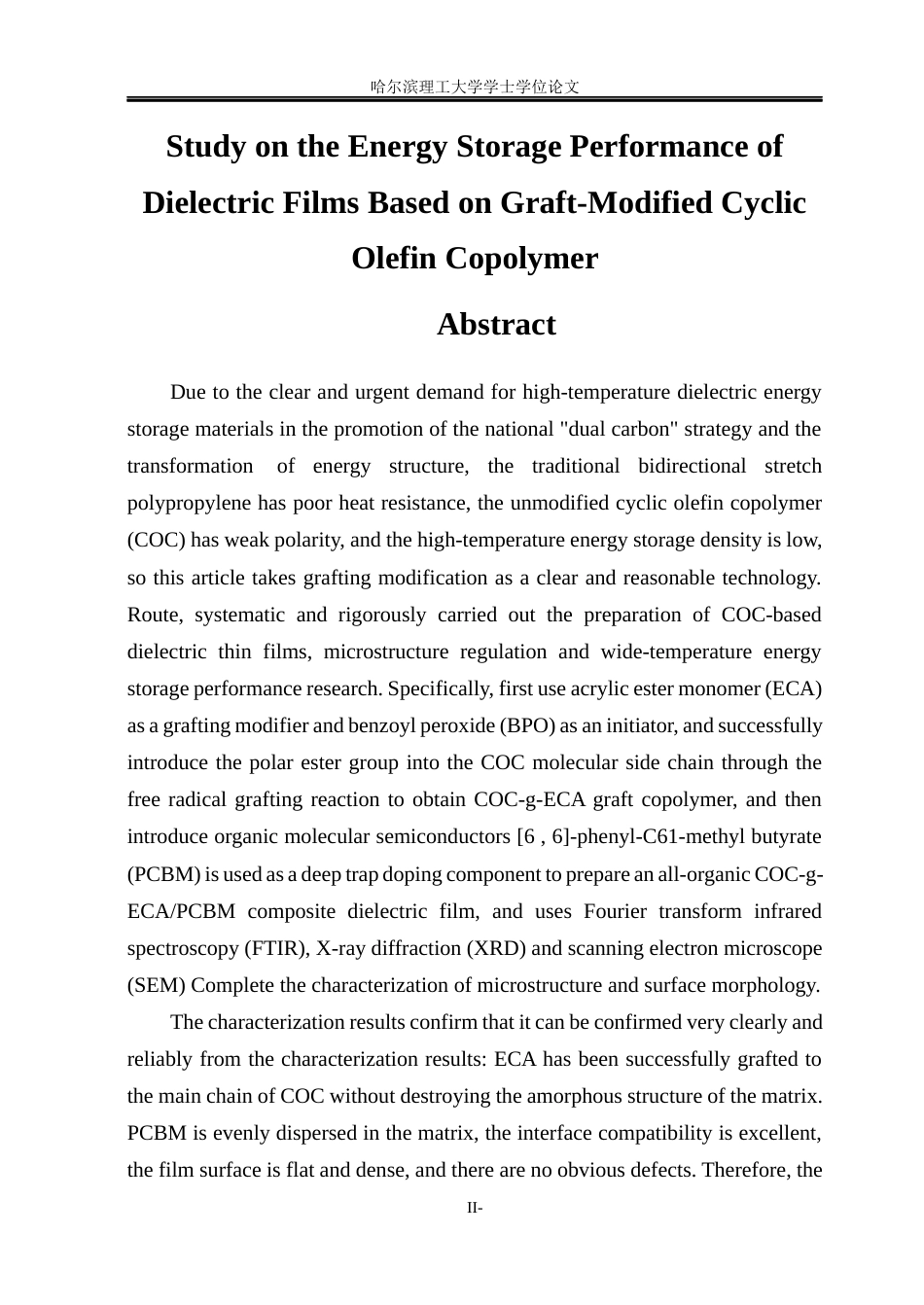

26年WP电气工程及其自动化基于接枝改性的环烯烃共聚物介电薄膜储能性能研究8.06-AI17.5(19797字).docx_第2页

2/56页

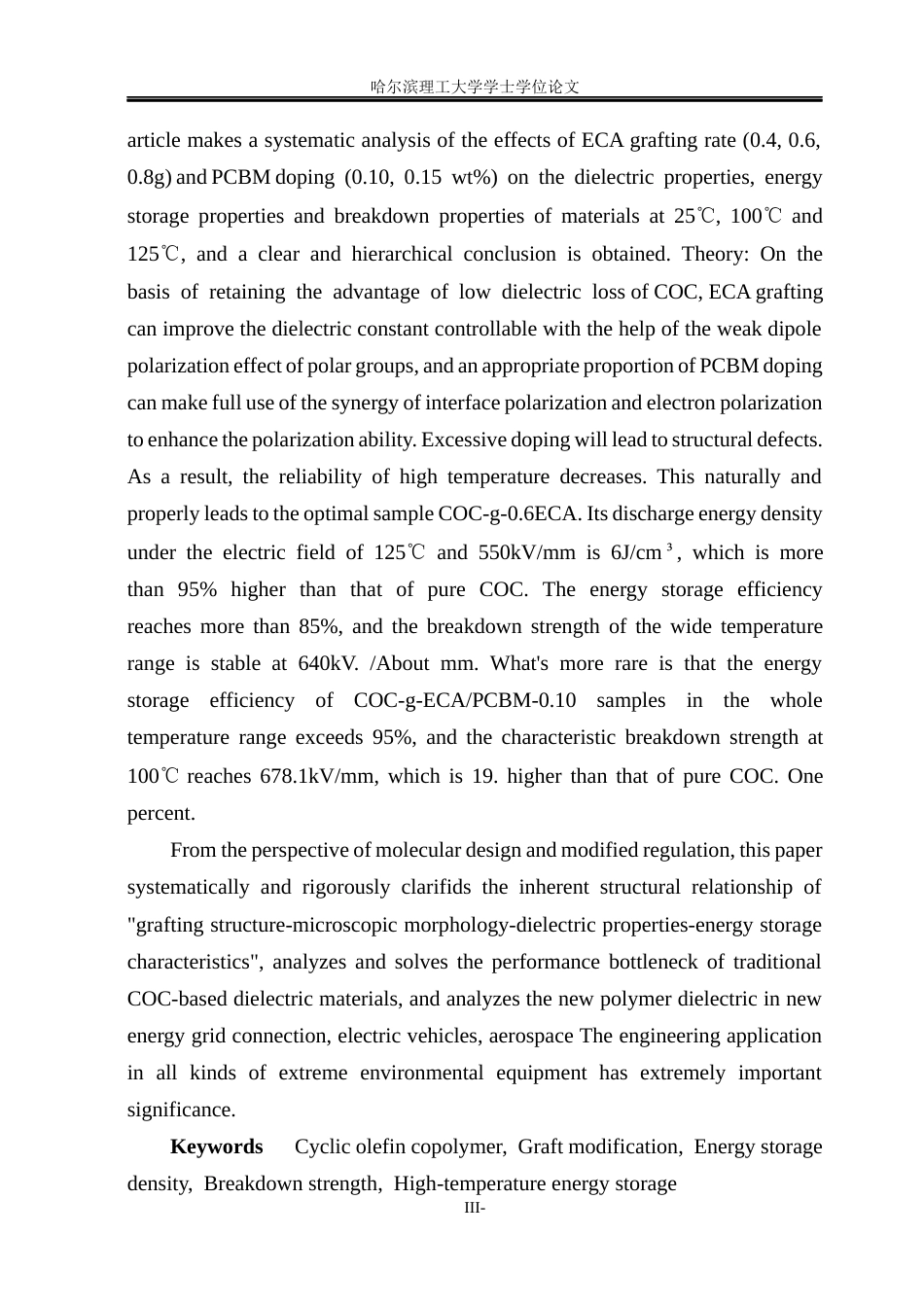

26年WP电气工程及其自动化基于接枝改性的环烯烃共聚物介电薄膜储能性能研究8.06-AI17.5(19797字).docx_第3页

3/56页

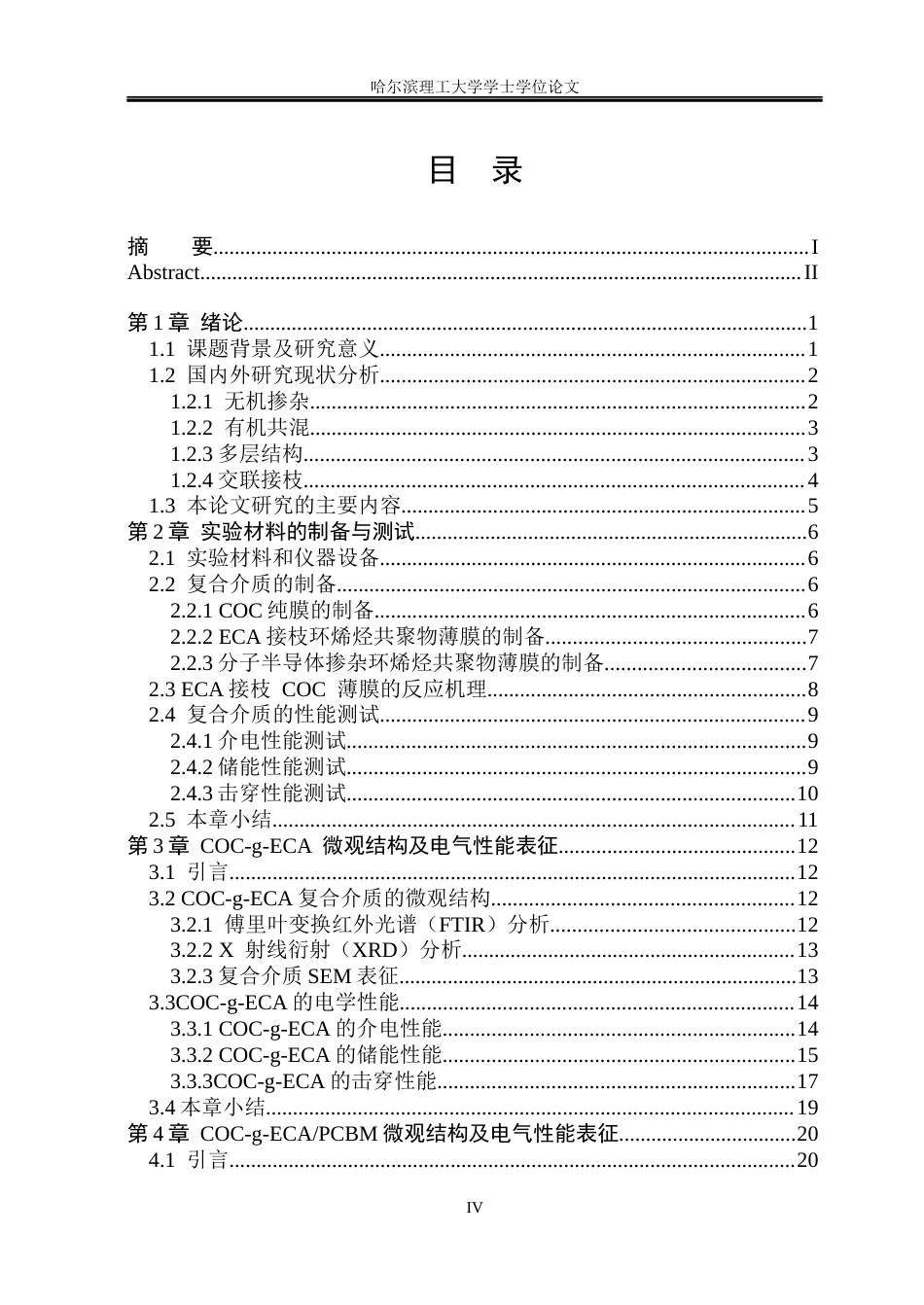

26年WP电气工程及其自动化基于接枝改性的环烯烃共聚物介电薄膜储能性能研究8.06-AI17.5(19797字).docx_第4页

4/56页

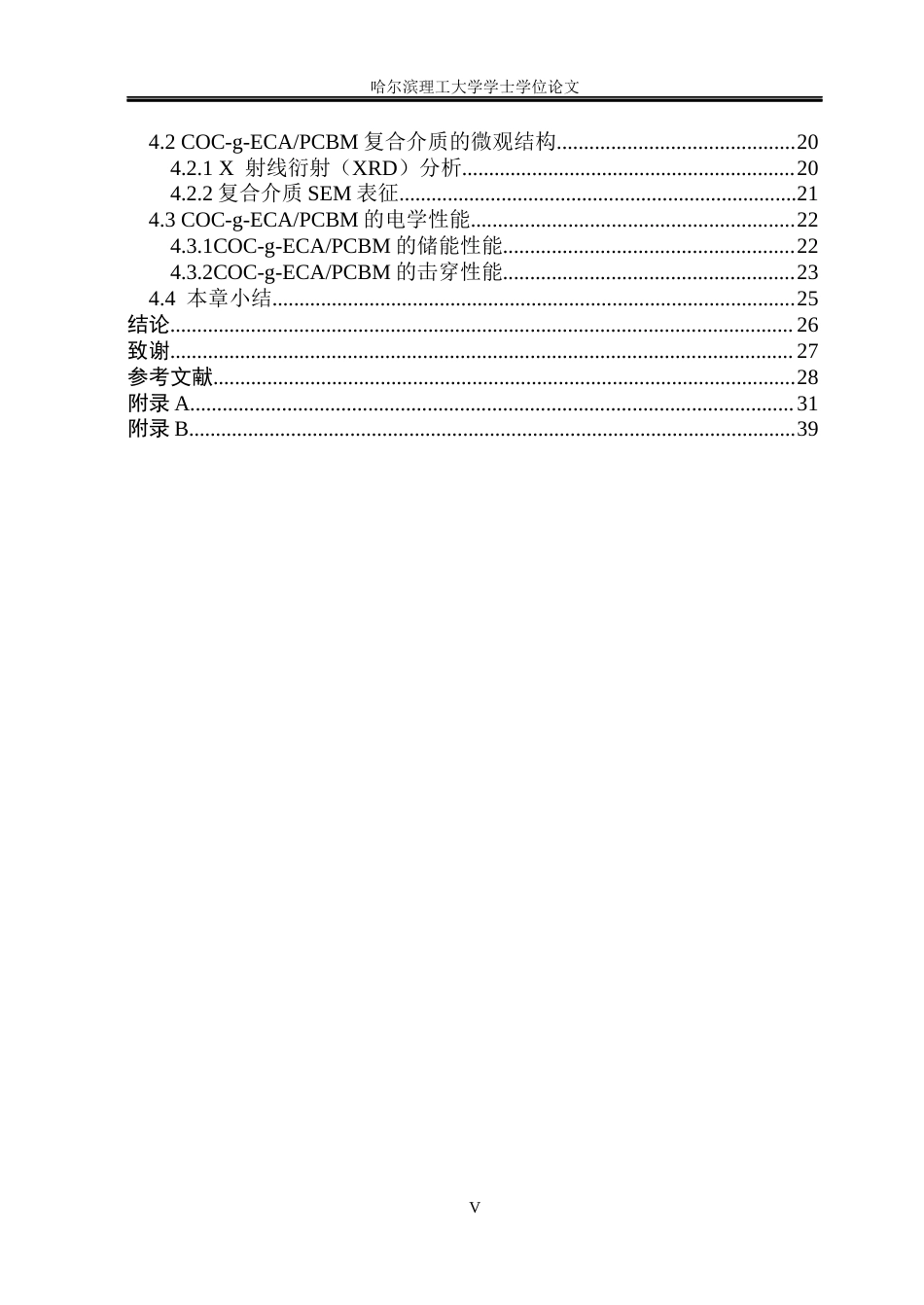

26年WP电气工程及其自动化基于接枝改性的环烯烃共聚物介电薄膜储能性能研究8.06-AI17.5(19797字).docx_第5页

5/56页

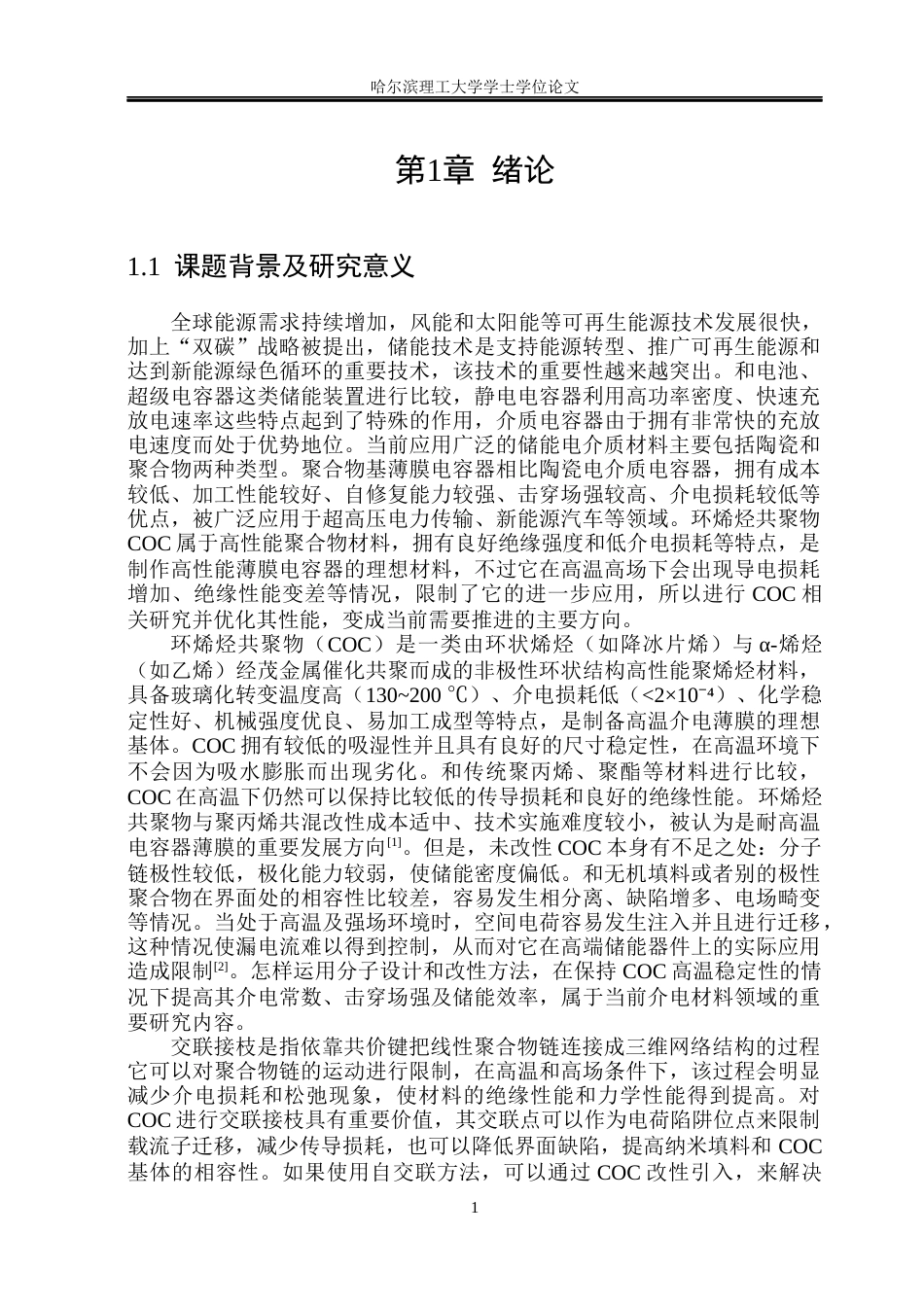

26年WP电气工程及其自动化基于接枝改性的环烯烃共聚物介电薄膜储能性能研究8.06-AI17.5(19797字).docx_第6页

6/56页

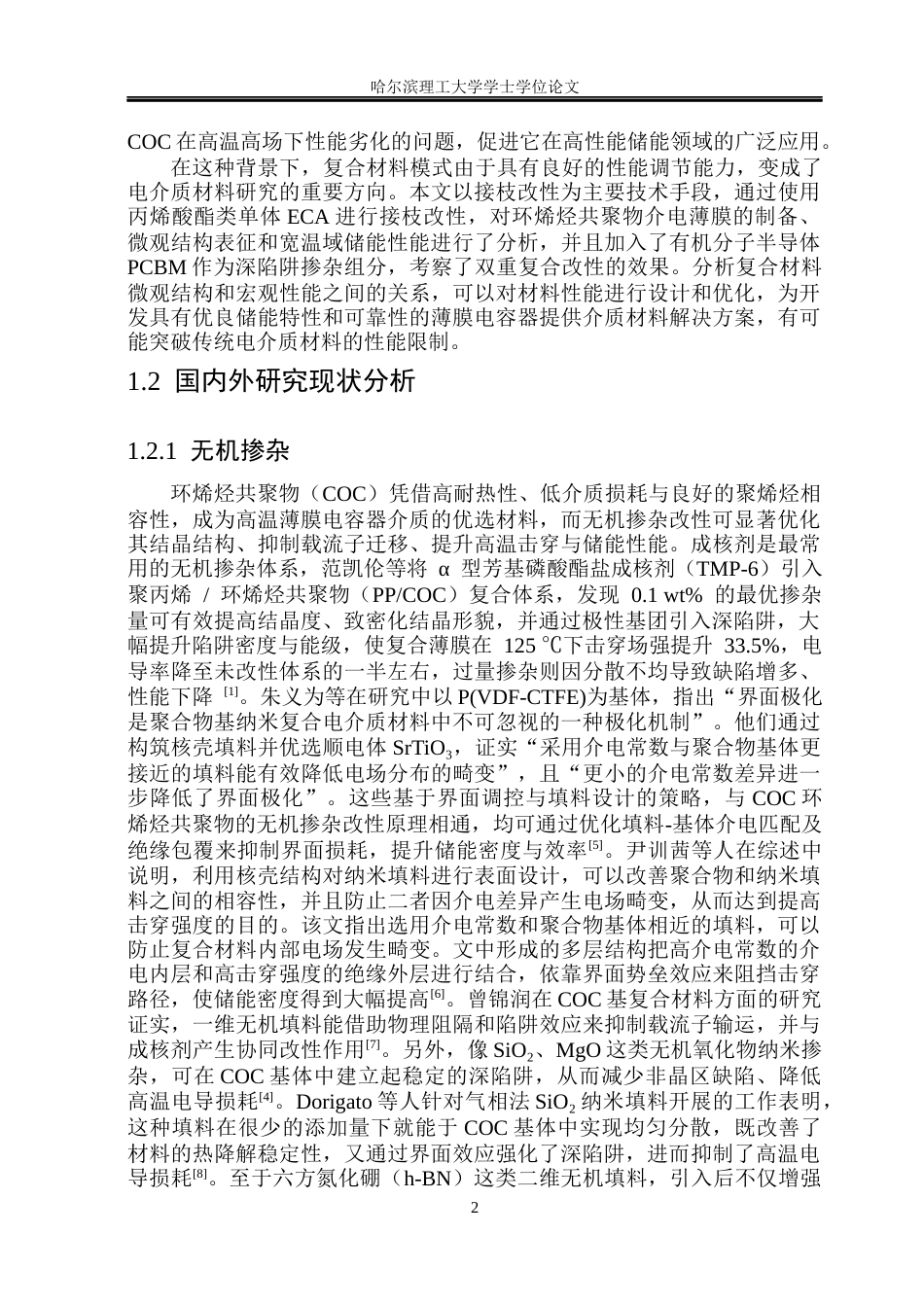

26年WP电气工程及其自动化基于接枝改性的环烯烃共聚物介电薄膜储能性能研究8.06-AI17.5(19797字).docx_第7页

7/56页

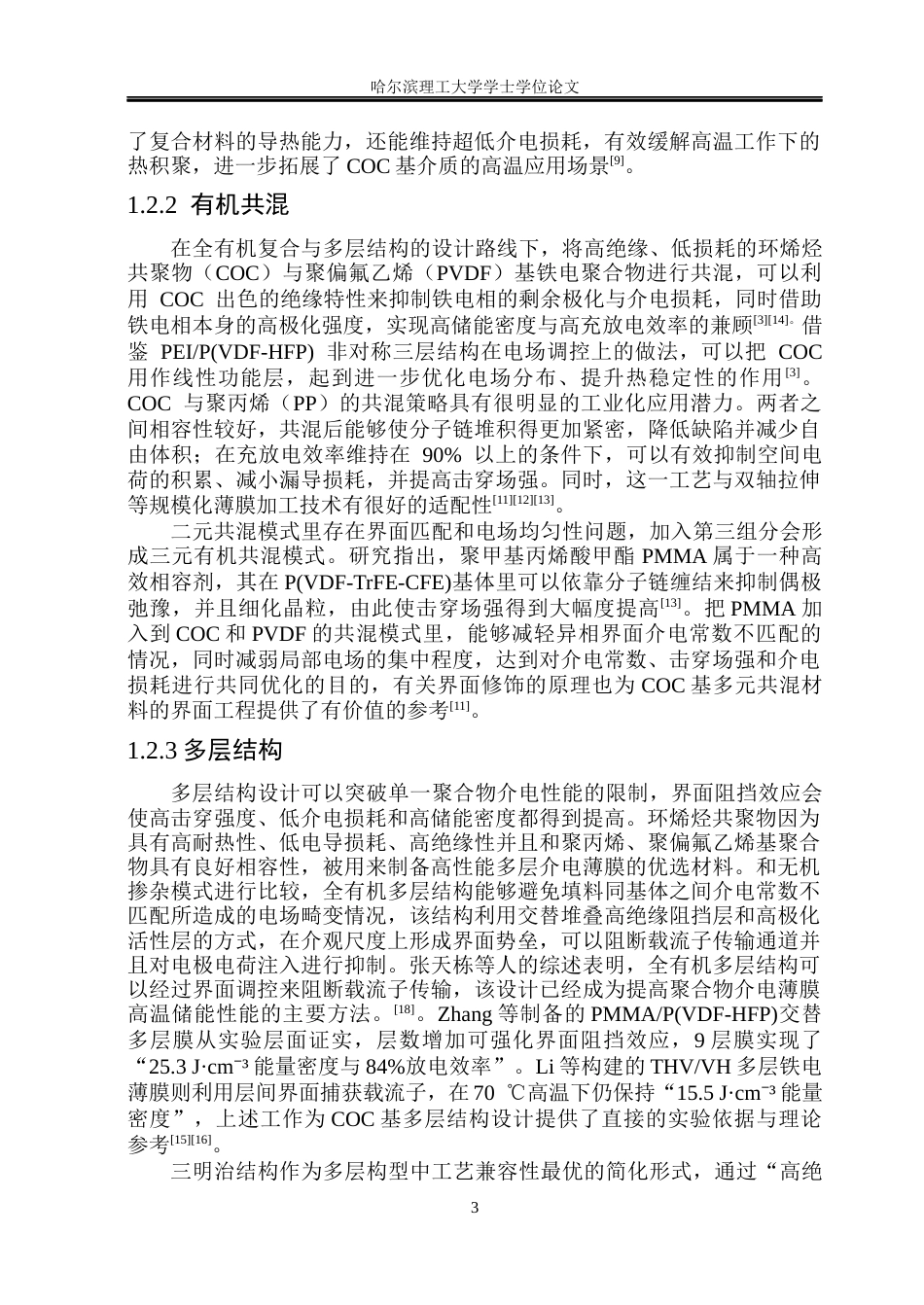

26年WP电气工程及其自动化基于接枝改性的环烯烃共聚物介电薄膜储能性能研究8.06-AI17.5(19797字).docx_第8页

8/56页

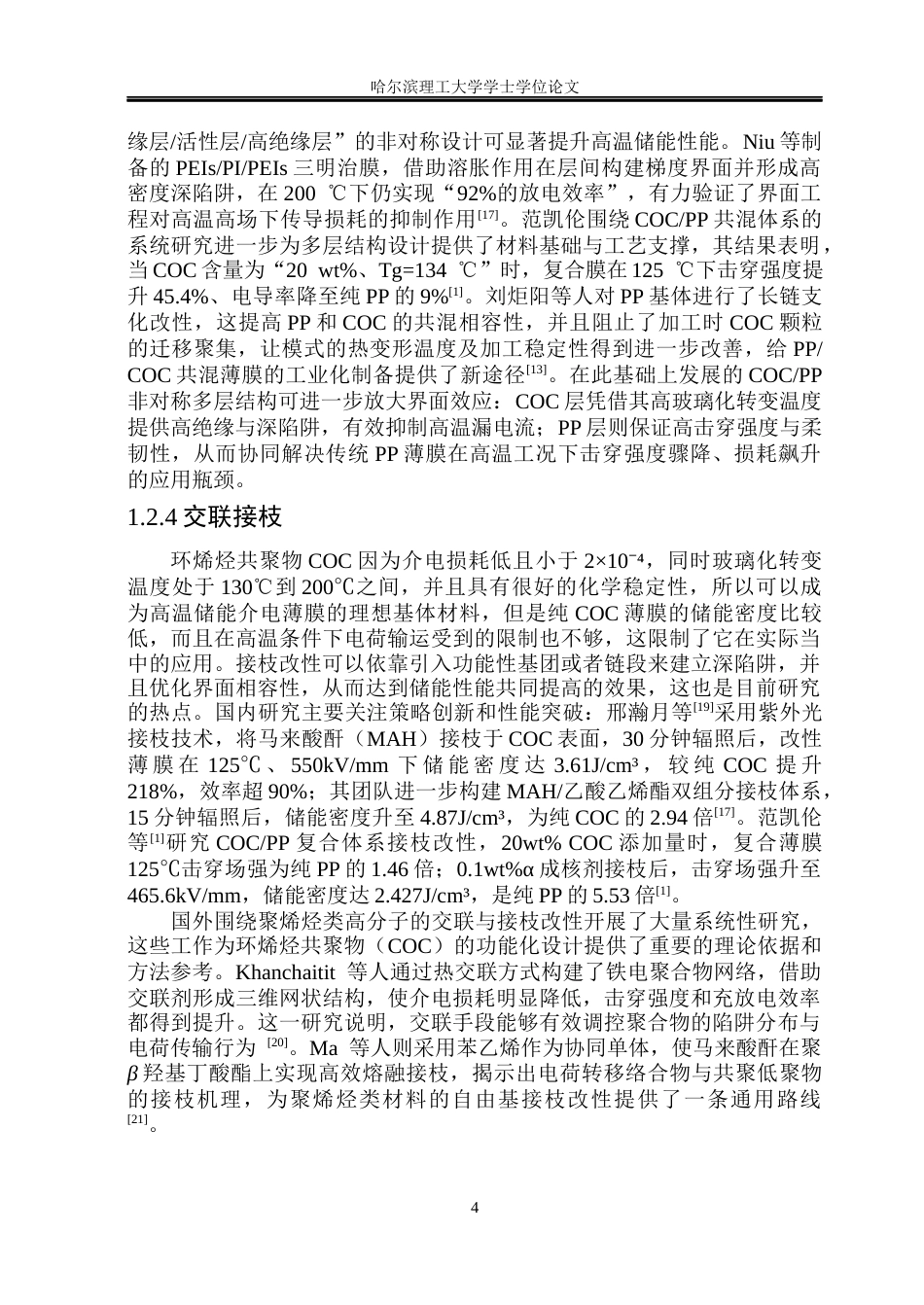

26年WP电气工程及其自动化基于接枝改性的环烯烃共聚物介电薄膜储能性能研究8.06-AI17.5(19797字).docx_第9页

9/56页

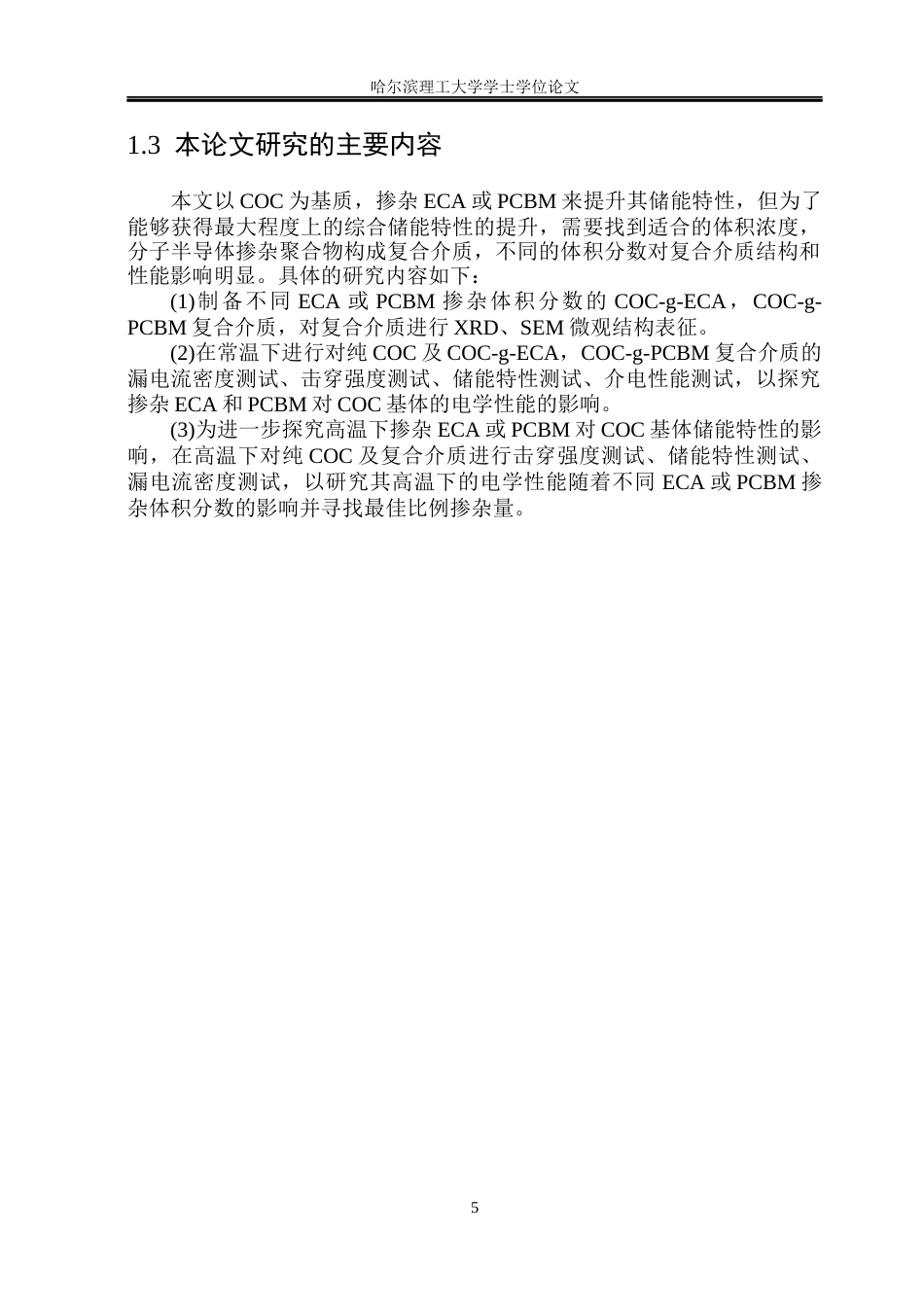

26年WP电气工程及其自动化基于接枝改性的环烯烃共聚物介电薄膜储能性能研究8.06-AI17.5(19797字).docx_第10页

10/56页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/56

文本预览下载提示常见问题

I-哈尔滨理工大学学士学位论文基于接枝改性的环烯烃共聚物介电薄膜储能性能的研究摘要由于国家“双碳”战略推进及能源结构转型对高温介电储能材料有十分明确、紧迫的需求，而传统双向拉伸聚丙烯耐热性不佳，未改性环烯烃共聚物（COC）极性弱，高温储能密度低，因此本文以接枝改性为清晰、合理的技术路线，系统、严谨地开展了 COC 基介电薄膜的制备、微观结构调控及宽温域储能性能研究。具体而言，先以丙烯酸酯类单体（ ECA）作为接枝改性剂、过氧化苯甲酰（BPO）作为引发剂，通过自由基接枝反应将极性酯基成功引入 COC 分子侧链，得到 COC-g-ECA 接枝共聚物，继...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
