26年WP电子科学与技术基于DDM-D230协同固化环氧电-力学性能研究3.61-AI9.46_1(25871字).docx

下载本文档

阅读 0
格式 docx
大小 24.47 MB
约93页
2026-06-26
收藏
评论
点赞(0)
海报
举报

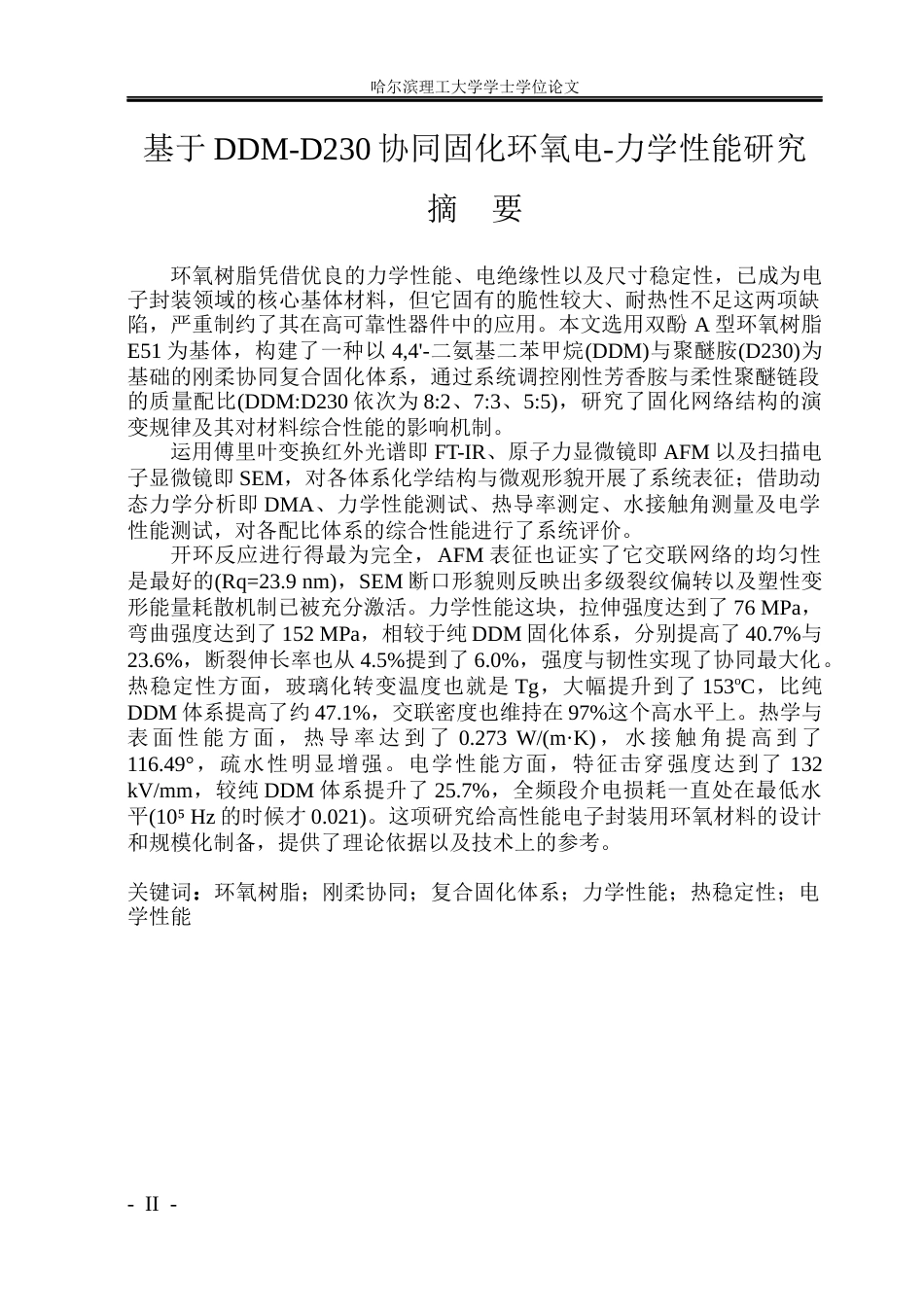

26年WP电子科学与技术基于DDM-D230协同固化环氧电-力学性能研究3.61-AI9.46_1(25871字).docx_第1页

1/93页

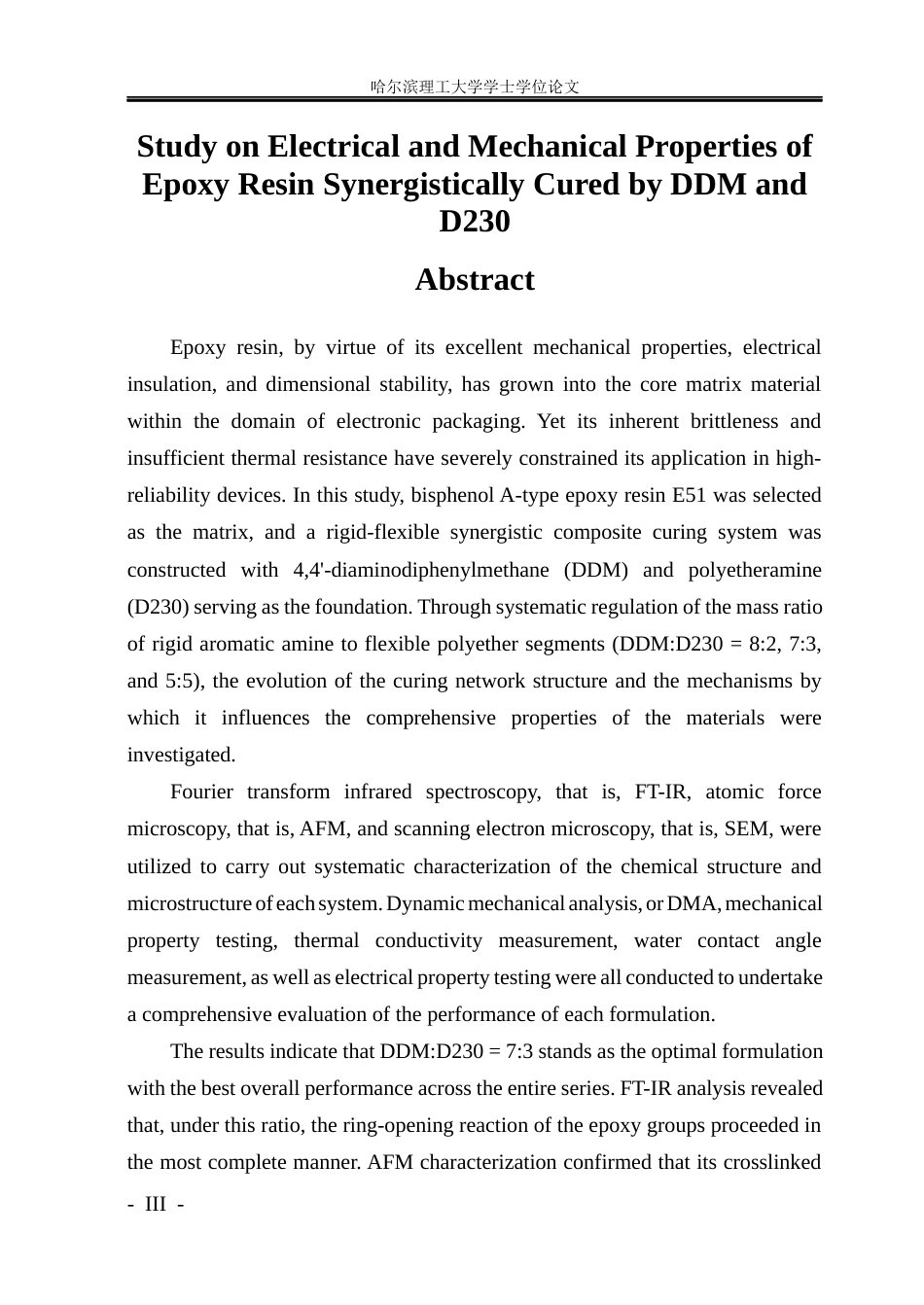

26年WP电子科学与技术基于DDM-D230协同固化环氧电-力学性能研究3.61-AI9.46_1(25871字).docx_第2页

2/93页

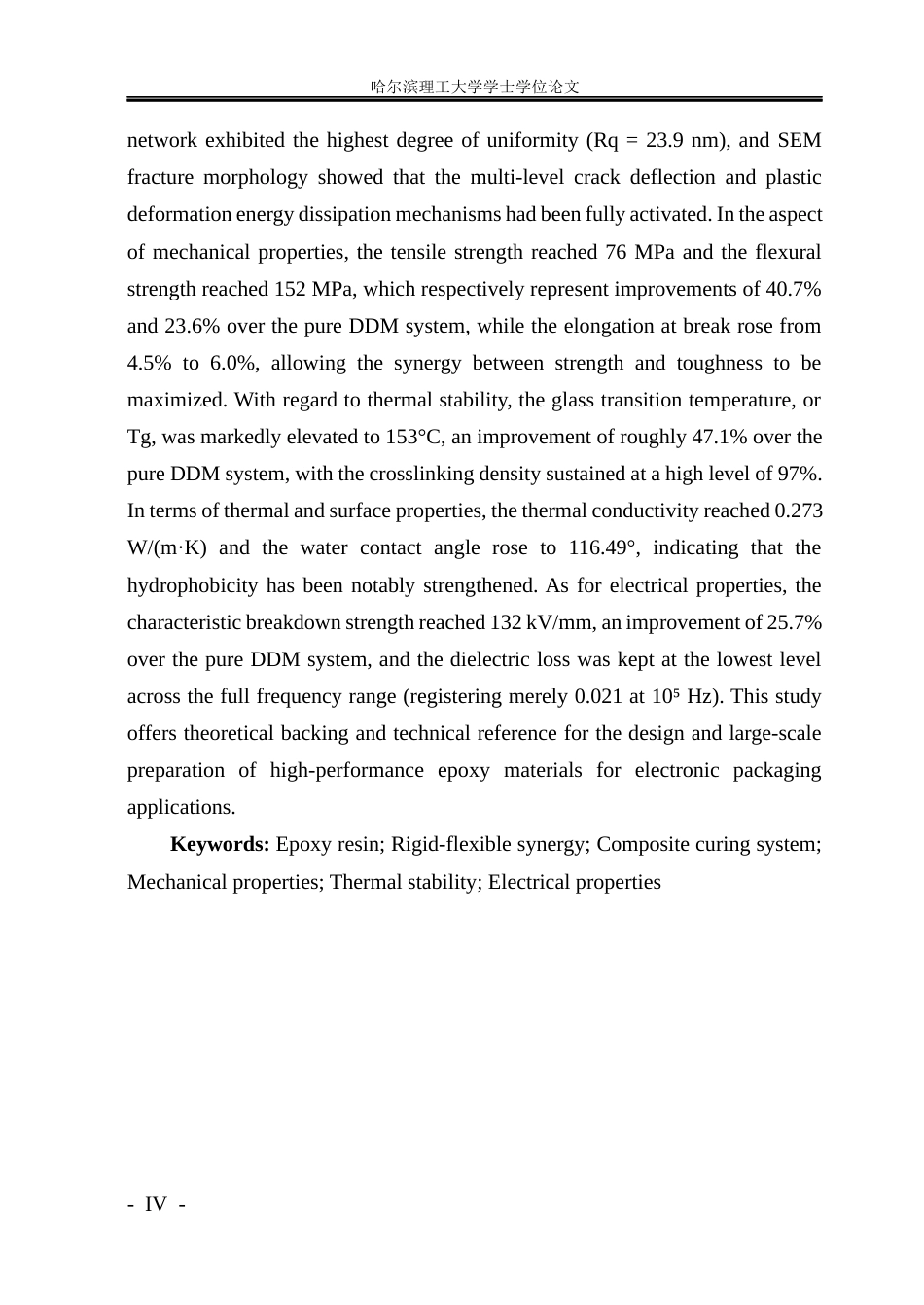

26年WP电子科学与技术基于DDM-D230协同固化环氧电-力学性能研究3.61-AI9.46_1(25871字).docx_第3页

3/93页

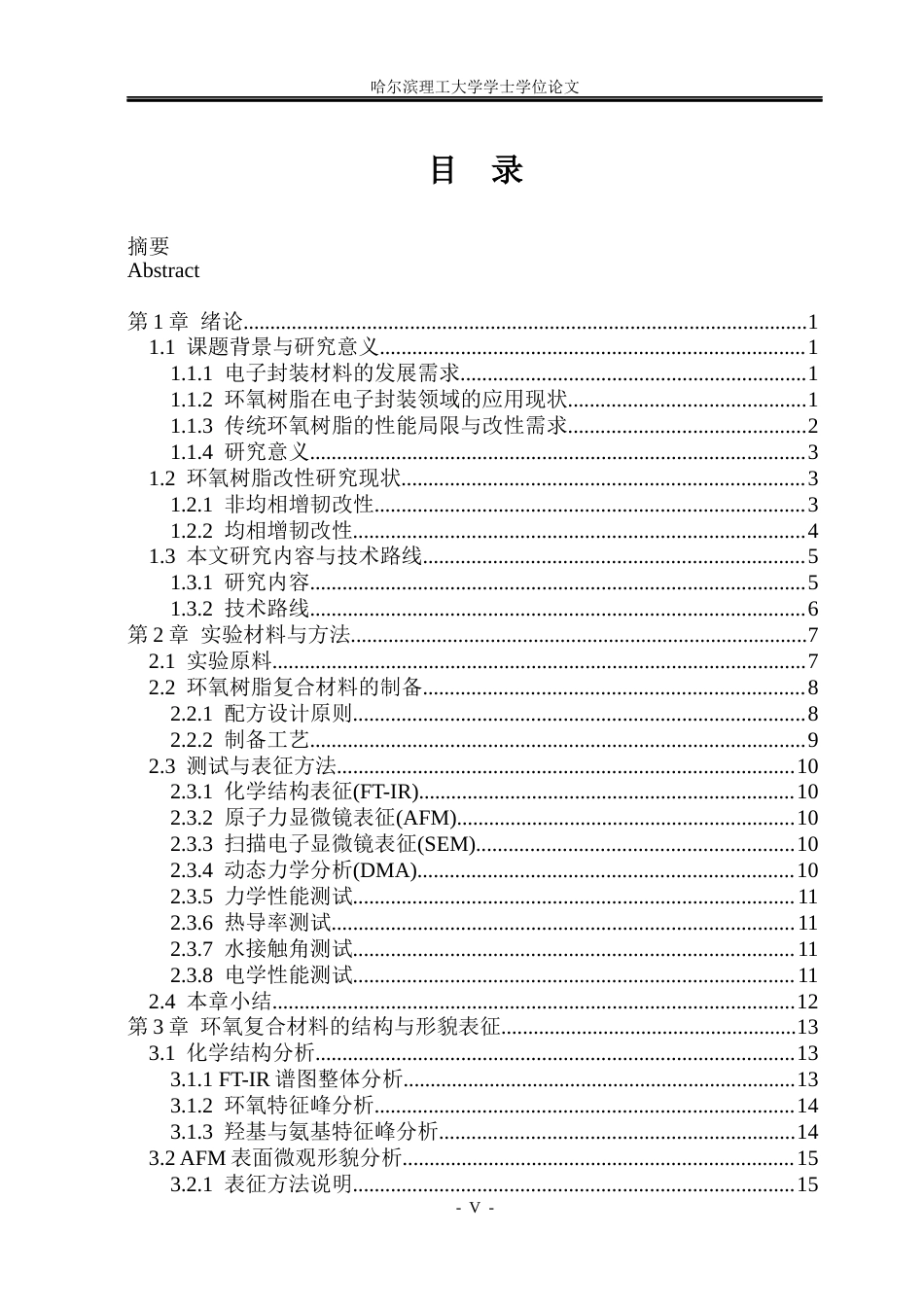

26年WP电子科学与技术基于DDM-D230协同固化环氧电-力学性能研究3.61-AI9.46_1(25871字).docx_第4页

4/93页

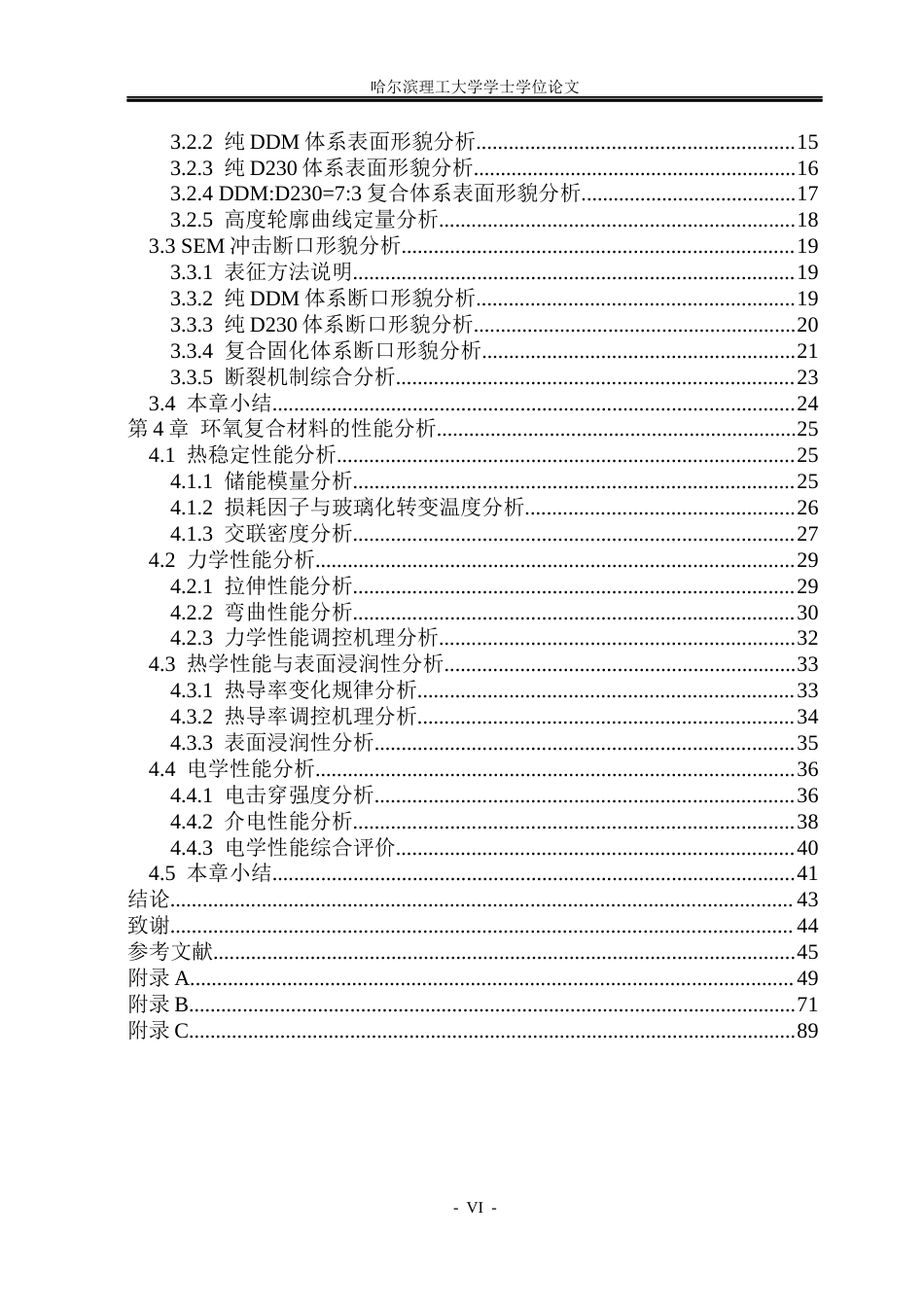

26年WP电子科学与技术基于DDM-D230协同固化环氧电-力学性能研究3.61-AI9.46_1(25871字).docx_第5页

5/93页

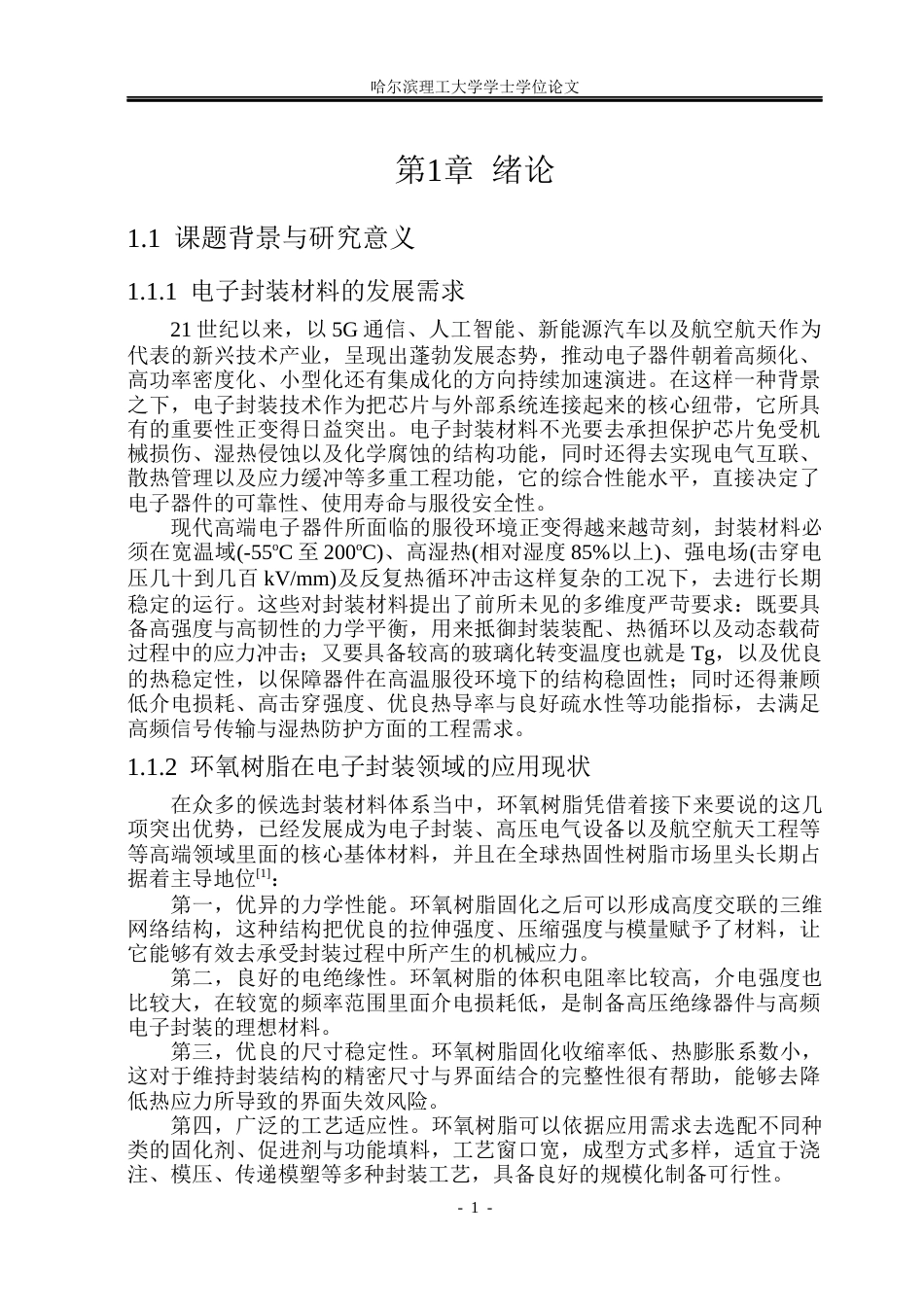

26年WP电子科学与技术基于DDM-D230协同固化环氧电-力学性能研究3.61-AI9.46_1(25871字).docx_第6页

6/93页

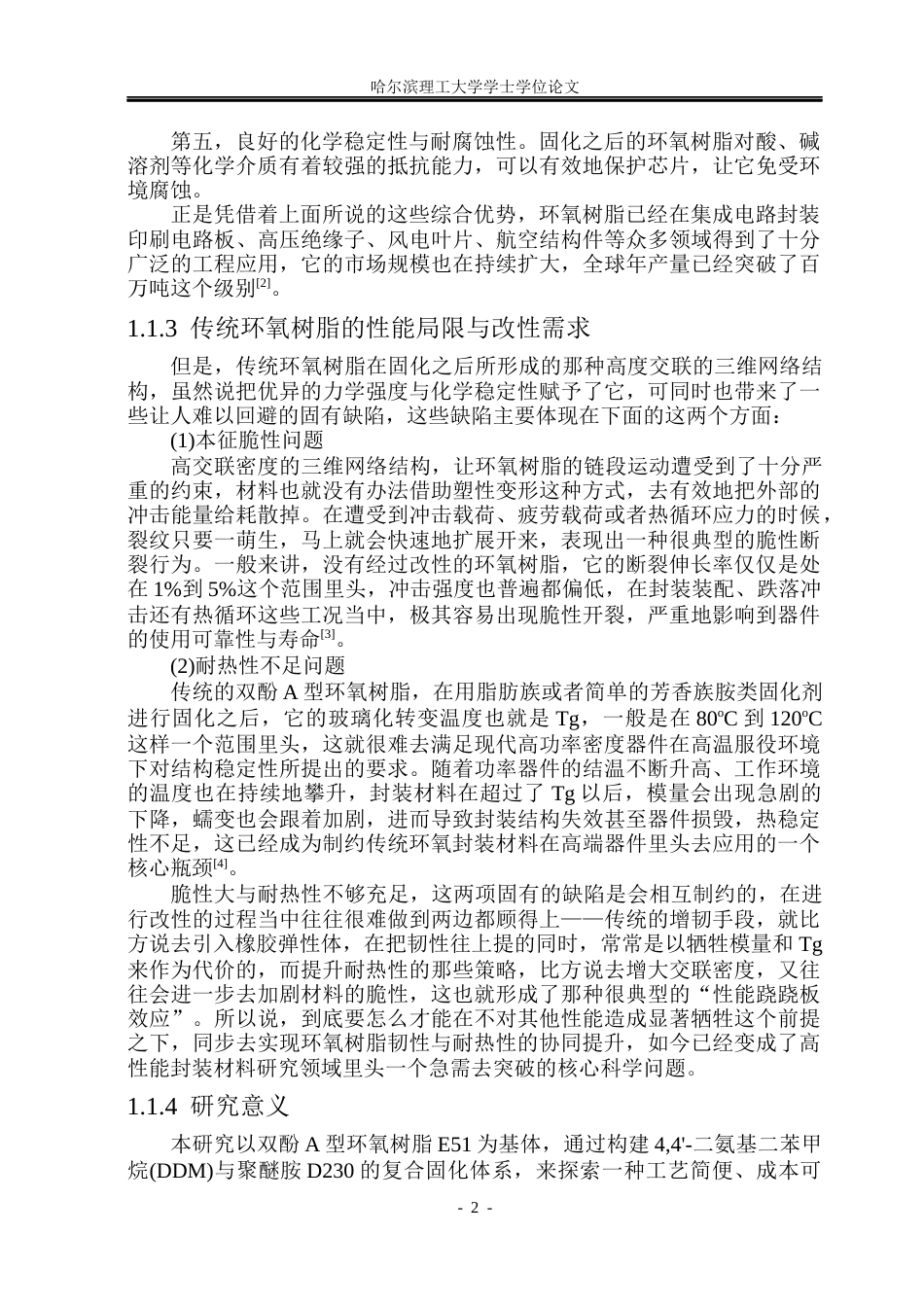

26年WP电子科学与技术基于DDM-D230协同固化环氧电-力学性能研究3.61-AI9.46_1(25871字).docx_第7页

7/93页

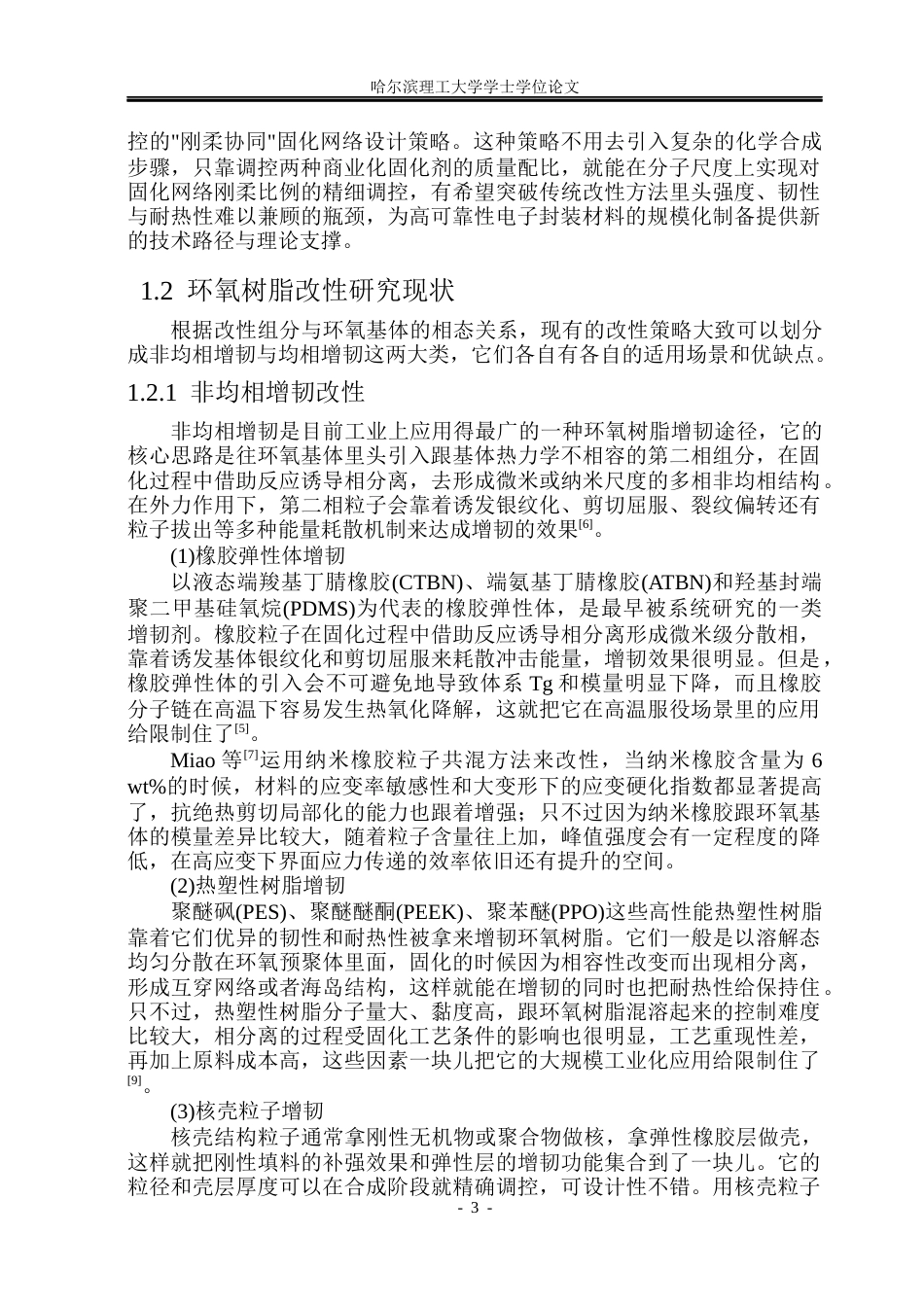

26年WP电子科学与技术基于DDM-D230协同固化环氧电-力学性能研究3.61-AI9.46_1(25871字).docx_第8页

8/93页

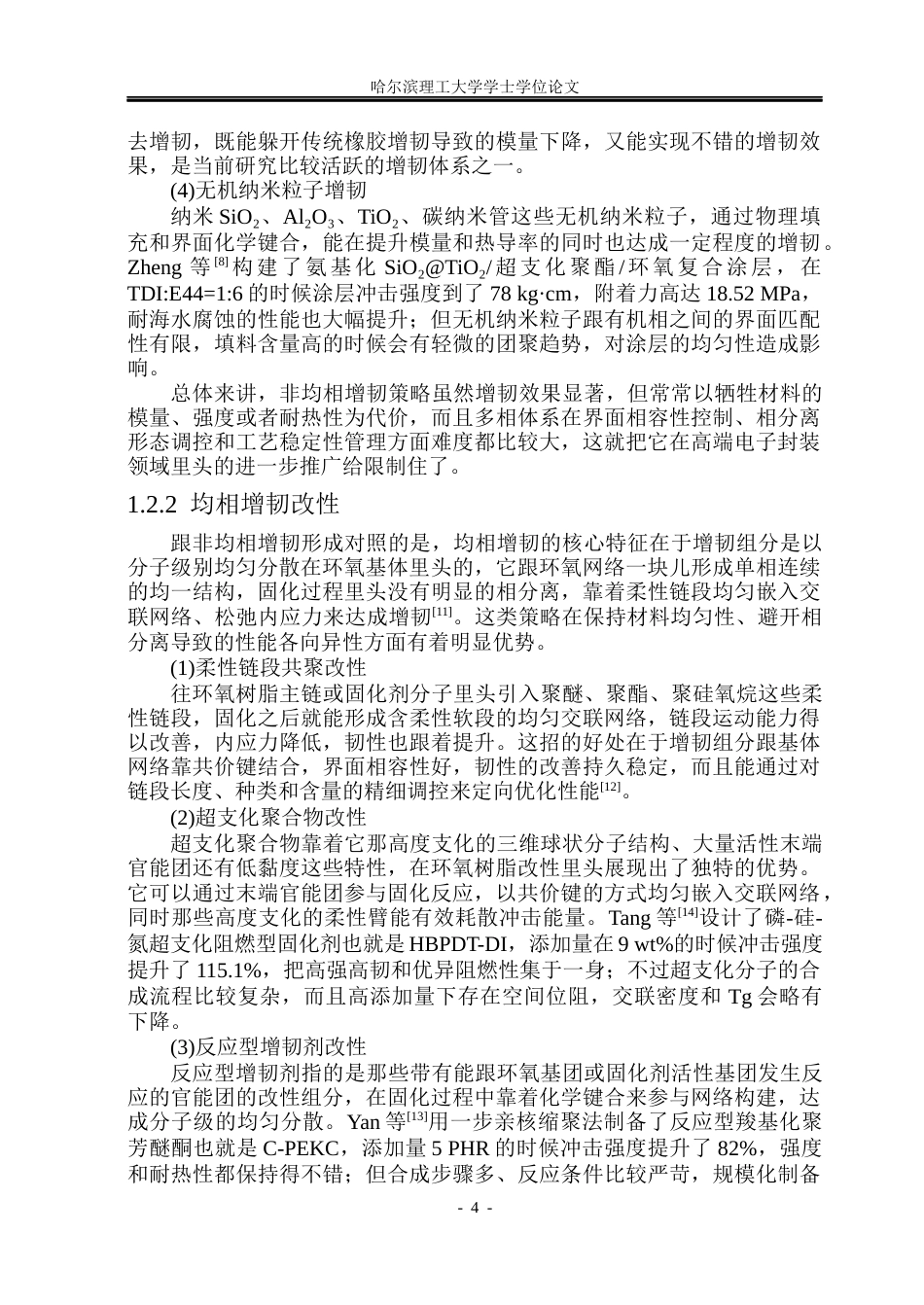

26年WP电子科学与技术基于DDM-D230协同固化环氧电-力学性能研究3.61-AI9.46_1(25871字).docx_第9页

9/93页

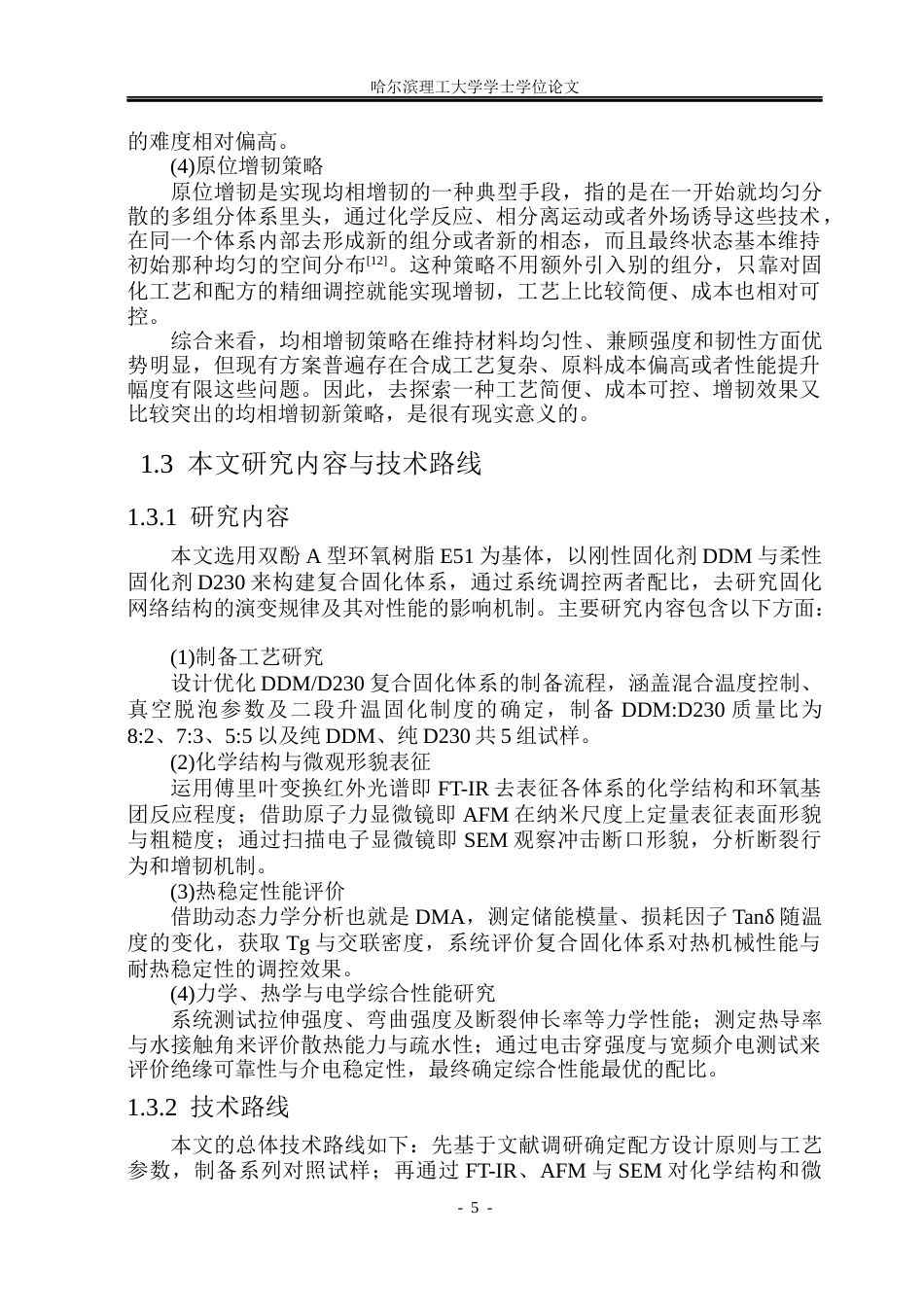

26年WP电子科学与技术基于DDM-D230协同固化环氧电-力学性能研究3.61-AI9.46_1(25871字).docx_第10页

10/93页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/93

文本预览下载提示常见问题

哈尔滨理工大学学士学位论文- II -基于 DDM-D230 协同固化环氧电-力学性能研究摘要环氧树脂凭借优良的力学性能、电绝缘性以及尺寸稳定性，已成为电子封装领域的核心基体材料，但它固有的脆性较大、耐热性不足这两项缺陷，严重制约了其在高可靠性器件中的应用。本文选用双酚 A 型环氧树脂E51 为基体，构建了一种以 4,4'-二氨基二苯甲烷(DDM)与聚醚胺(D230)为基础的刚柔协同复合固化体系，通过系统调控刚性芳香胺与柔性聚醚链段的质量配比(DDM:D230 依次为 8:2、7:3、5:5)，研究了固化网络结构的演变规律及其对材料综合性能的影响机制。运用傅里叶变换红外光谱...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
