26年WH物理学 阳极氧化钼薄膜的制备和结构色研究8.39-AI4.23-约17616字符.docx

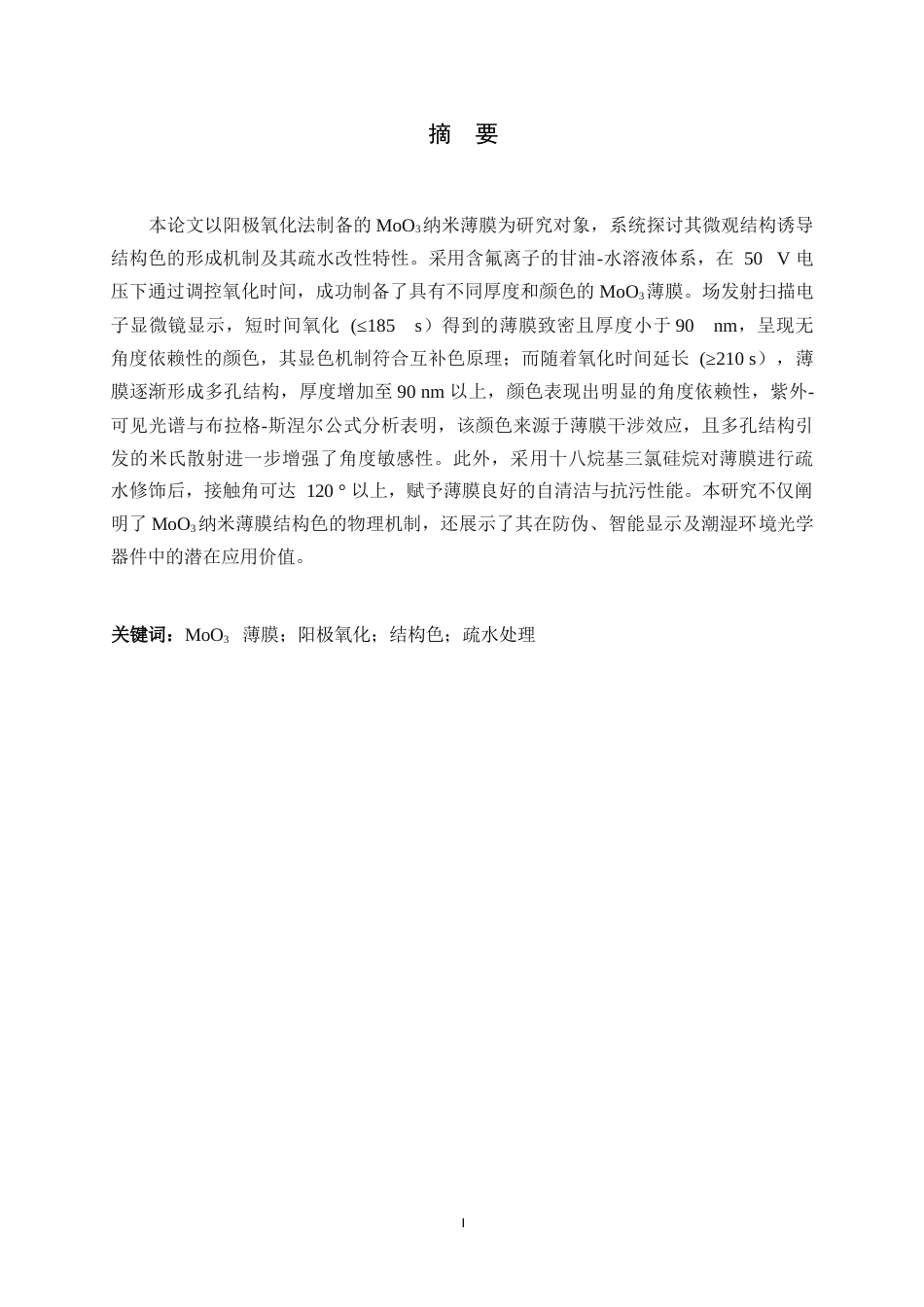

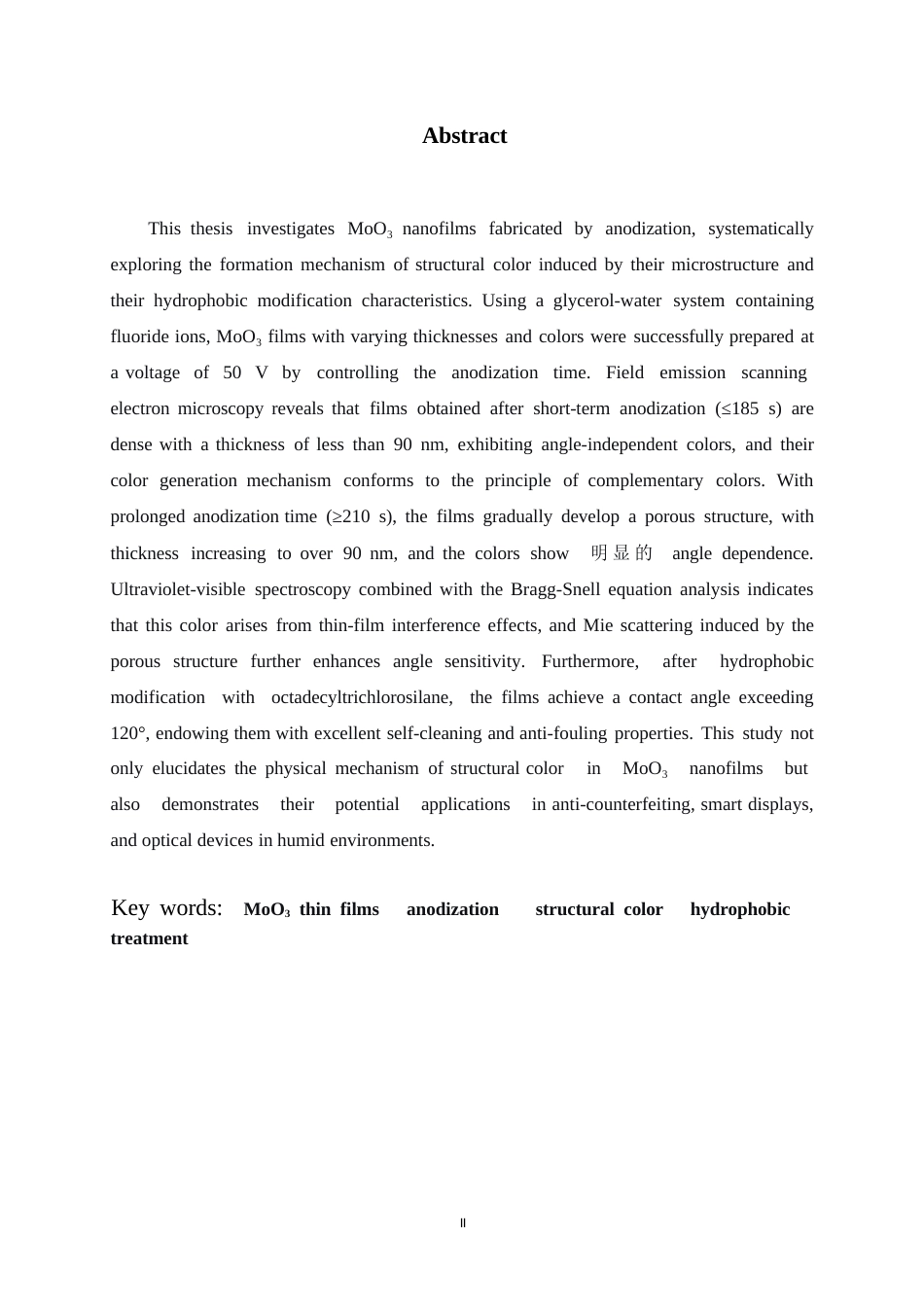

I摘 要本论文以阳极氧化法制备的 MoO3纳米薄膜为研究对象，系统探讨其微观结构诱导结构色的形成机制及其疏水改性特性。采用含氟离子的甘油-水溶液体系，在 50 V 电压下通过调控氧化时间，成功制备了具有不同厚度和颜色的 MoO3薄膜。场发射扫描电子显微镜显示，短时间氧化 (≤185 s）得到的薄膜致密且厚度小于 90 nm，呈现无角度依赖性的颜色，其显色机制符合互补色原理；而随着氧化时间延长 (≥210 s），薄膜逐渐形成多孔结构，厚度增加至 90 nm 以上，颜色表现出明显的角度依赖性，紫外-可见光谱与布拉格-斯涅尔公式分析表明，该颜色来源于薄膜干涉效应...
