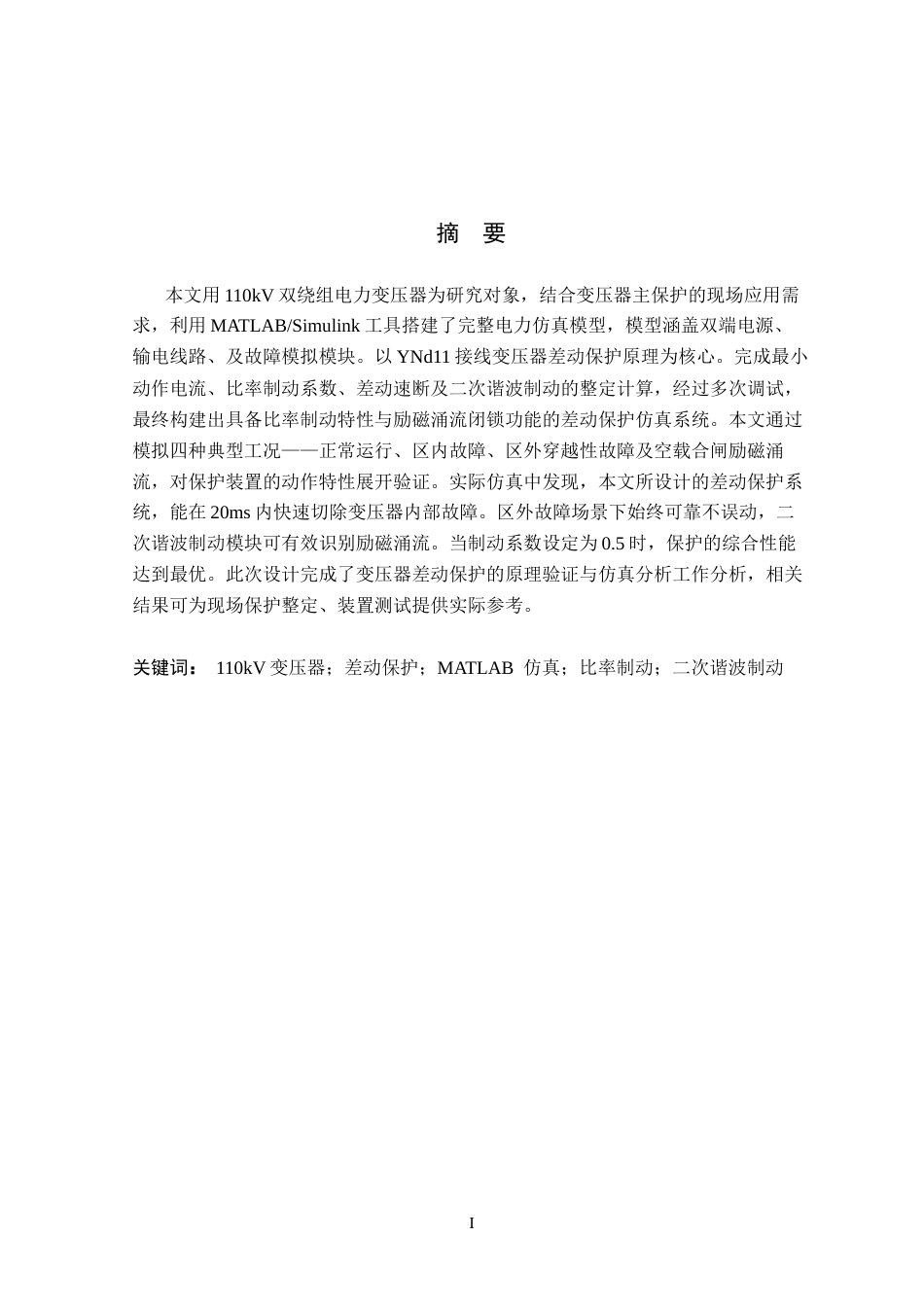

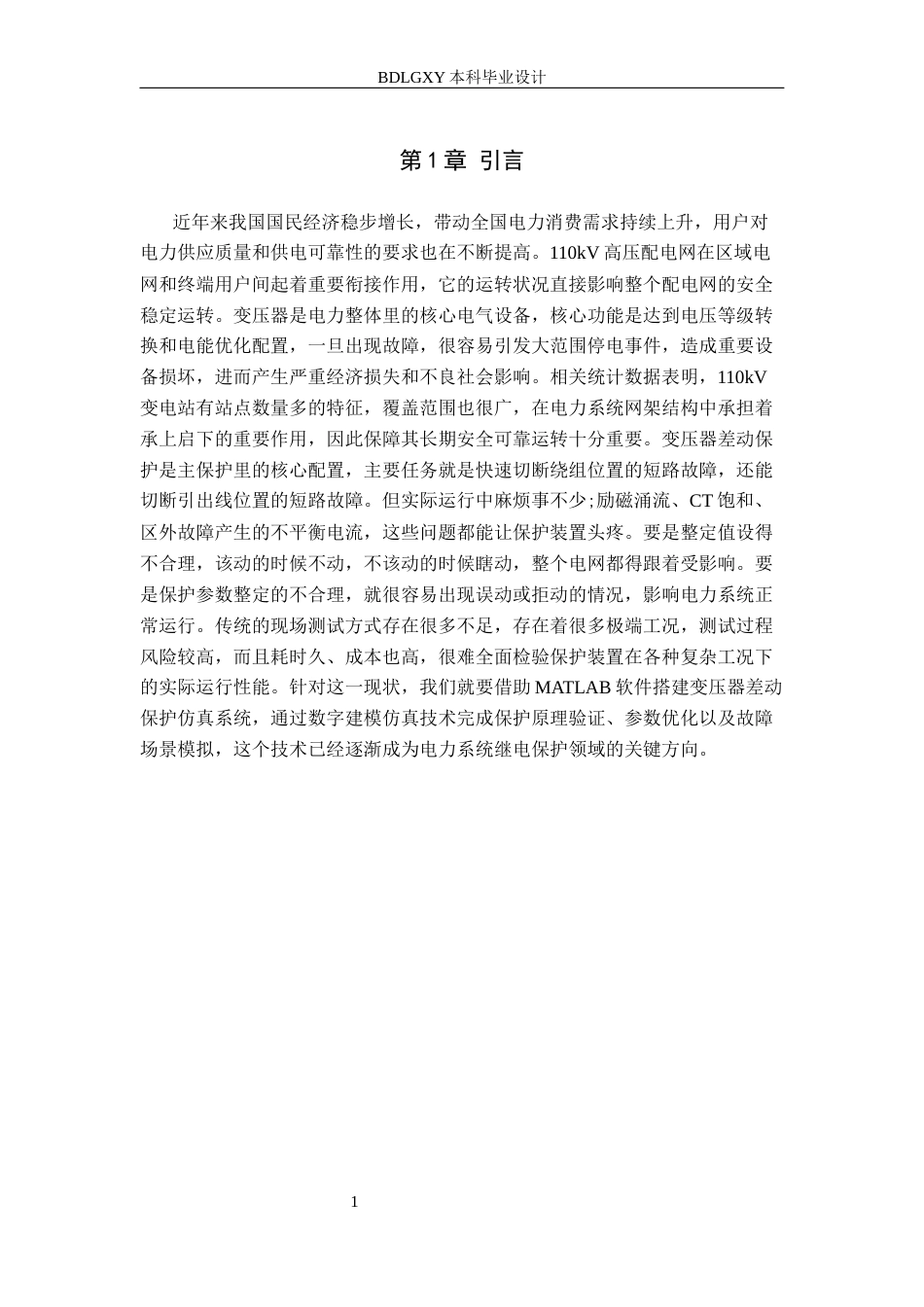

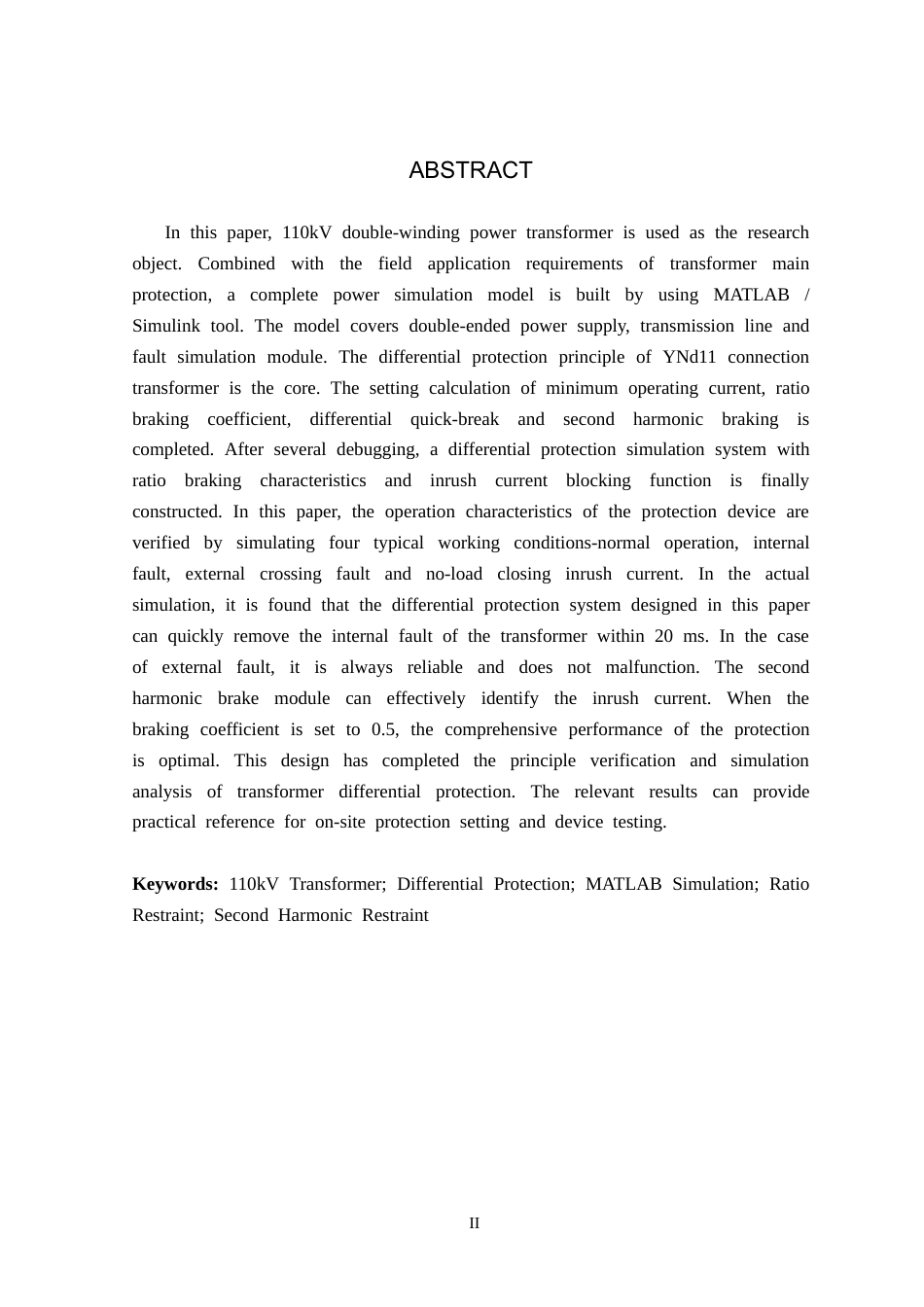

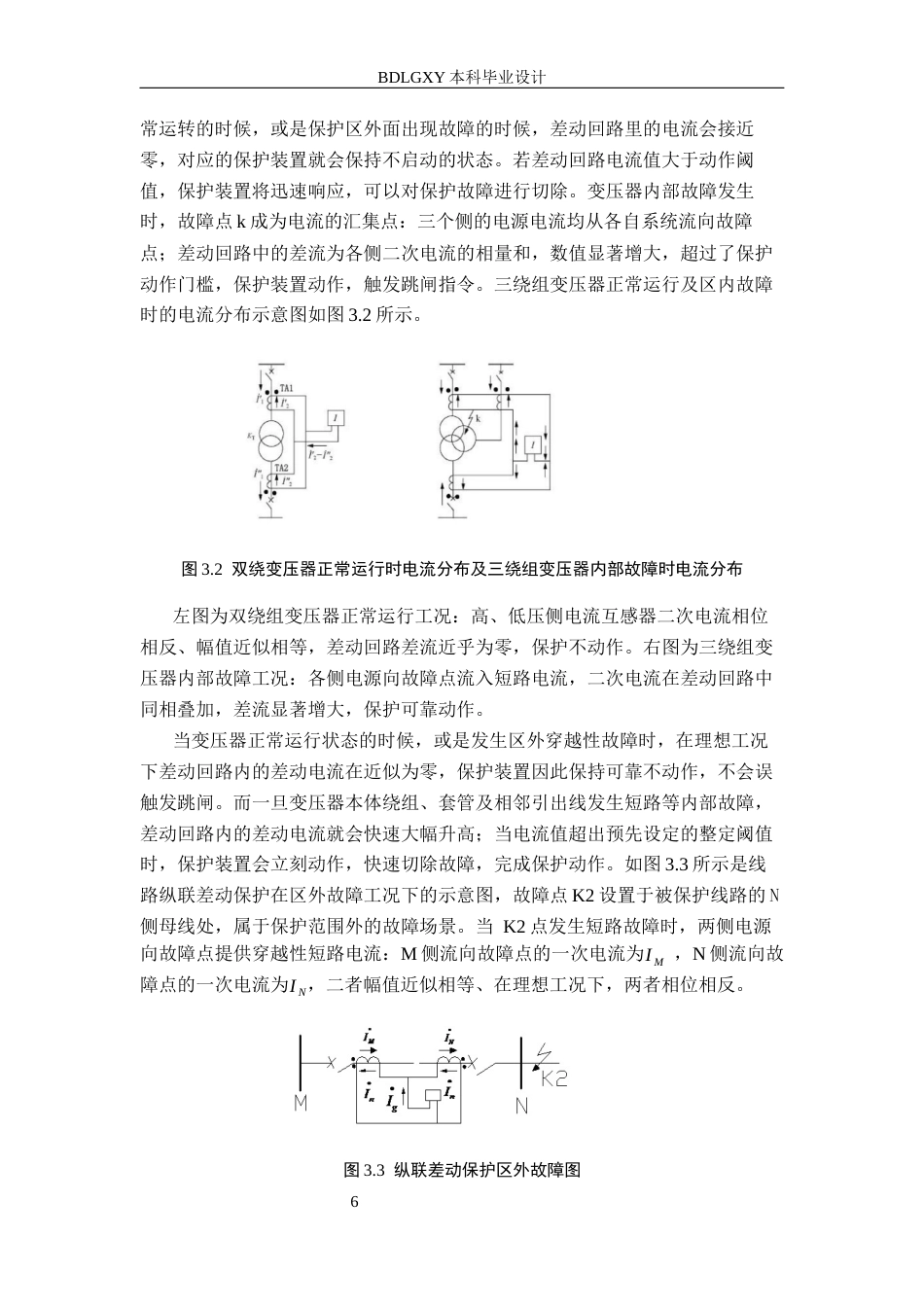

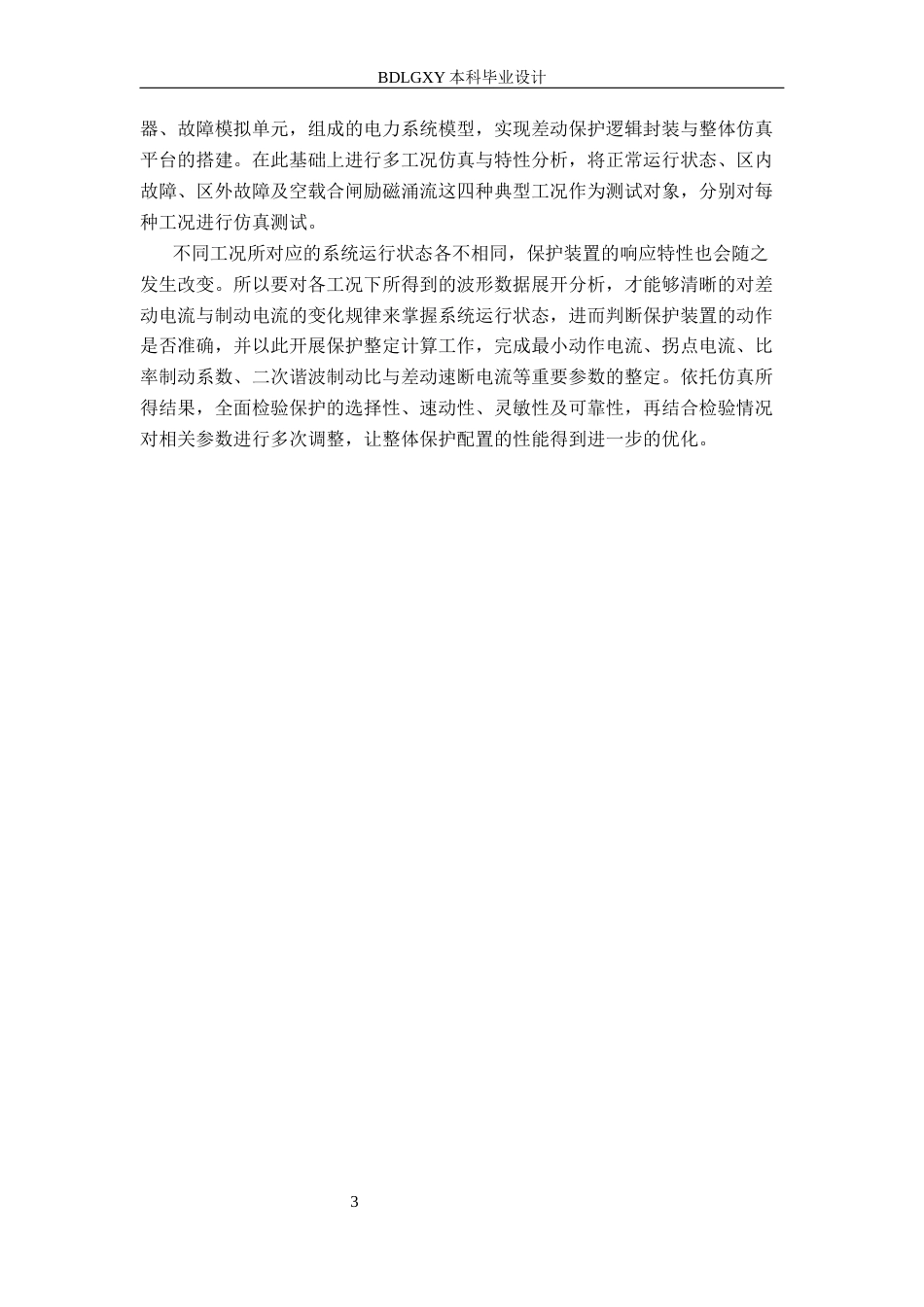

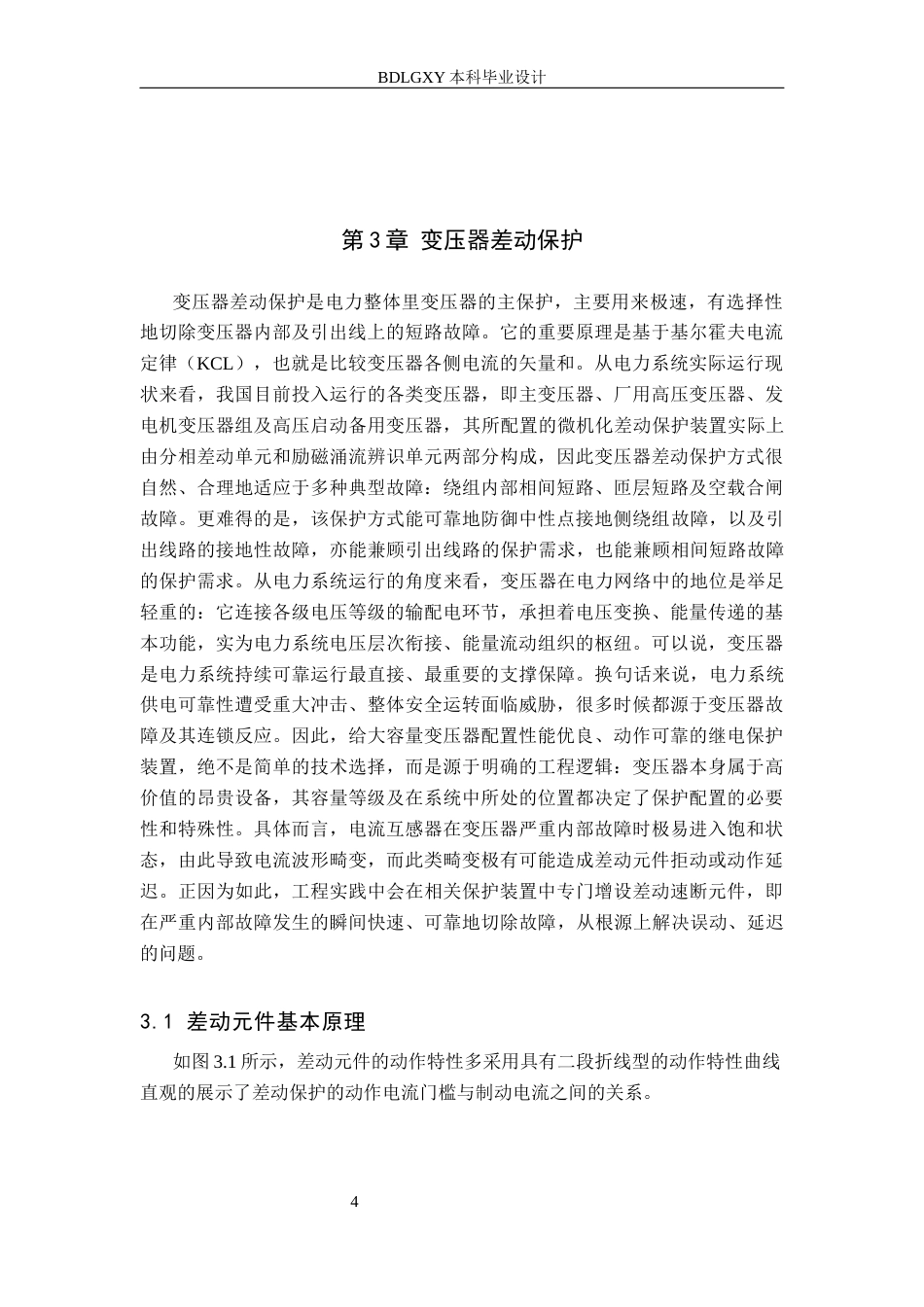

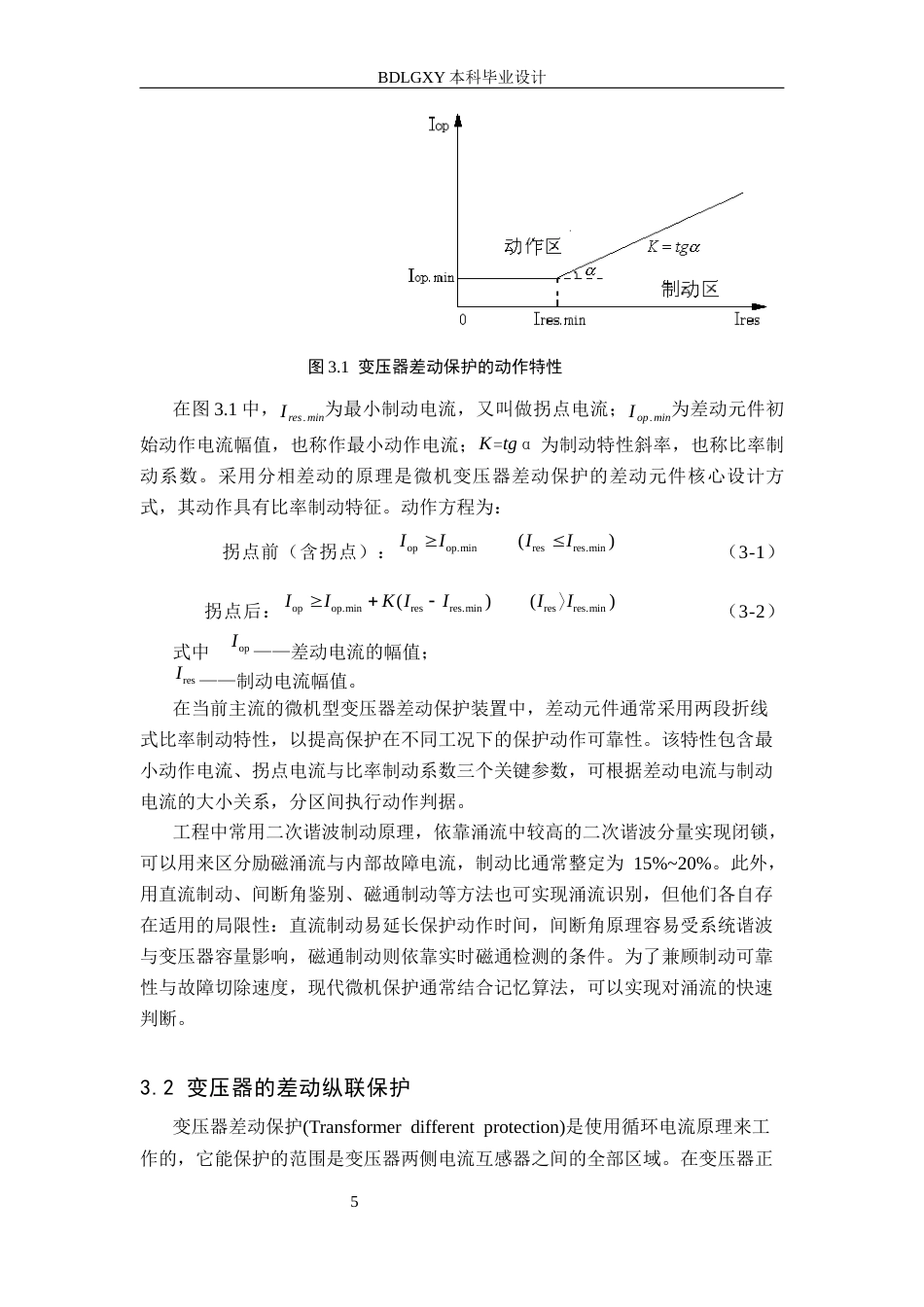

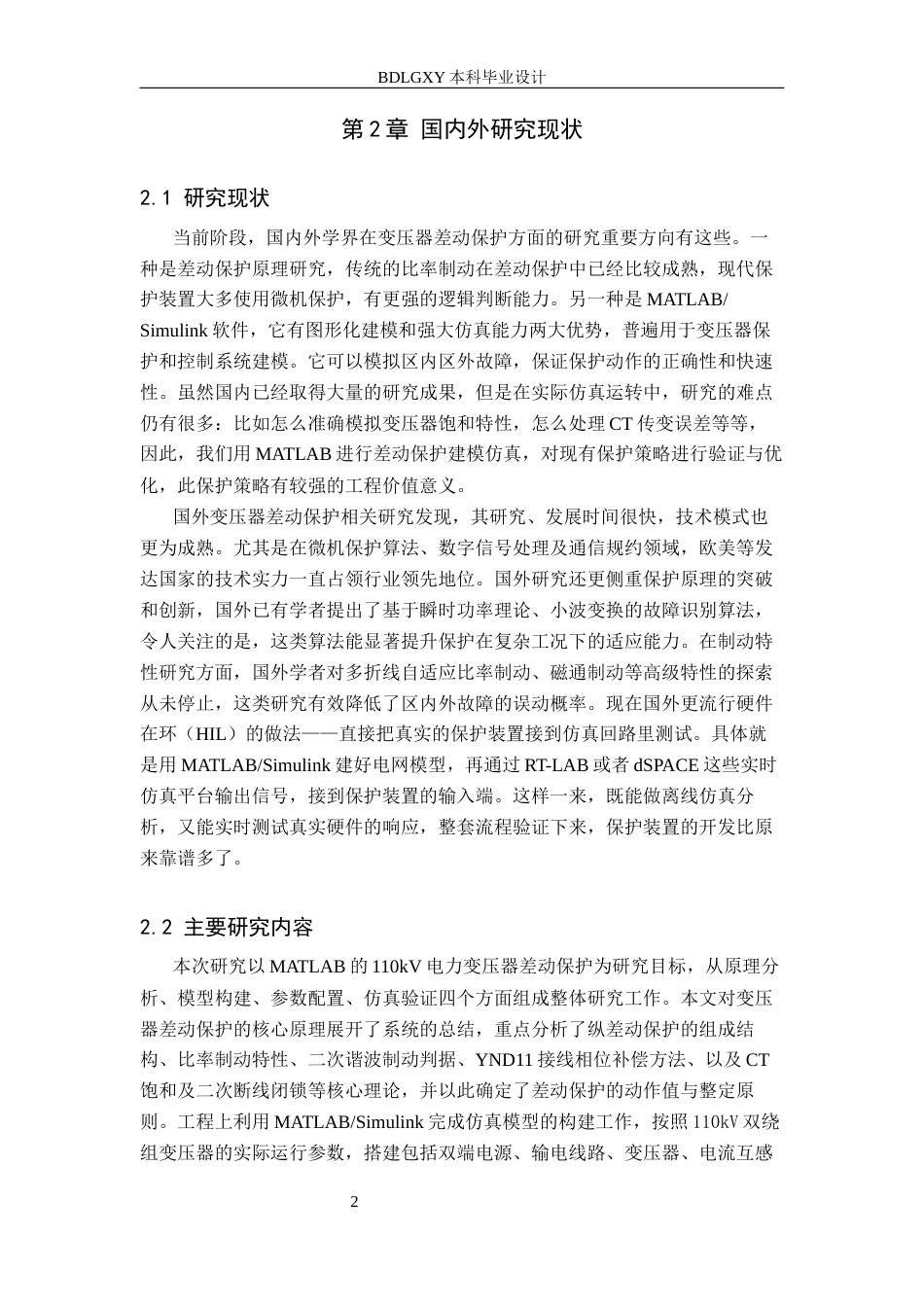

I摘要本文用 110kV 双绕组电力变压器为研究对象，结合变压器主保护的现场应用需求，利用 MATLAB/Simulink 工具搭建了完整电力仿真模型，模型涵盖双端电源、输电线路、及故障模拟模块。以 YNd11 接线变压器差动保护原理为核心。完成最小动作电流、比率制动系数、差动速断及二次谐波制动的整定计算，经过多次调试，最终构建出具备比率制动特性与励磁涌流闭锁功能的差动保护仿真系统。本文通过模拟四种典型工况——正常运行、区内故障、区外穿越性故障及空载合闸励磁涌流，对保护装置的动作特性展开验证。实际仿真中发现，本文所设计的差动保护系统，能在 20ms 内...
