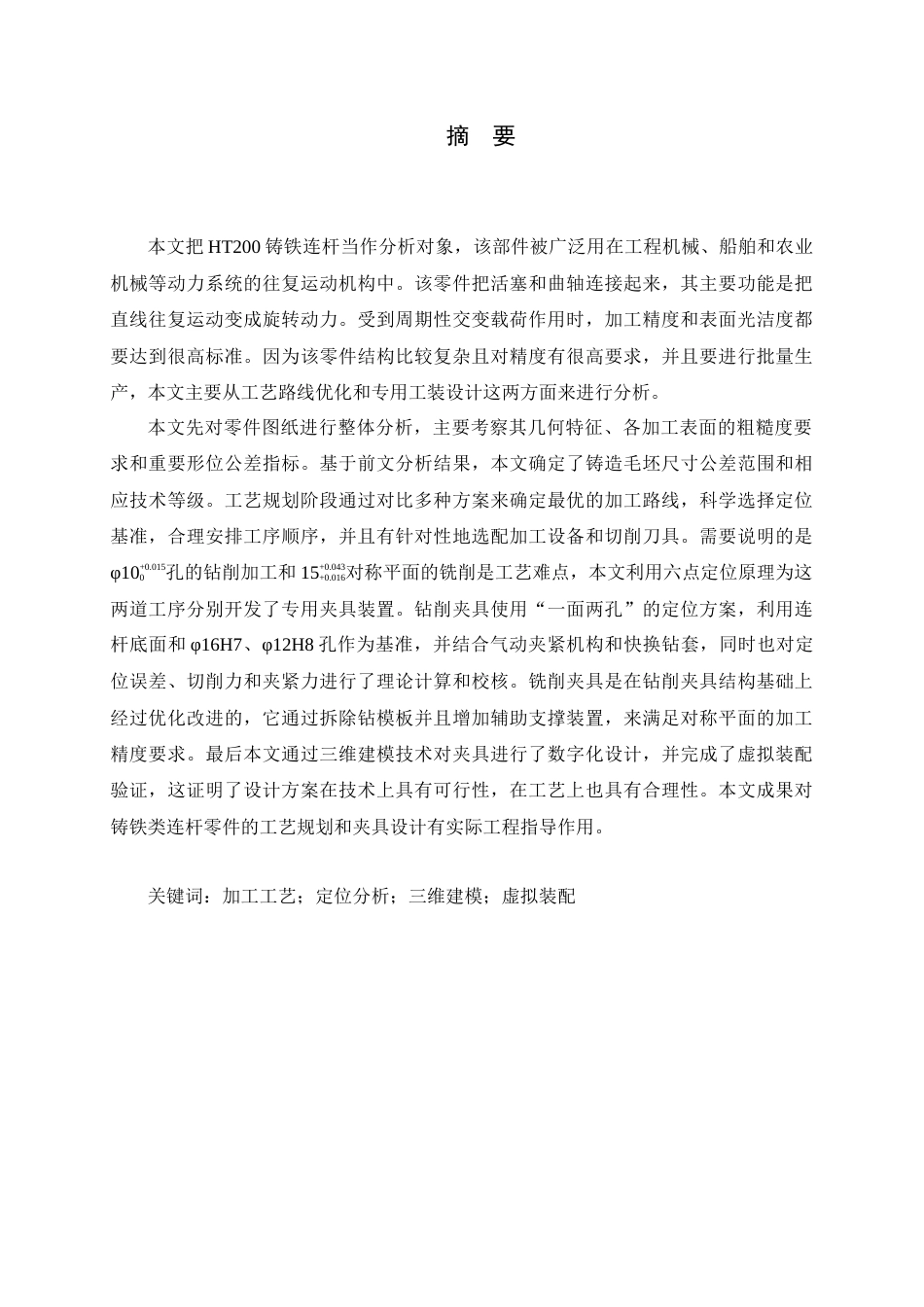

摘要本文把 HT200 铸铁连杆当作分析对象，该部件被广泛用在工程机械、船舶和农业机械等动力系统的往复运动机构中。该零件把活塞和曲轴连接起来，其主要功能是把直线往复运动变成旋转动力。受到周期性交变载荷作用时，加工精度和表面光洁度都要达到很高标准。因为该零件结构比较复杂且对精度有很高要求，并且要进行批量生产，本文主要从工艺路线优化和专用工装设计这两方面来进行分析。本文先对零件图纸进行整体分析，主要考察其几何特征、各加工表面的粗糙度要求和重要形位公差指标。基于前文分析结果，本文确定了铸造毛坯尺寸公差范围和相应技术等级。工艺规划阶段...
