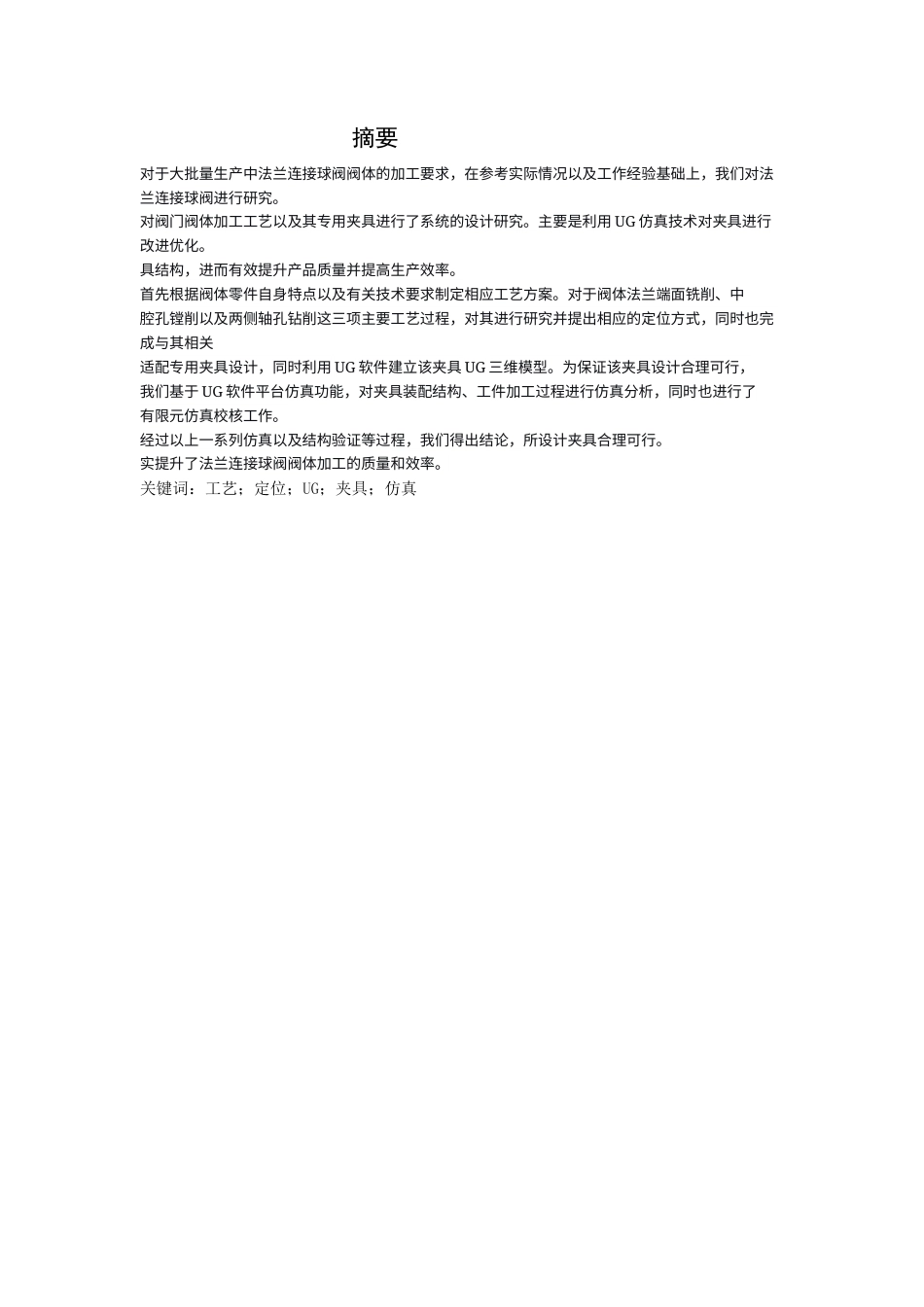

摘要对于大批量生产中法兰连接球阀阀体的加工要求，在参考实际情况以及工作经验基础上，我们对法兰连接球阀进行研究。对阀门阀体加工工艺以及其专用夹具进行了系统的设计研究。主要是利用 UG 仿真技术对夹具进行改进优化。具结构，进而有效提升产品质量并提高生产效率。首先根据阀体零件自身特点以及有关技术要求制定相应工艺方案。对于阀体法兰端面铣削、中腔孔镗削以及两侧轴孔钻削这三项主要工艺过程，对其进行研究并提出相应的定位方式，同时也完成与其相关适配专用夹具设计，同时利用 UG 软件建立该夹具 UG 三维模型。为保证该夹具设计合理可行，我们基于 UG...
