26年WH机械工程 基于ug的操纵杆支架加工工艺及其夹具设计6.02-AI11.52-约10808字符.docx

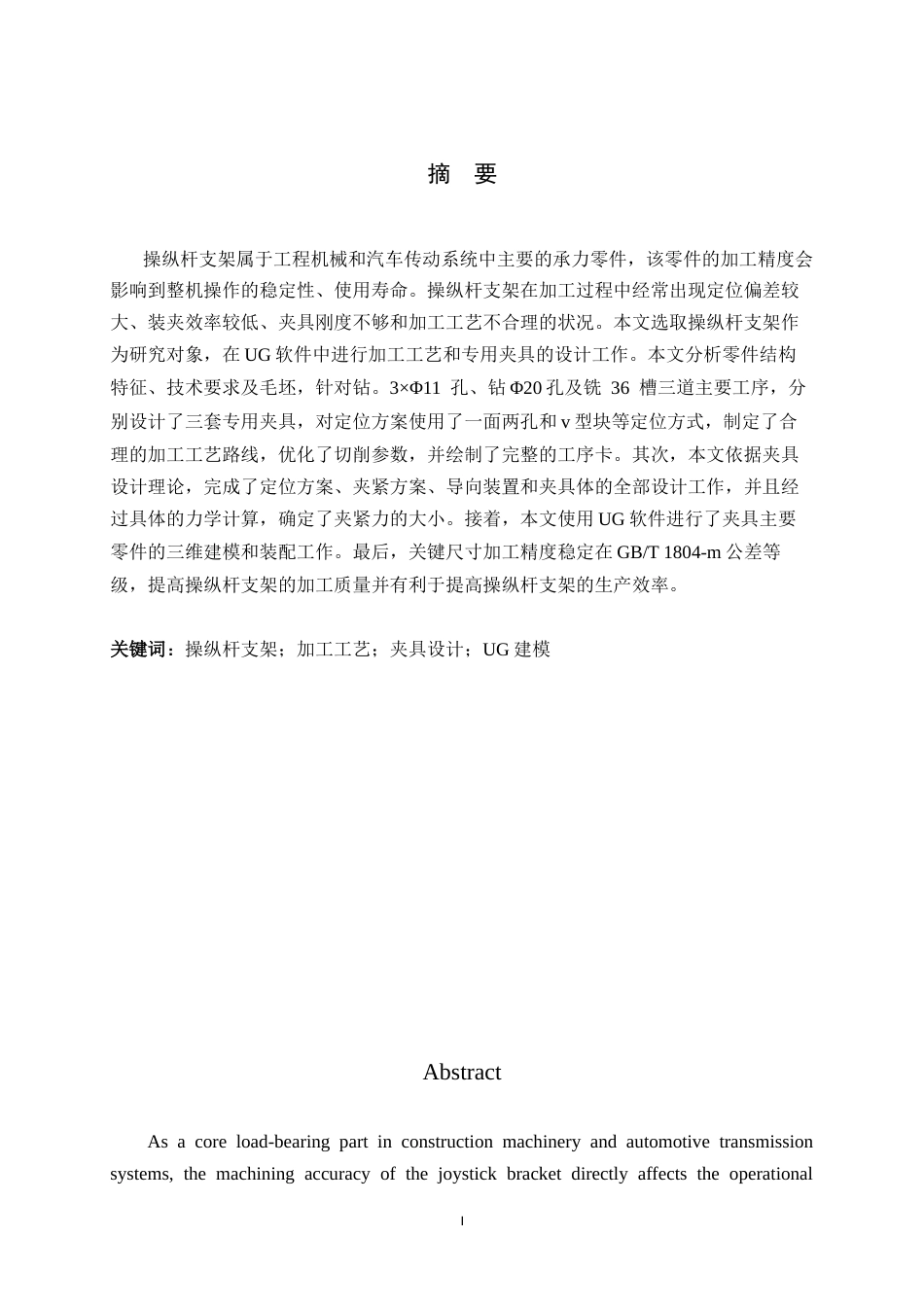

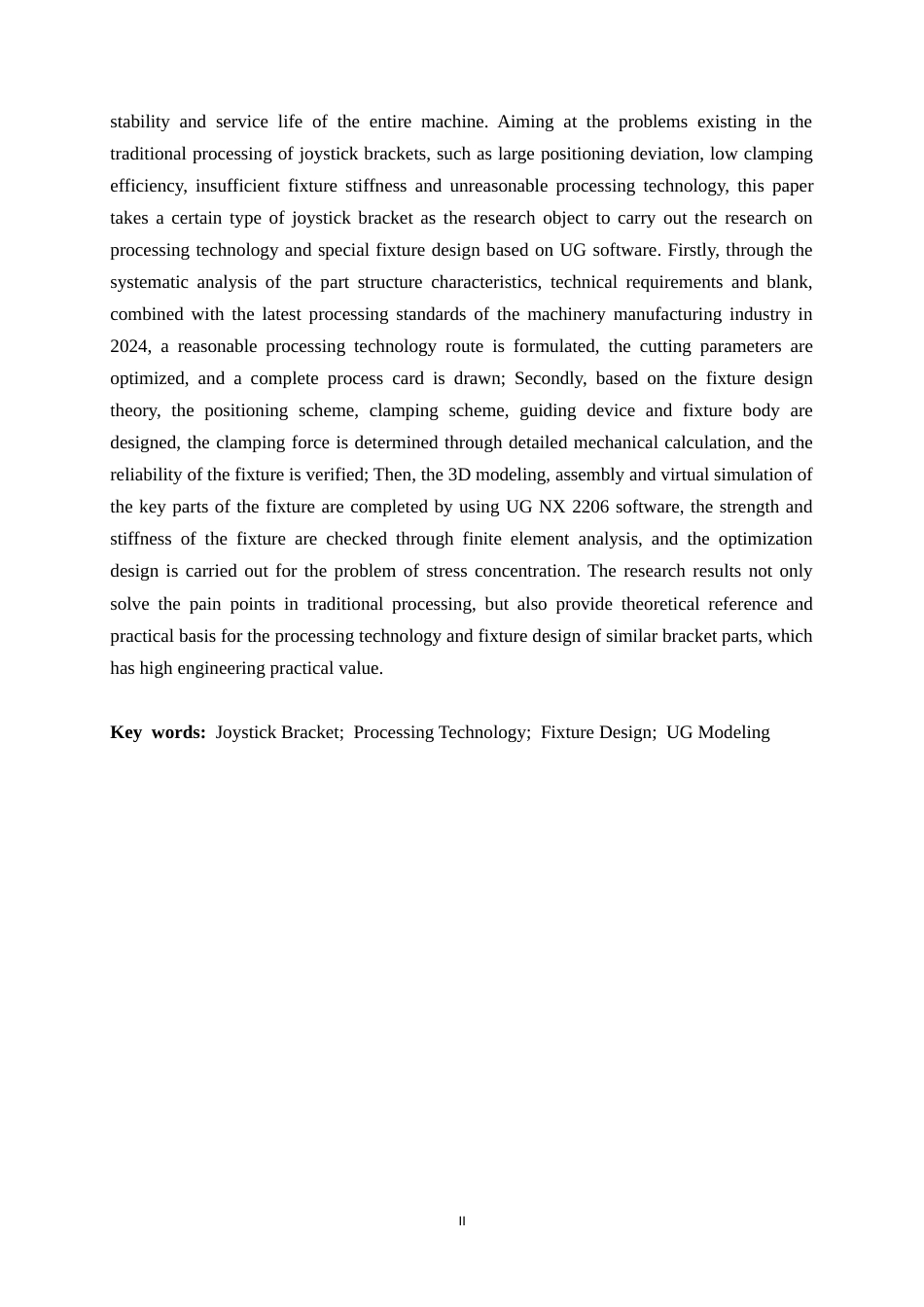

I摘 要操纵杆支架属于工程机械和汽车传动系统中主要的承力零件，该零件的加工精度会影响到整机操作的稳定性、使用寿命。操纵杆支架在加工过程中经常出现定位偏差较大、装夹效率较低、夹具刚度不够和加工工艺不合理的状况。本文选取操纵杆支架作为研究对象，在 UG 软件中进行加工工艺和专用夹具的设计工作。本文分析零件结构特征、技术要求及毛坯，针对钻。3×Φ11 孔、钻 Φ20 孔及铣 36 槽三道主要工序，分别设计了三套专用夹具，对定位方案使用了一面两孔和 v 型块等定位方式，制定了合理的加工工艺路线，优化了切削参数，并绘制了完整的工序卡。其次，本文...
