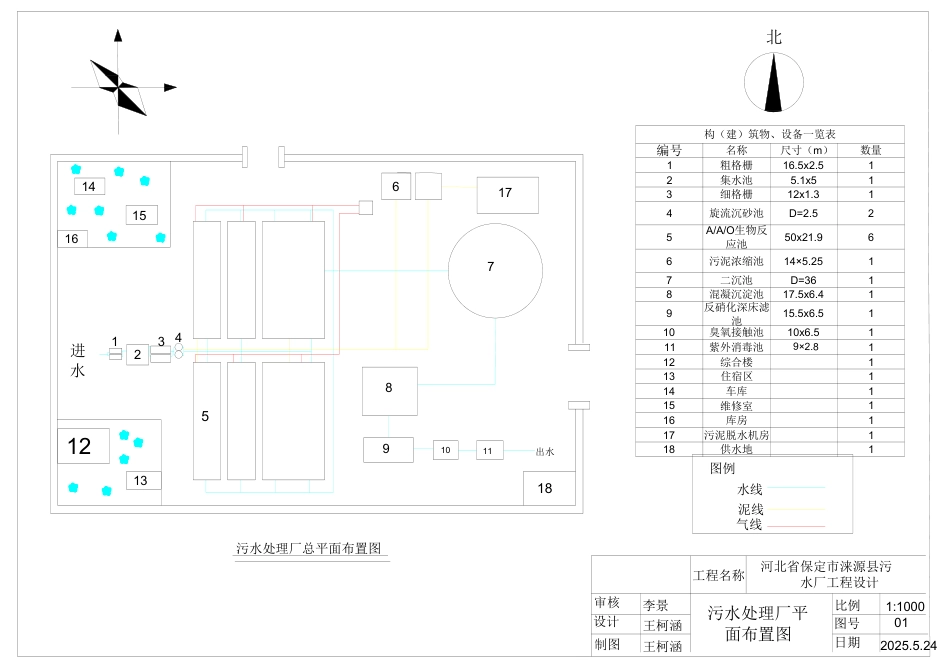

出水进水出水51216污水处理厂总平面布置图构（建）筑物、设备一览表编号名称尺寸（m）数量1粗格栅16.5x2.512集水池5.1x513细格栅12x1.314旋流沉砂池D=2.525A/A/O生物反应池50x21.966污泥浓缩池14×5.2517二沉池D=3618混凝沉淀池17.5x6.419反硝化深床滤池15.5x6.5110臭氧接触池10x6.5111紫外消毒池112综合楼113住宿区114车库115维修室116库房117污泥脱水机房118供水地118图例水线泥线气线北审核设计制图李景王柯涵王柯涵工程名称污水处理厂平面布置图河北省保定市涞源县污水厂工程设计比例图号日期1:1000012025.5.24123 410689141715137119×2.8污泥浓缩池污泥外运泥饼外...
