25年CH土木工程 西南交通大学希望学院实验楼框架结构设计-docx-附件结施图-(2)-merged(2)终版.pdfVIP免费

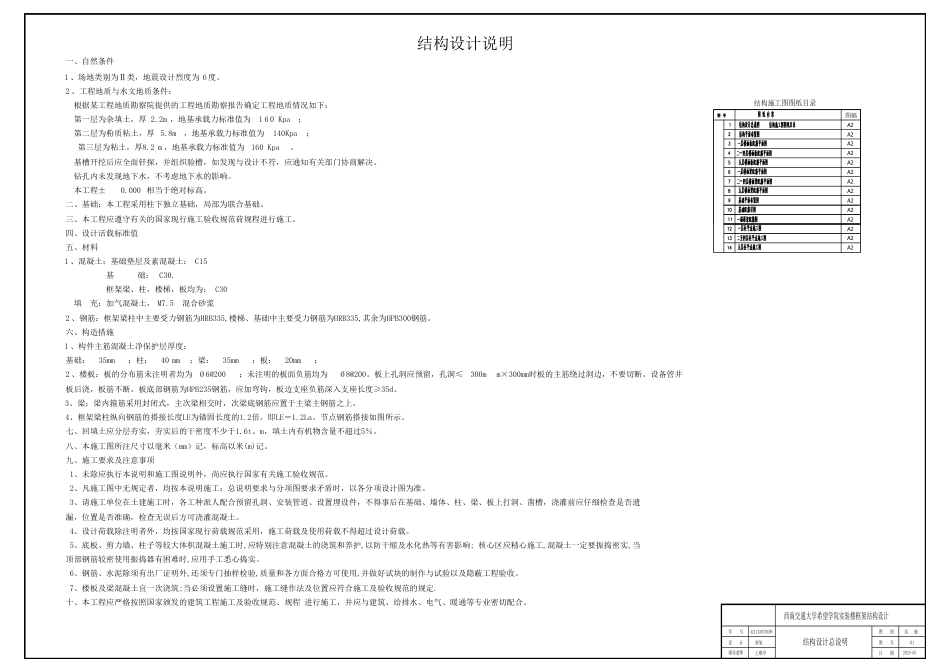

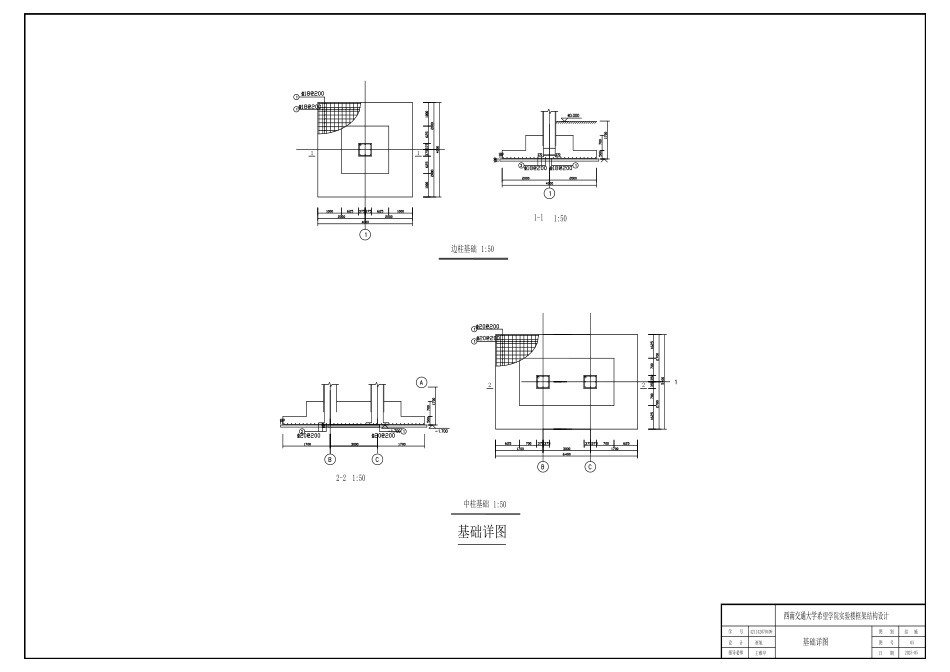

基础详图111-11:50边柱基础 1:5022中柱基础 1:502-21:5005基础详图 结 施学 号设 计指导老师图 别图 号日 期西南交通大学希望学院实验楼框架结构设计421142070409崔旭王维早2025-05 结构设计说明一、自然条件1 、场地类别为Ⅱ类，地震设计烈度为 6 度。2 、工程地质与水文地质条件： 根据某工程地质勘察院提供的工程地质勘察报告确定工程地质情况如下： 第一层为杂填土，厚 2.2m ，地基承载力标准值为1 6 0 Kpa； 第二层为粉质粘土，厚 5.8m，地基承载力标准值为140Kpa； 第三层为粘土，厚8.2 m ，地基承载力标准值为160 Kpa。 基槽开挖后应...
