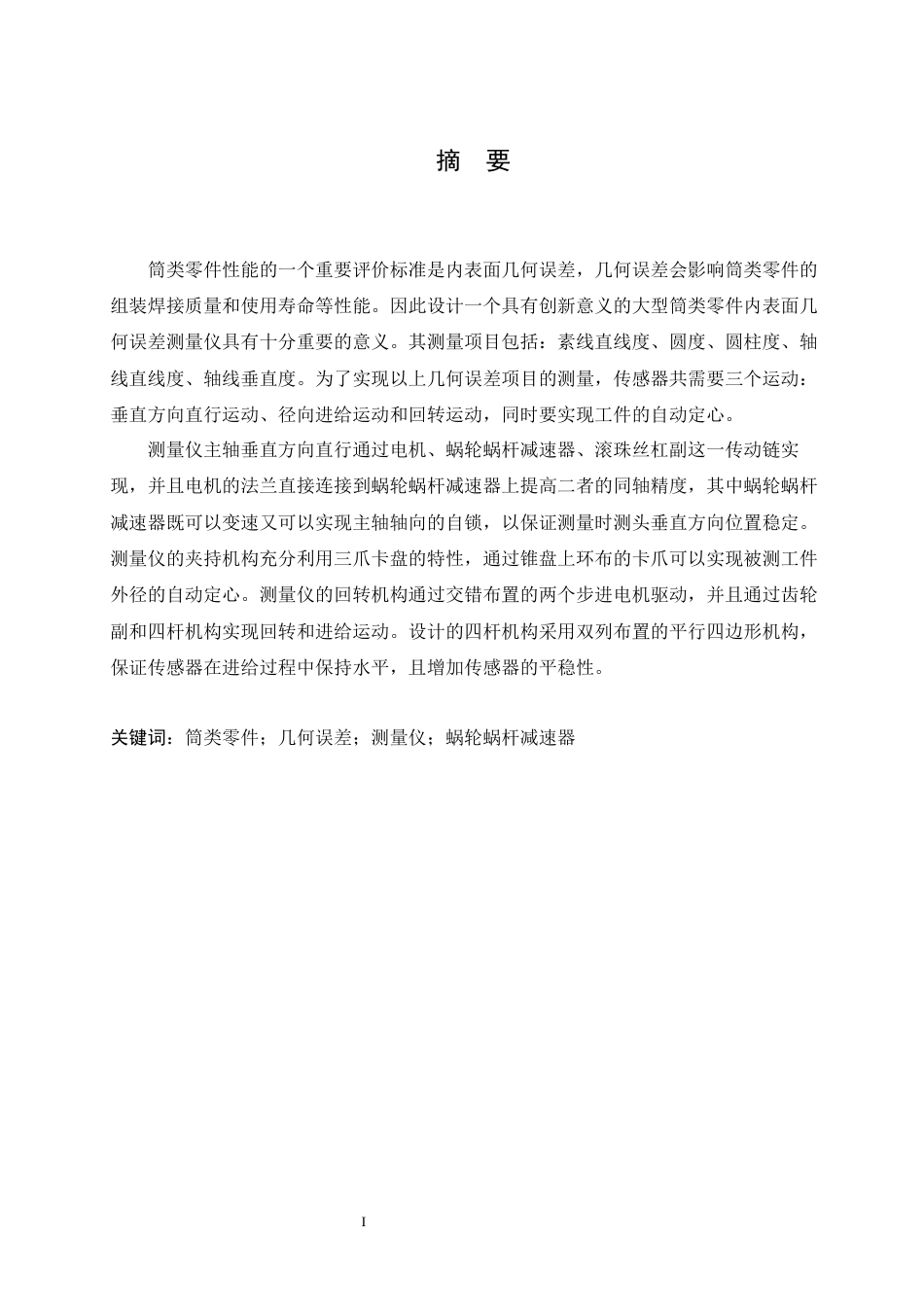

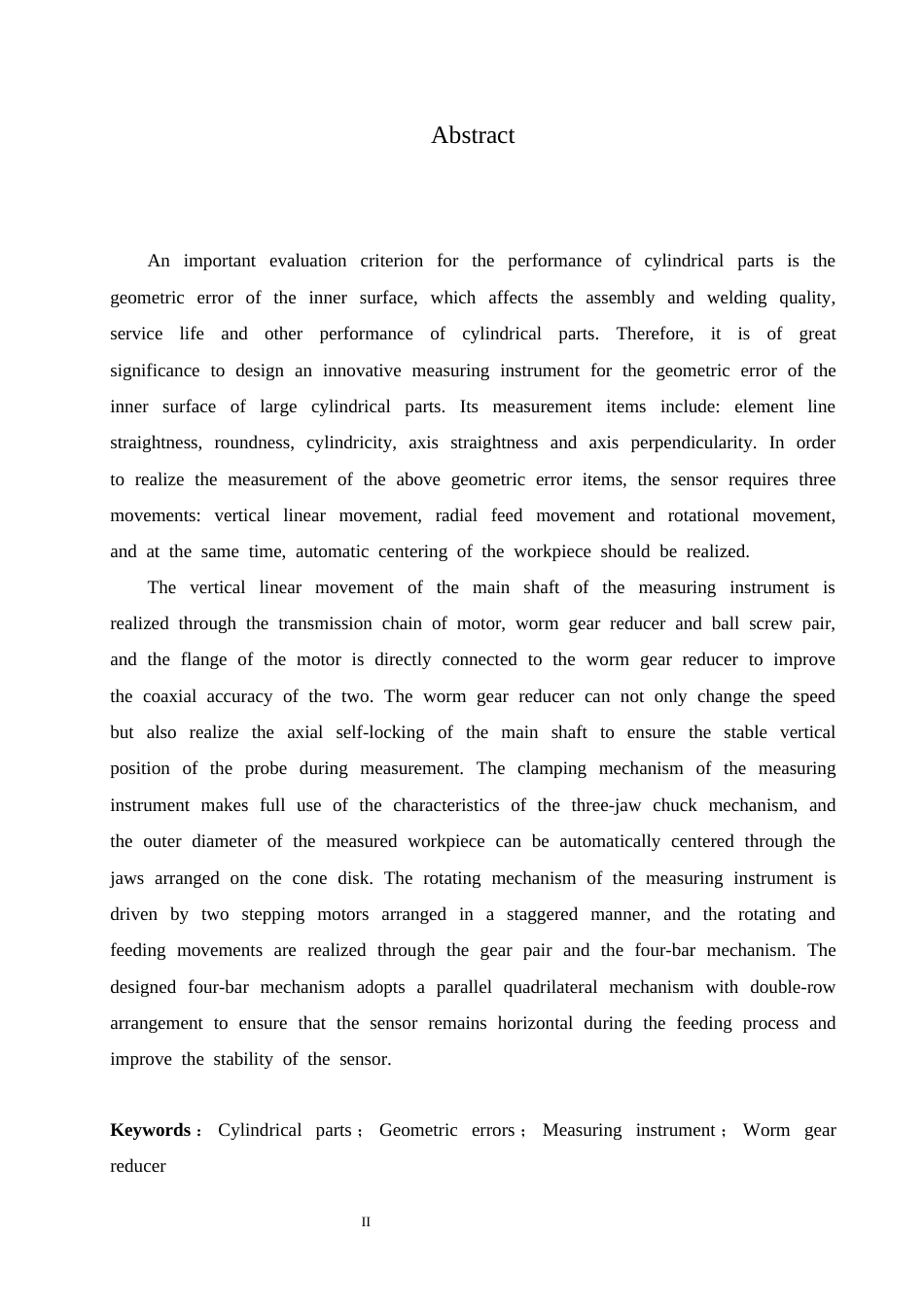

I摘要筒类零件性能的一个重要评价标准是内表面几何误差，几何误差会影响筒类零件的组装焊接质量和使用寿命等性能。因此设计一个具有创新意义的大型筒类零件内表面几何误差测量仪具有十分重要的意义。其测量项目包括：素线直线度、圆度、圆柱度、轴线直线度、轴线垂直度。为了实现以上几何误差项目的测量，传感器共需要三个运动：垂直方向直行运动、径向进给运动和回转运动，同时要实现工件的自动定心。测量仪主轴垂直方向直行通过电机、蜗轮蜗杆减速器、滚珠丝杠副这一传动链实现，并且电机的法兰直接连接到蜗轮蜗杆减速器上提高二者的同轴精度，其中蜗轮蜗杆减速器既...
