制药工程 基于水热法合成BaTio3g-c3N4复合材料光催化降解四环素研究最终稿-约11036字符.docx

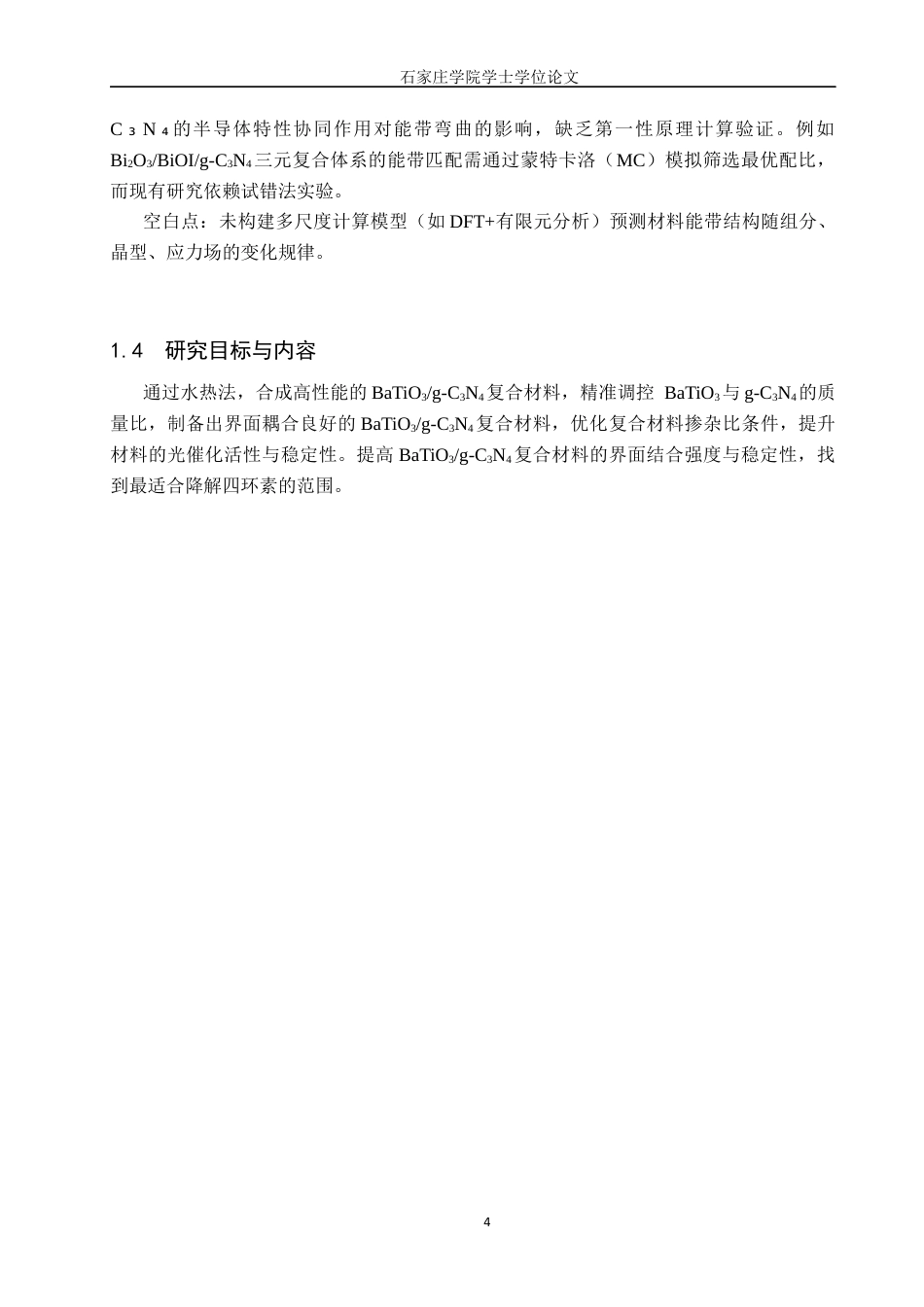

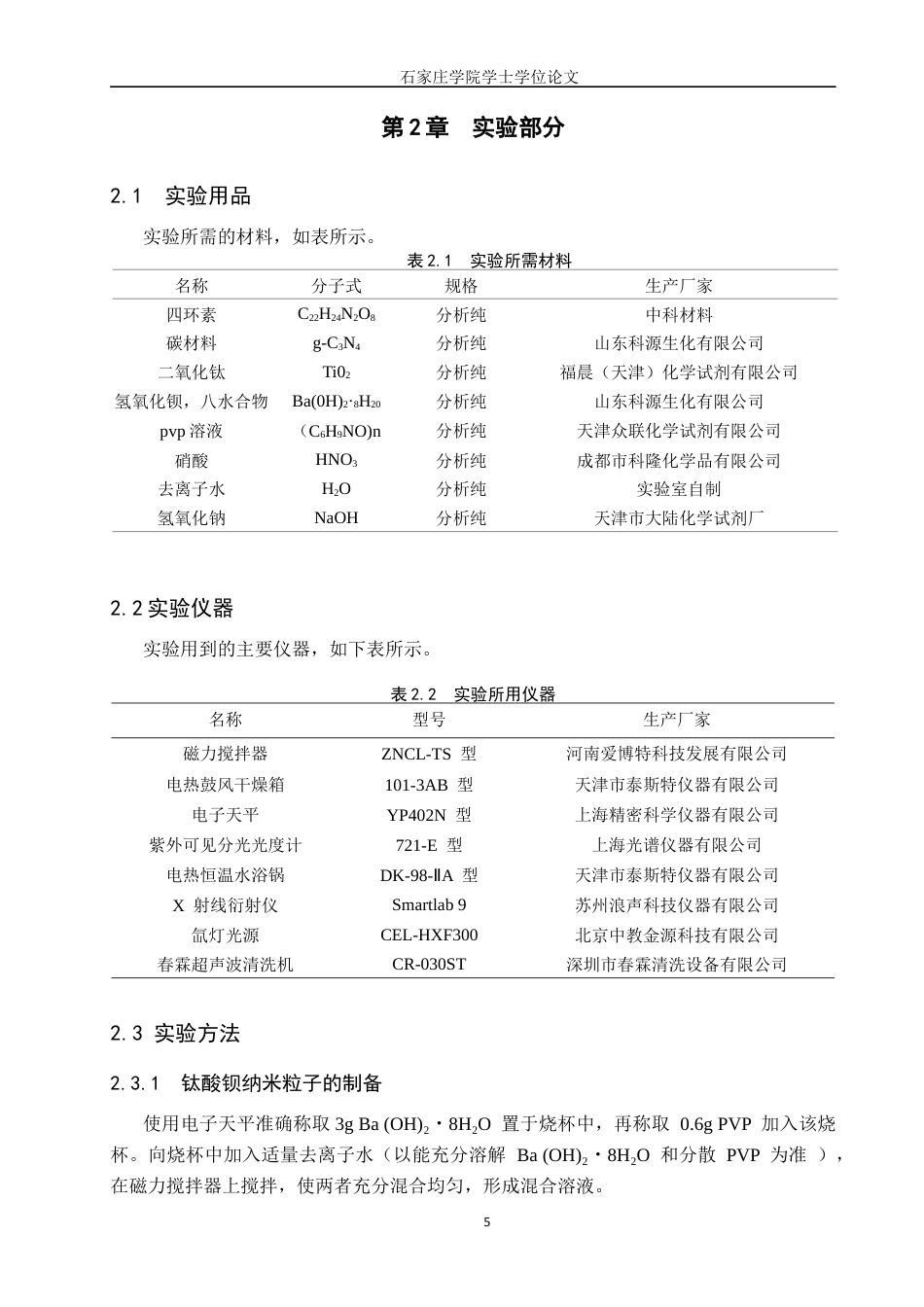

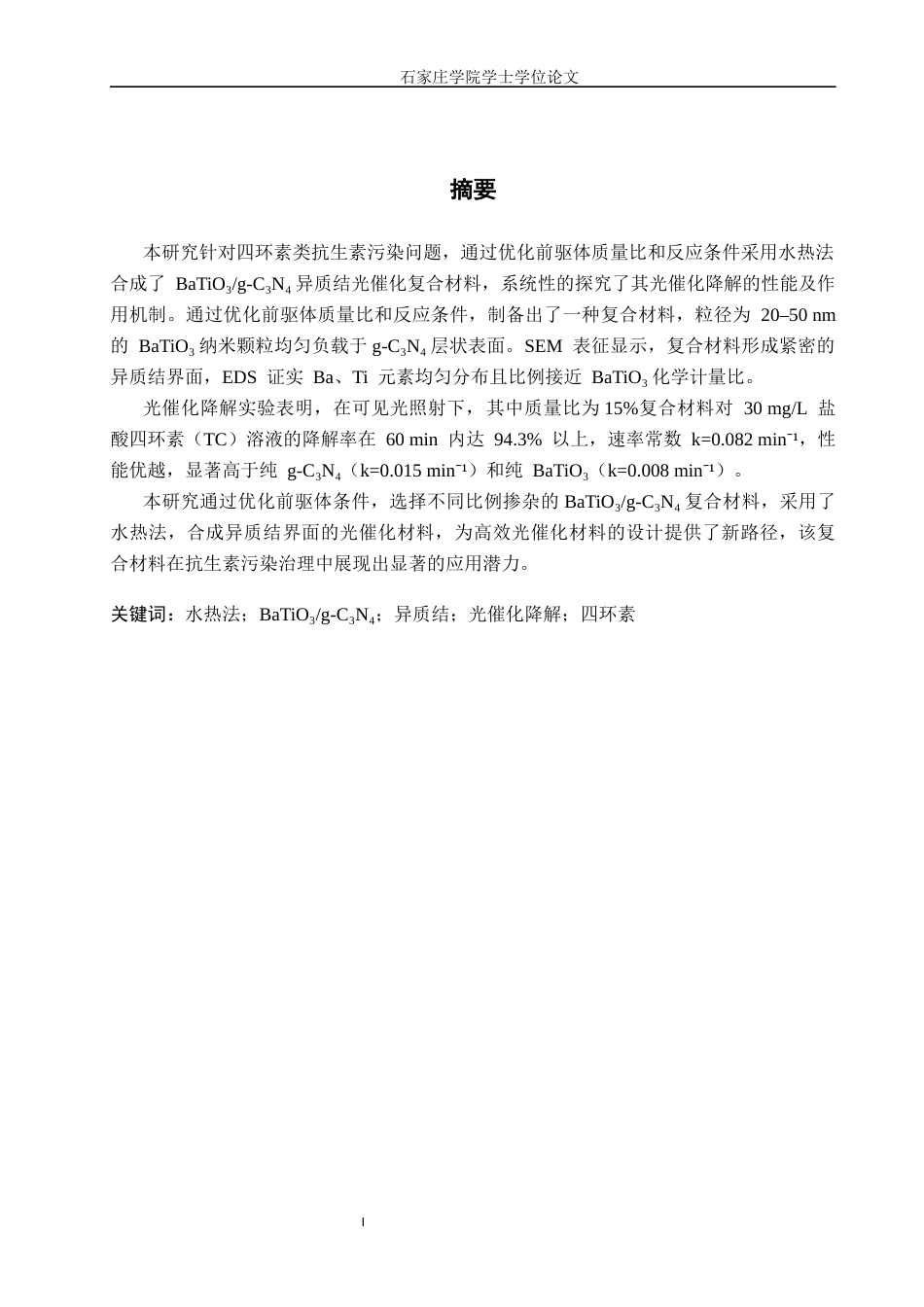

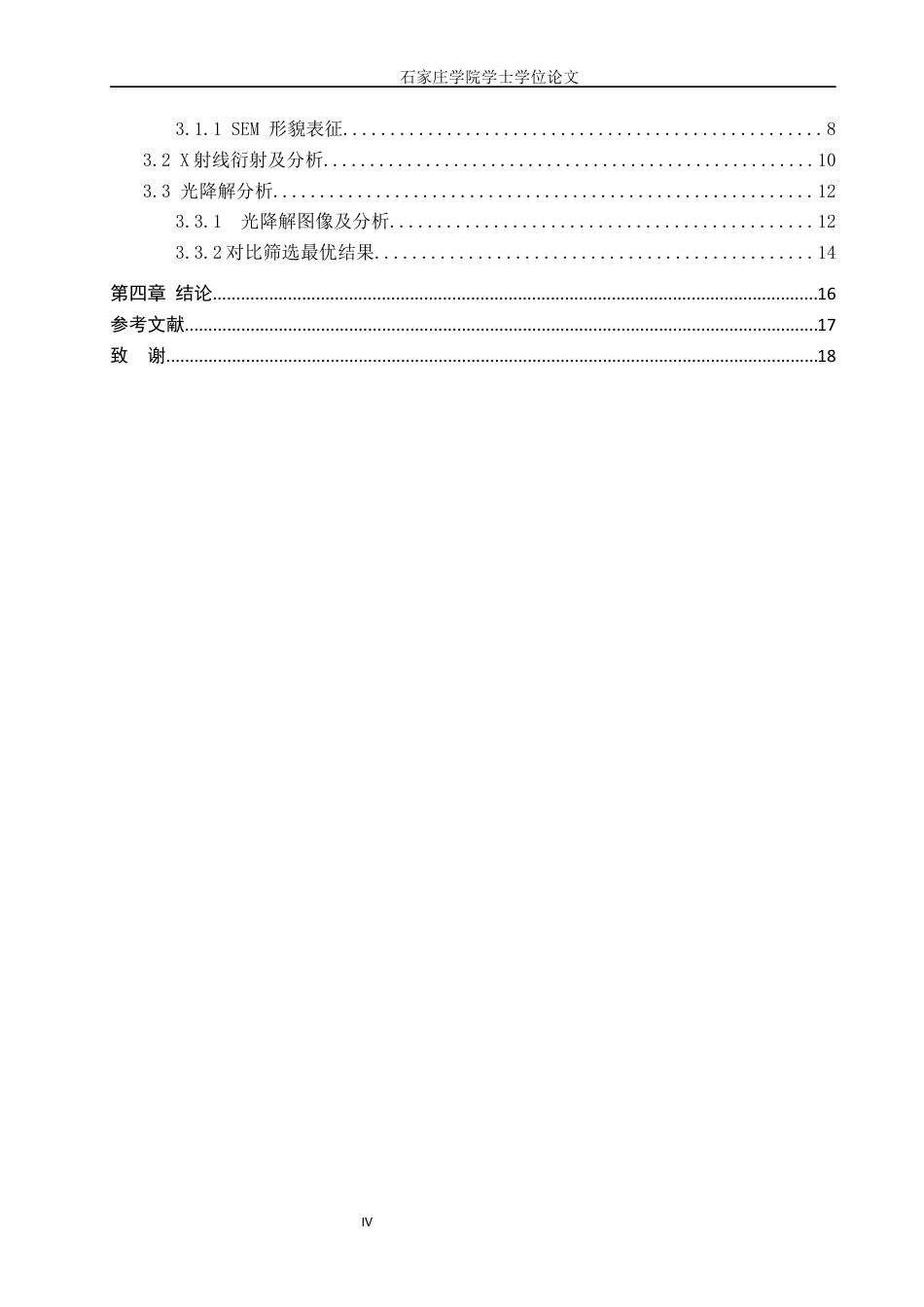

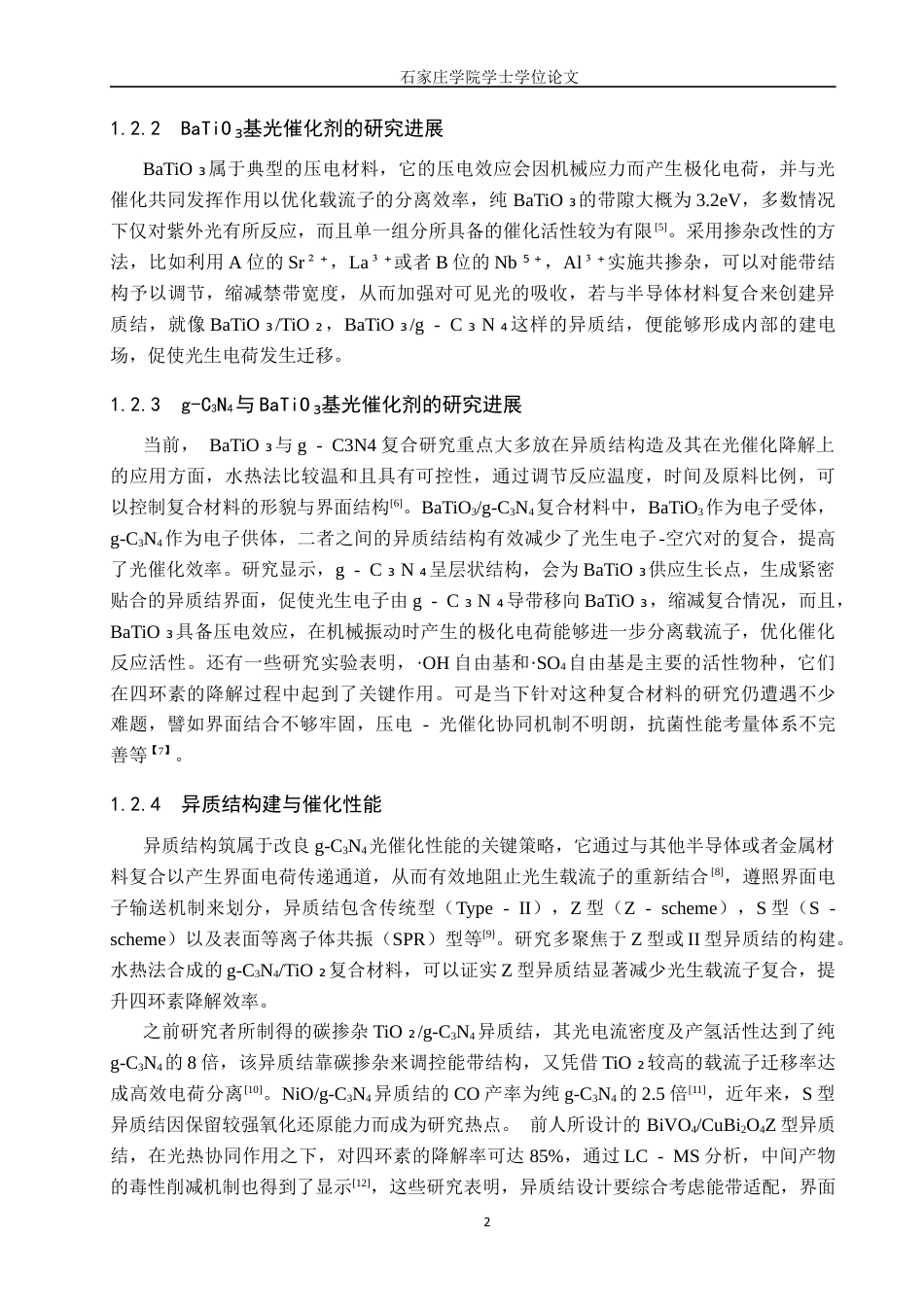

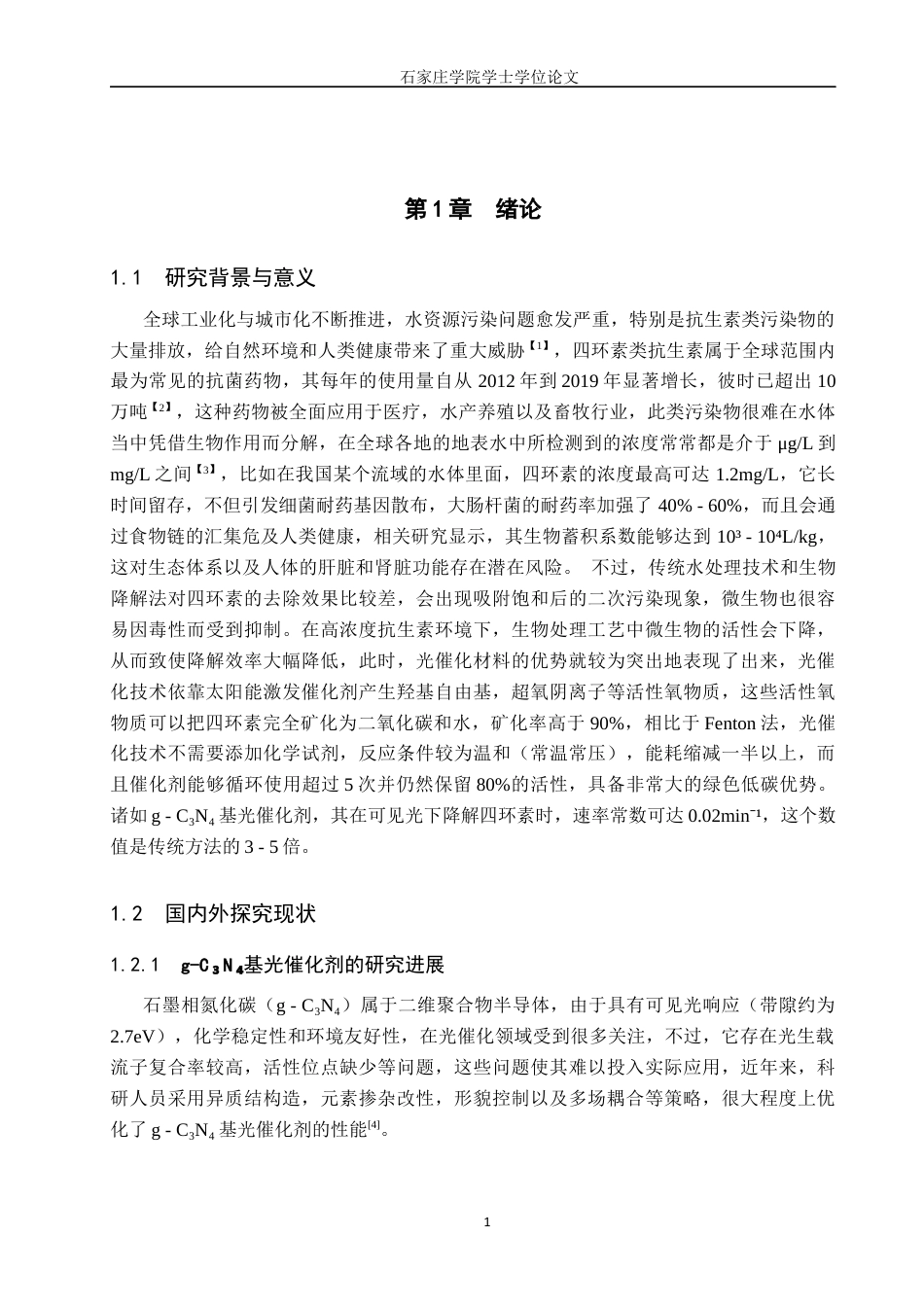

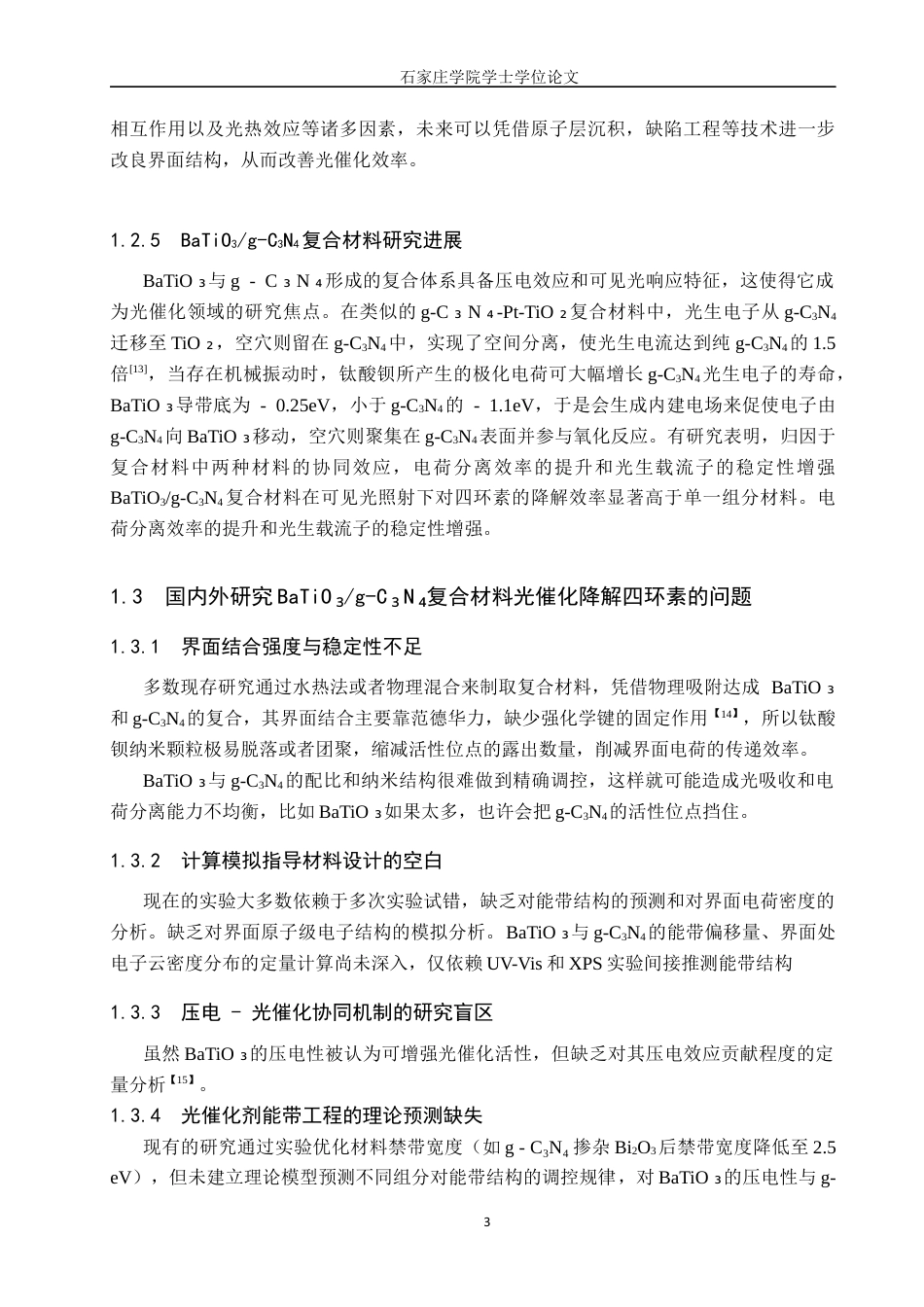

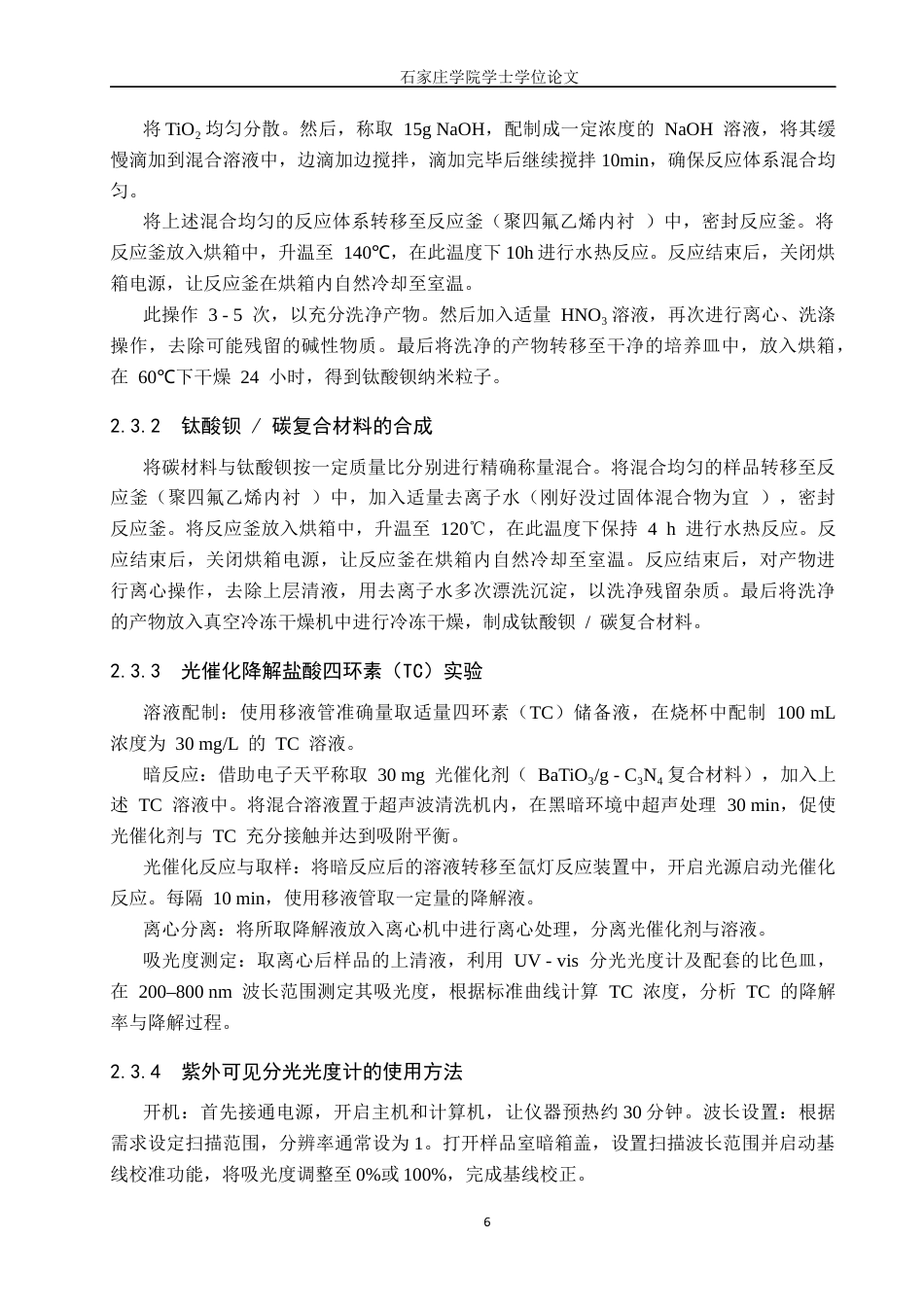

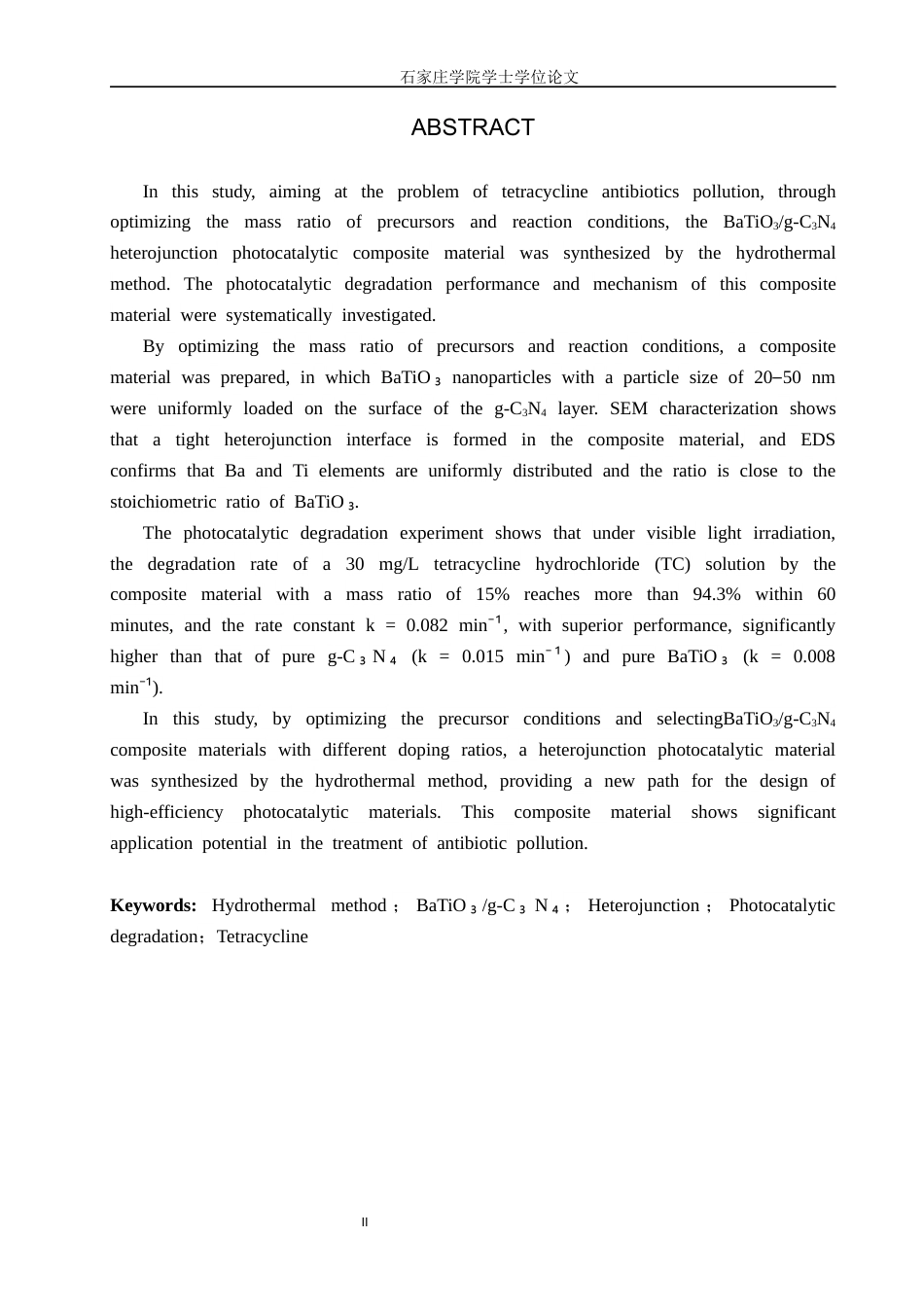

I石家庄学院学士学位论文摘要本研究针对四环素类抗生素污染问题，通过优化前驱体质量比和反应条件采用水热法合成了 BaTiO₃/g-C₃N₄ 异质结光催化复合材料，系统性的探究了其光催化降解的性能及作用机制。通过优化前驱体质量比和反应条件，制备出了一种复合材料，粒径为 20–50 nm 的 BaTiO₃ 纳米颗粒均匀负载于 g-C₃N₄ 层状表面。SEM 表征显示，复合材料形成紧密的异质结界面，EDS 证实 Ba、Ti 元素均匀分布且比例接近 BaTiO₃ 化学计量比。光催化降解实验表明，在可见光照射下，其中质量比为 15%复合材料对 30 mg/L 盐酸四环素（TC）溶液的降解...
