25年CH功能材料粉末压制法制备碲化铋制冷材料生产线设计(8)(9)-约20853字符终稿.docx

下载本文档

阅读 0
格式 docx
大小 293.88 KB
约37页
2026-03-23
收藏
评论
点赞(0)
海报
举报

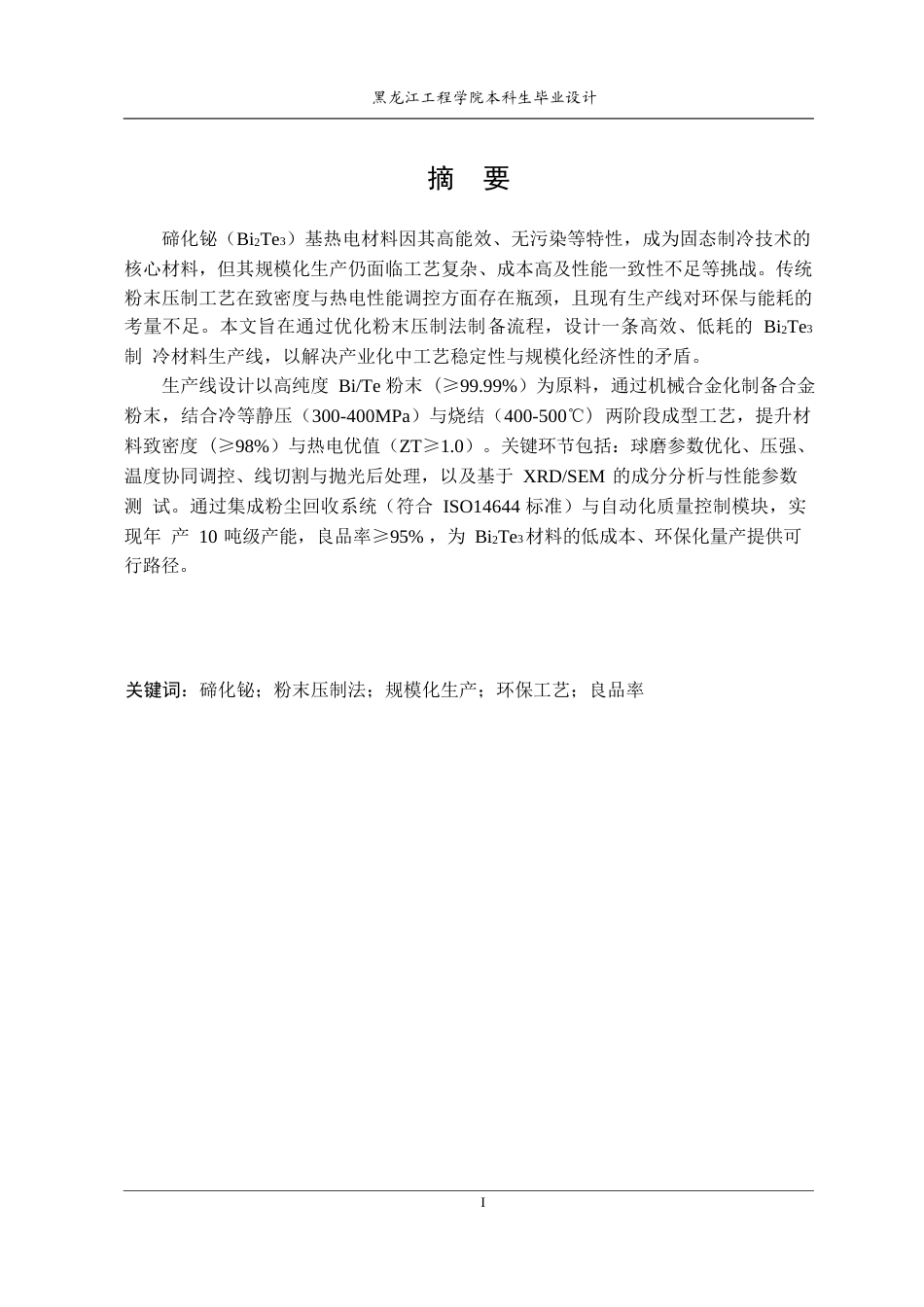

25年CH功能材料粉末压制法制备碲化铋制冷材料生产线设计(8)(9)-约20853字符终稿.docx_第1页

1/37页

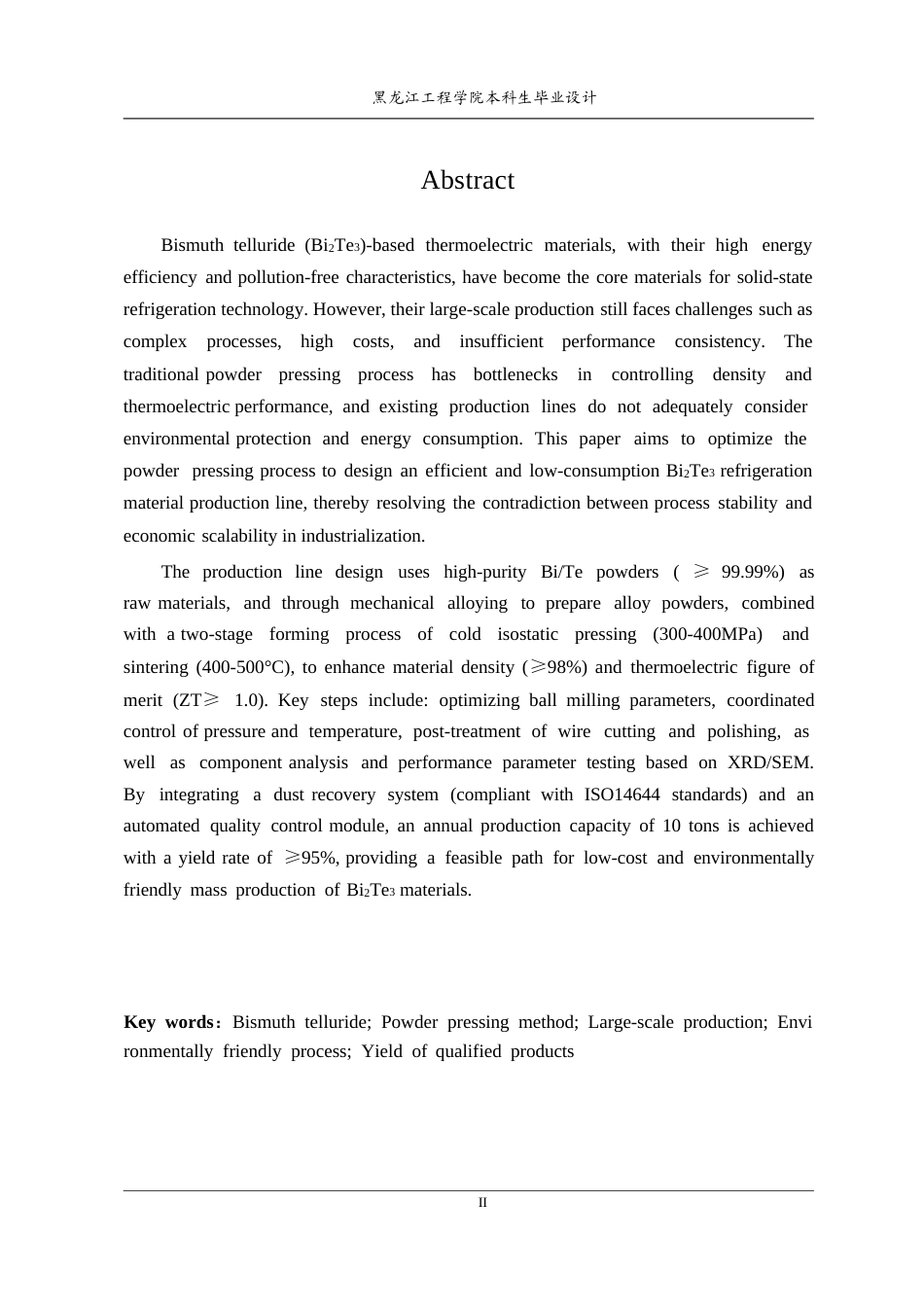

25年CH功能材料粉末压制法制备碲化铋制冷材料生产线设计(8)(9)-约20853字符终稿.docx_第2页

2/37页

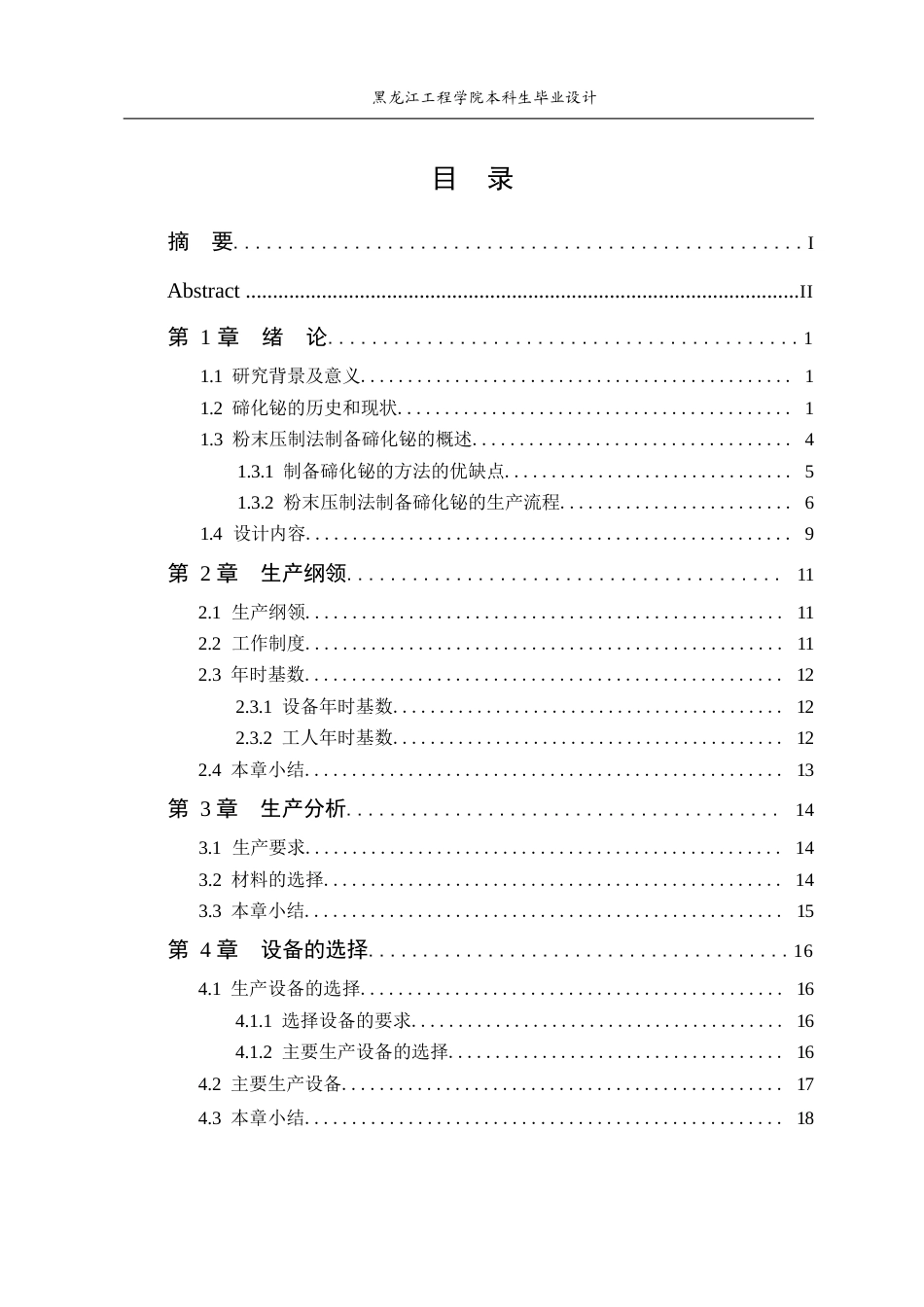

25年CH功能材料粉末压制法制备碲化铋制冷材料生产线设计(8)(9)-约20853字符终稿.docx_第3页

3/37页

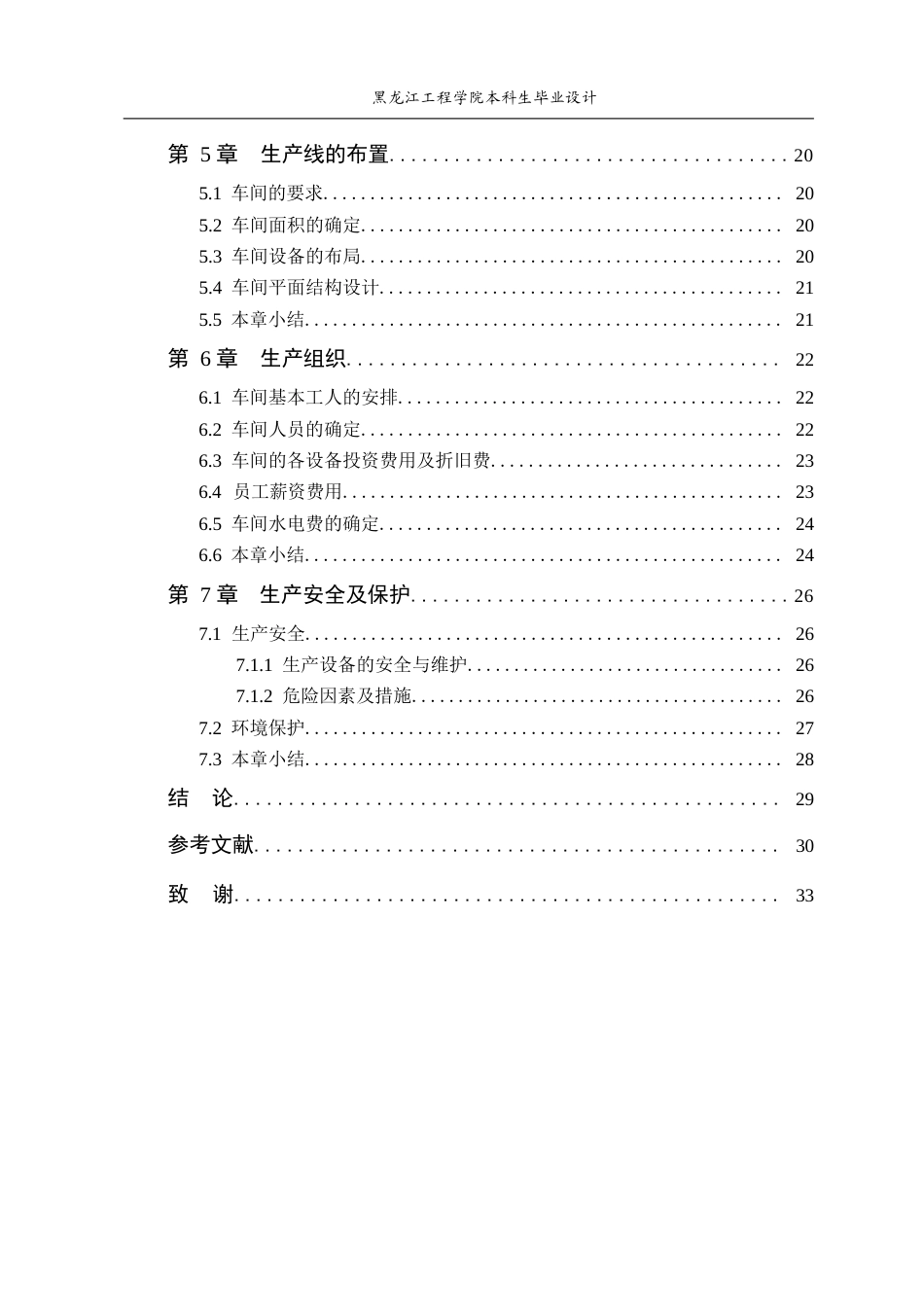

25年CH功能材料粉末压制法制备碲化铋制冷材料生产线设计(8)(9)-约20853字符终稿.docx_第4页

4/37页

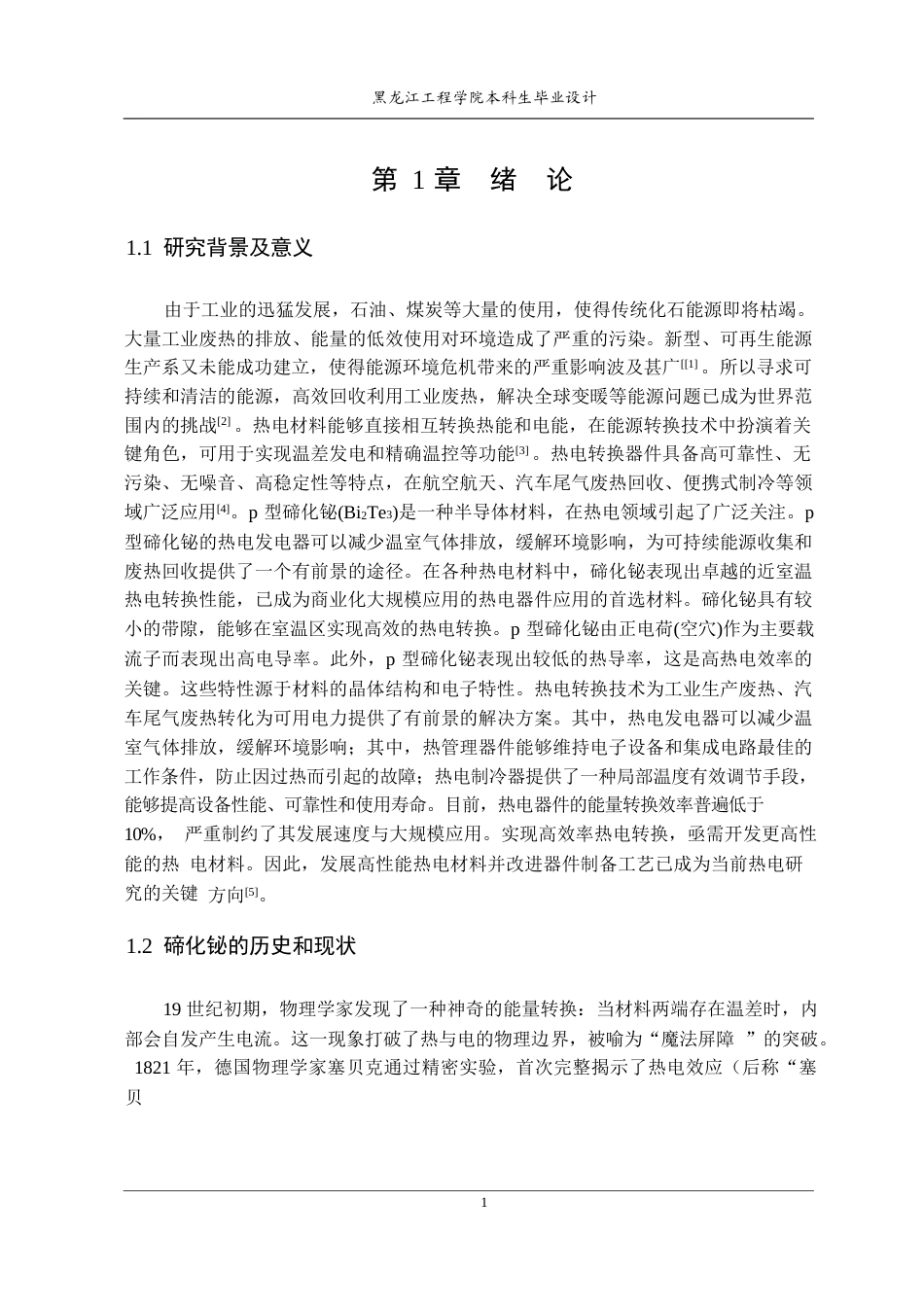

25年CH功能材料粉末压制法制备碲化铋制冷材料生产线设计(8)(9)-约20853字符终稿.docx_第5页

5/37页

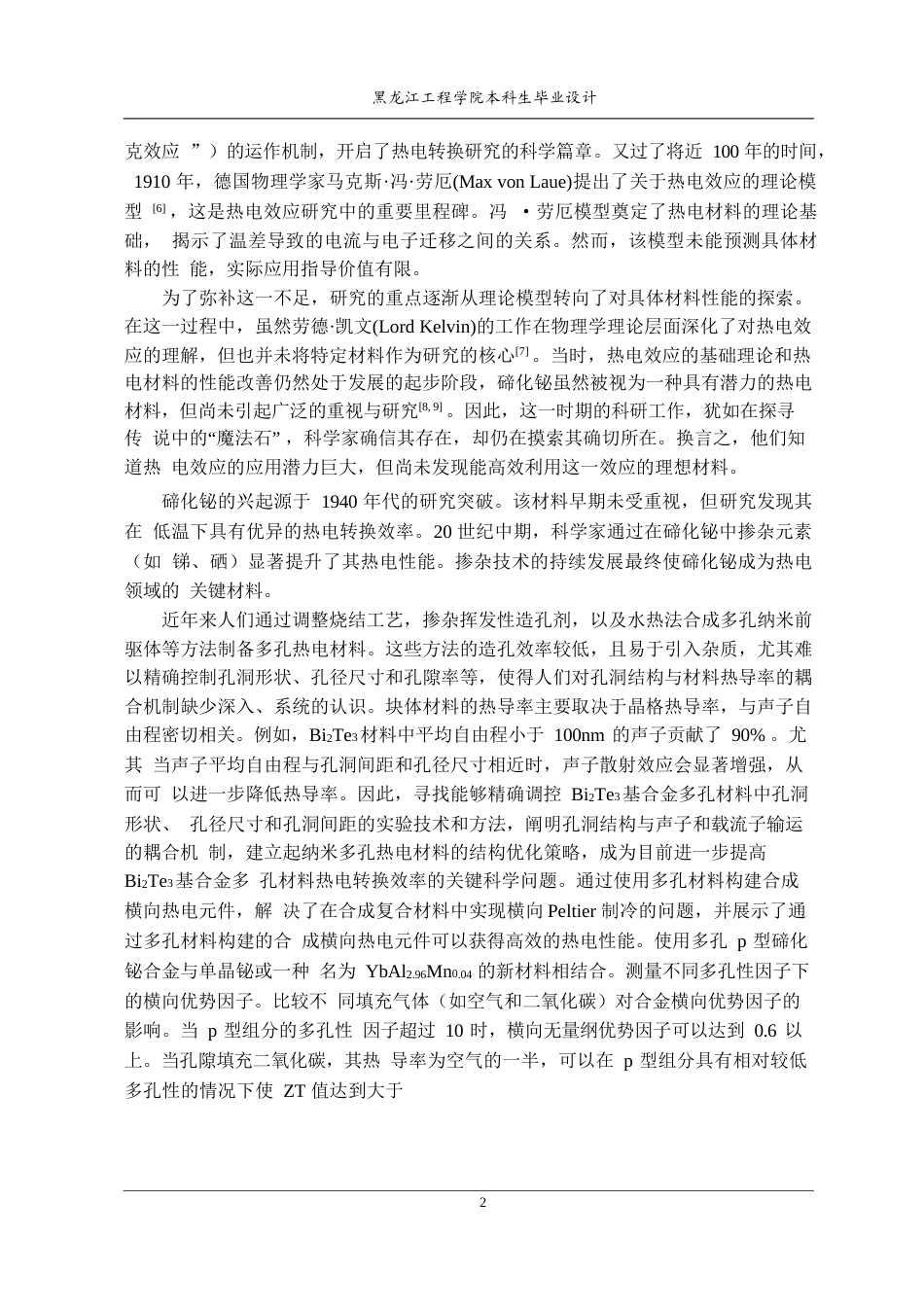

25年CH功能材料粉末压制法制备碲化铋制冷材料生产线设计(8)(9)-约20853字符终稿.docx_第6页

6/37页

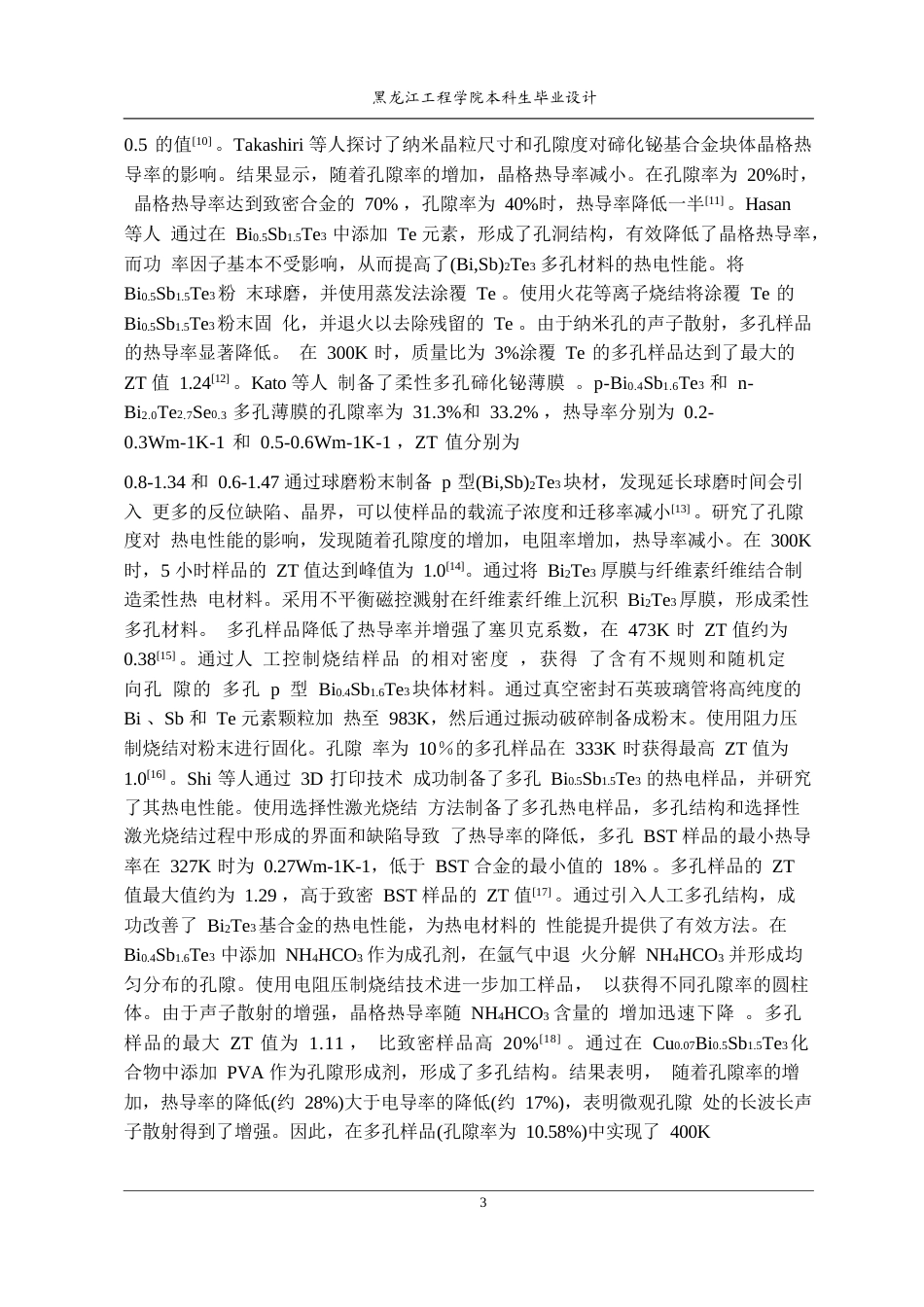

25年CH功能材料粉末压制法制备碲化铋制冷材料生产线设计(8)(9)-约20853字符终稿.docx_第7页

7/37页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/37

文本预览下载提示常见问题

黑龙江工程学院本科生毕业设计I摘要碲化铋（Bi2Te3）基热电材料因其高能效、无污染等特性，成为固态制冷技术的核心材料，但其规模化生产仍面临工艺复杂、成本高及性能一致性不足等挑战。传统粉末压制工艺在致密度与热电性能调控方面存在瓶颈，且现有生产线对环保与能耗的考量不足。本文旨在通过优化粉末压制法制备流程，设计一条高效、低耗的 Bi2Te3制冷材料生产线，以解决产业化中工艺稳定性与规模化经济性的矛盾。生产线设计以高纯度 Bi/Te 粉末 (≥99.99%）为原料，通过机械合金化制备合金粉末，结合冷等静压（300-400MPa）与烧结（400-500℃) 两阶...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用，不得用于其他商业用途（如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利）。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
