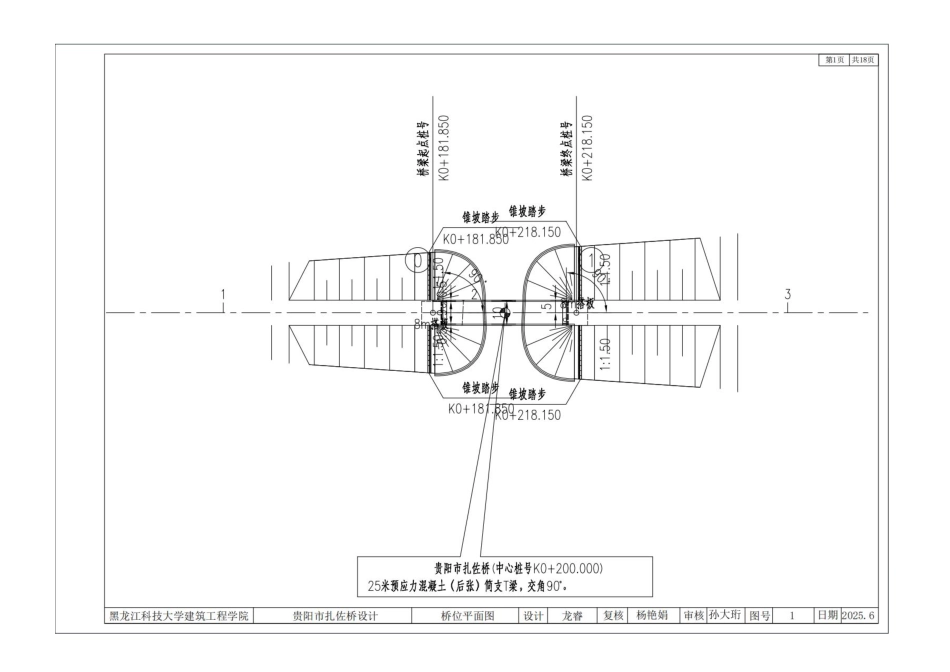

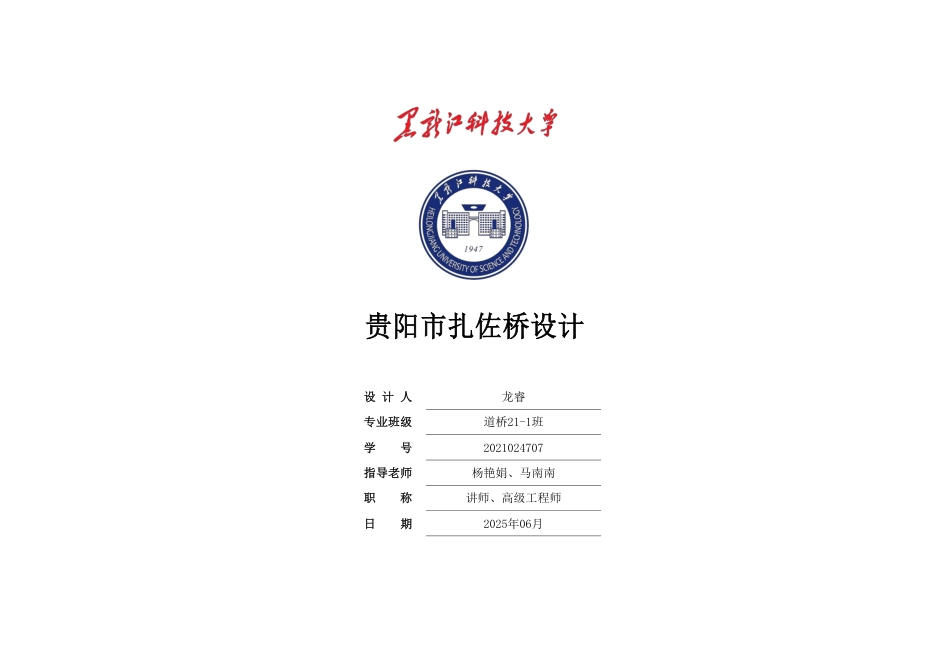

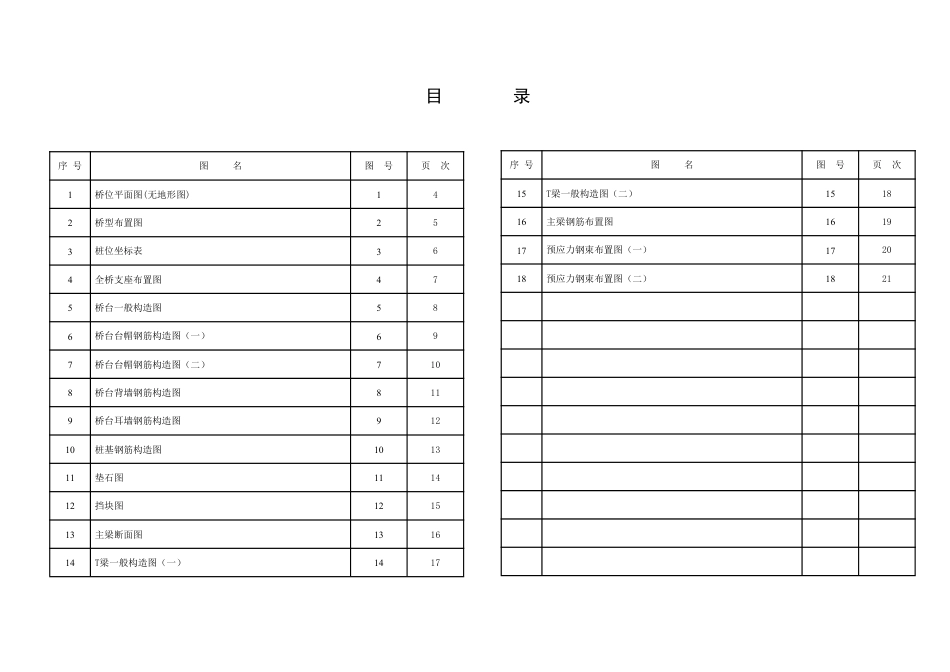

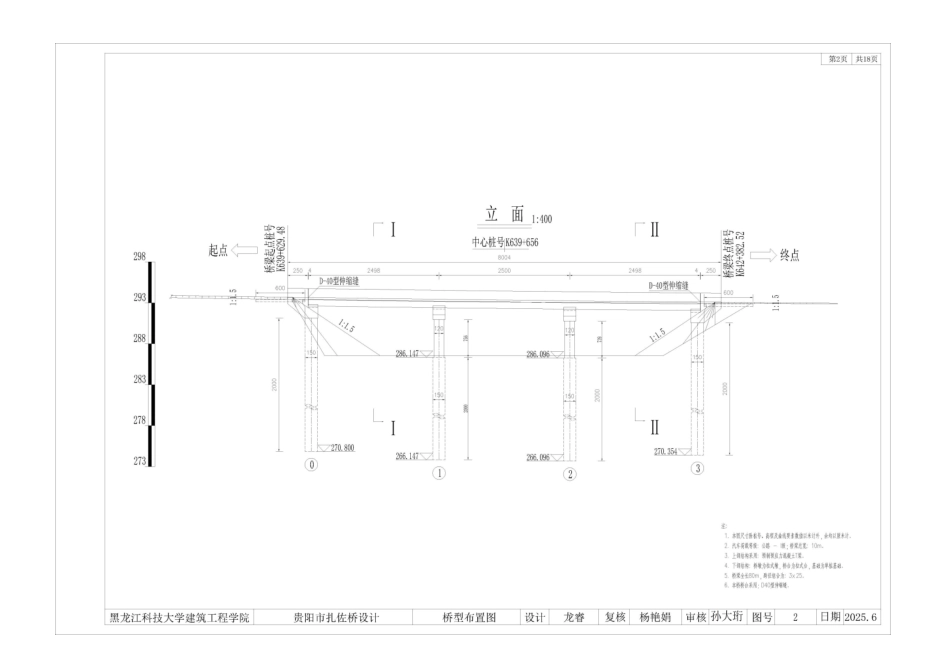

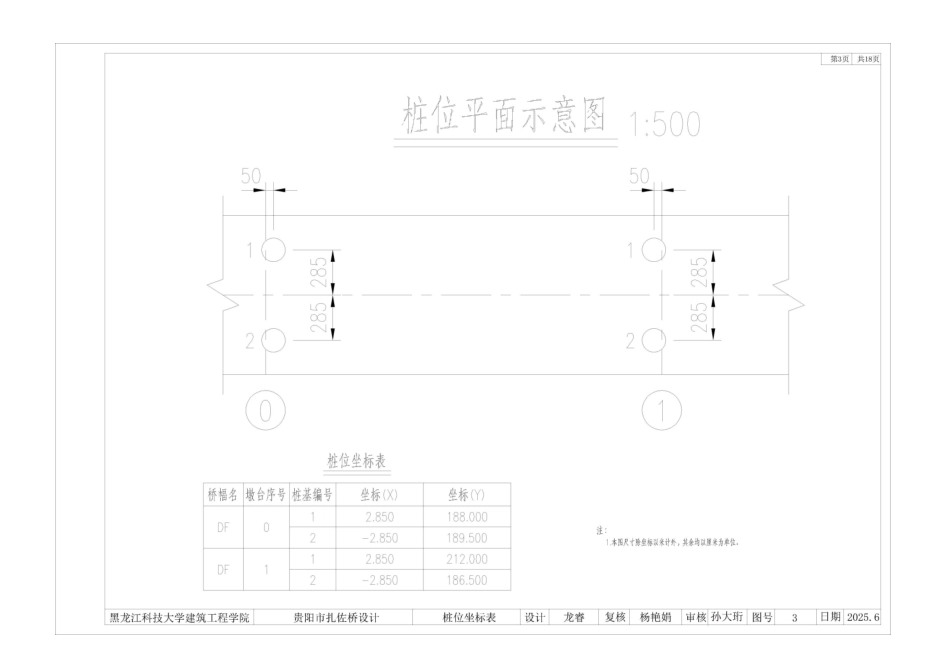

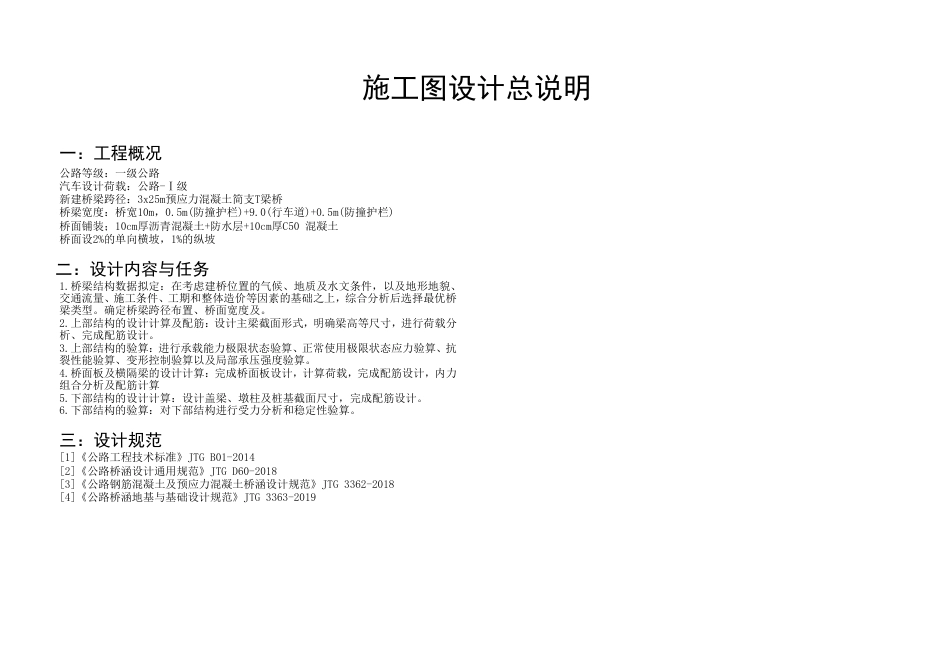

贵阳市扎佐桥设计设计人龙睿专业班级道桥21-1班学号2021024707指导老师杨艳娟、马南南职称讲师、高级工程师日期2025年06月目录序号图名图号页次15T梁一般构造图（二）151816主梁钢筋布置图161917预应力钢束布置图（一）172018预应力钢束布置图（二）1821序号图名图号页次1桥位平面图(无地形图)142桥型布置图253桩位坐标表364全桥支座布置图475桥台一般构造图586桥台台帽钢筋构造图（一）697桥台台帽钢筋构造图（二）7108桥台背墙钢筋构造图8119桥台耳墙钢筋构造图91210桩基钢筋构造图101311垫石图111412挡块图121513主梁断面图131614T梁一般构造图（一）1417施工...
