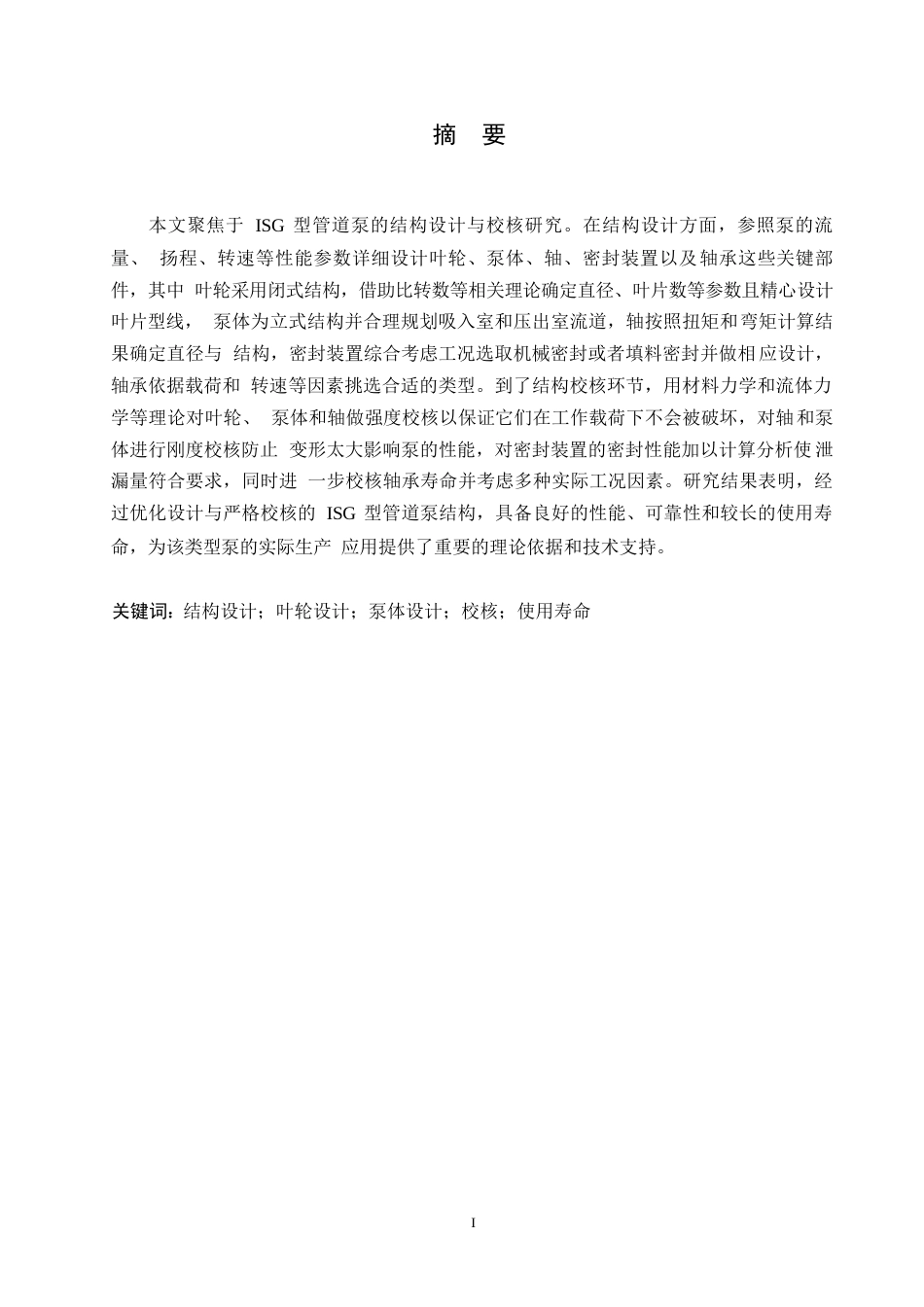

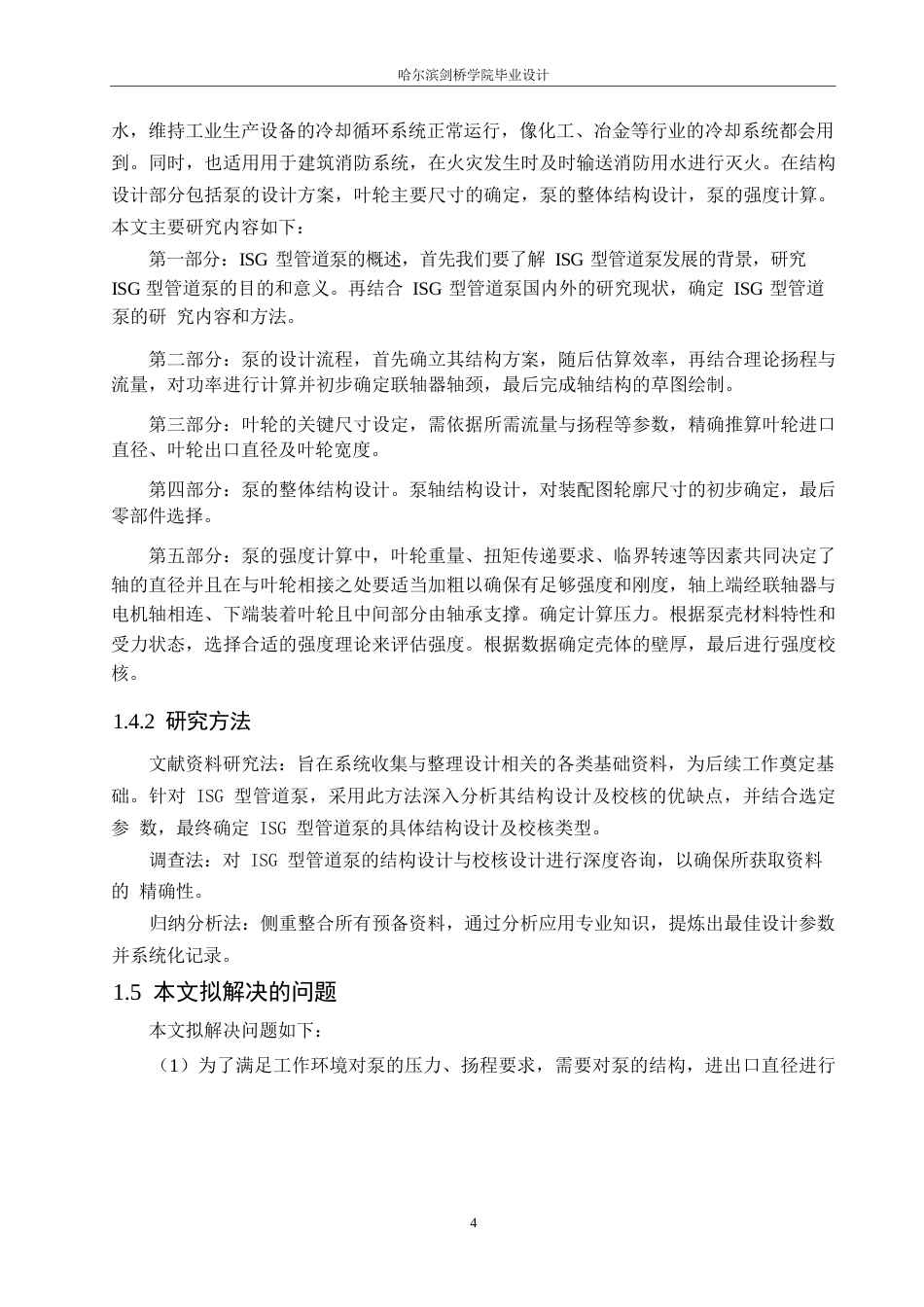

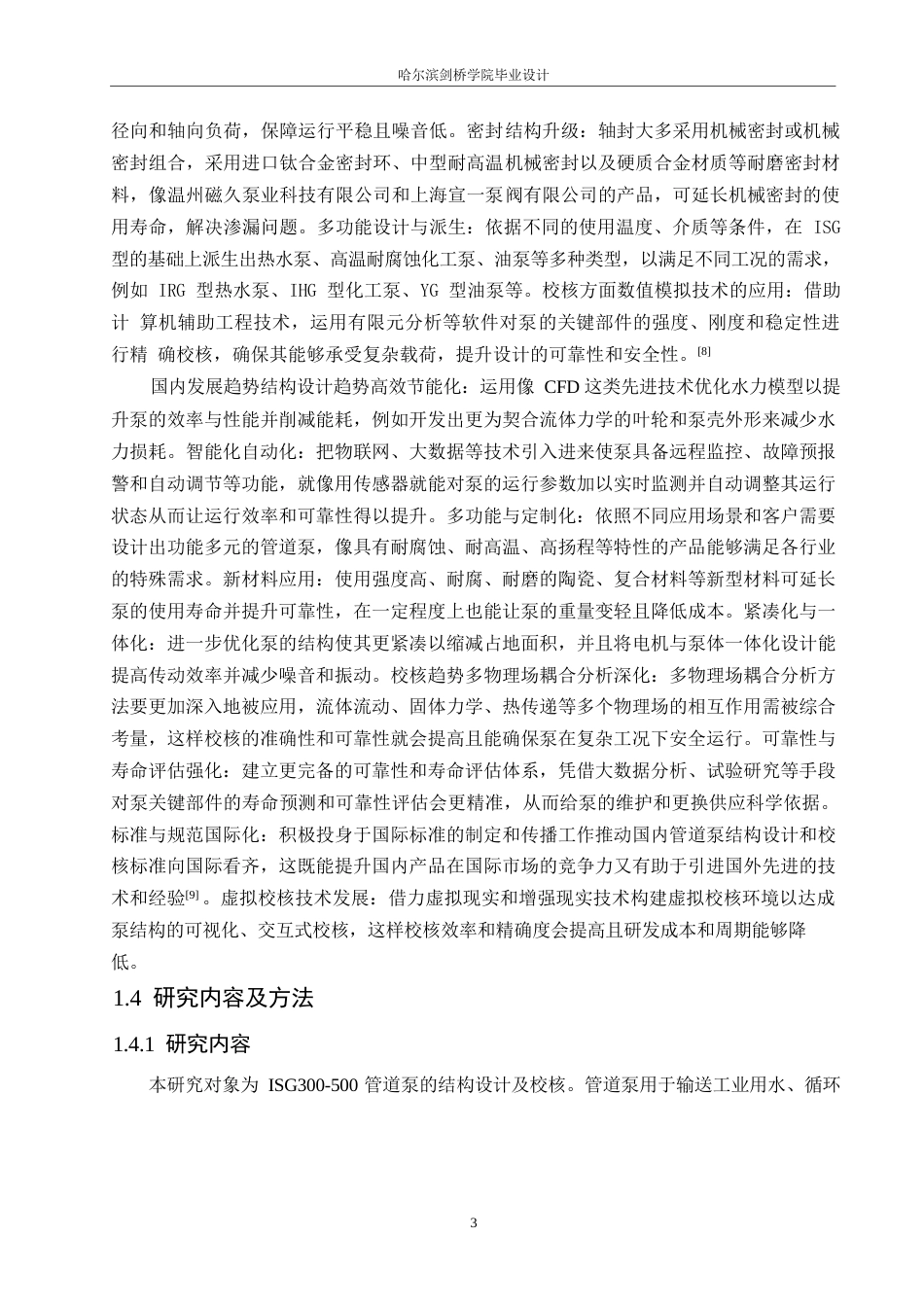

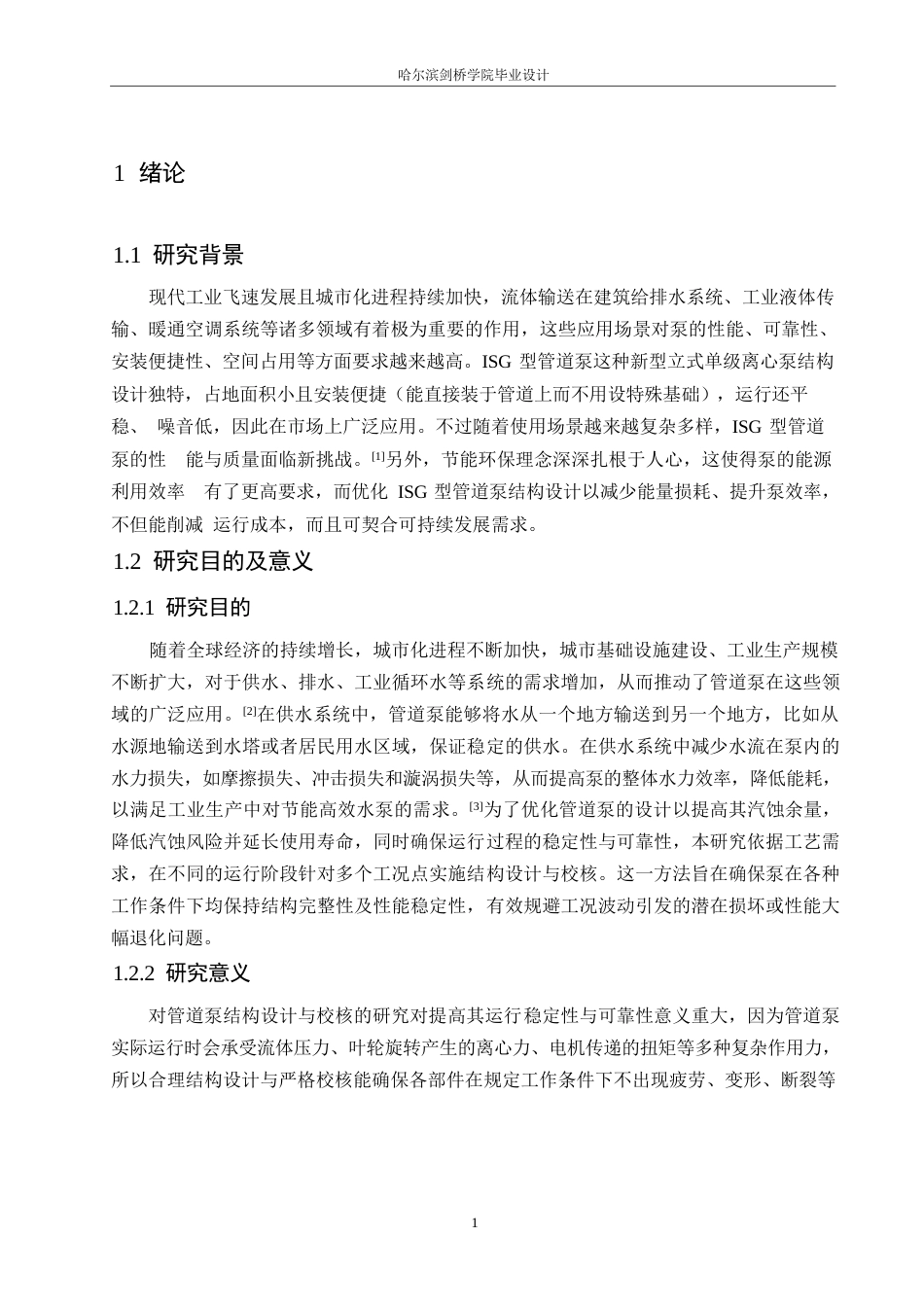

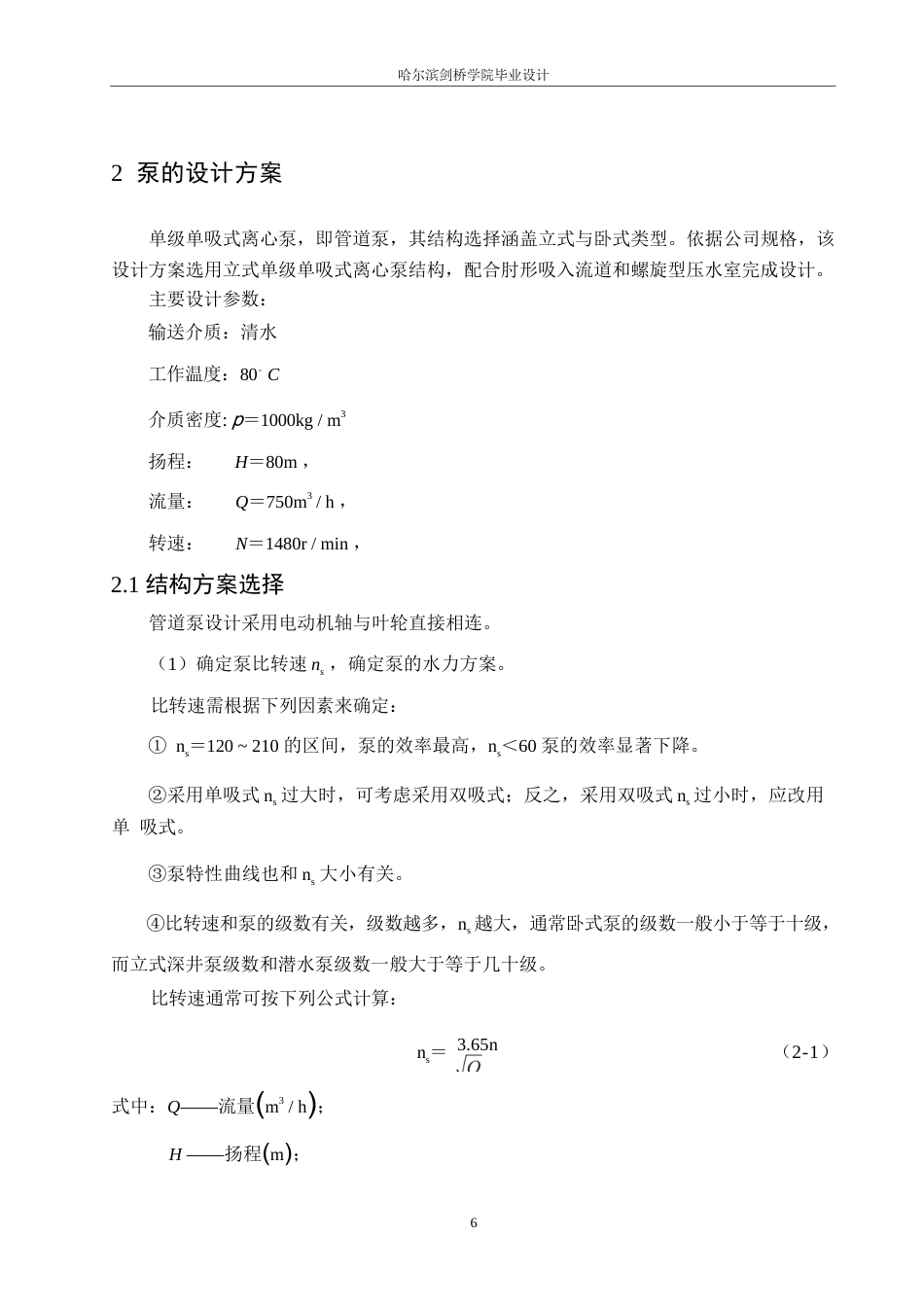

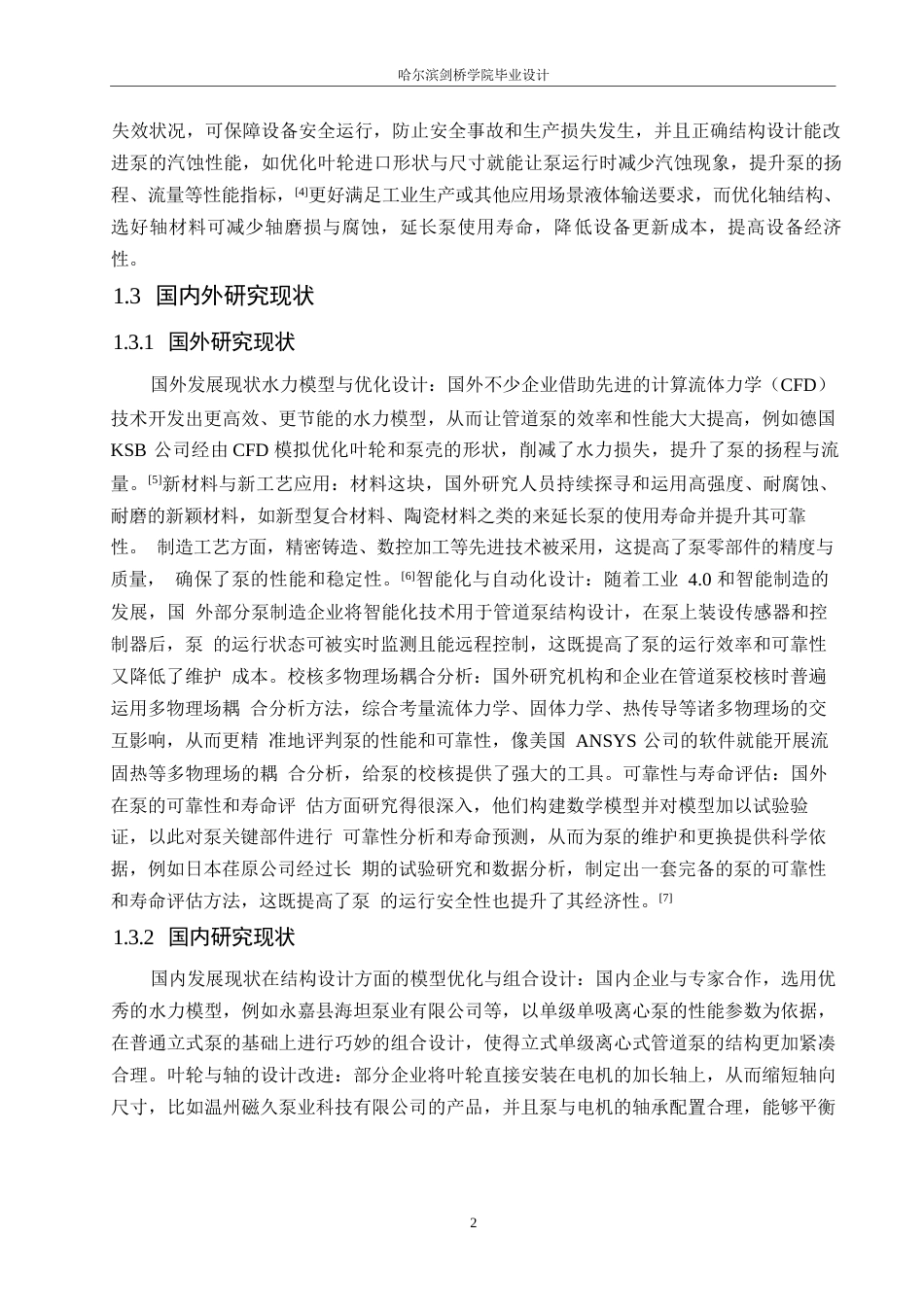

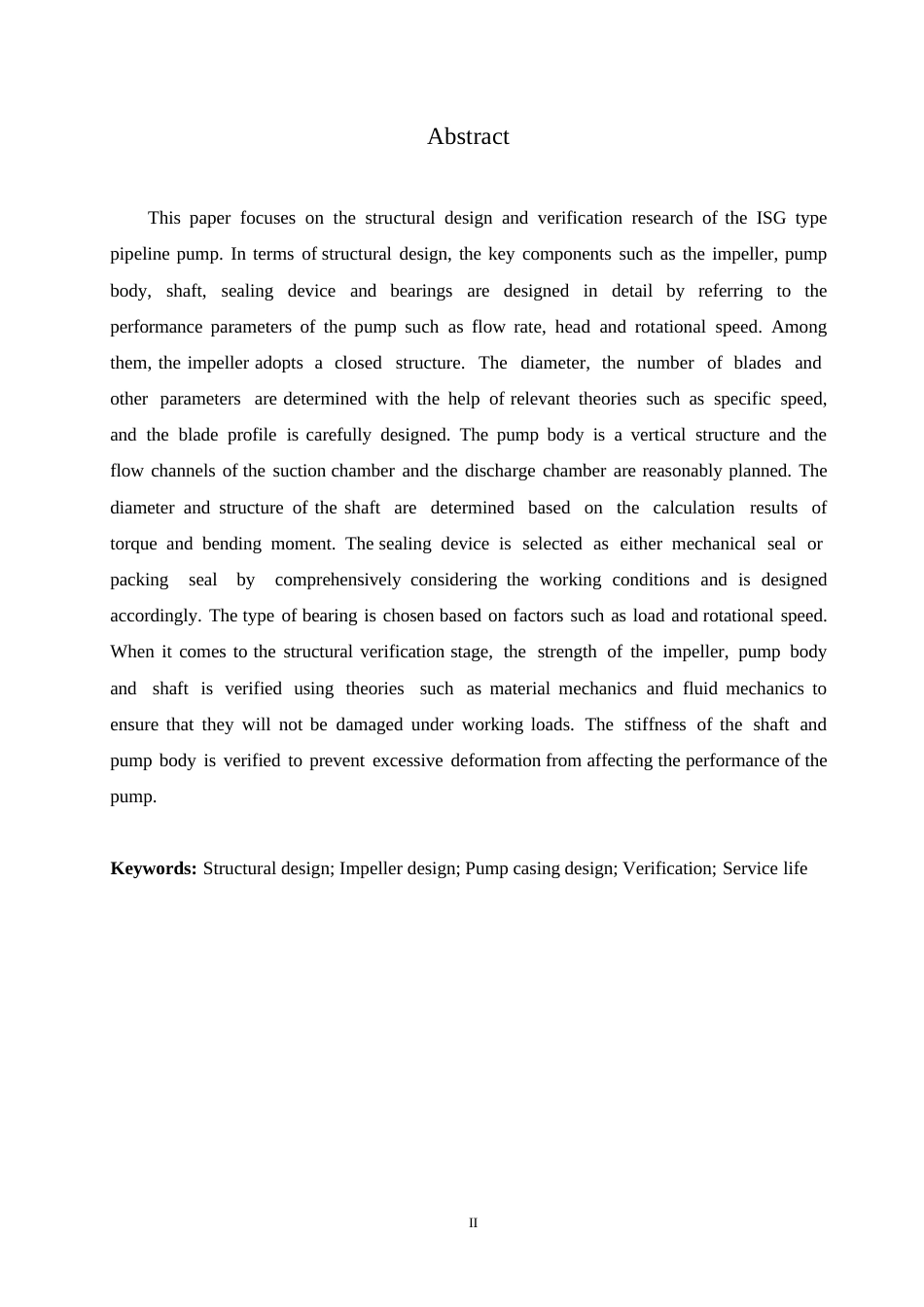

I摘要本文聚焦于 ISG 型管道泵的结构设计与校核研究。在结构设计方面，参照泵的流量、扬程、转速等性能参数详细设计叶轮、泵体、轴、密封装置以及轴承这些关键部件，其中叶轮采用闭式结构，借助比转数等相关理论确定直径、叶片数等参数且精心设计叶片型线，泵体为立式结构并合理规划吸入室和压出室流道，轴按照扭矩和弯矩计算结果确定直径与结构，密封装置综合考虑工况选取机械密封或者填料密封并做相应设计，轴承依据载荷和转速等因素挑选合适的类型。到了结构校核环节，用材料力学和流体力学等理论对叶轮、泵体和轴做强度校核以保证它们在工作载荷下...
