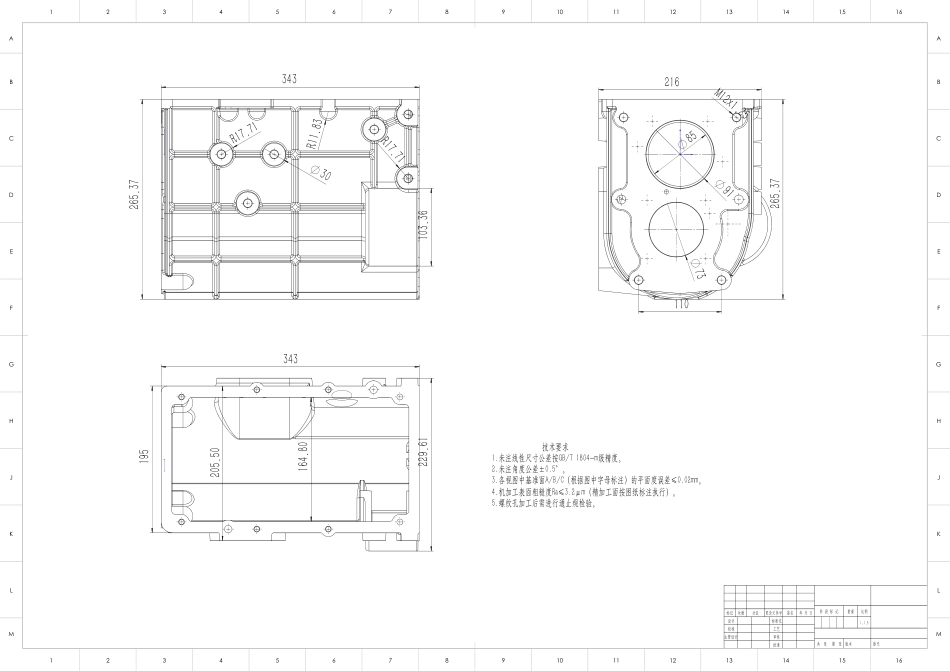

25年WP过AI车辆工程-某农用拖拉机变速器箱体的结构优化设计 附件图纸+A1.pdfVIP免费

265.3734330103.36R17.71R17.71R11.83216265.379173110M12x1.2585343195229.61164.80205.50 技术要求1.未注线性尺寸公差按GB/T 1804-m级精度。2.未注角度公差±0.5°。3.各视图中基准面A/B/C（根据图中字母标注）的平面度误差≤0.02mm。4.机加工表面粗糙度Ra≤3.2μm（精加工面按图纸标注执行）。5.螺纹孔加工后需进行通止规检验。MMLLKKJJHHGGFFEEDDCCBBAA11223344556677889910101111121213131414151516161:1.5替代主管设计版本比例重量第 张共 张 阶 段 标 记批准标准化工艺年 月 日签名更改文件号分区处数标记设计校核审核
