26年WP金属材料工程 预冷轧变形与时效工艺对6101铝合金组织及性能的影响8.64-AI2.24.docx

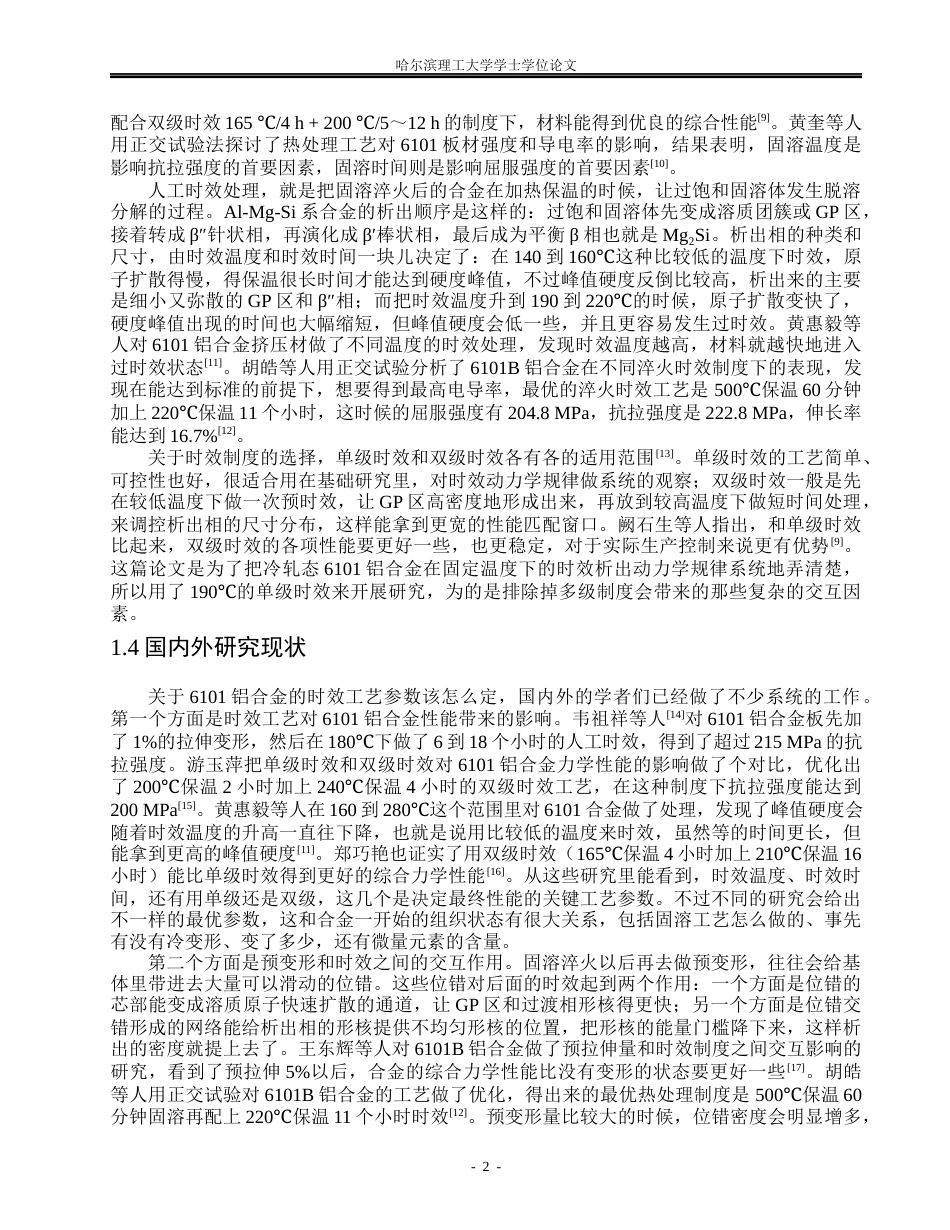

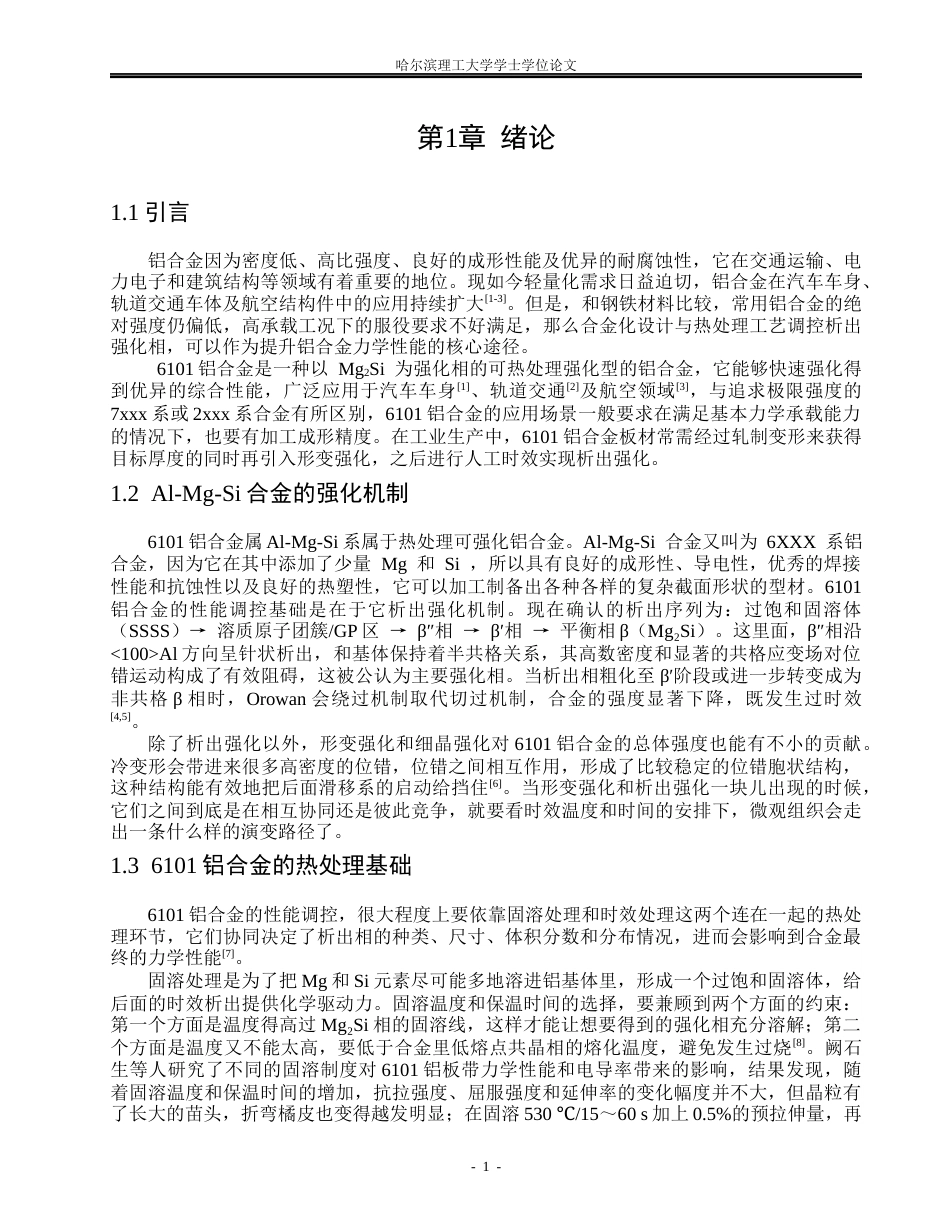

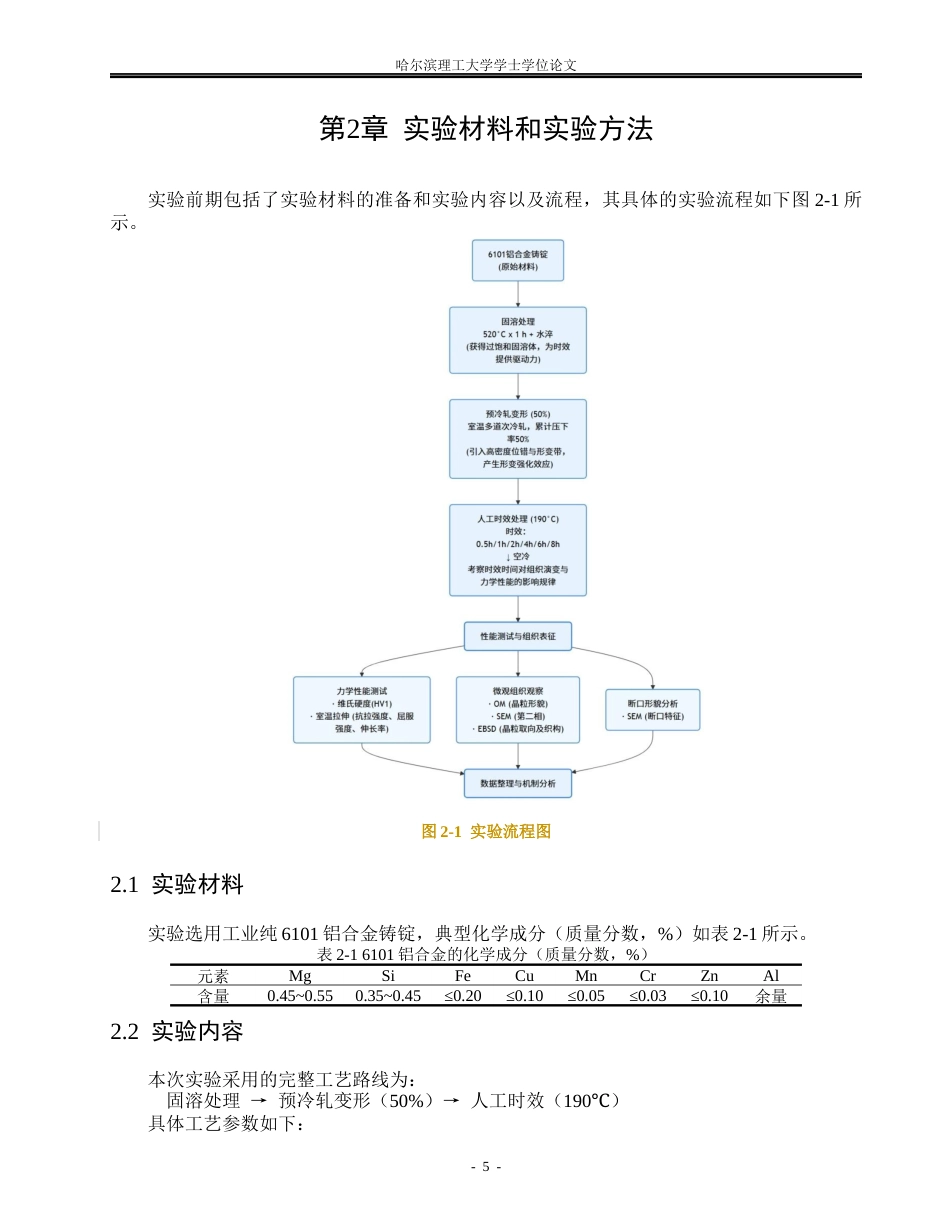

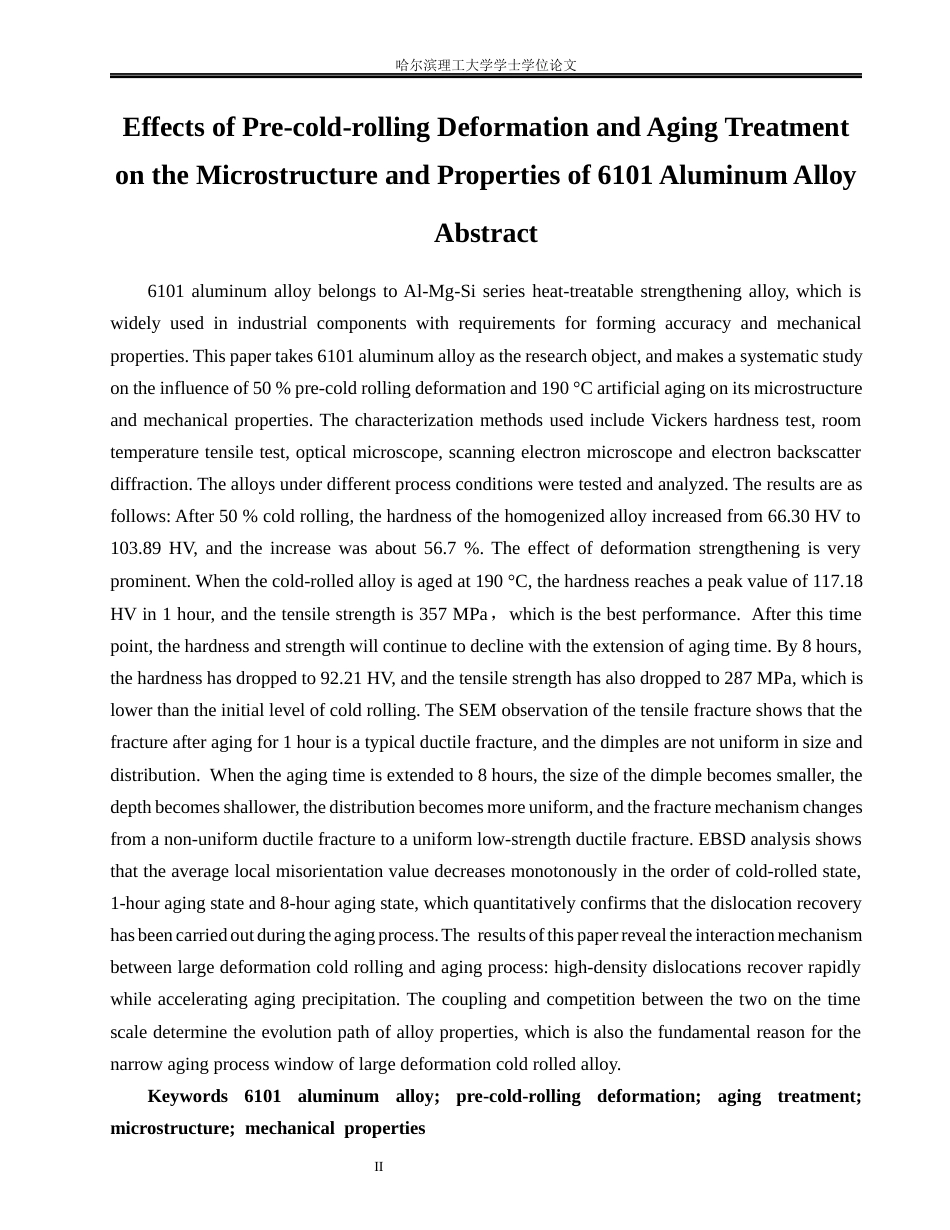

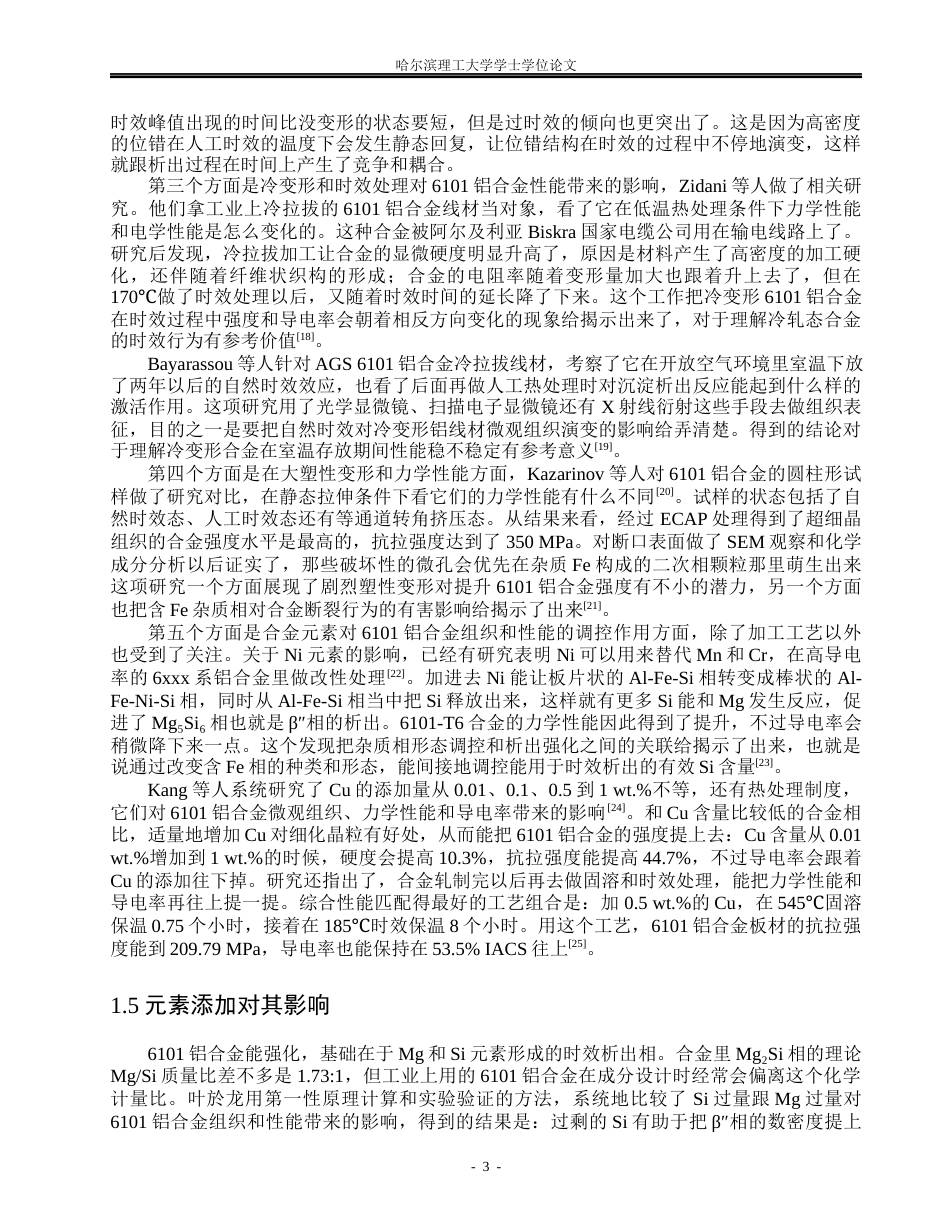

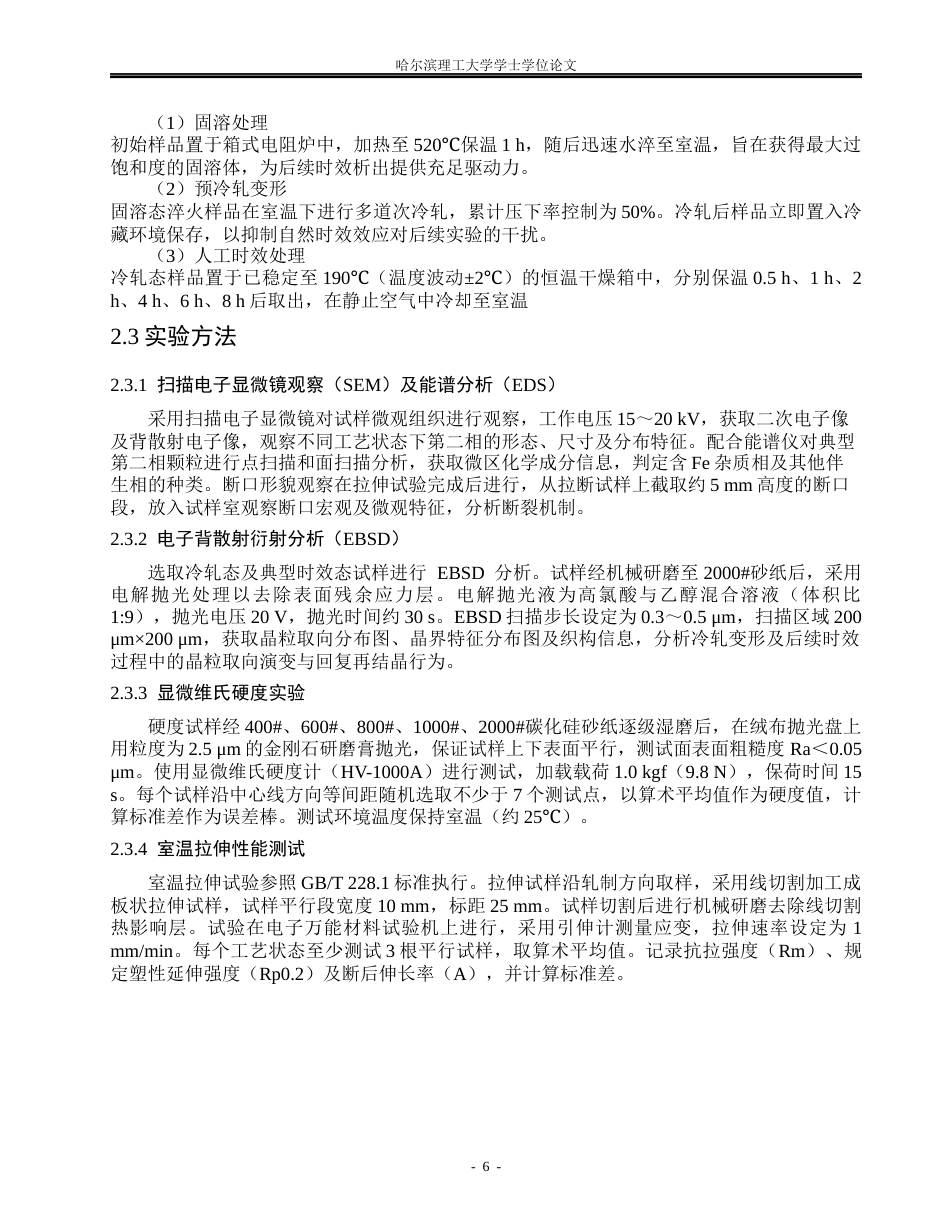

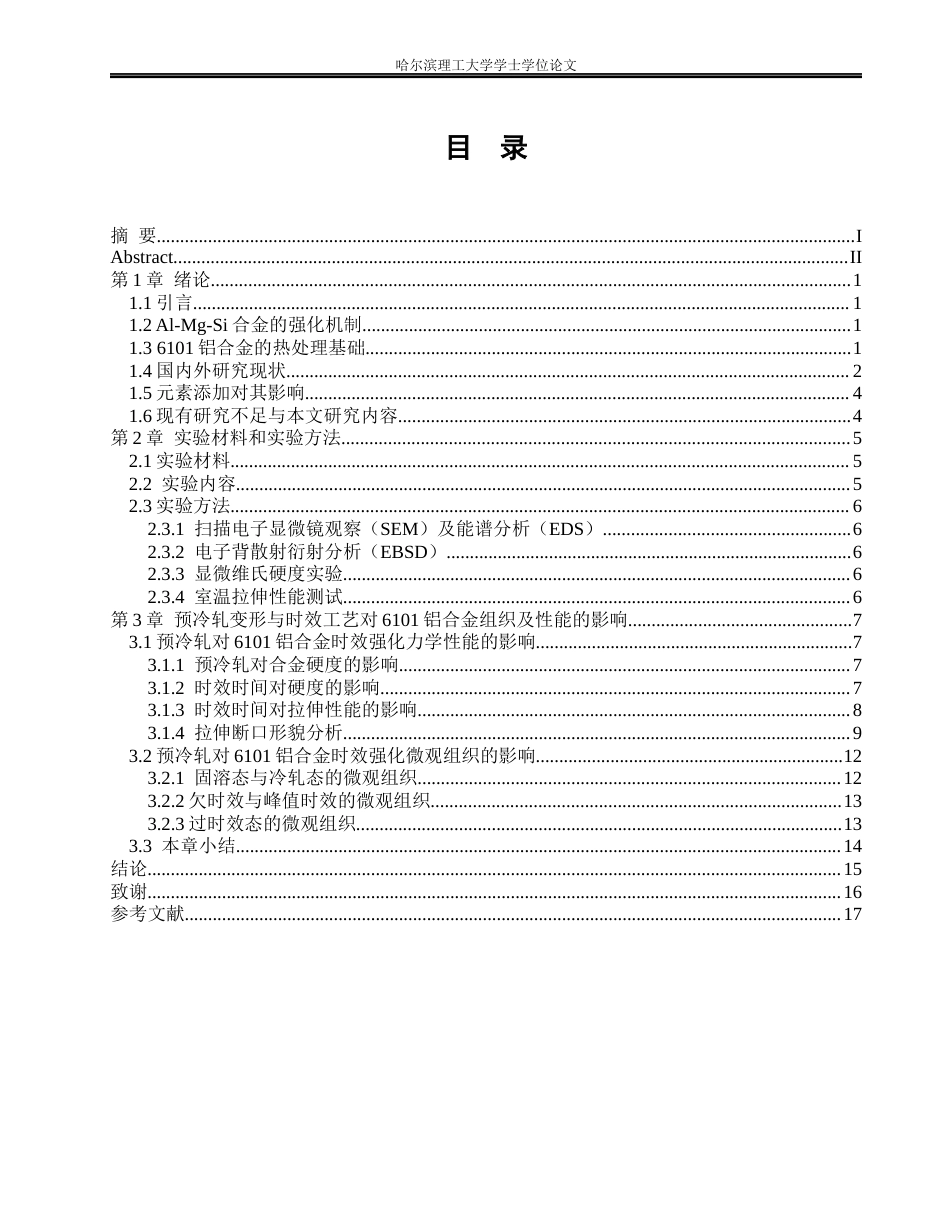

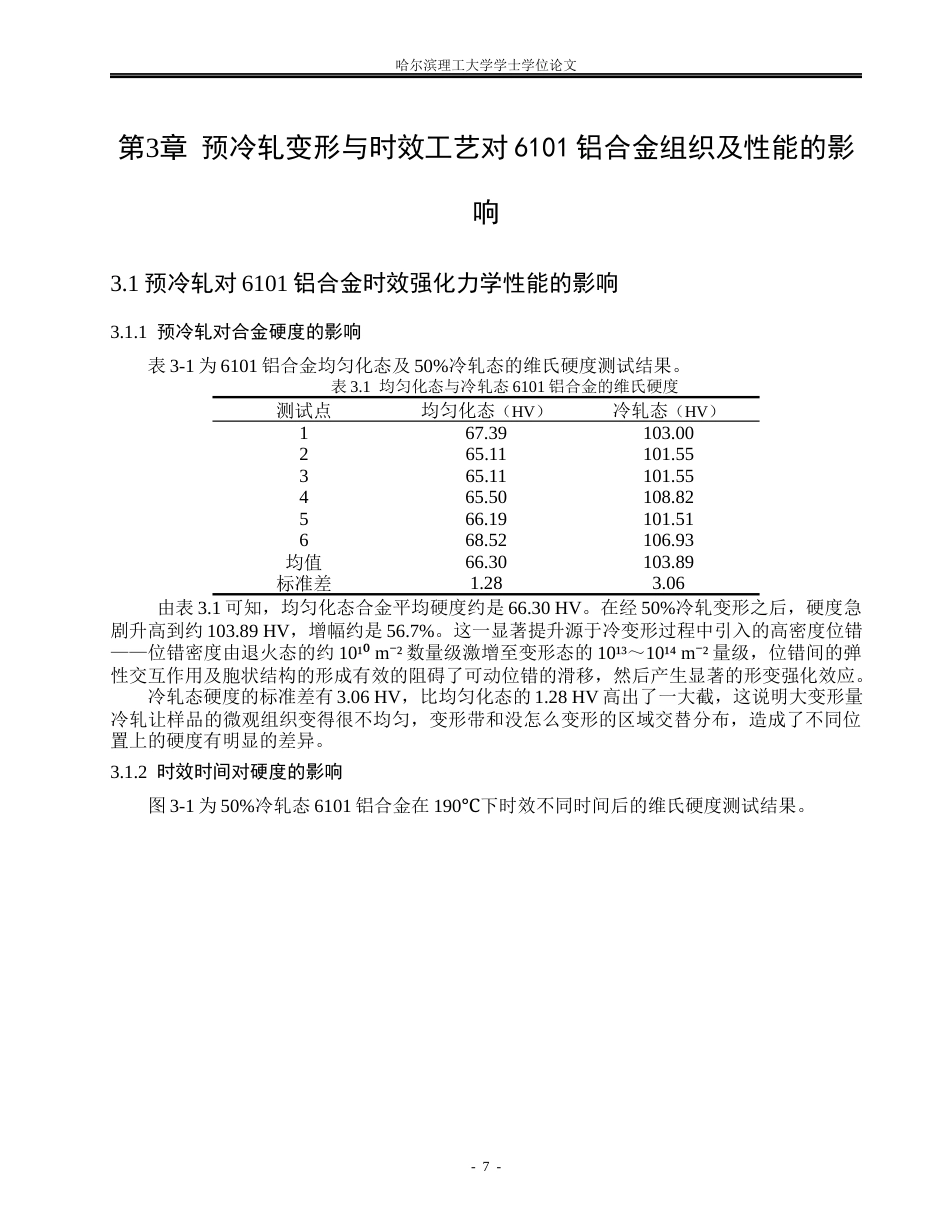

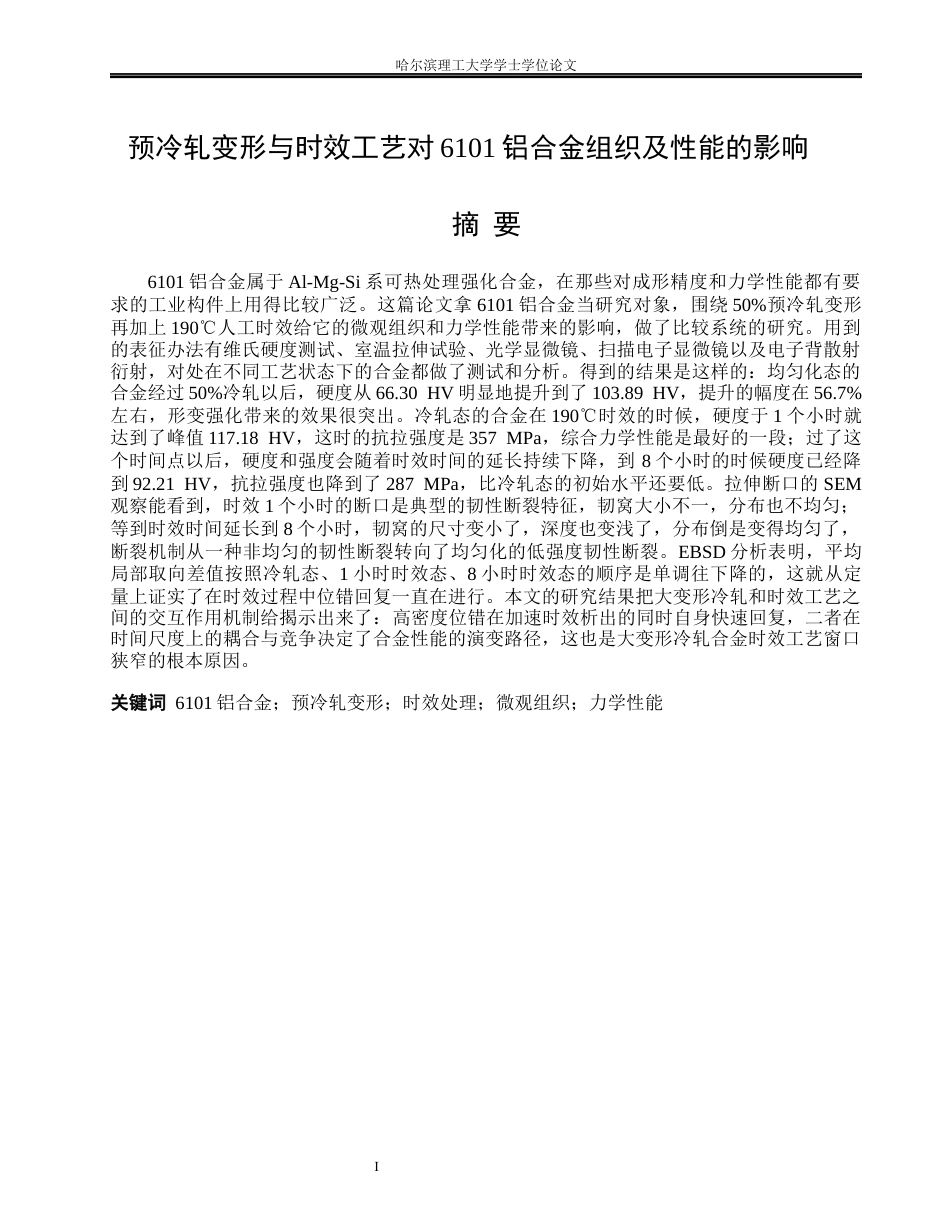

I哈尔滨理工大学学士学位论文预冷轧变形与时效工艺对 6101 铝合金组织及性能的影响摘 要6101 铝合金属于 Al-Mg-Si 系可热处理强化合金，在那些对成形精度和力学性能都有要求的工业构件上用得比较广泛。这篇论文拿 6101 铝合金当研究对象，围绕 50%预冷轧变形再加上 190℃人工时效给它的微观组织和力学性能带来的影响，做了比较系统的研究。用到的表征办法有维氏硬度测试、室温拉伸试验、光学显微镜、扫描电子显微镜以及电子背散射衍射，对处在不同工艺状态下的合金都做了测试和分析。得到的结果是这样的：均匀化态的合金经过 50%冷轧以后，硬度从 66.30 HV...
