26年WH药学 稀土掺杂上转换纳米晶的可控制备及其光学性能研究26.62-AI32.59-约8956字符.docx

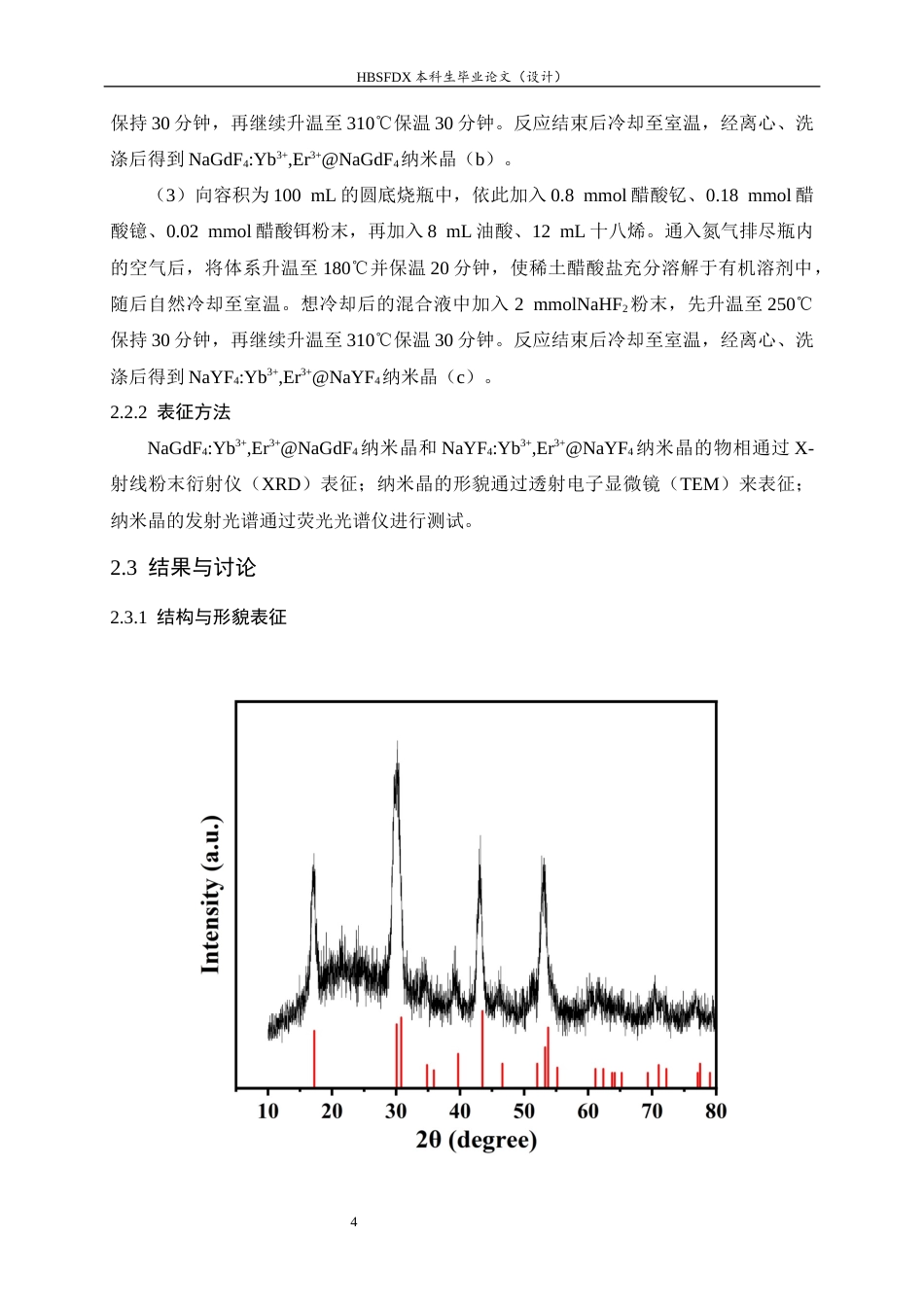

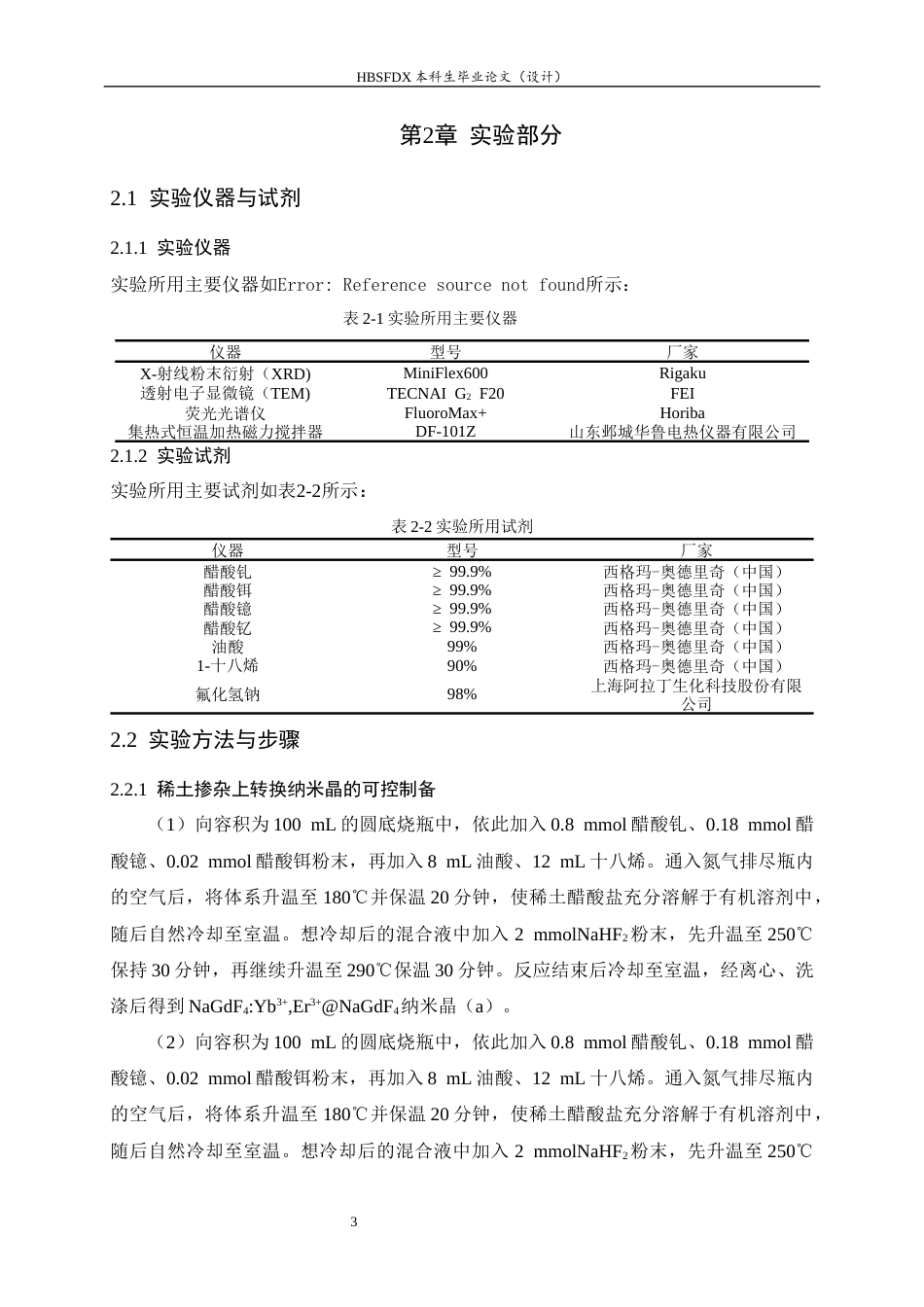

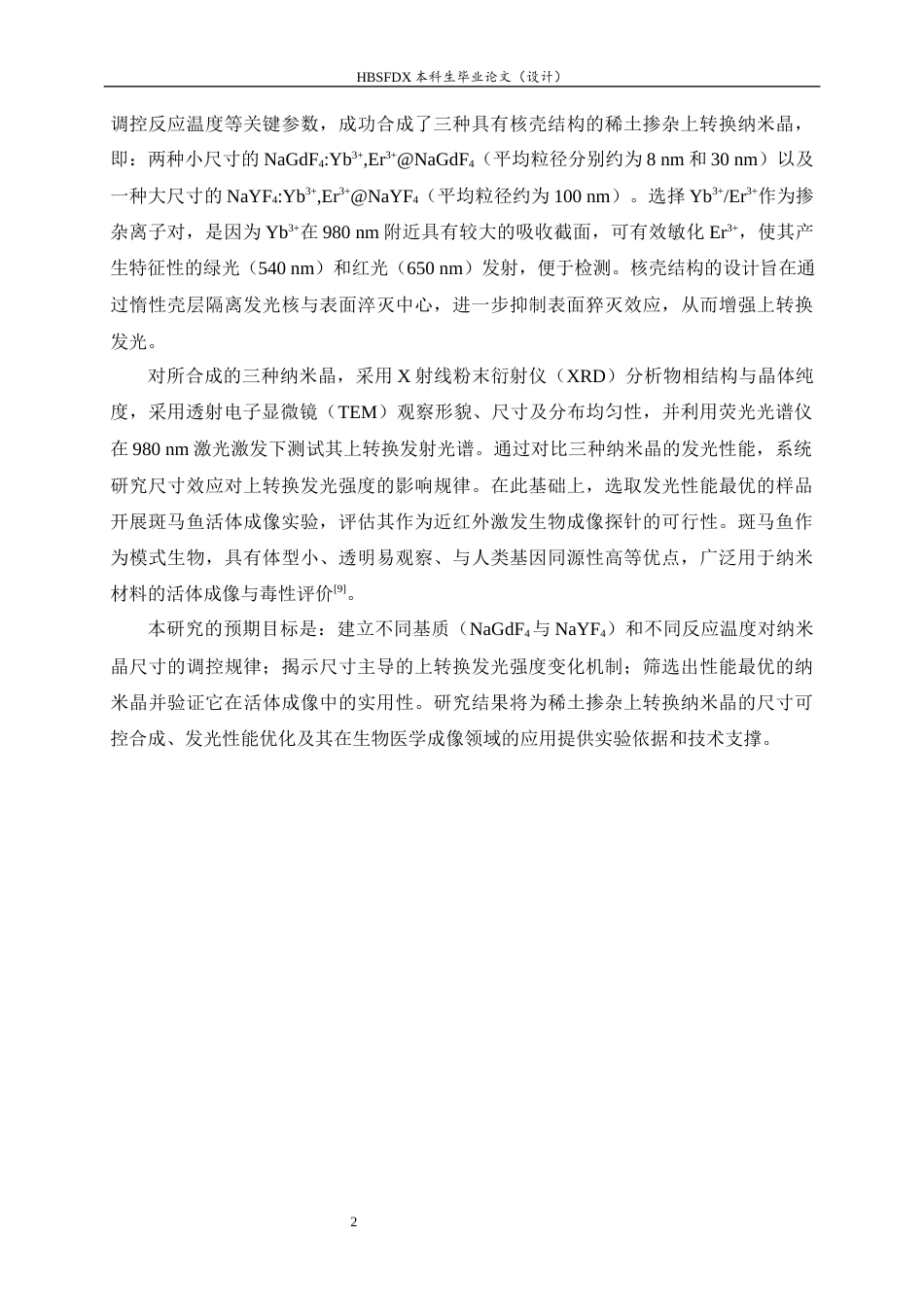

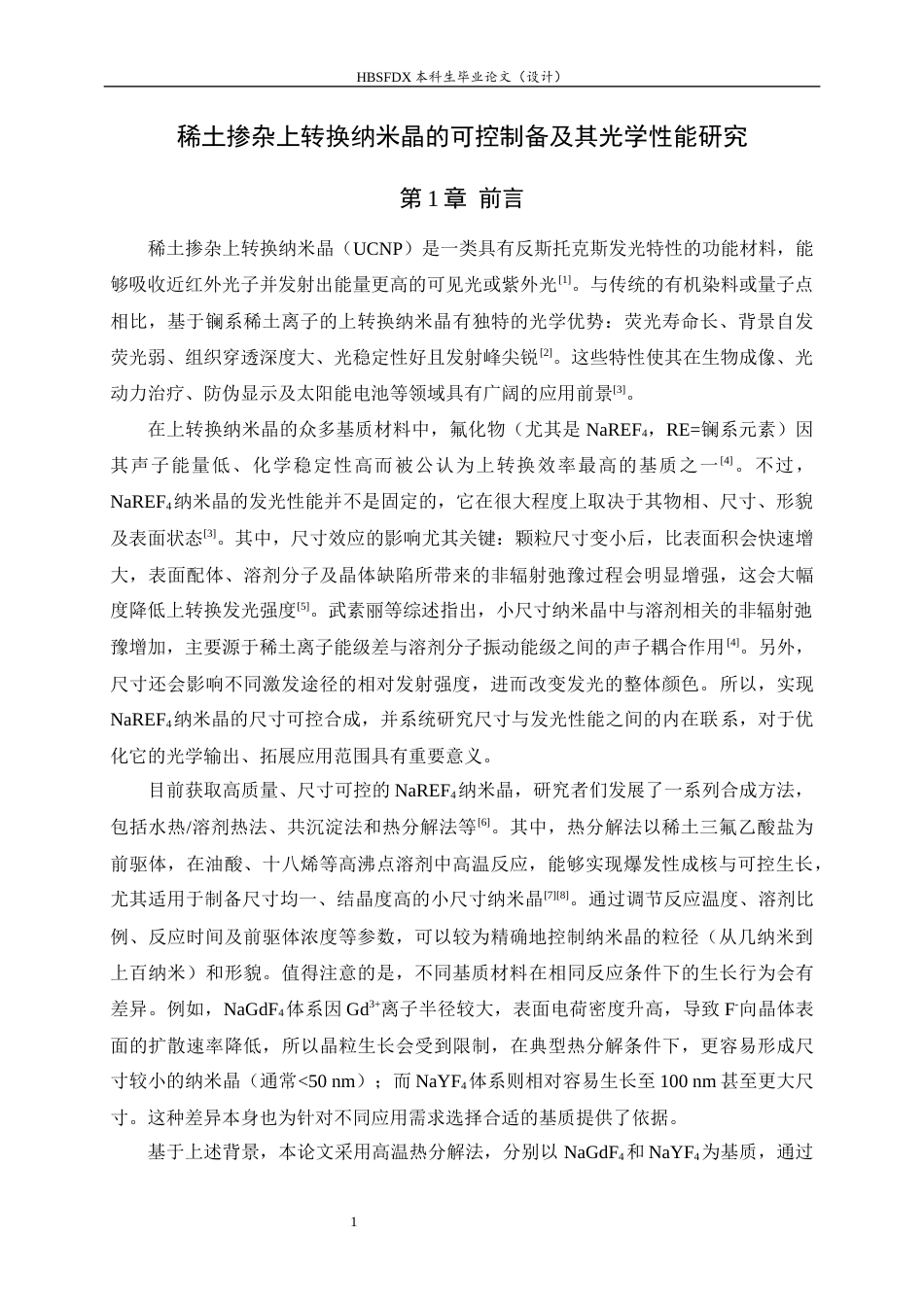

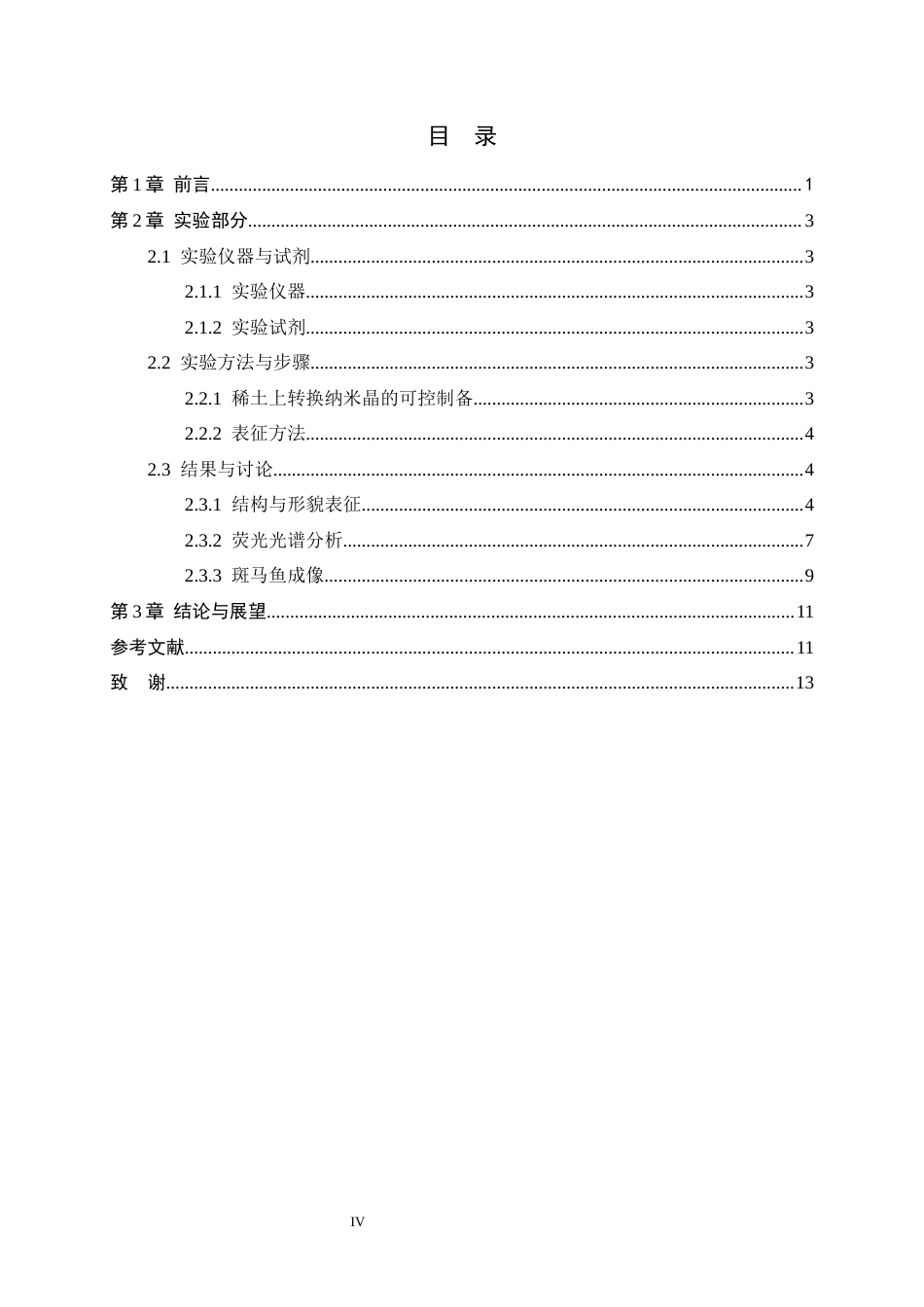

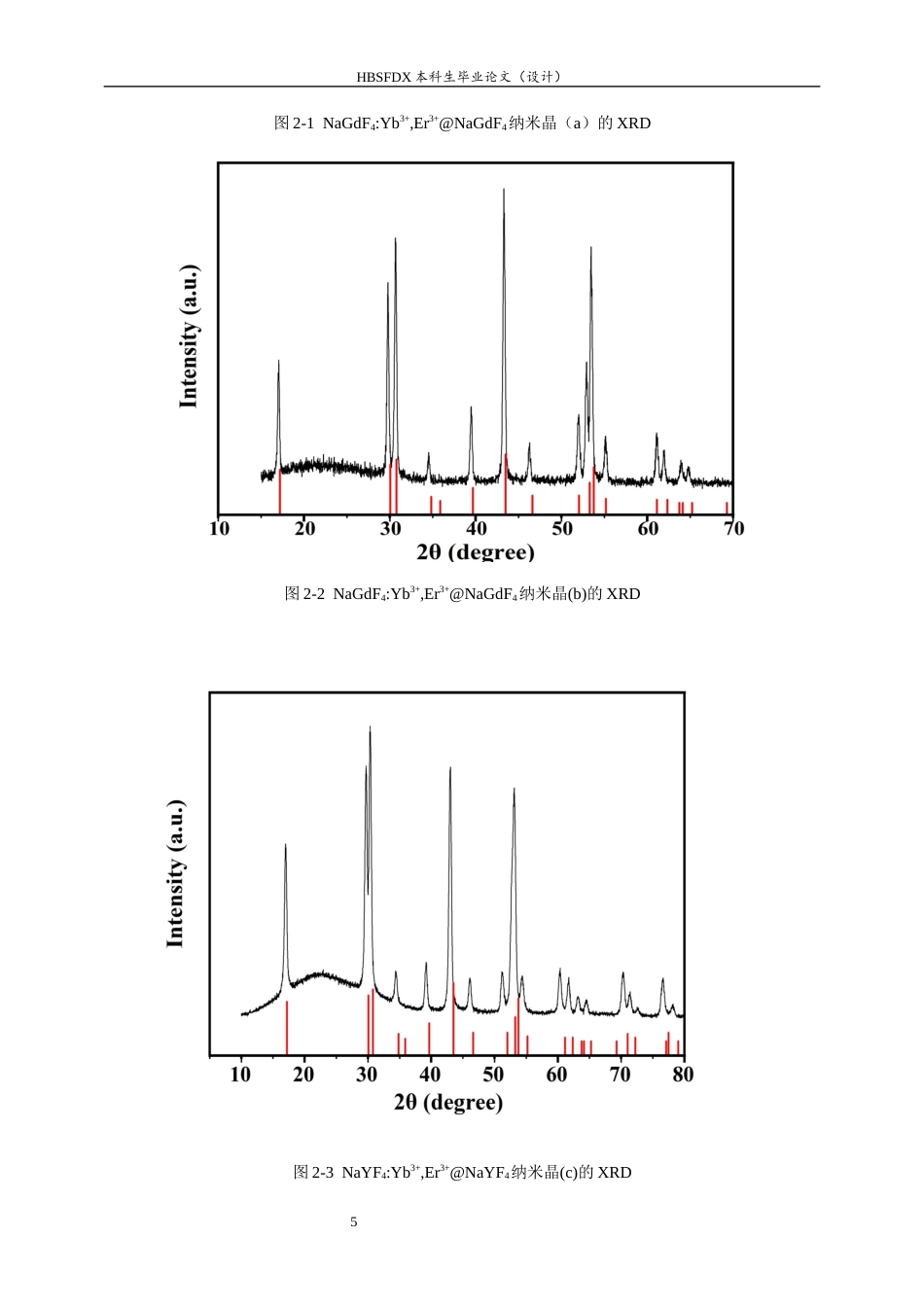

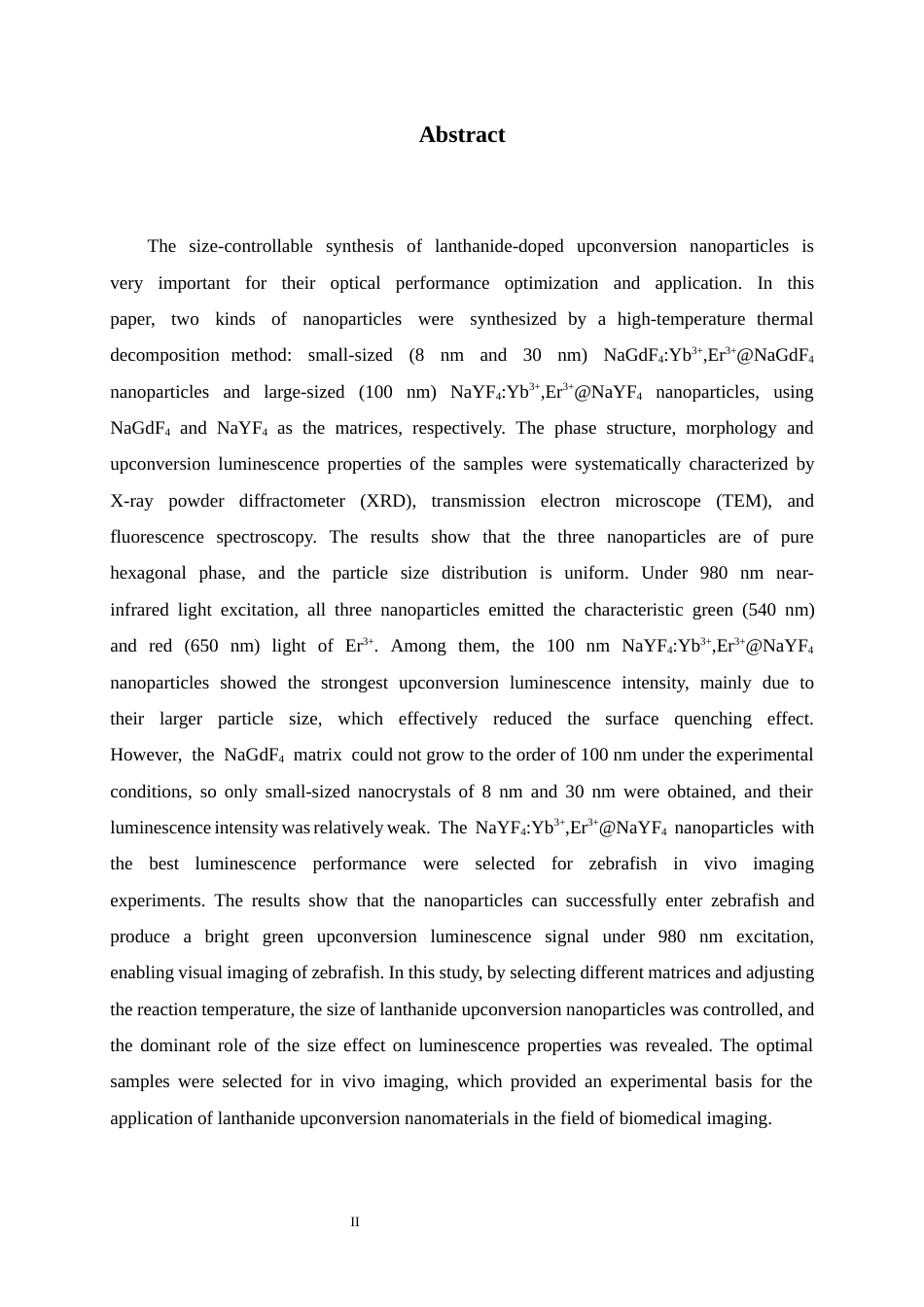

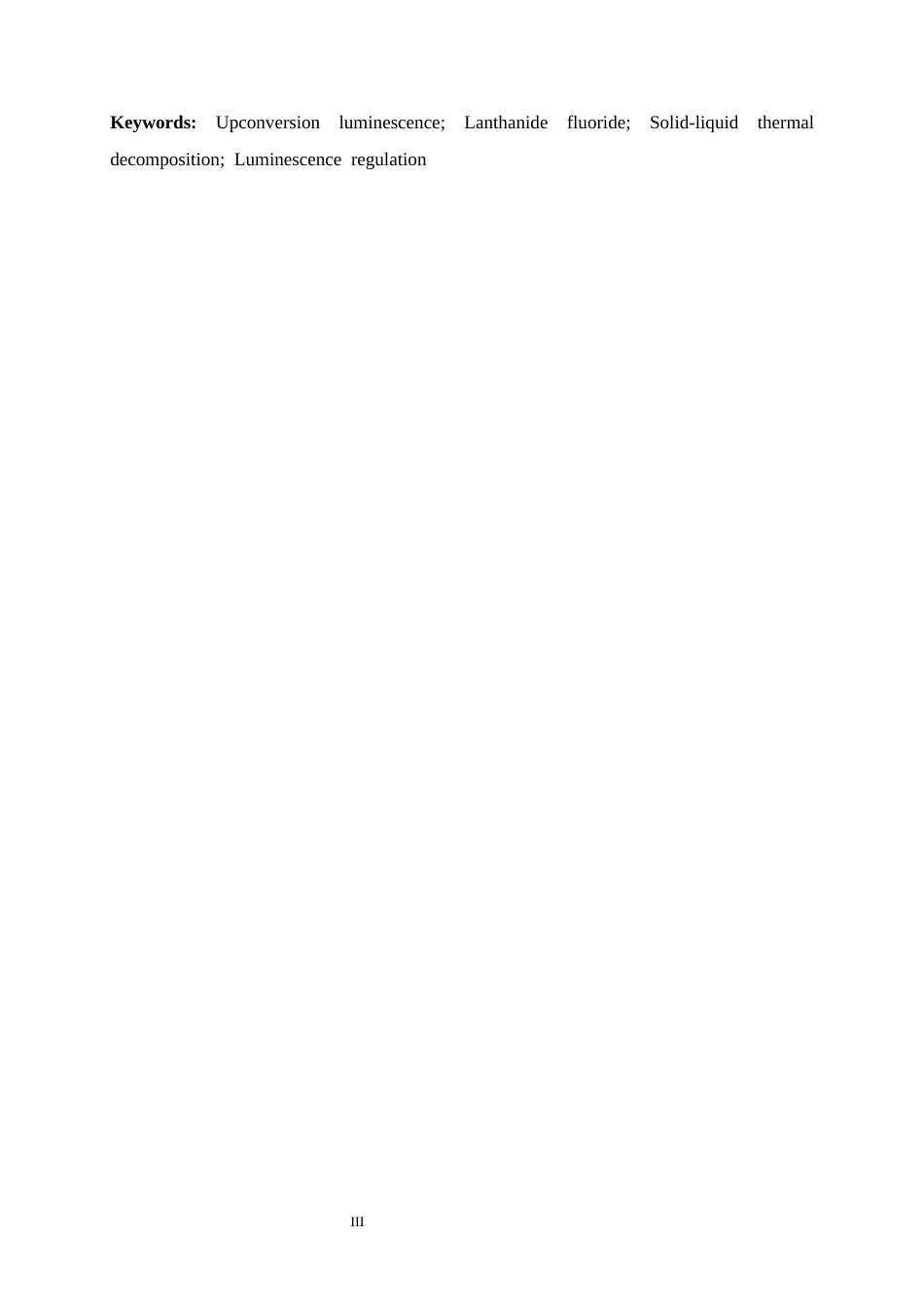

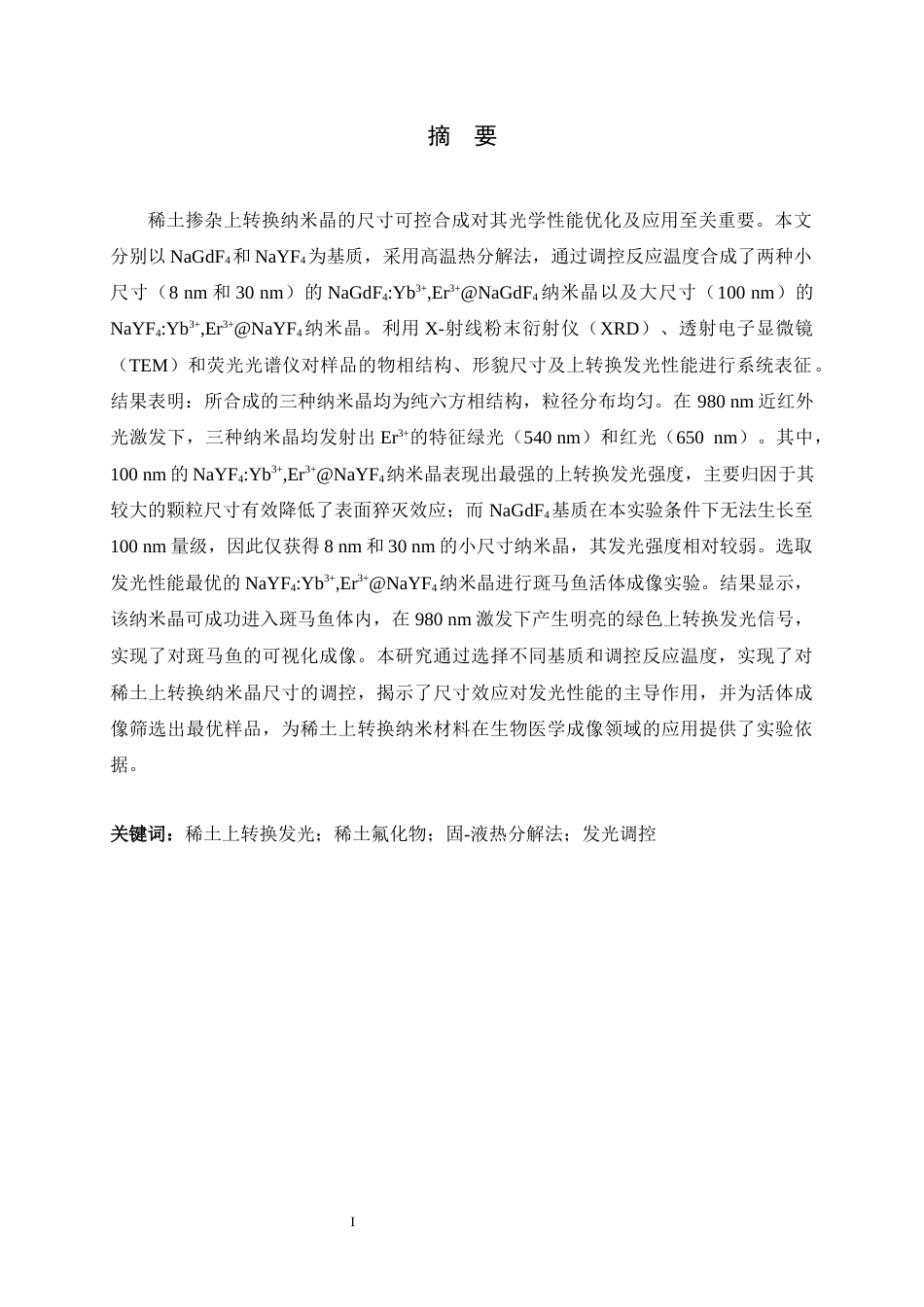

I摘 要稀土掺杂上转换纳米晶的尺寸可控合成对其光学性能优化及应用至关重要。本文分别以 NaGdF4和 NaYF4为基质，采用高温热分解法，通过调控反应温度合成了两种小尺寸（8 nm 和 30 nm）的 NaGdF4:Yb3+,Er3+@NaGdF4 纳米晶以及大尺寸（100 nm）的NaYF4:Yb3+,Er3+@NaYF4纳米晶。利用 X-射线粉末衍射仪（XRD）、透射电子显微镜（TEM）和荧光光谱仪对样品的物相结构、形貌尺寸及上转换发光性能进行系统表征。结果表明：所合成的三种纳米晶均为纯六方相结构，粒径分布均匀。在 980 nm 近红外光激发下，三种纳米晶均发射出 Er3+的特征绿光（540 nm）和红光（65...
