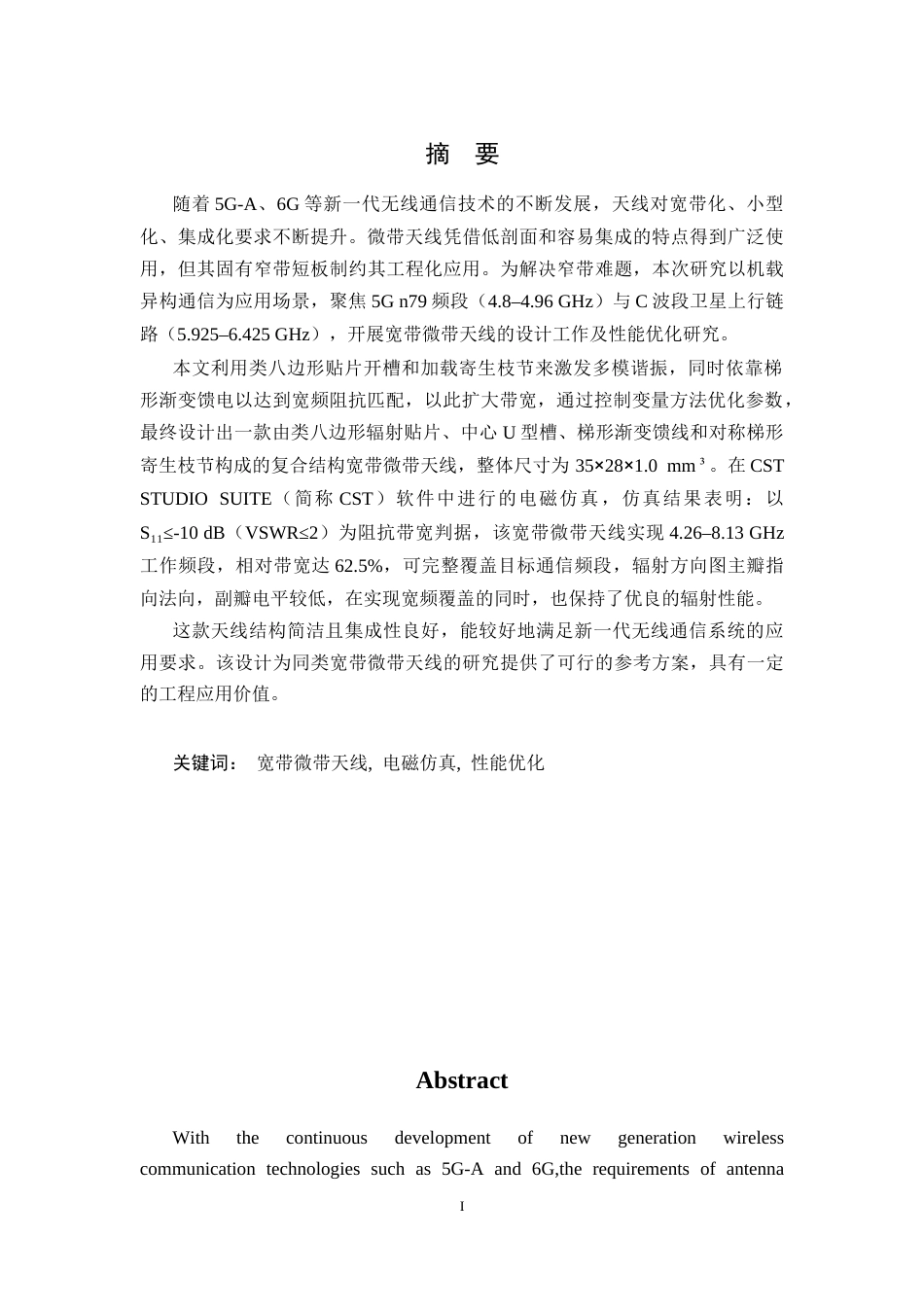

I摘要随着 5G-A、6G 等新一代无线通信技术的不断发展，天线对宽带化、小型化、集成化要求不断提升。微带天线凭借低剖面和容易集成的特点得到广泛使用，但其固有窄带短板制约其工程化应用。为解决窄带难题，本次研究以机载异构通信为应用场景，聚焦 5G n79 频段（4.8–4.96 GHz）与 C 波段卫星上行链路（5.925–6.425 GHz），开展宽带微带天线的设计工作及性能优化研究。本文利用类八边形贴片开槽和加载寄生枝节来激发多模谐振，同时依靠梯形渐变馈电以达到宽频阻抗匹配，以此扩大带宽，通过控制变量方法优化参数，最终设计出一款由类八边形辐射贴片、中心 U...
