25年CH机械设计制造及其自动化-机油泵体加工工艺编制及专用夹具设计-约14528字符终稿.docx

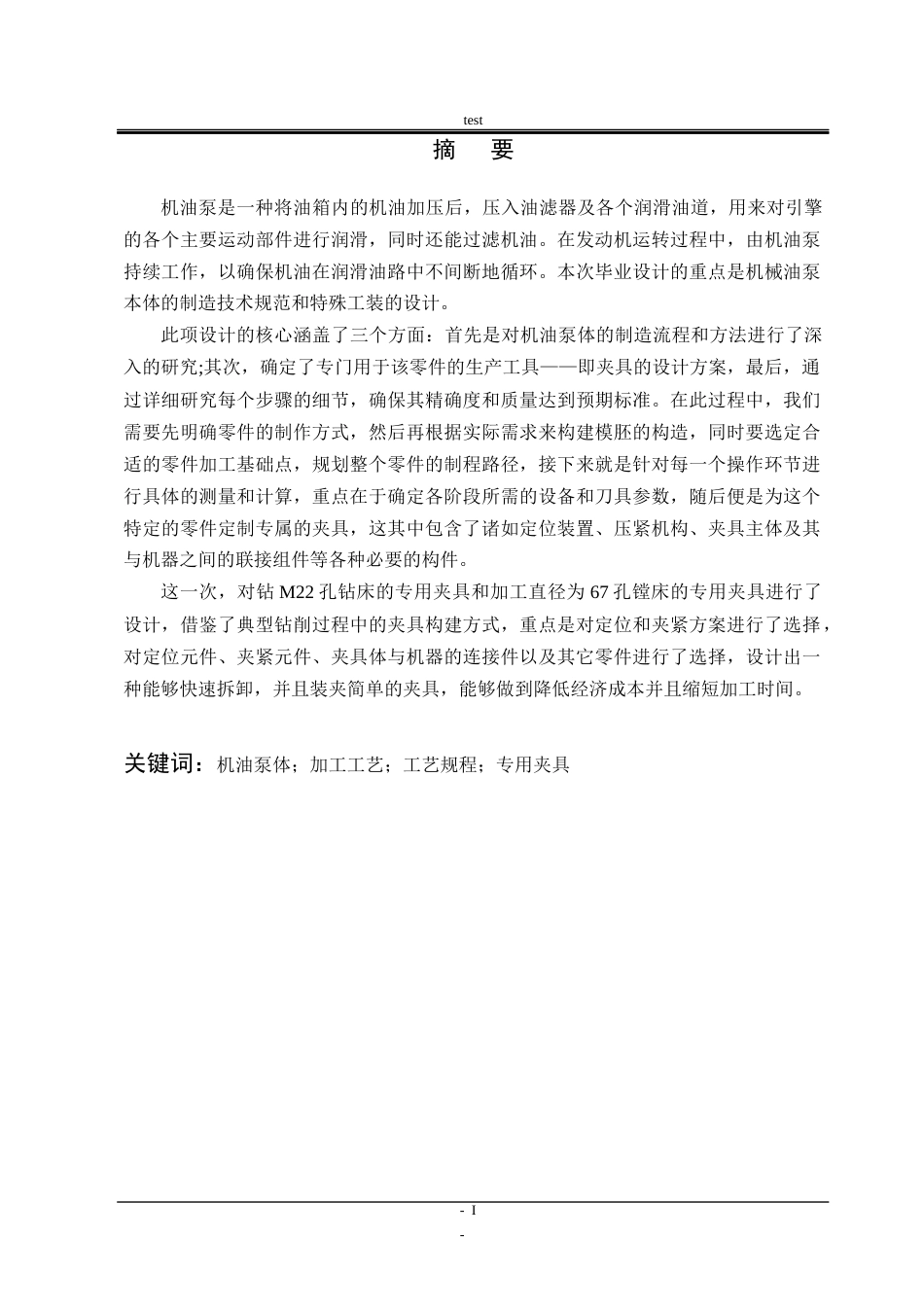

- I -test摘 要机油泵是一种将油箱内的机油加压后，压入油滤器及各个润滑油道，用来对引擎的各个主要运动部件进行润滑，同时还能过滤机油。在发动机运转过程中，由机油泵持续工作，以确保机油在润滑油路中不间断地循环。本次毕业设计的重点是机械油泵本体的制造技术规范和特殊工装的设计。此项设计的核心涵盖了三个方面：首先是对机油泵体的制造流程和方法进行了深入的研究;其次，确定了专门用于该零件的生产工具——即夹具的设计方案，最后，通过详细研究每个步骤的细节，确保其精确度和质量达到预期标准。在此过程中，我们需要先明确零件的制作方式，然后再根据实际...
