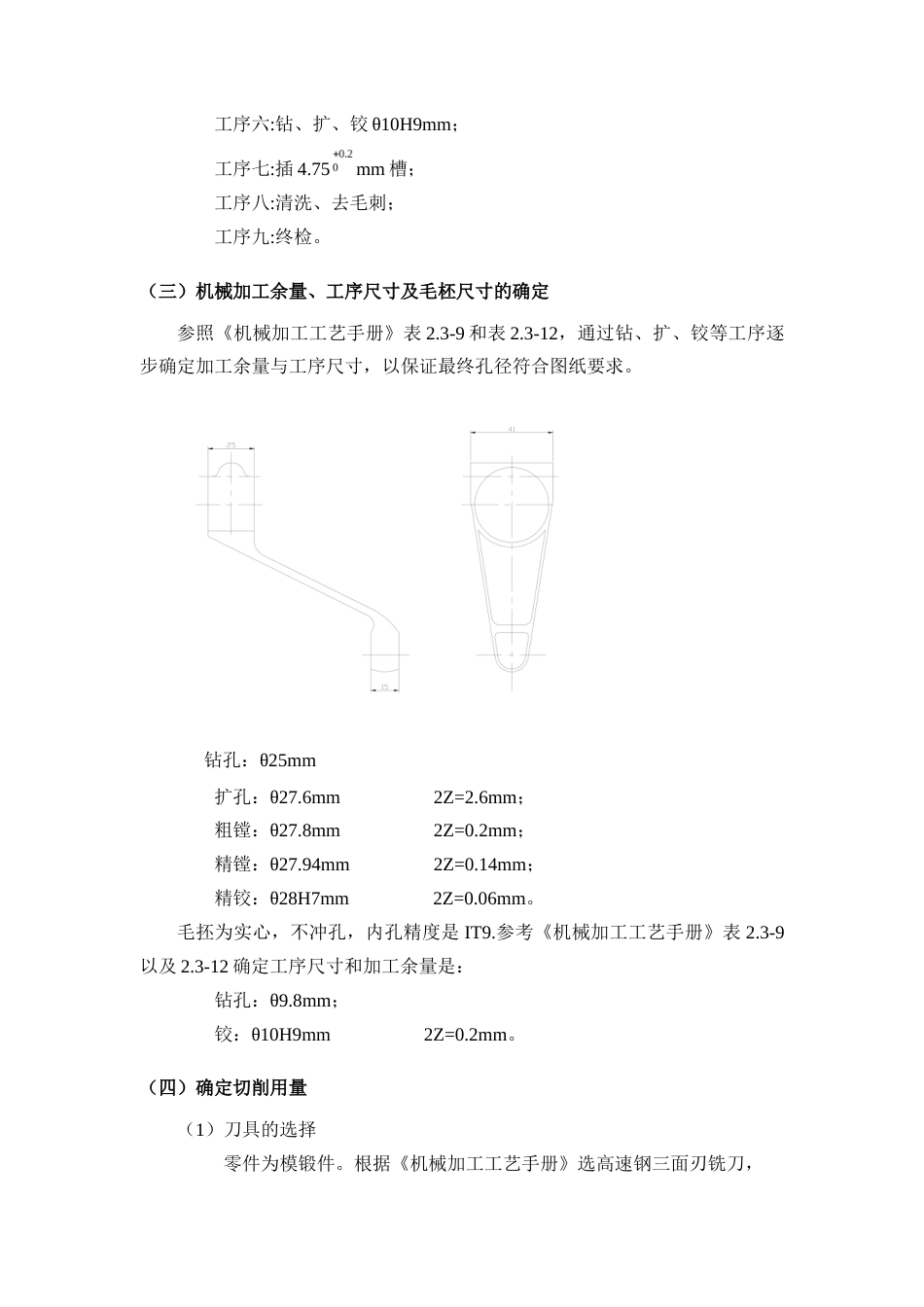

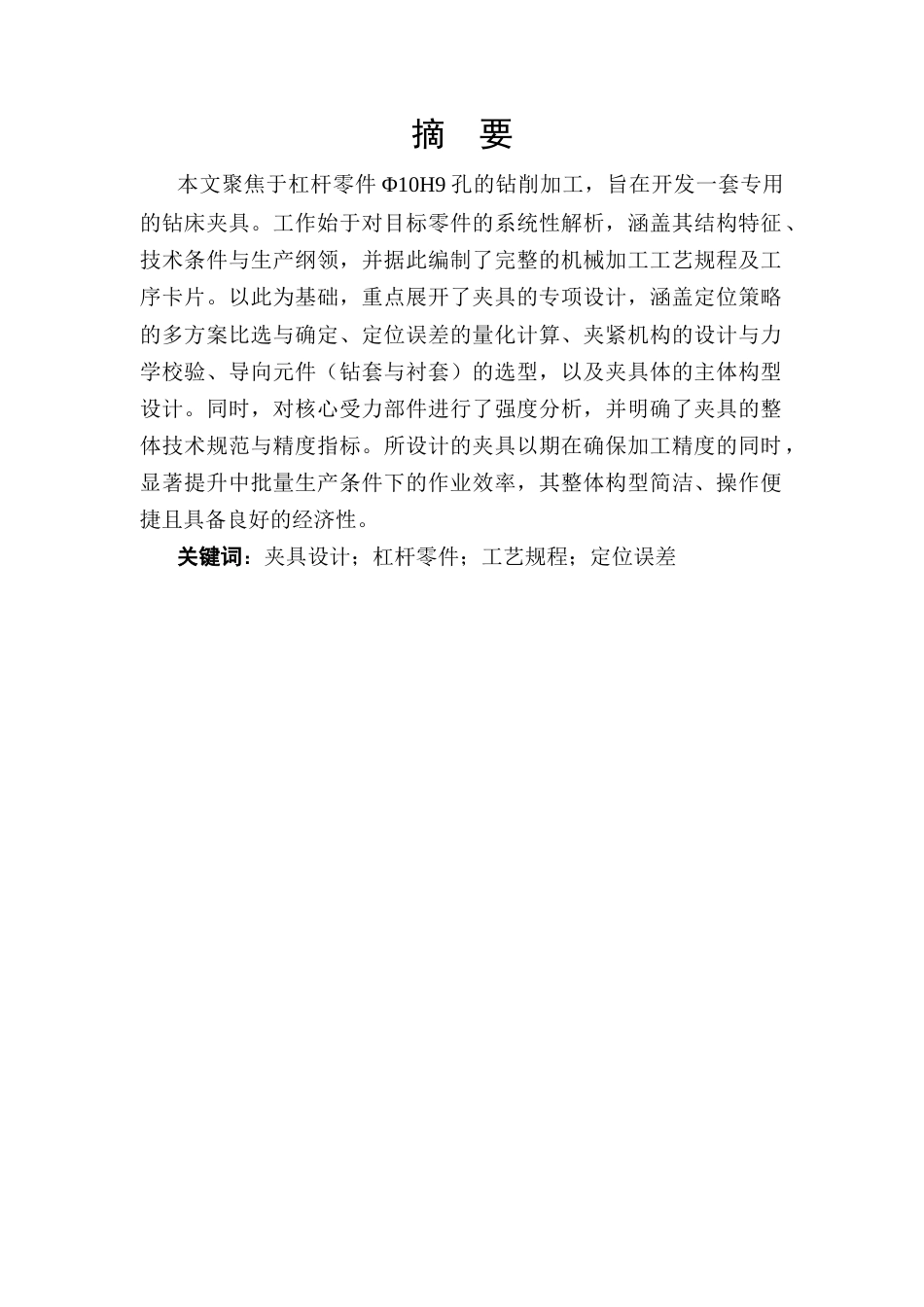

摘 要本文聚焦于杠杆零件 Φ10H9 孔的钻削加工，旨在开发一套专用的钻床夹具。工作始于对目标零件的系统性解析，涵盖其结构特征、技术条件与生产纲领，并据此编制了完整的机械加工工艺规程及工序卡片。以此为基础，重点展开了夹具的专项设计，涵盖定位策略的多方案比选与确定、定位误差的量化计算、夹紧机构的设计与力学校验、导向元件（钻套与衬套）的选型，以及夹具体的主体构型设计。同时，对核心受力部件进行了强度分析，并明确了夹具的整体技术规范与精度指标。所设计的夹具以期在确保加工精度的同时，显著提升中批量生产条件下的作业效率，其整体构型简洁、操作...
