25年CH机械电子工程-机床左支座零件的机械加工工艺及工艺装备设计-约8193字符终版.docx

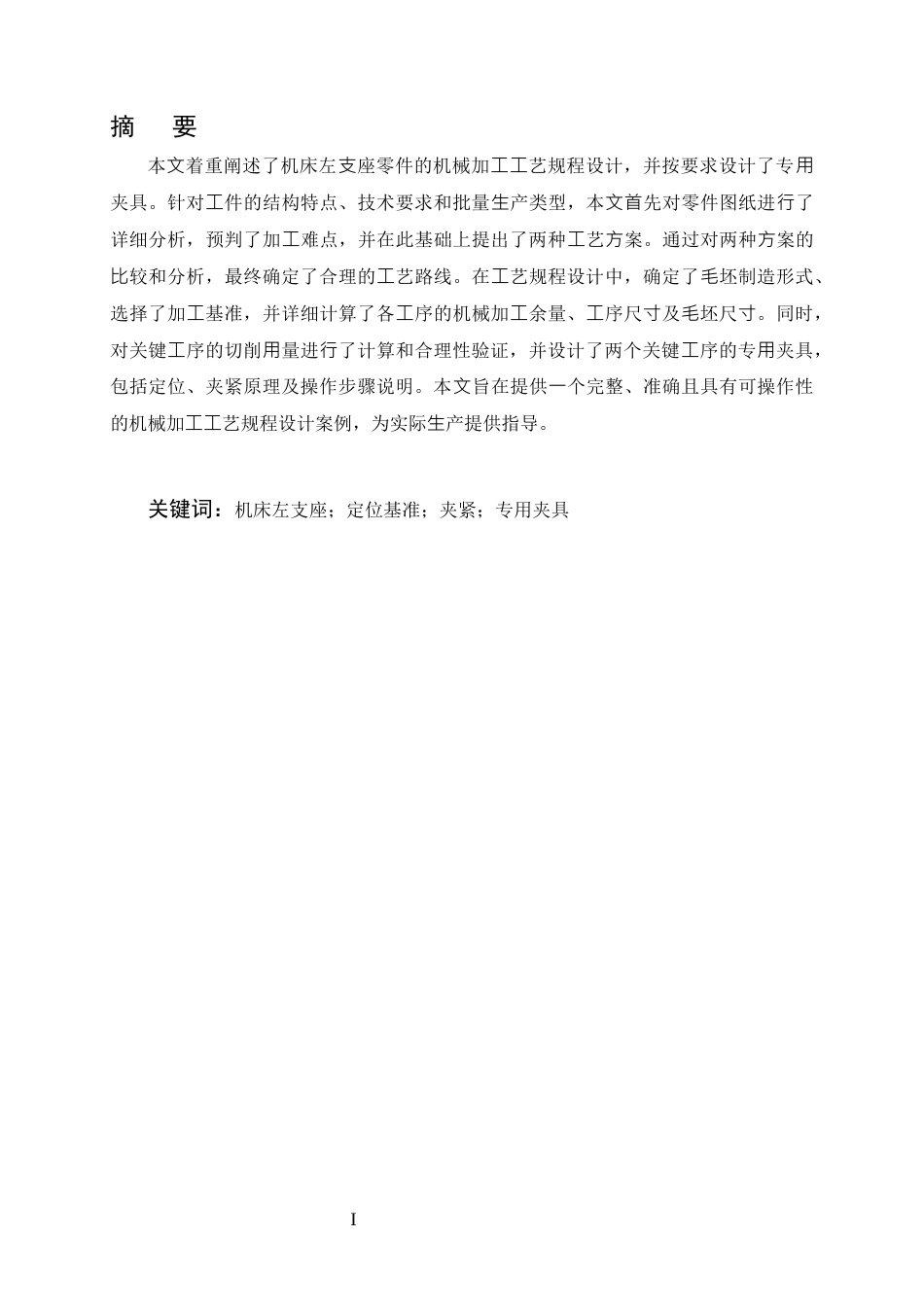

I摘 要本⽂着重阐述了机床左⽀座零件的机械加⼯⼯艺规程设计，并按要求设计了专⽤夹具。针对⼯件的结构特点、技术要求和批量⽣产类型，本⽂⾸先对零件图纸进⾏了详细分析，预判了加⼯难点，并在此基础上提出了两种⼯艺⽅案。通过对两种⽅案的⽐较和分析，最终确定了合理的⼯艺路线。在⼯艺规程设计中，确定了⽑坯制造形式、选择了加⼯基准，并详细计算了各⼯序的机械加⼯余量、⼯序尺⼨及⽑坯尺⼨。同时，对关键⼯序的切削⽤量进⾏了计算和合理性验证，并设计了两个关键⼯序的专⽤夹具，包括定位、夹紧原理及操作步骤说明。本⽂旨在提供⼀个完整、准确且具有可操作性的...
