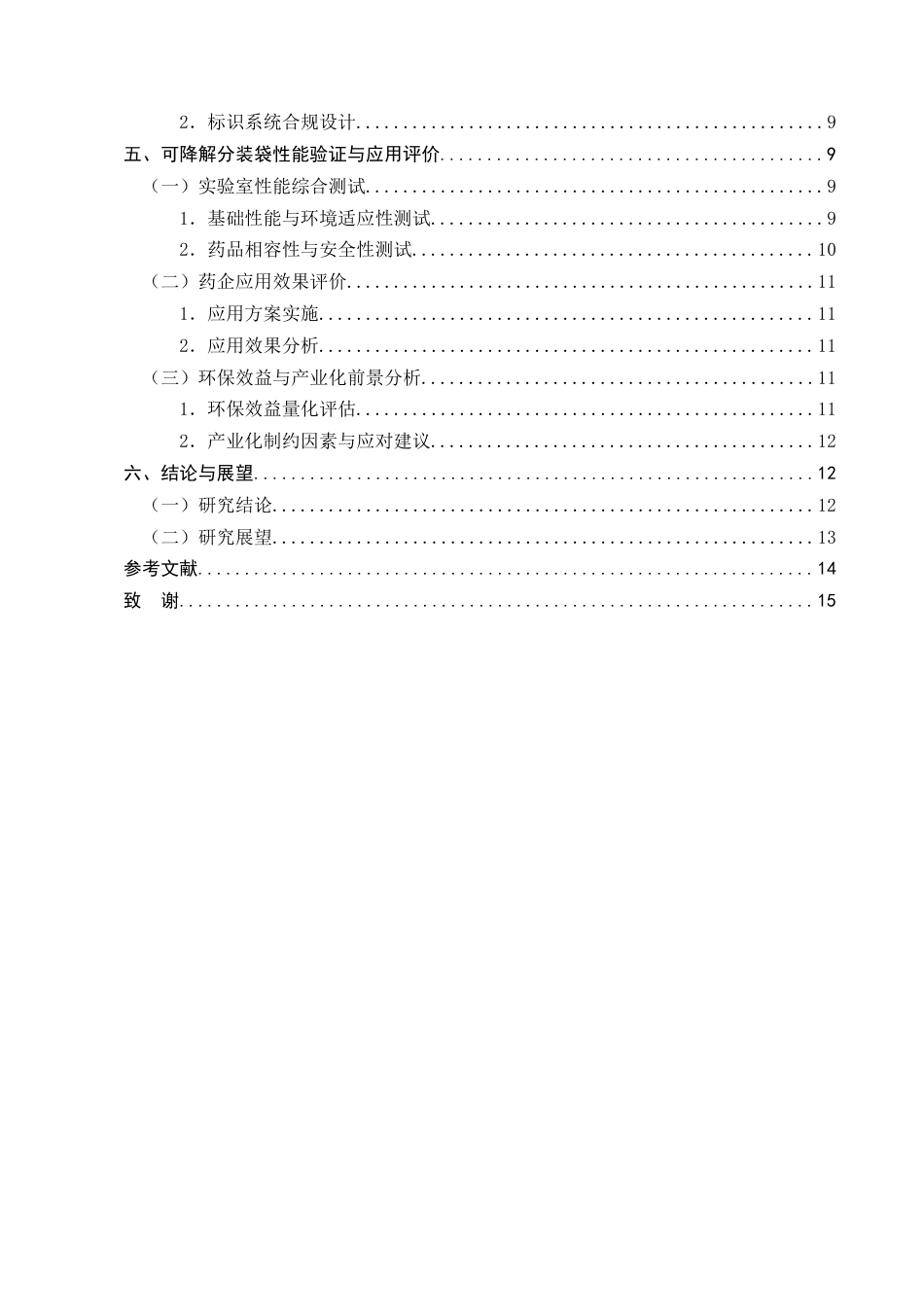

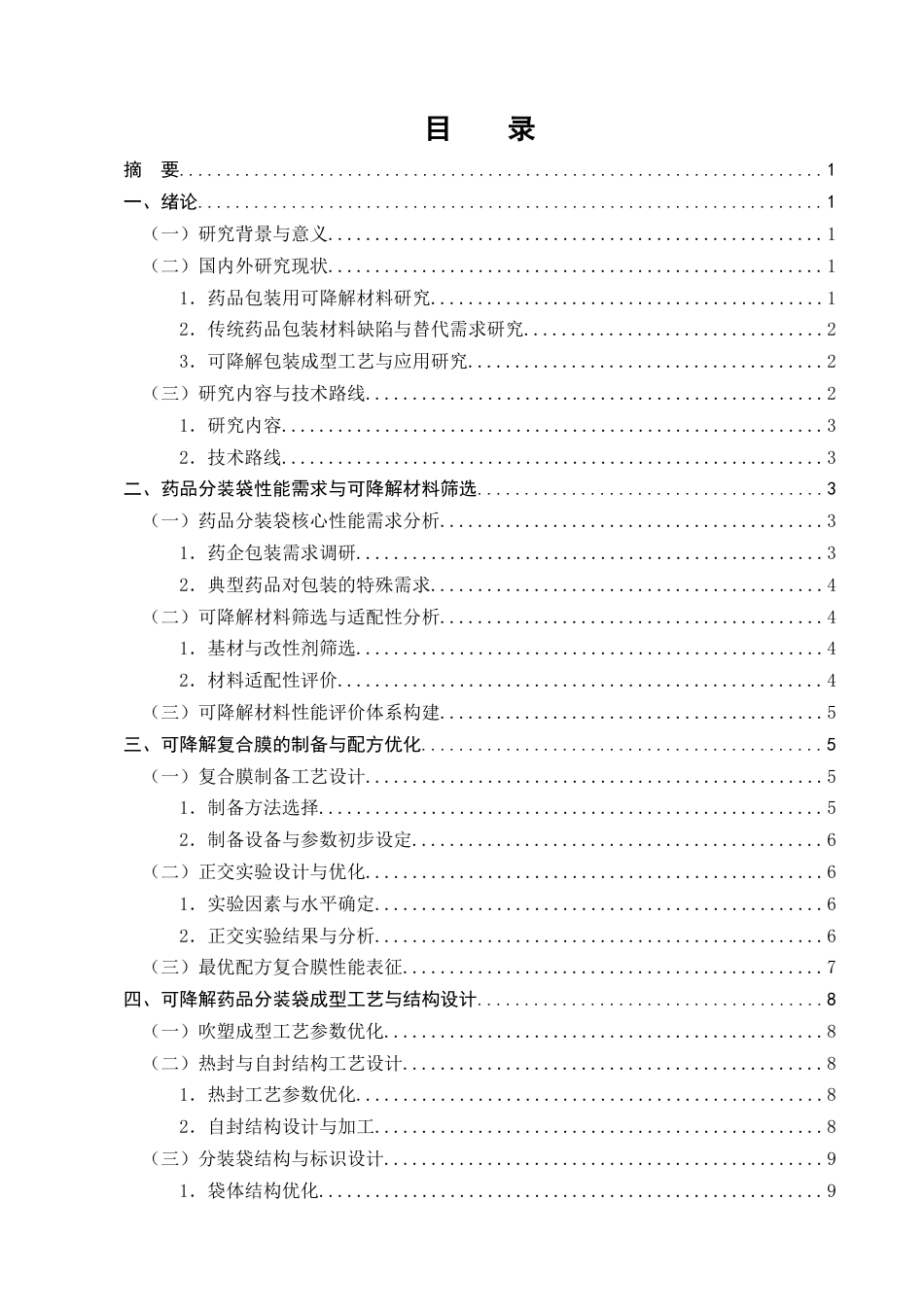

25年CH制药工程-可降解药品分装袋材料的探究-约10284字符终版.docx

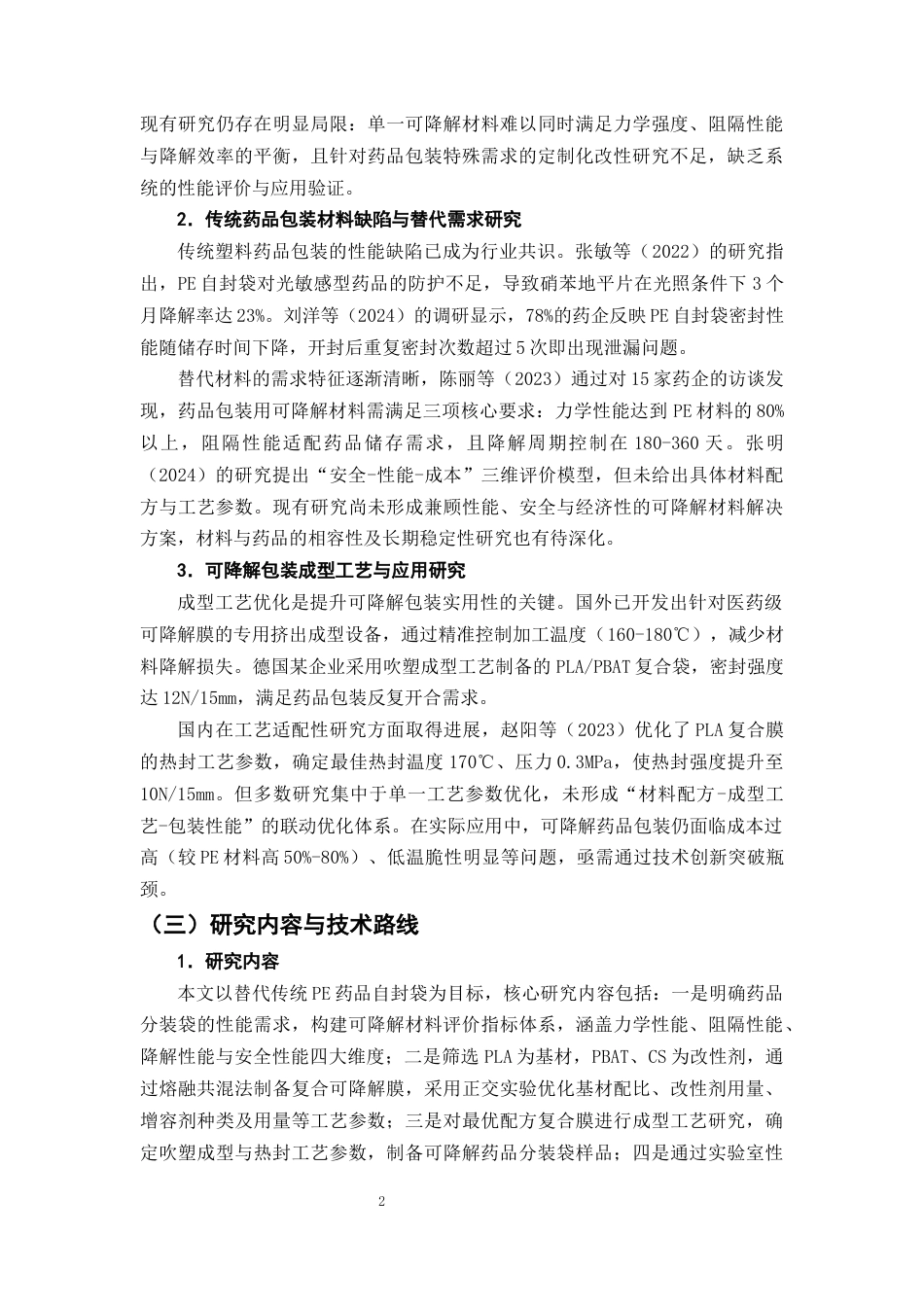

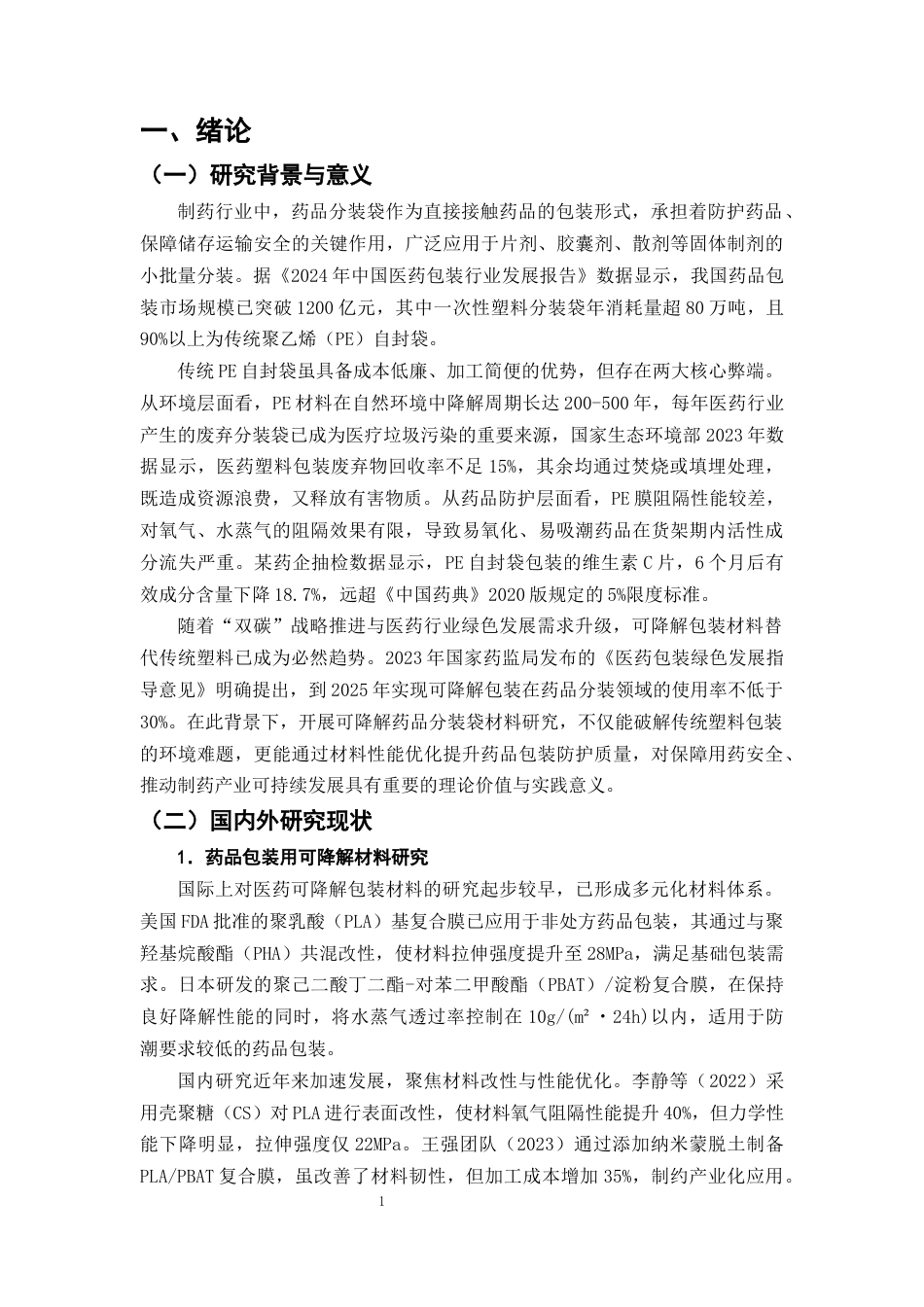

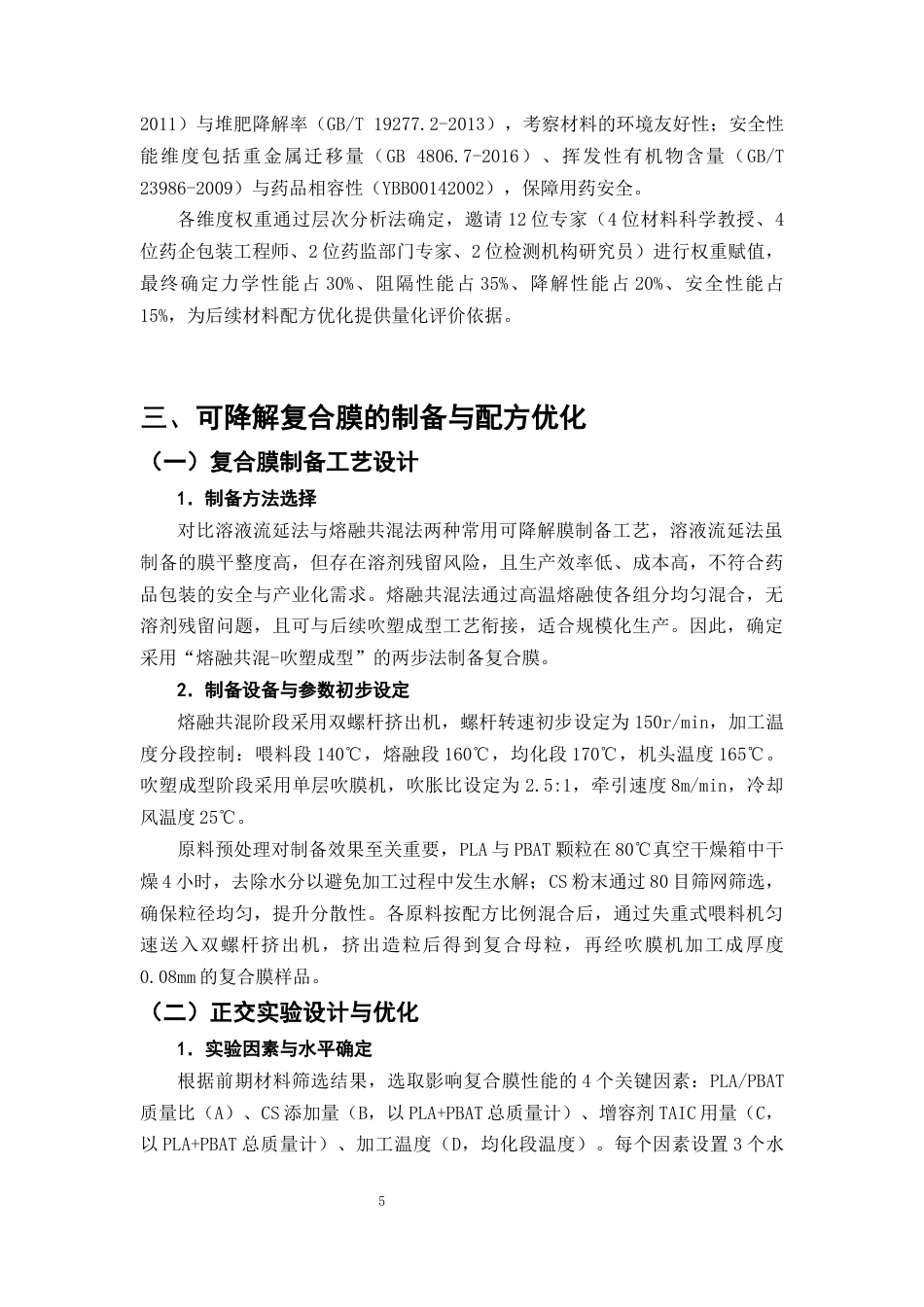

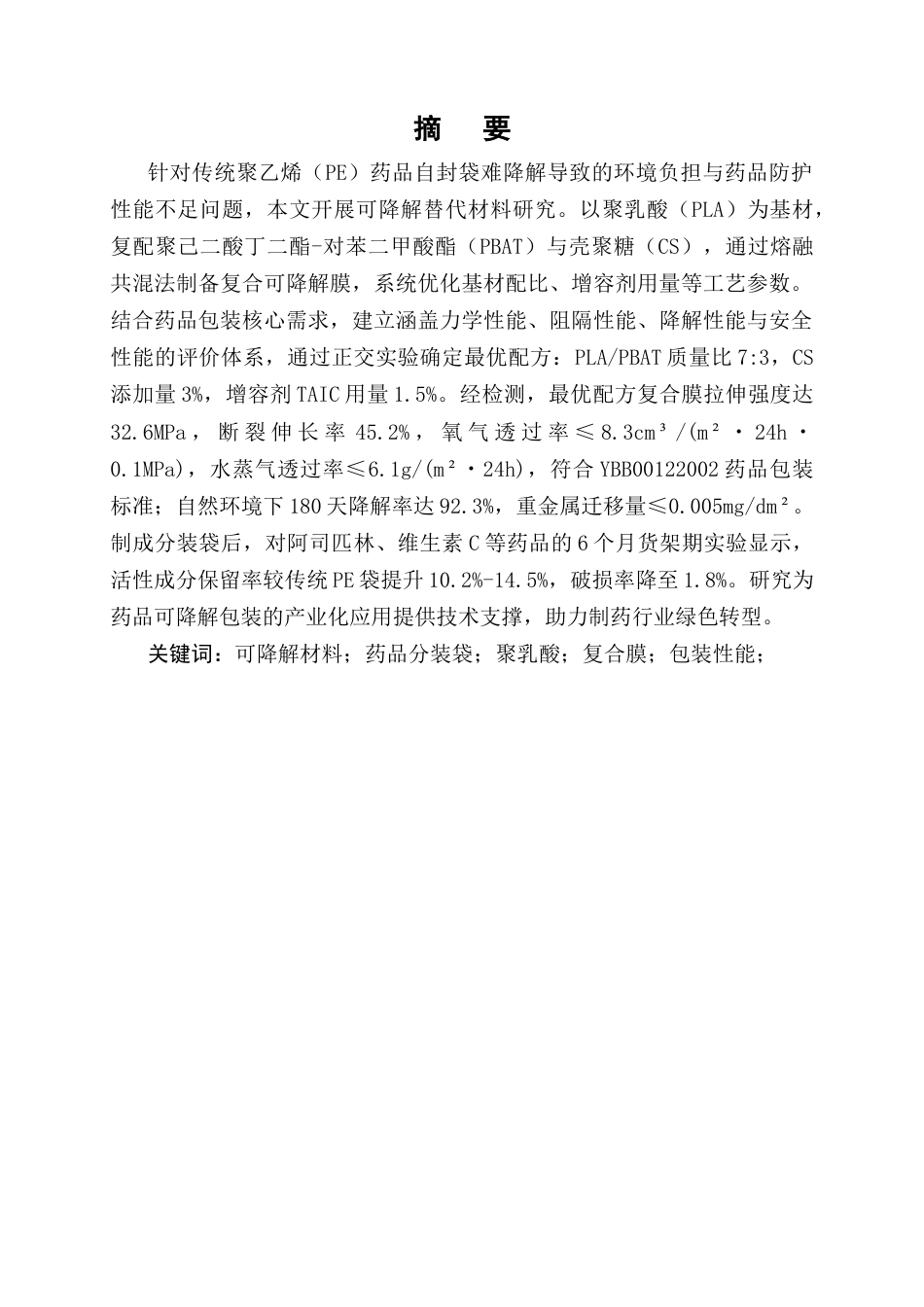

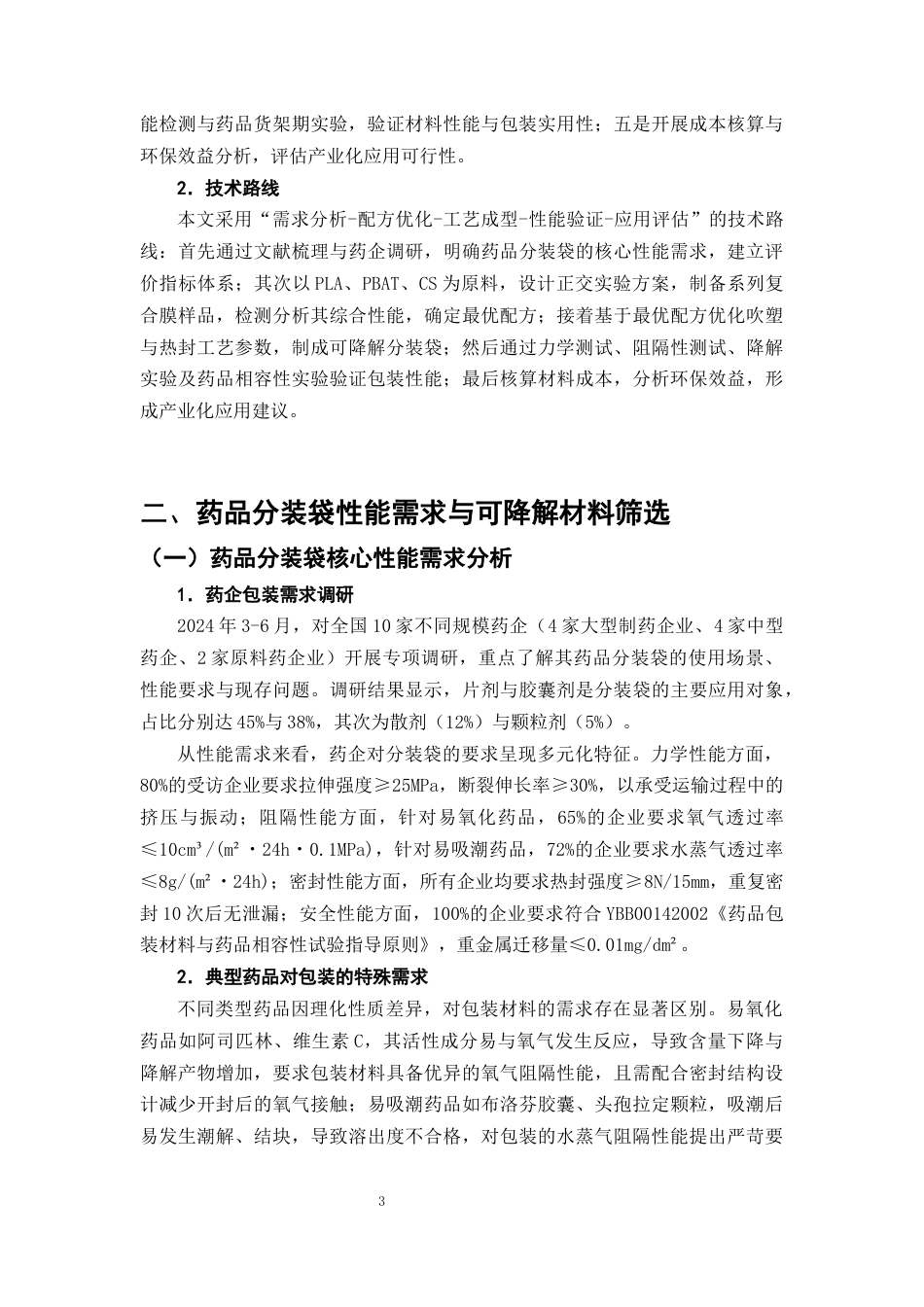

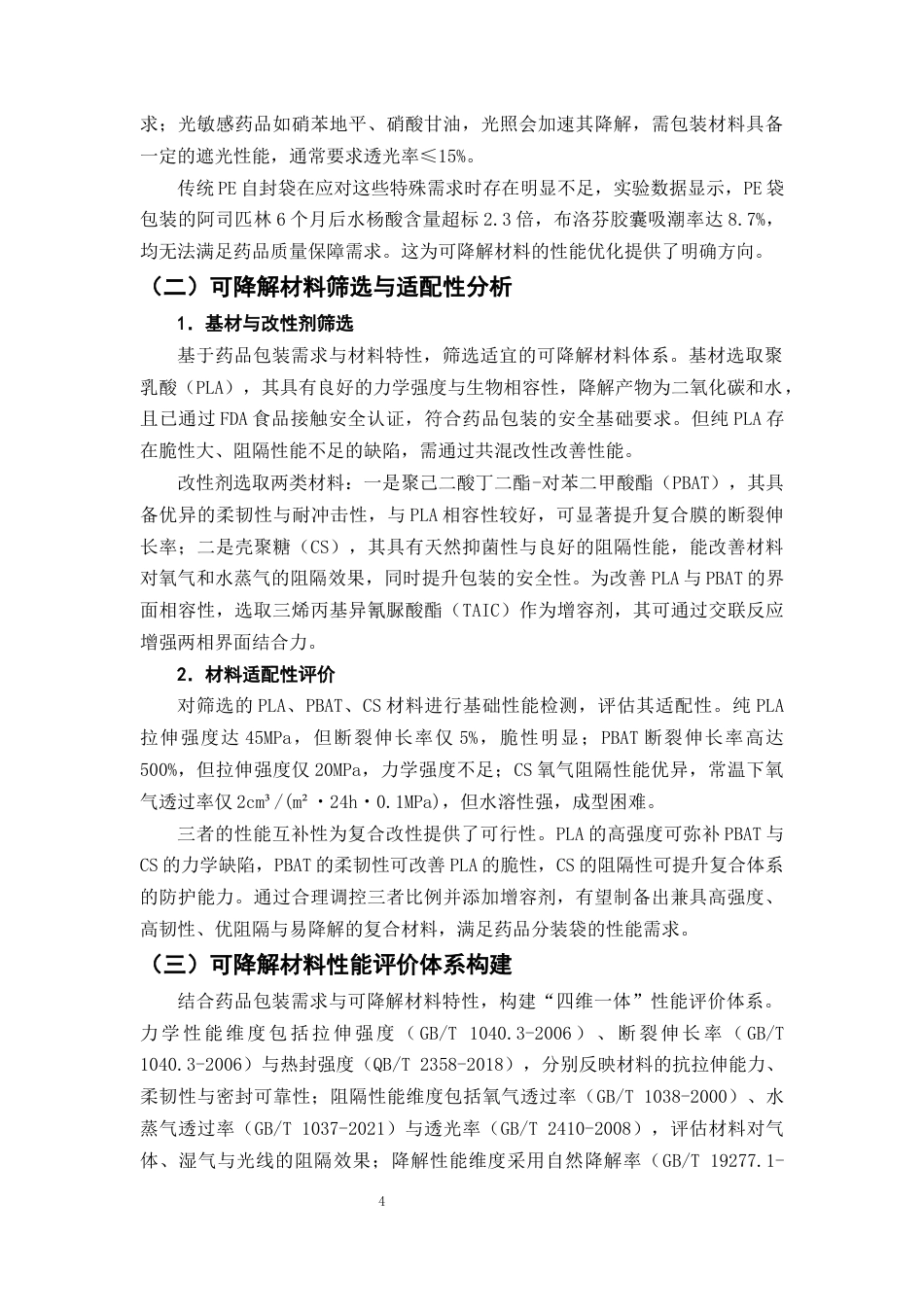

摘 要针对传统聚乙烯（PE）药品自封袋难降解导致的环境负担与药品防护性能不足问题，本文开展可降解替代材料研究。以聚乳酸（PLA）为基材，复配聚己二酸丁二酯-对苯二甲酸酯（PBAT）与壳聚糖（CS），通过熔融共混法制备复合可降解膜，系统优化基材配比、增容剂用量等工艺参数。结合药品包装核心需求，建立涵盖力学性能、阻隔性能、降解性能与安全性能的评价体系，通过正交实验确定最优配方：PLA/PBAT 质量比 7:3，CS添加量 3%，增容剂 TAIC 用量 1.5%。经检测，最优配方复合膜拉伸强度达32.6MPa ， 断 裂 伸 长 率 45.2% ， 氧 气 透 过 率 ≤ 8.3...
