25年CH机械电子工程-转炉球铰式连接托圈结构设计-约12689字符终版.docx

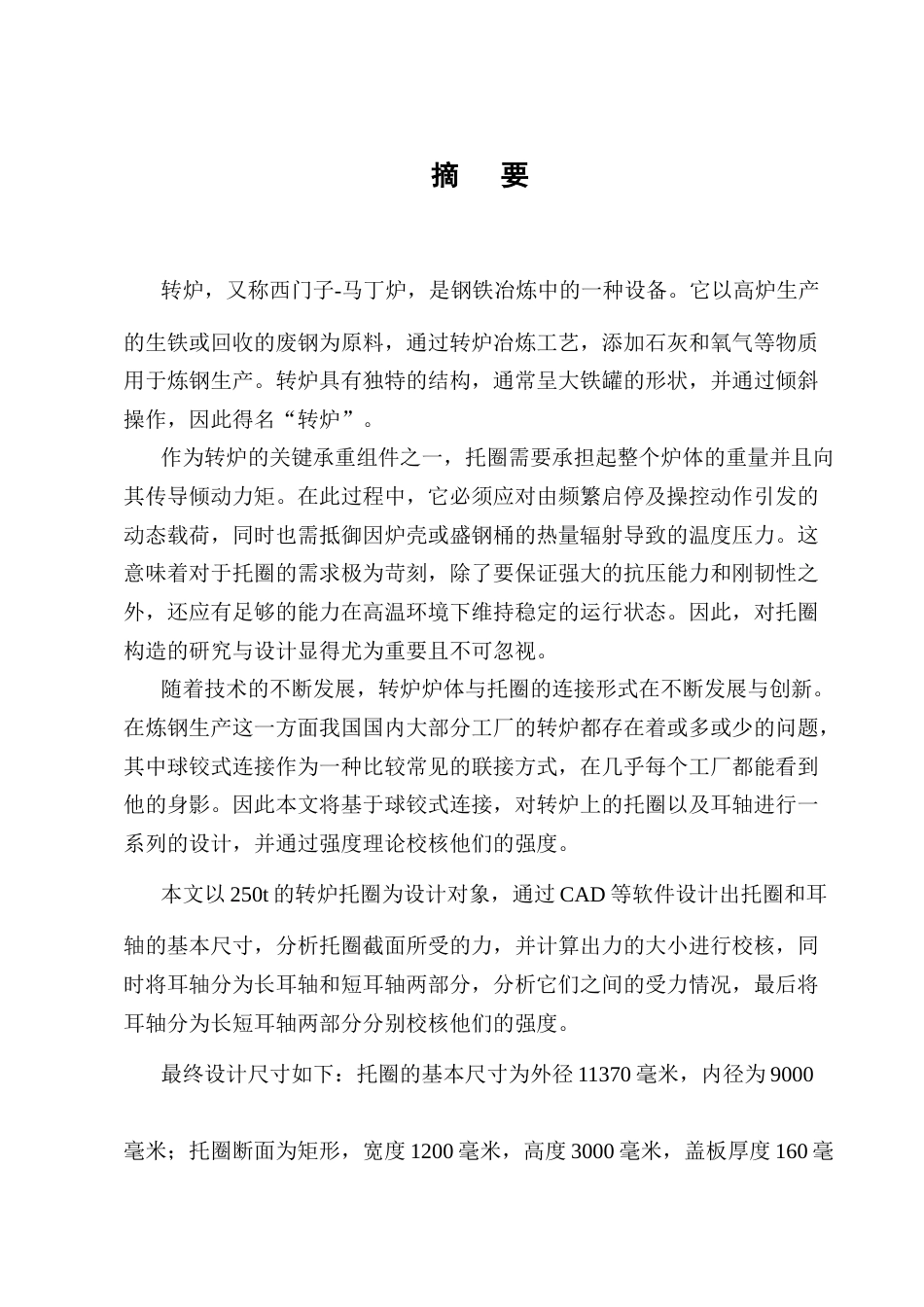

摘 要转炉，又称西门子-马丁炉，是钢铁冶炼中的一种设备。它以高炉生产的生铁或回收的废钢为原料，通过转炉冶炼工艺，添加石灰和氧气等物质用于炼钢生产。转炉具有独特的结构，通常呈大铁罐的形状，并通过倾斜操作，因此得名“转炉”。作为转炉的关键承重组件之一，托圈需要承担起整个炉体的重量并且向其传导倾动力矩。在此过程中，它必须应对由频繁启停及操控动作引发的动态载荷，同时也需抵御因炉壳或盛钢桶的热量辐射导致的温度压力。这意味着对于托圈的需求极为苛刻，除了要保证强大的抗压能力和刚韧性之外，还应有足够的能力在高温环境下维持稳定的运行状态。因此...
