25年CH药物制剂 聚乙烯醇微孔膜的制备及载药性能研究》 。最终稿-约10460字符.docx

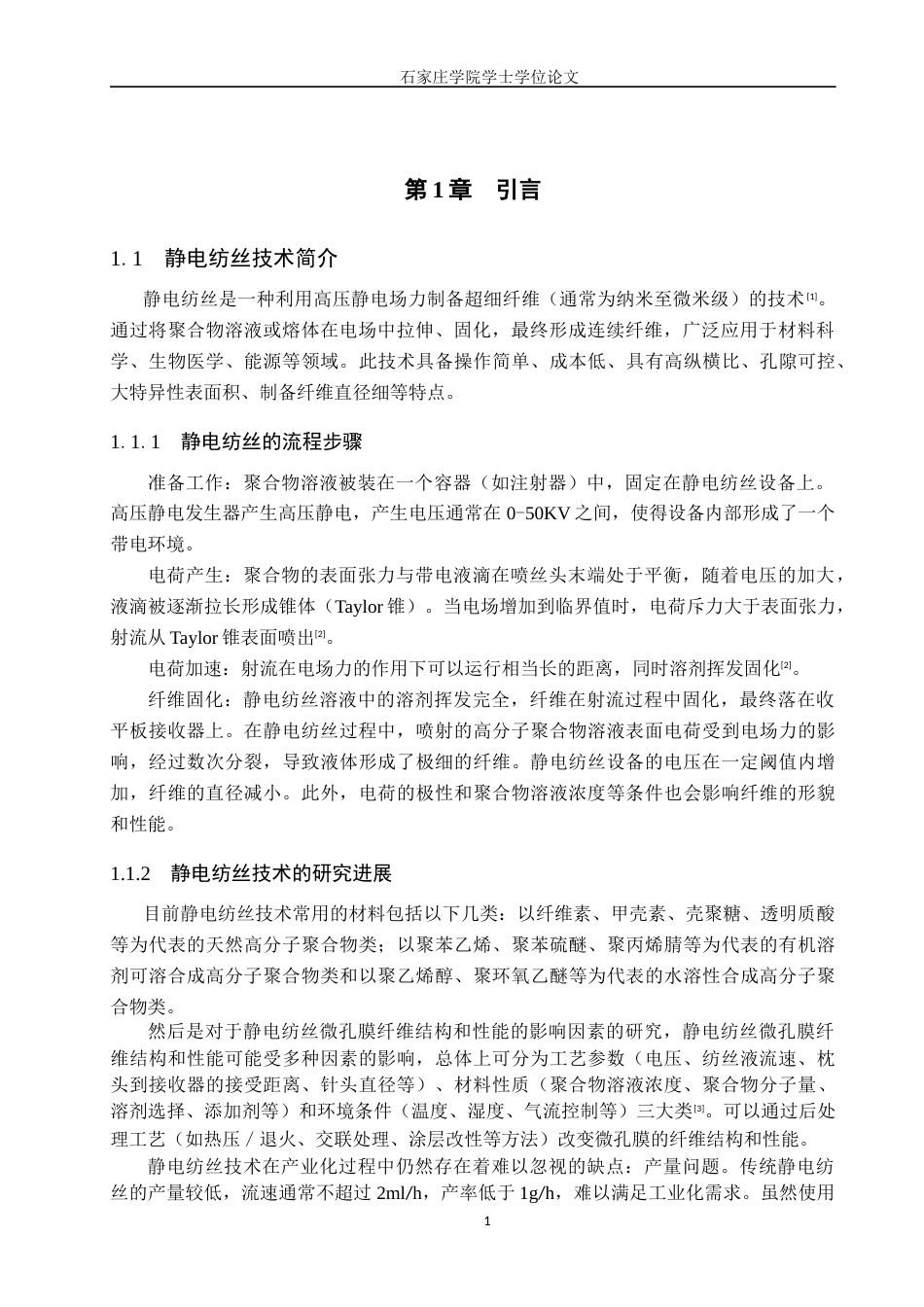

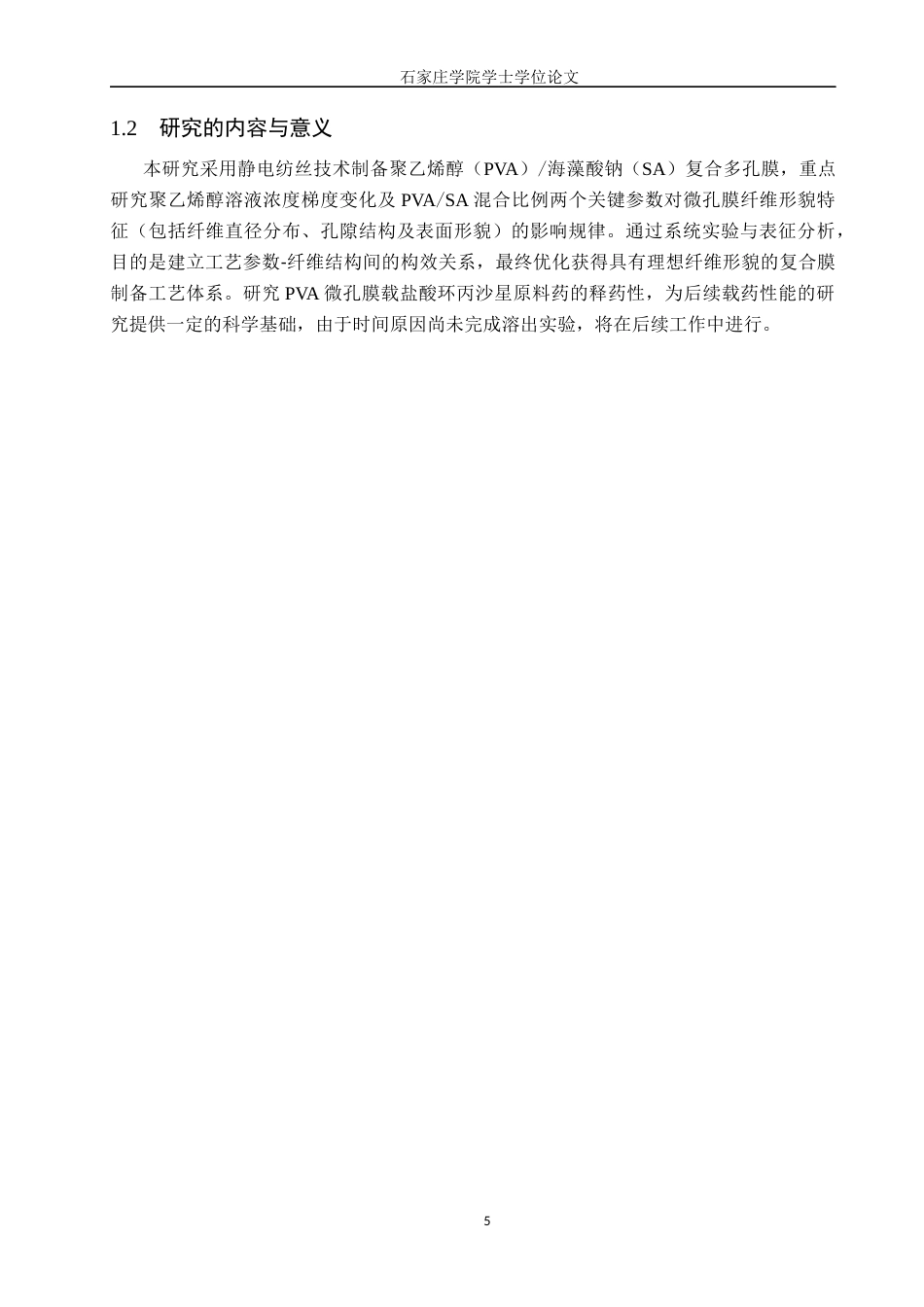

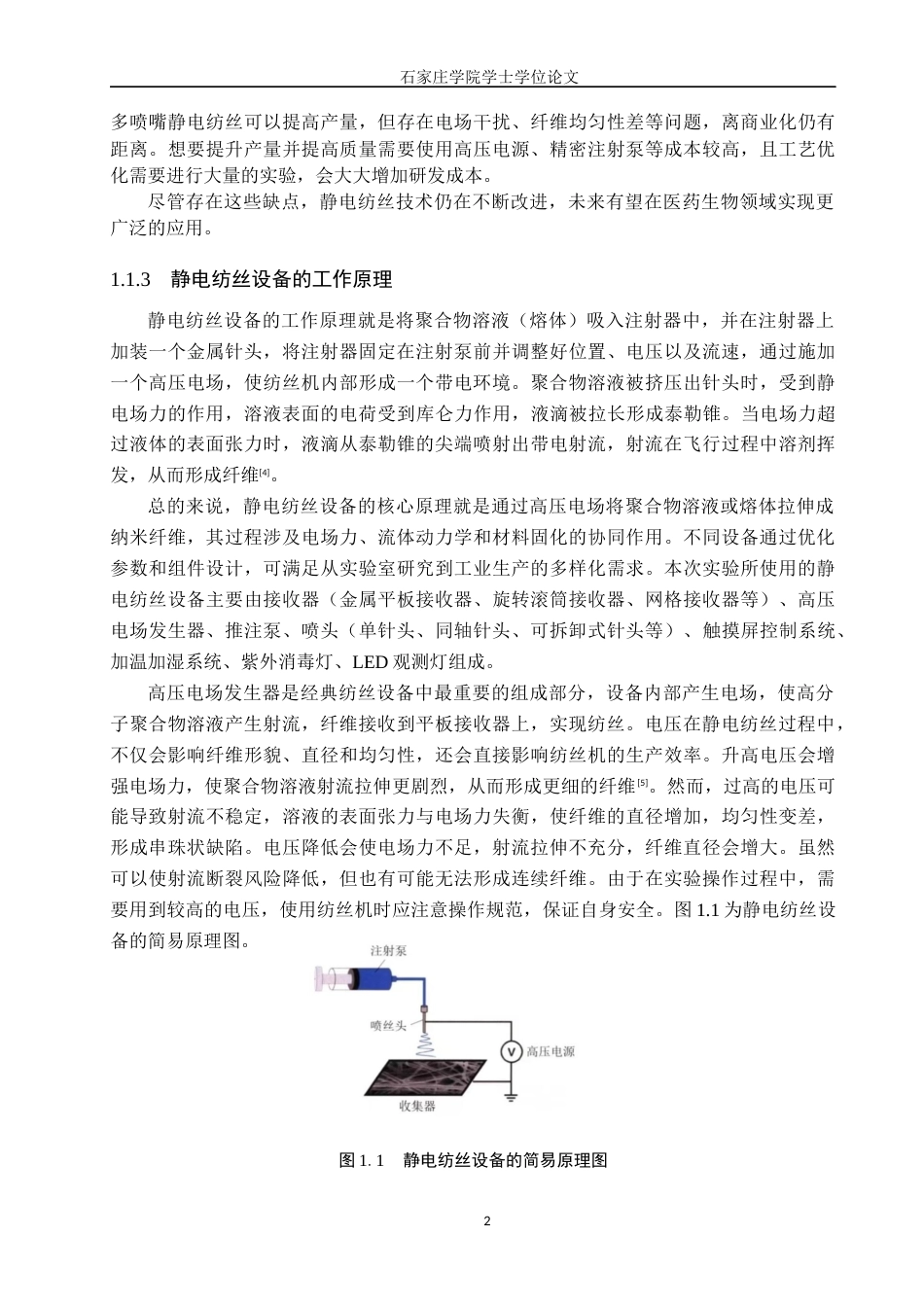

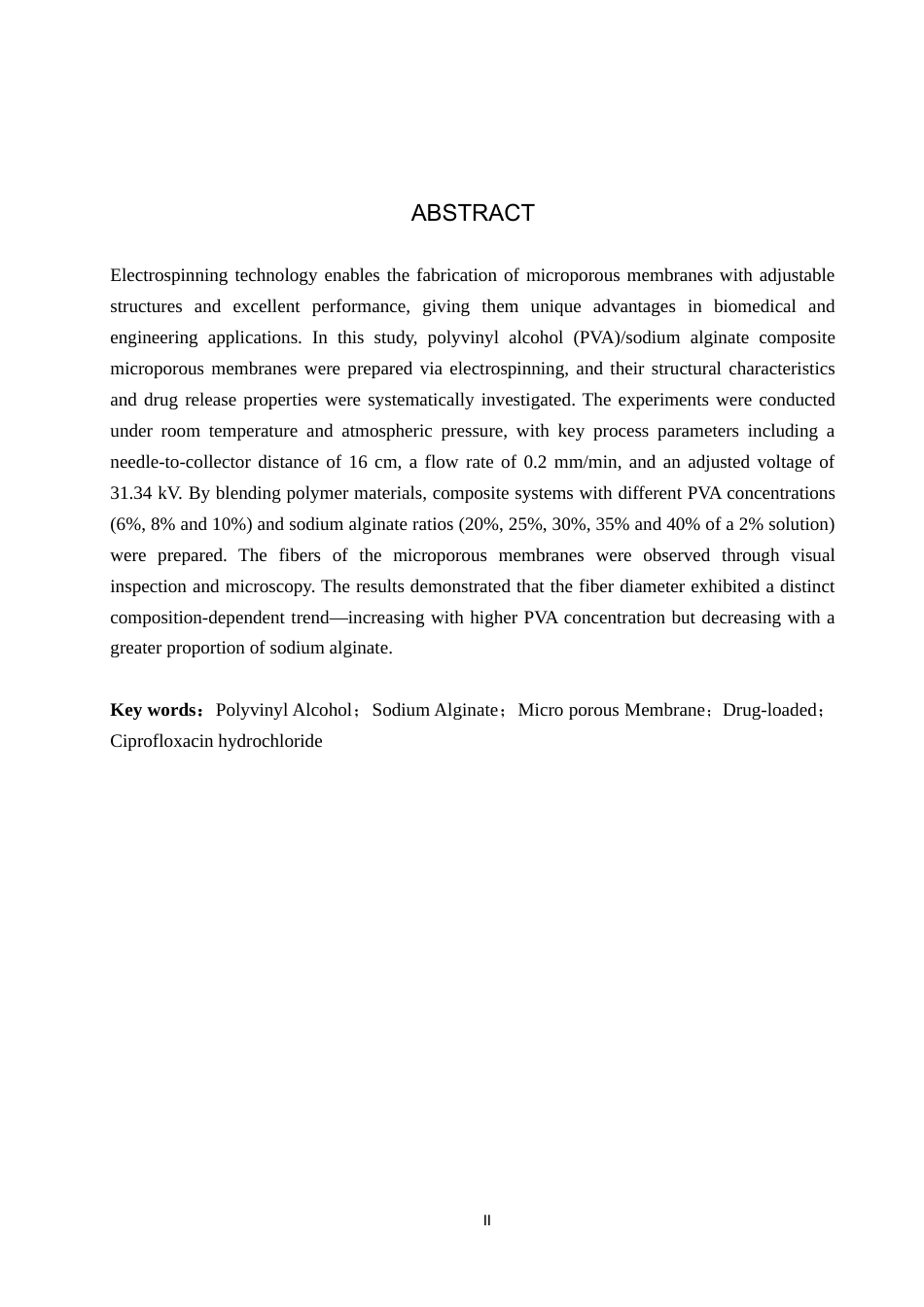

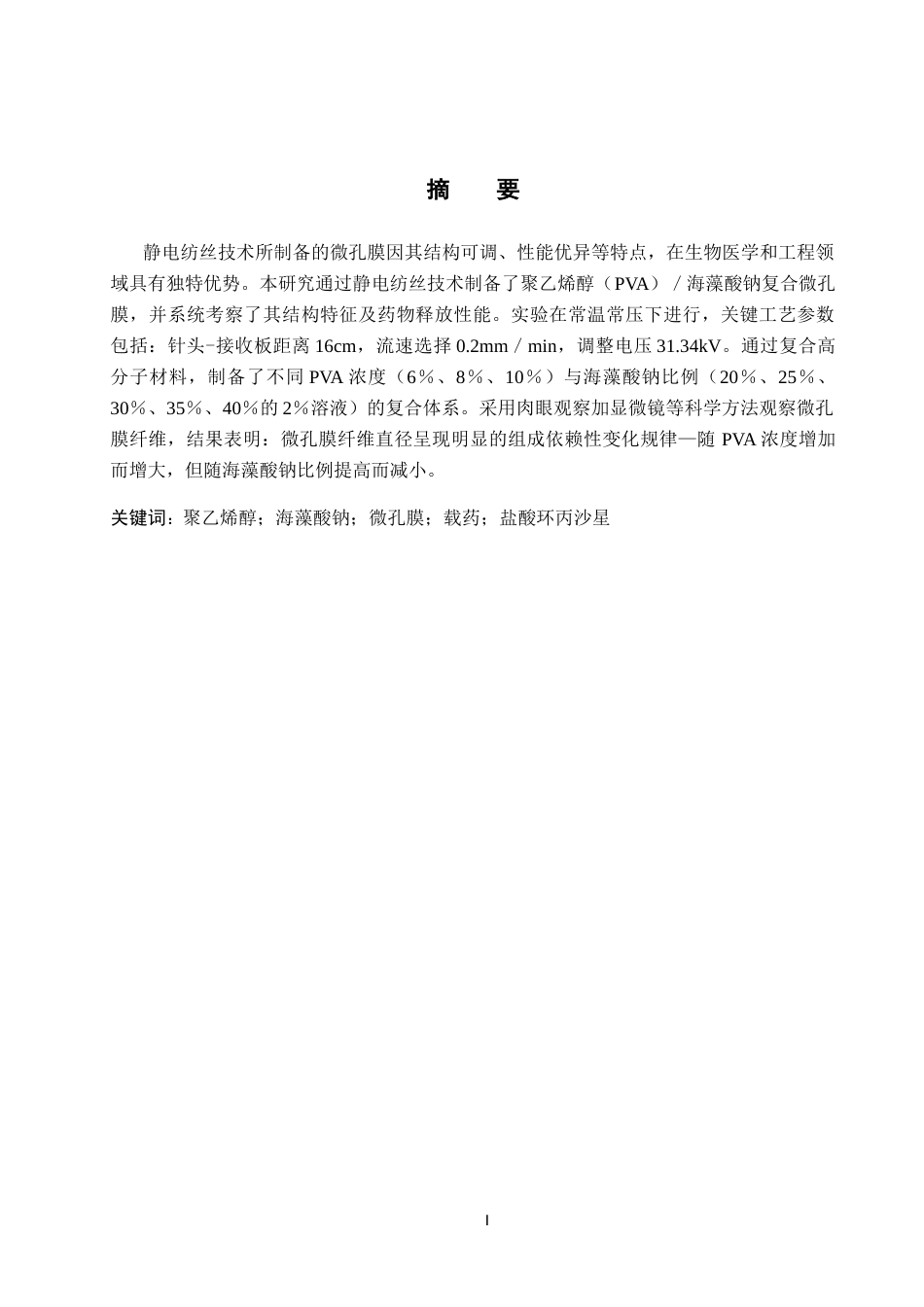

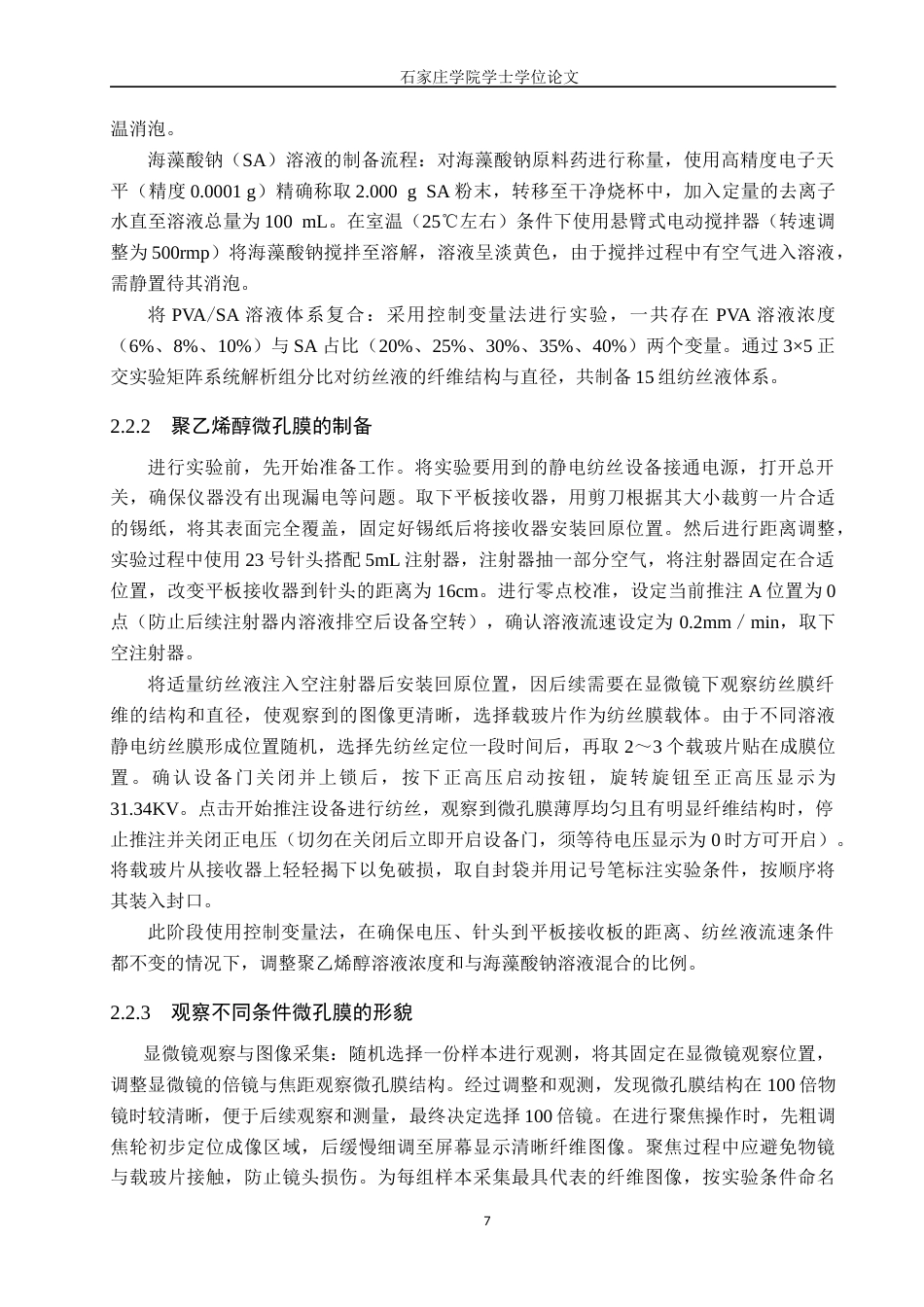

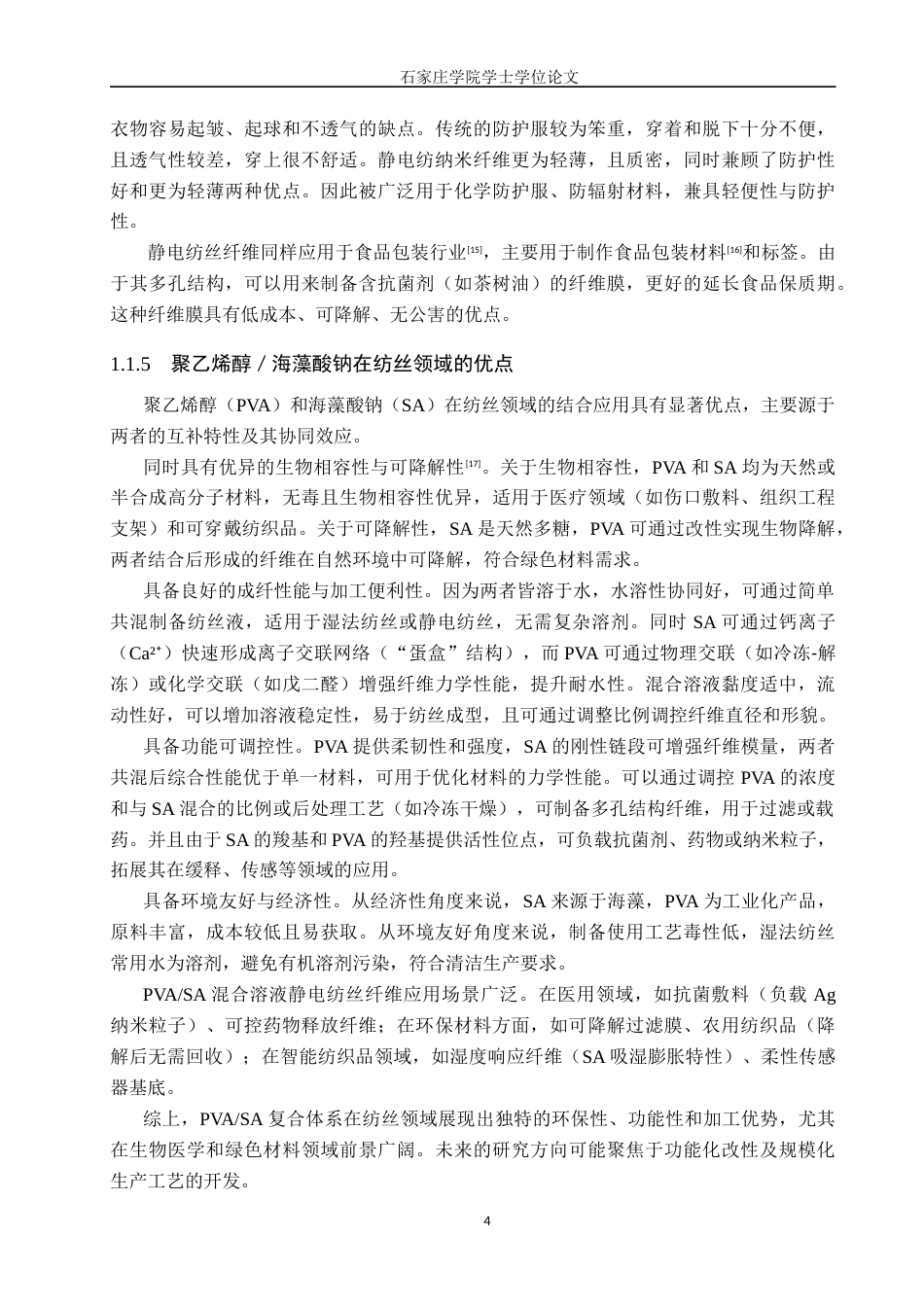

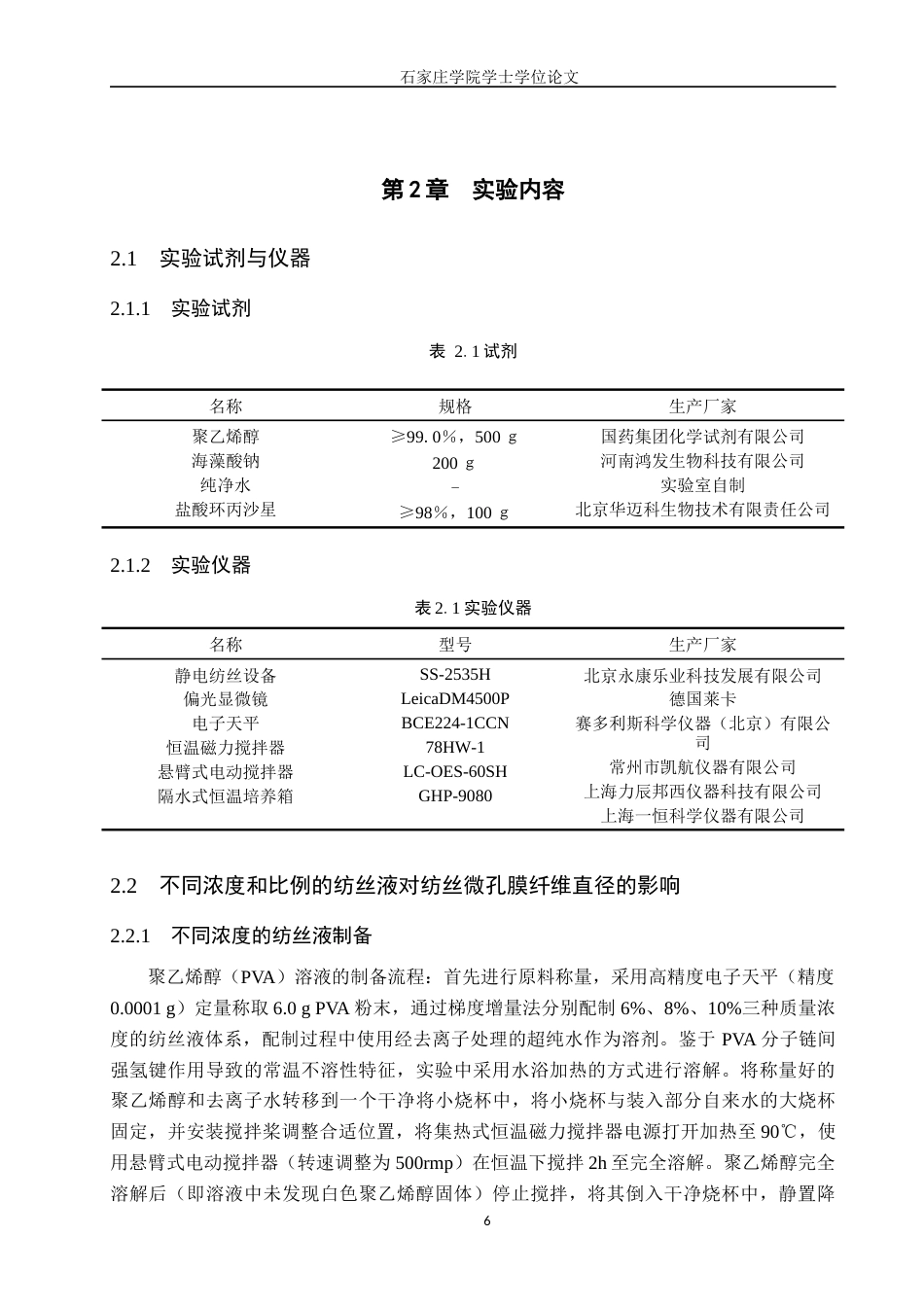

I摘 要静电纺丝技术所制备的微孔膜因其结构可调、性能优异等特点，在生物医学和工程领域具有独特优势。本研究通过静电纺丝技术制备了聚乙烯醇（PVA）／海藻酸钠复合微孔膜，并系统考察了其结构特征及药物释放性能。实验在常温常压下进行，关键工艺参数包括：针头-接收板距离 16cm，流速选择 0.2mm／min，调整电压 31.34kV。通过复合高分子材料，制备了不同 PVA 浓度（6％、8％、10％）与海藻酸钠比例（20％、25％、30％、35％、40％的 2％溶液）的复合体系。采用肉眼观察加显微镜等科学方法观察微孔膜纤维，结果表明：微孔膜纤维直径呈现明显的组成依赖性变化规律...
