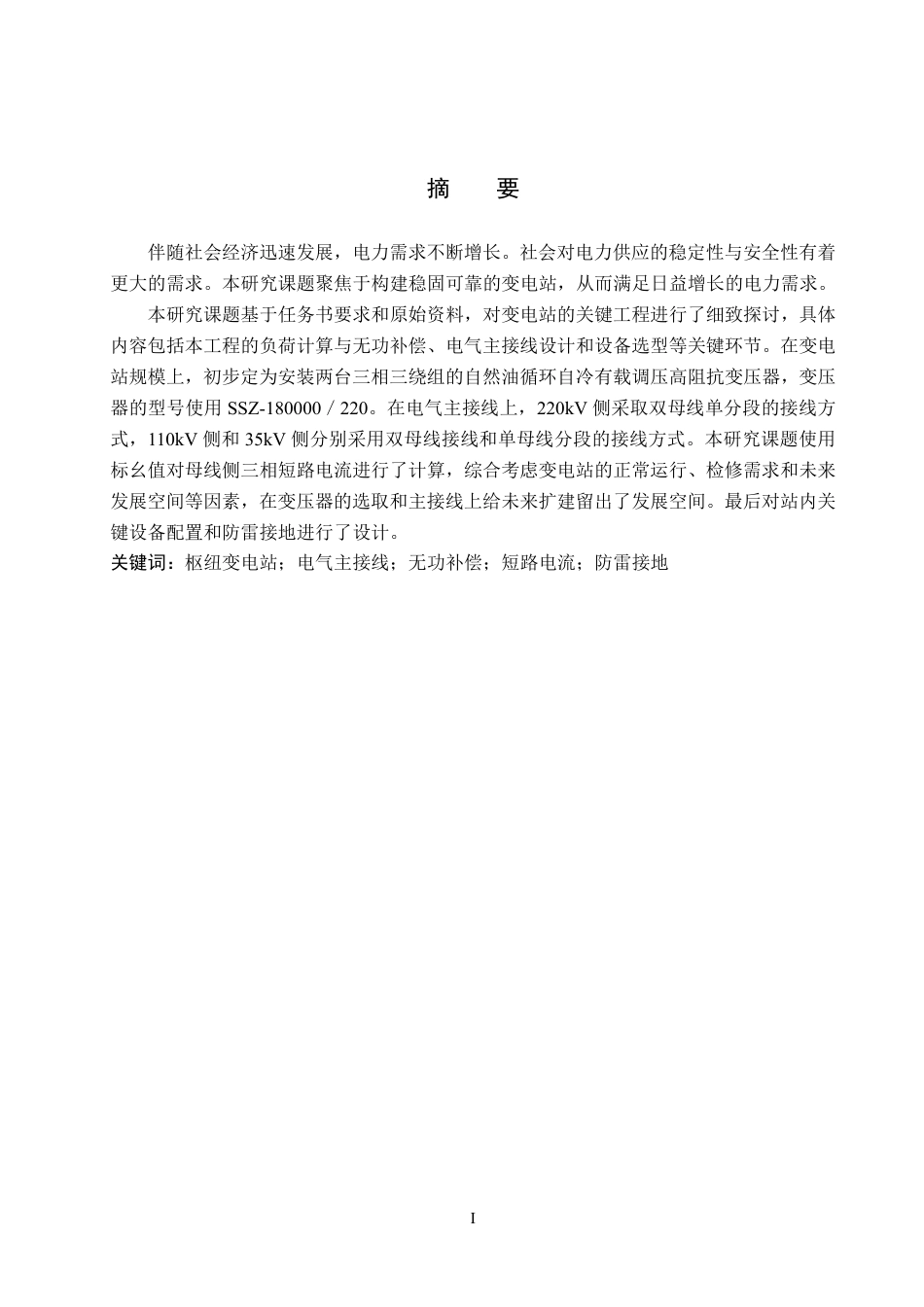

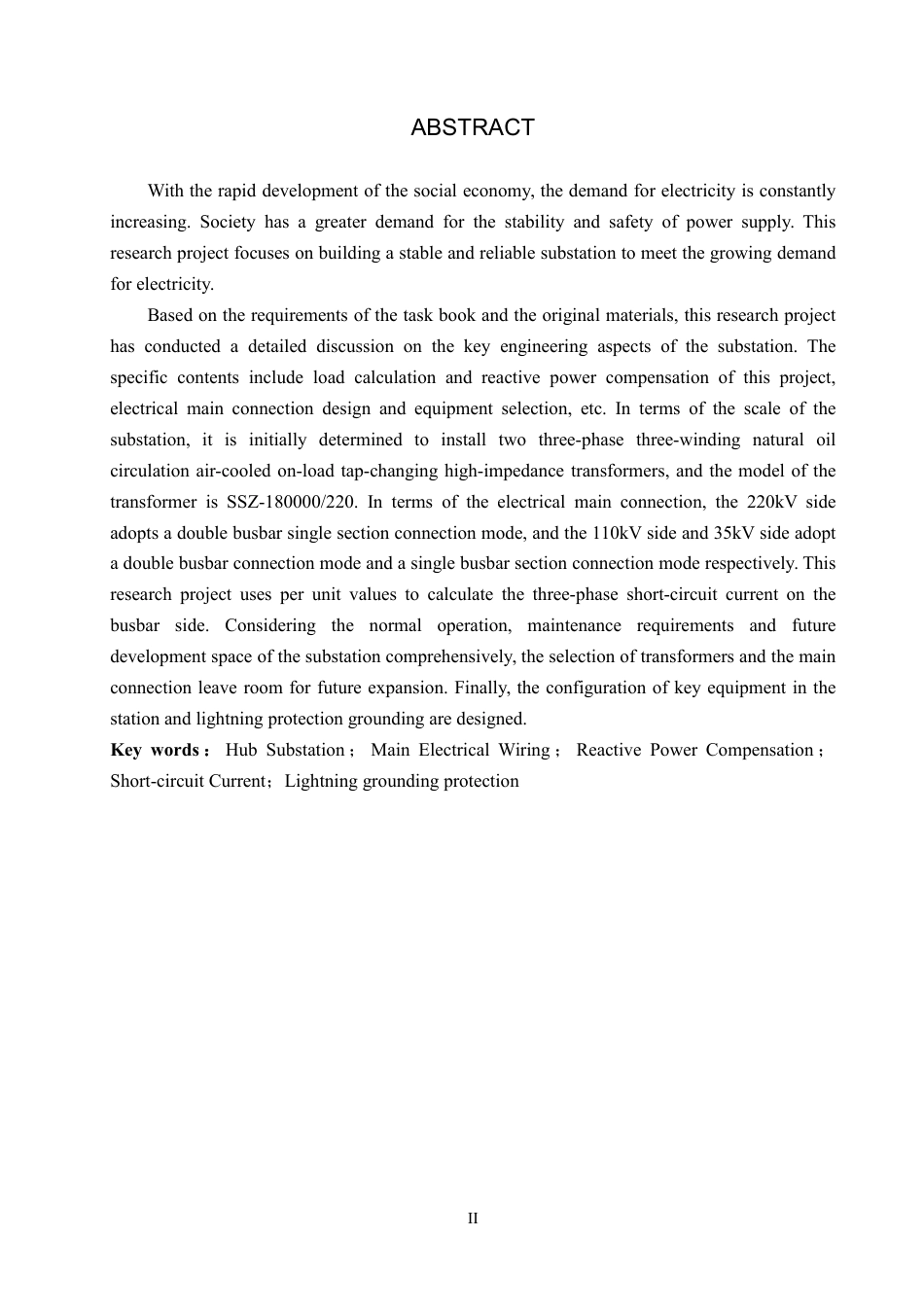

I摘要伴随社会经济迅速发展，电力需求不断增长。社会对电力供应的稳定性与安全性有着更大的需求。本研究课题聚焦于构建稳固可靠的变电站，从而满足日益增长的电力需求。本研究课题基于任务书要求和原始资料，对变电站的关键工程进行了细致探讨，具体内容包括本工程的负荷计算与无功补偿、电气主接线设计和设备选型等关键环节。在变电站规模上，初步定为安装两台三相三绕组的自然油循环自冷有载调压高阻抗变压器，变压器的型号使用 SSZ-180000／220。在电气主接线上，220kV 侧采取双母线单分段的接线方式，110kV 侧和 35kV 侧分别采用双母线接线和单母线分段的接线方...
