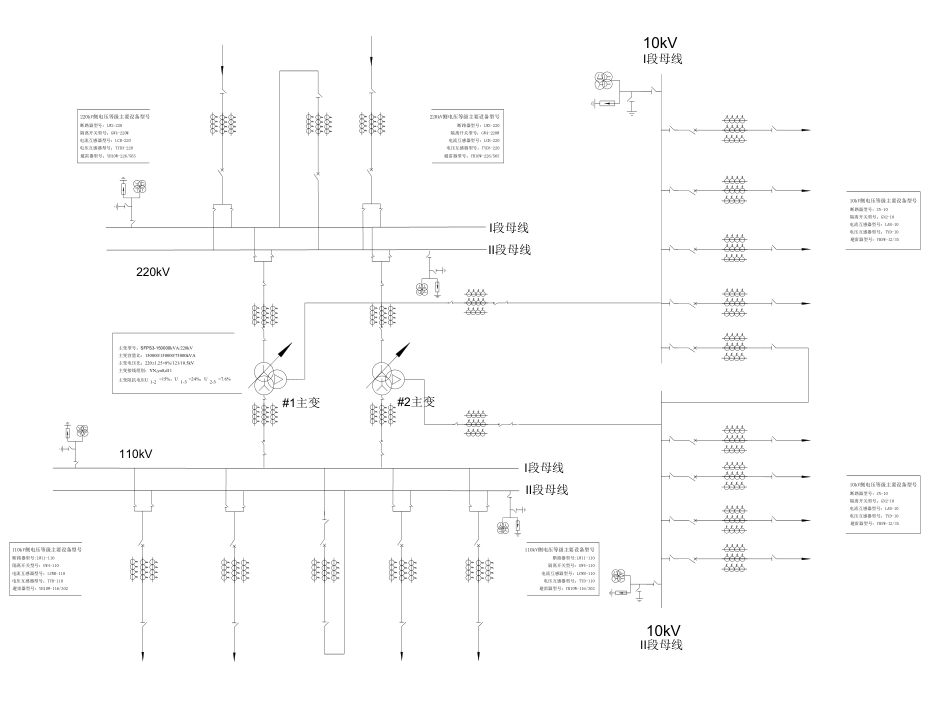

110kVI段母线II段母线II段母线#1主变#2主变II段母线I段母线220kVI段母线主变型号：SFPS3-150000kVA/220kV主变容量比：150000/150000/75000kVA主变电压比：220±1.25×8%/121/10.5kV主变接线组别：YN,yn0,d11主变阻抗电压U高1-2高=15%；U高1-3高=24%；U高2-3高=7.6%10kV侧电压等级主要设备型号断路器型号：ZN-10隔离开关型号：GN2-10电流互感器型号：LAB-10电压互感器型号：TYD-10避雷器型号：YH5W-12/3510kV220kV侧电压等级主要设备型号断路器型号：LW2-220隔离开关型号：GW4-220W电流互感器型号：LCB-220电压互感器型号：TYD3-220避雷器型号：YH10W-226/565110kV侧电压...
