25年CH复合材料 架空复合材料管道设计-约19745字符终稿.docx

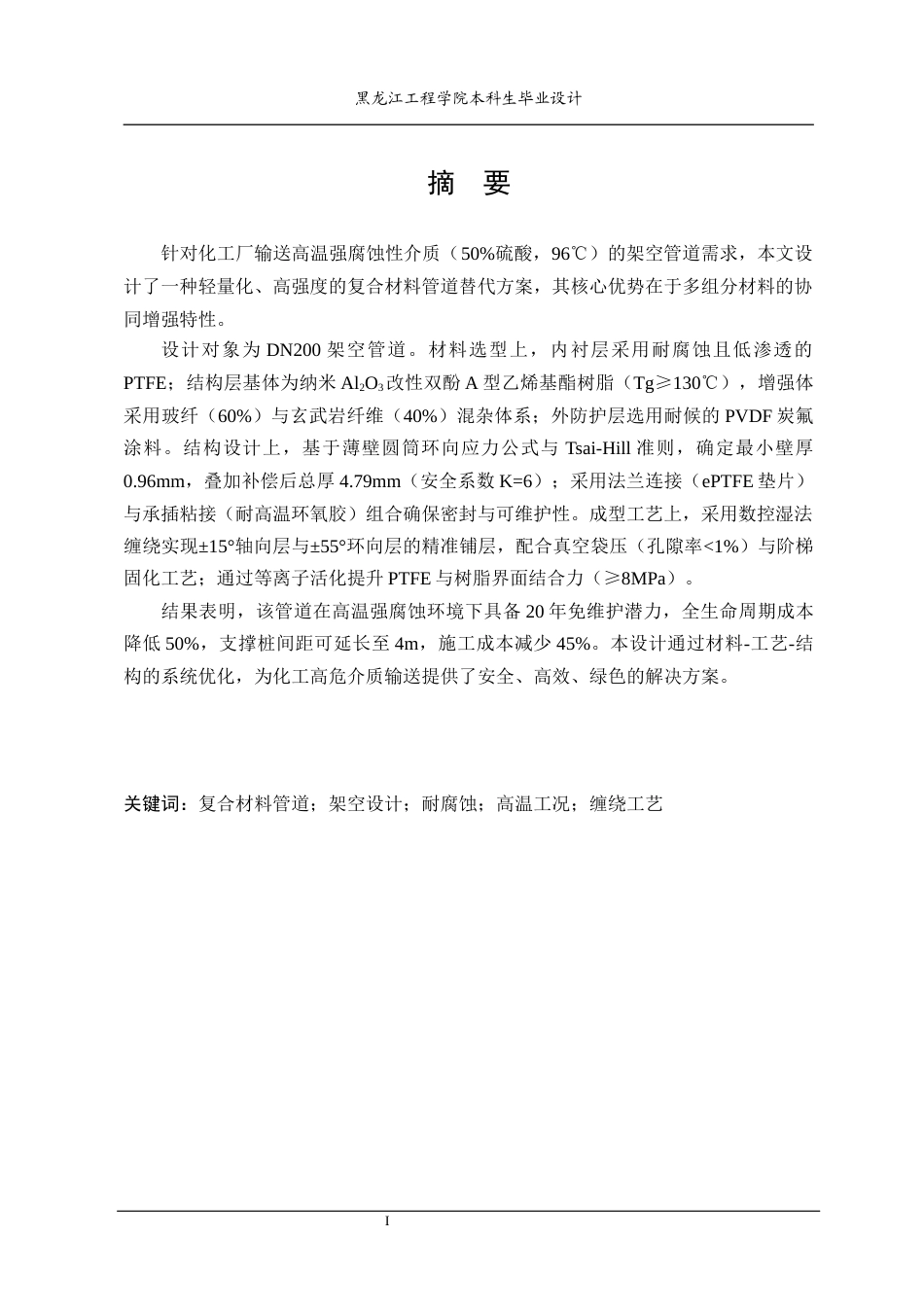

I黑龙江工程学院本科生毕业设计摘 要针对化工厂输送高温强腐蚀性介质（50%硫酸，96℃）的架空管道需求，本文设计了一种轻量化、高强度的复合材料管道替代方案，其核心优势在于多组分材料的协同增强特性。设计对象为 DN200 架空管道。材料选型上，内衬层采用耐腐蚀且低渗透的PTFE；结构层基体为纳米 Al2O3改性双酚 A 型乙烯基酯树脂（Tg≥130℃），增强体采用玻纤（60%）与玄武岩纤维（40%）混杂体系；外防护层选用耐候的 PVDF 炭氟涂料。结构设计上，基于薄壁圆筒环向应力公式与 Tsai-Hill 准则，确定最小壁厚0.96mm，叠加补偿后总厚 4.79mm（安全系数 K=6）...
