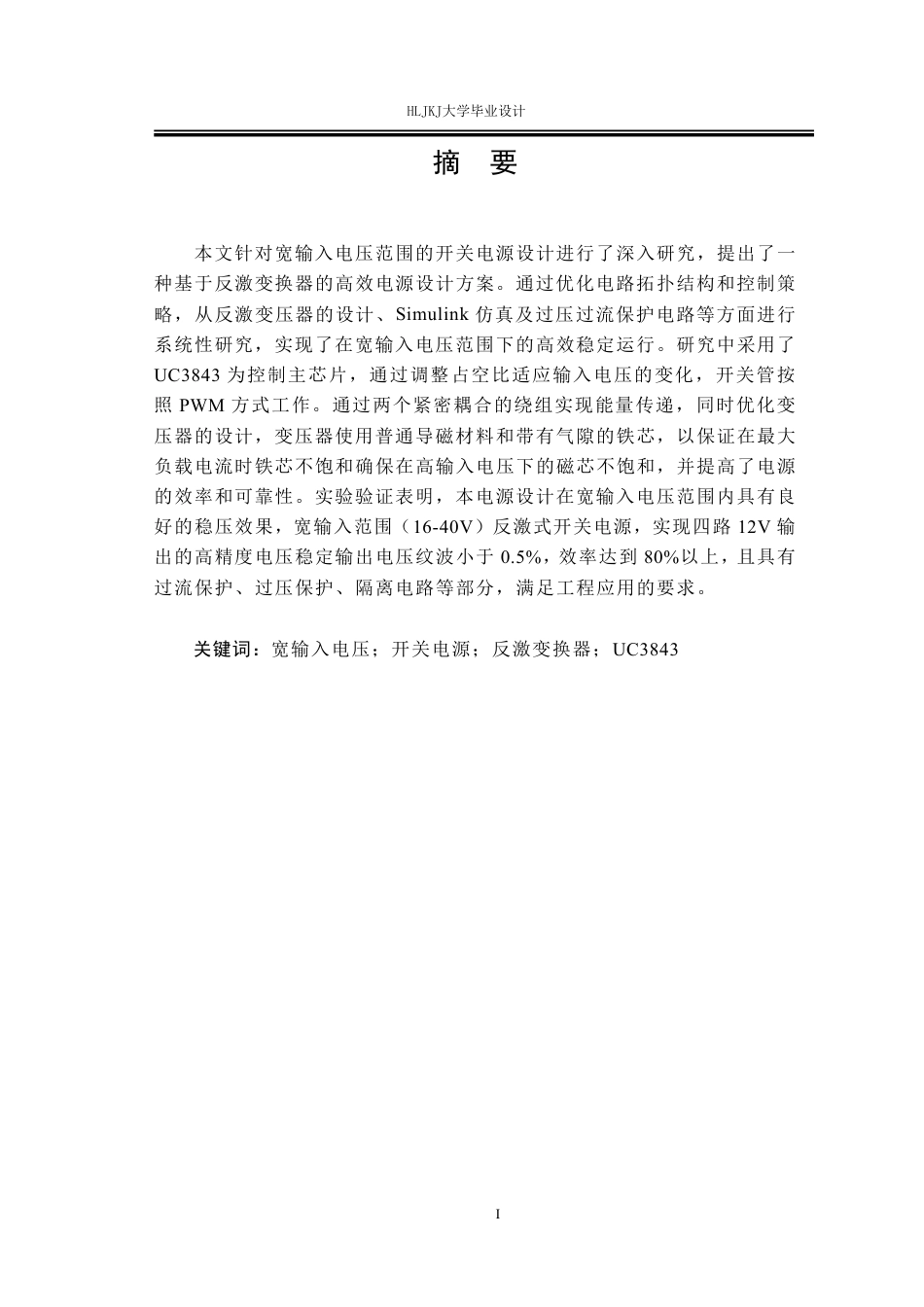

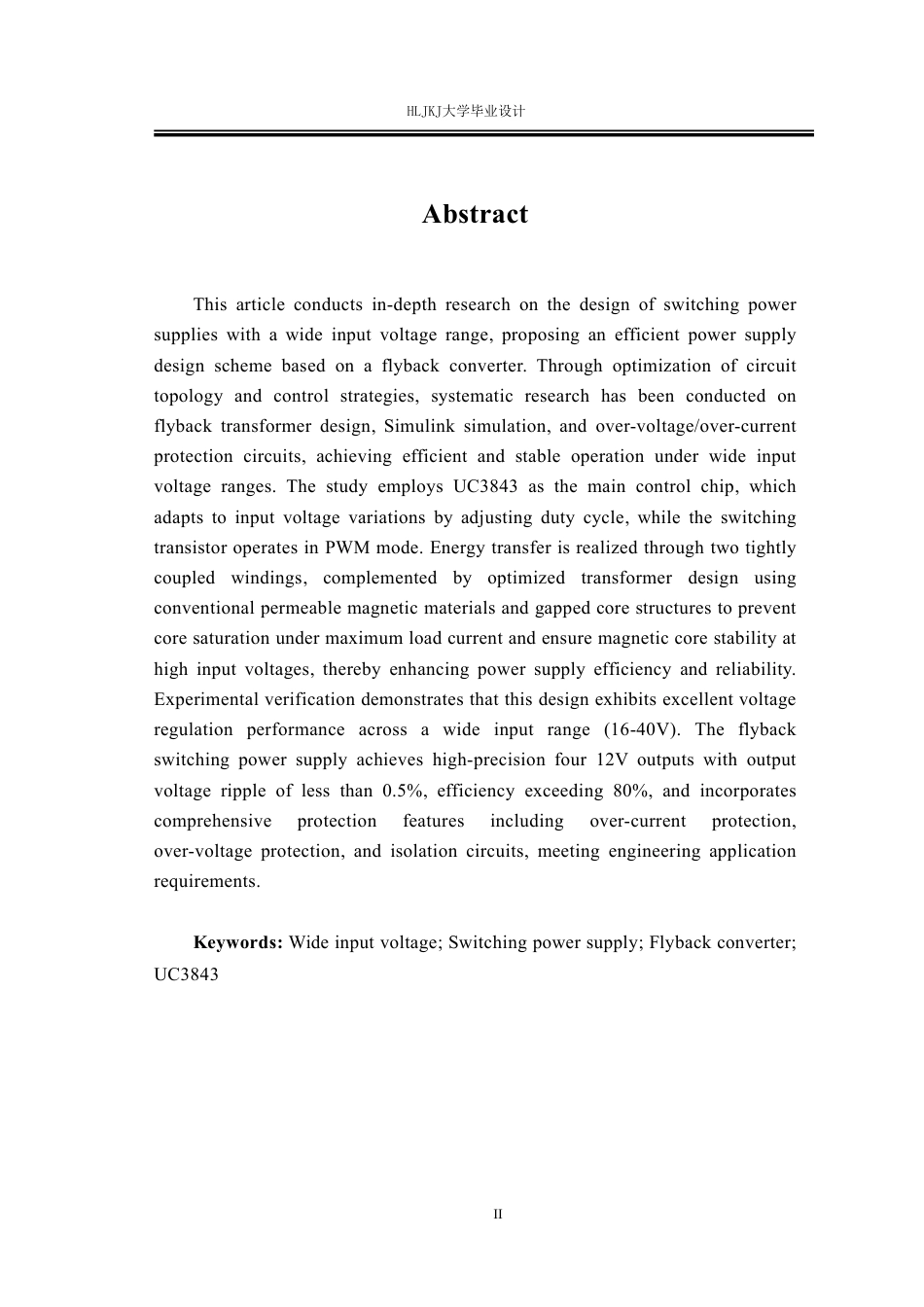

HLJKJ大学毕业设计I摘要本文针对宽输入电压范围的开关电源设计进行了深入研究，提出了一种基于反激变换器的高效电源设计方案。通过优化电路拓扑结构和控制策略，从反激变压器的设计、Simulink 仿真及过压过流保护电路等方面进行系统性研究，实现了在宽输入电压范围下的高效稳定运行。研究中采用了UC3843 为控制主芯片，通过调整占空比适应输入电压的变化，开关管按照 PWM 方式工作。通过两个紧密耦合的绕组实现能量传递，同时优化变压器的设计，变压器使用普通导磁材料和带有气隙的铁芯，以保证在最大负载电流时铁芯不饱和确保在高输入电压下的磁芯不饱和，并提高了...
