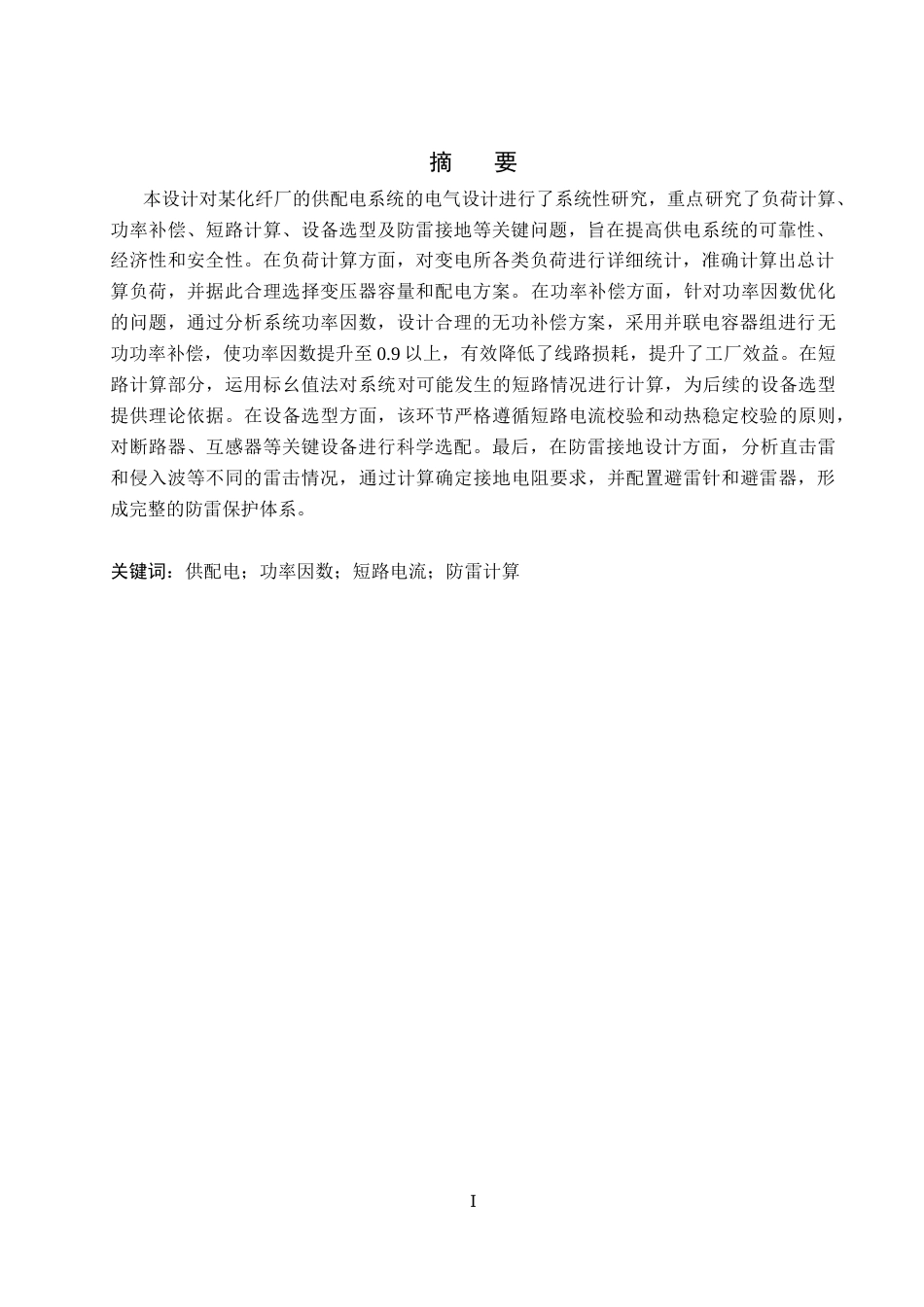

Ⅰ摘要本设计对某化纤厂的供配电系统的电气设计进行了系统性研究，重点研究了负荷计算、功率补偿、短路计算、设备选型及防雷接地等关键问题，旨在提高供电系统的可靠性、经济性和安全性。在负荷计算方面，对变电所各类负荷进行详细统计，准确计算出总计算负荷，并据此合理选择变压器容量和配电方案。在功率补偿方面，针对功率因数优化的问题，通过分析系统功率因数，设计合理的无功补偿方案，采用并联电容器组进行无功功率补偿，使功率因数提升至 0.9 以上，有效降低了线路损耗，提升了工厂效益。在短路计算部分，运用标幺值法对系统对可能发生的短路情况进行计算，为...
