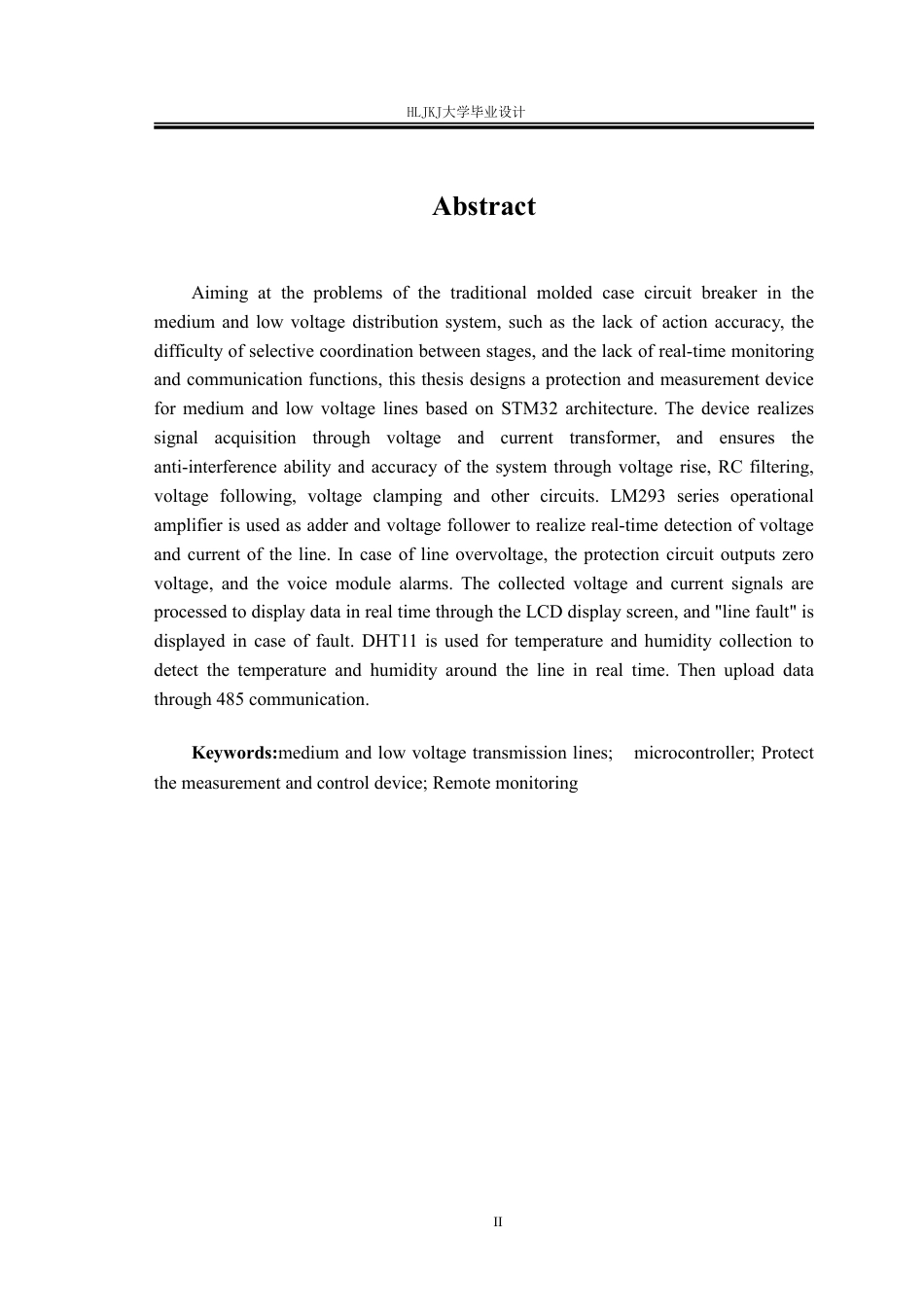

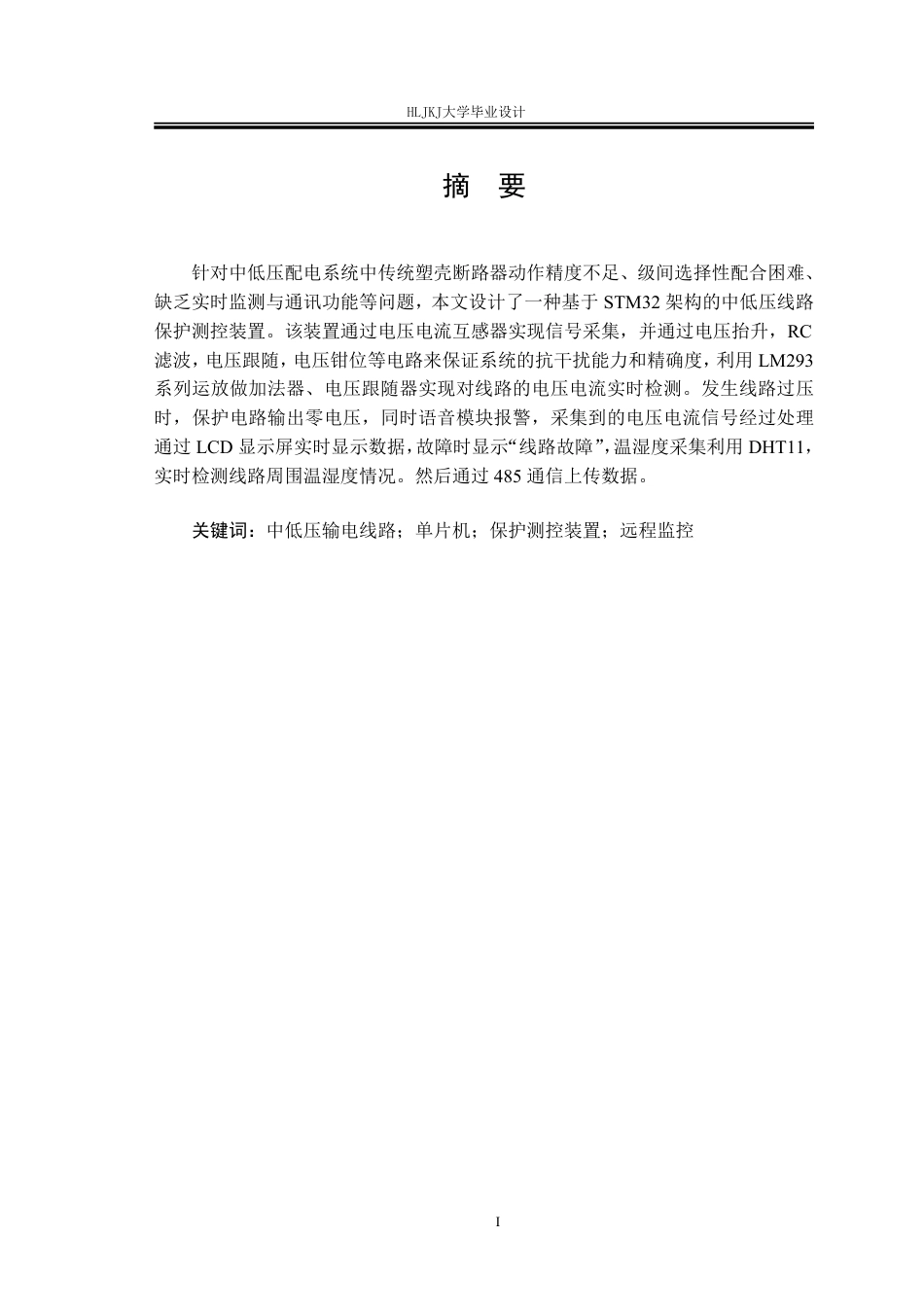

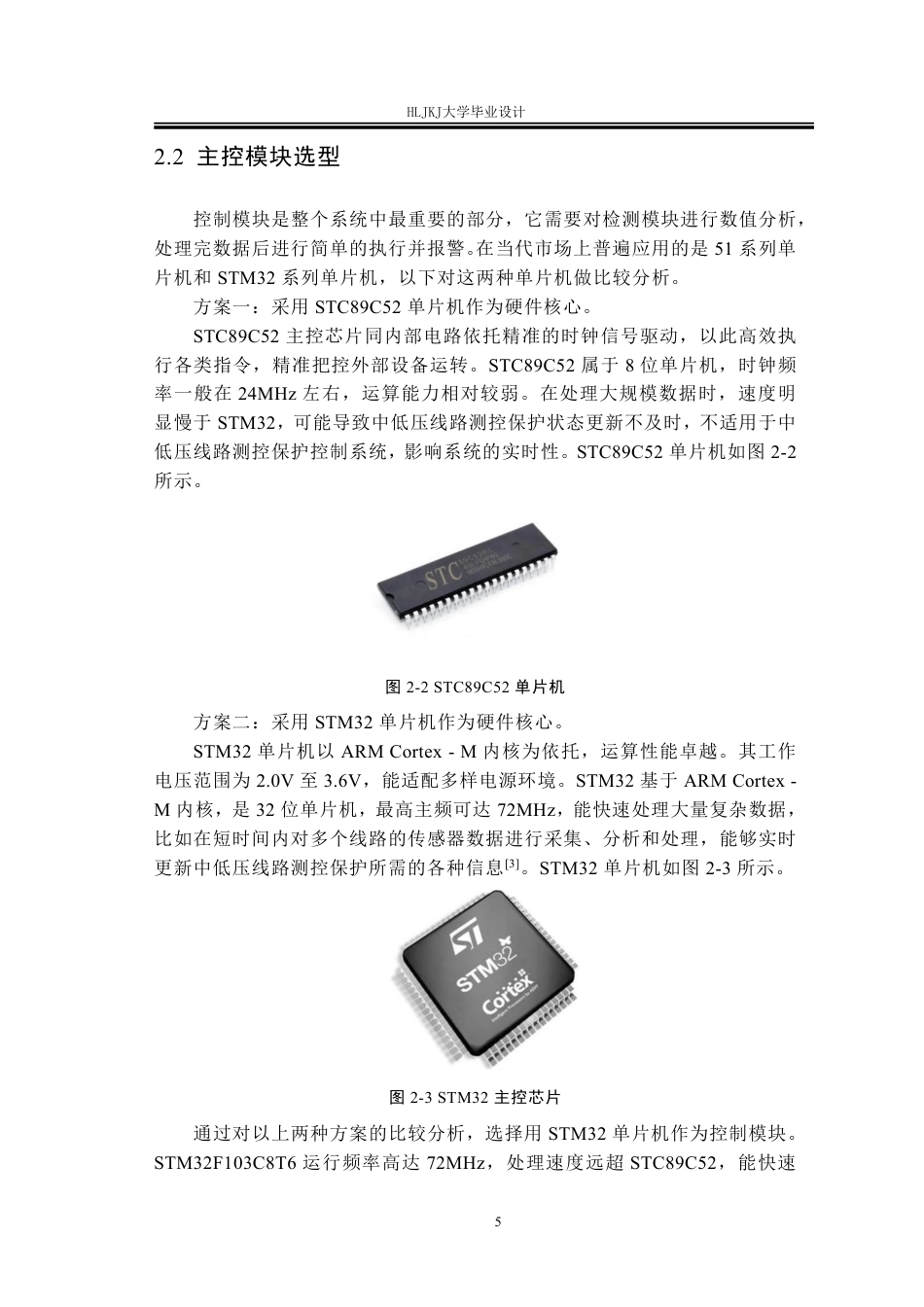

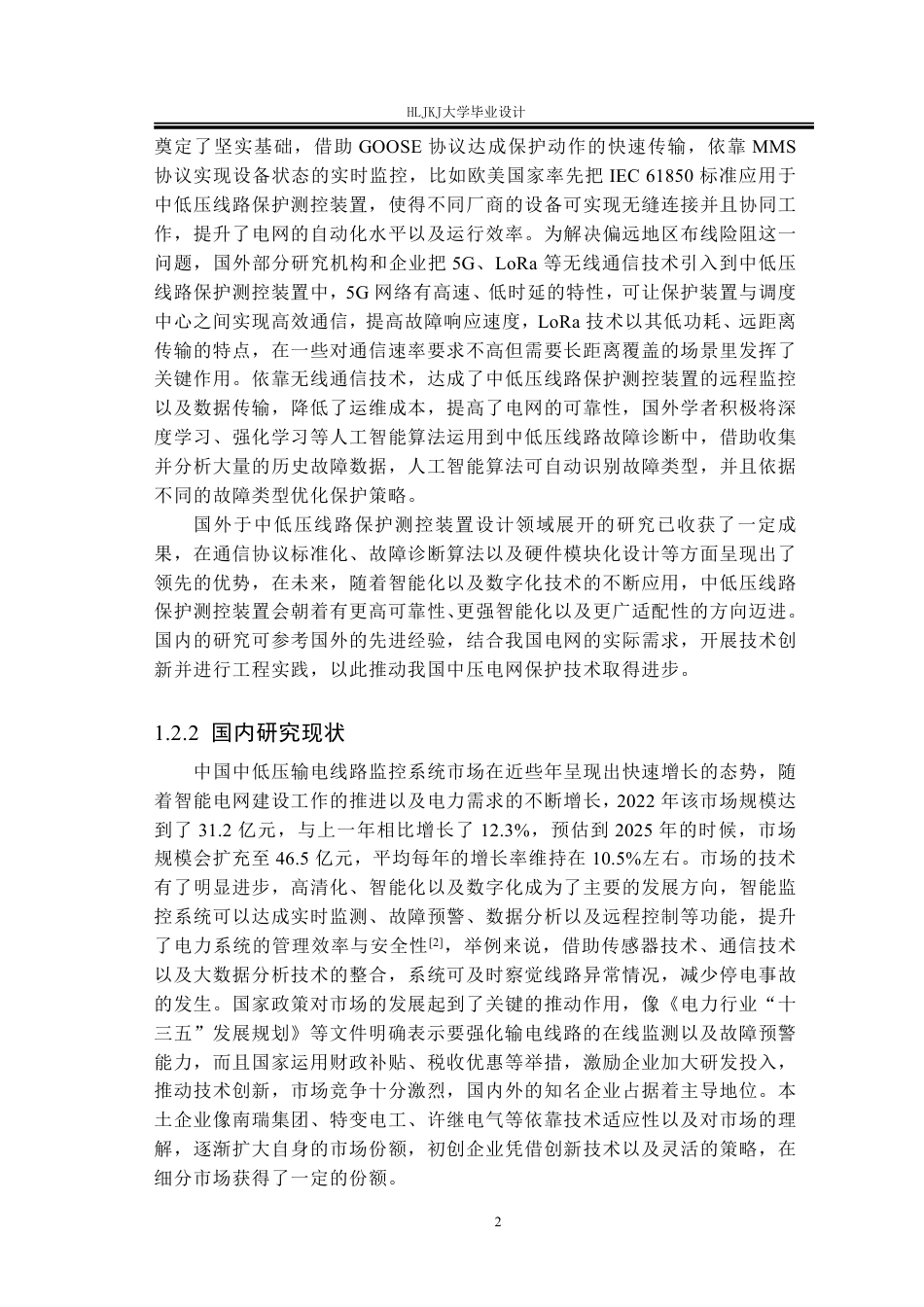

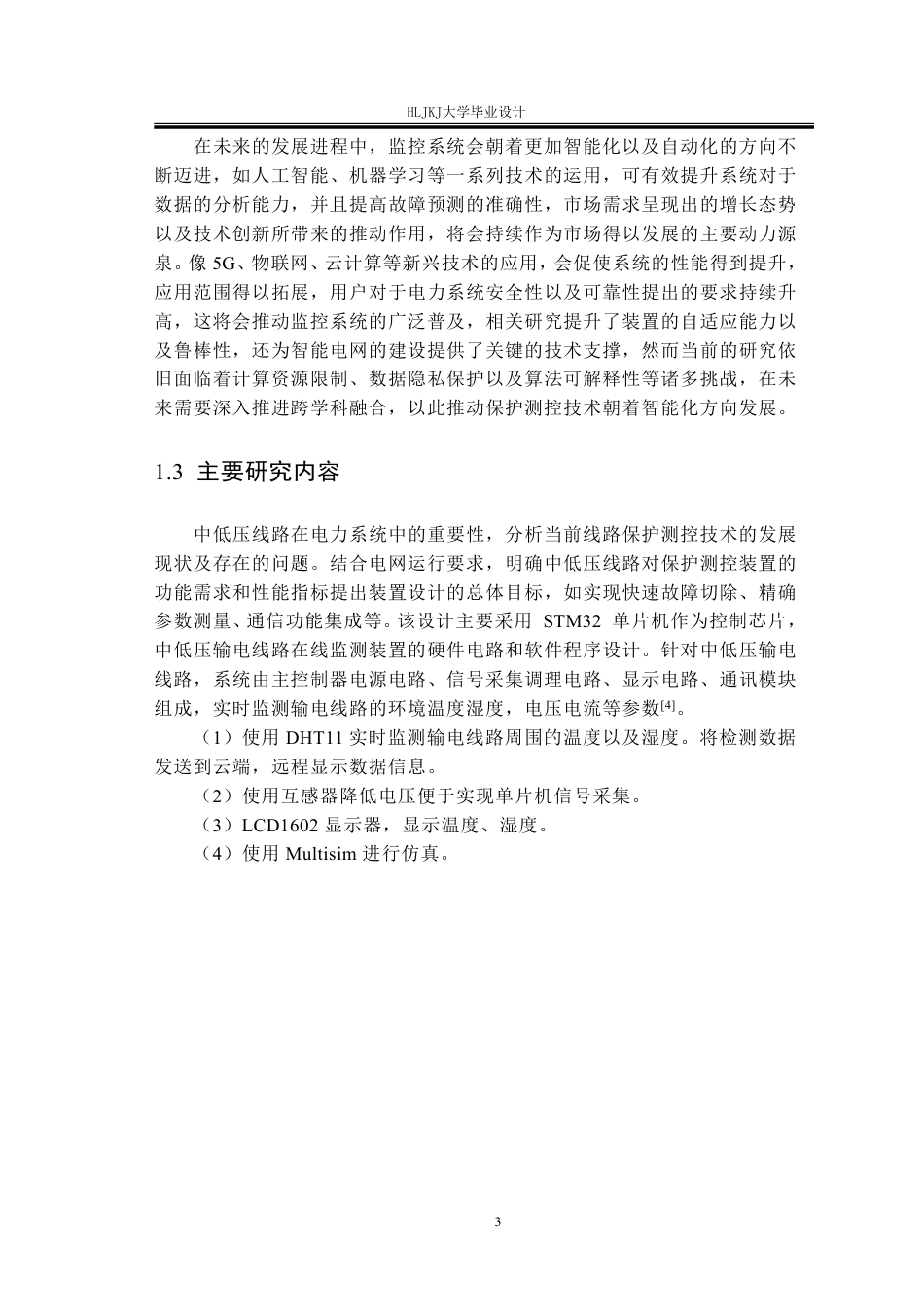

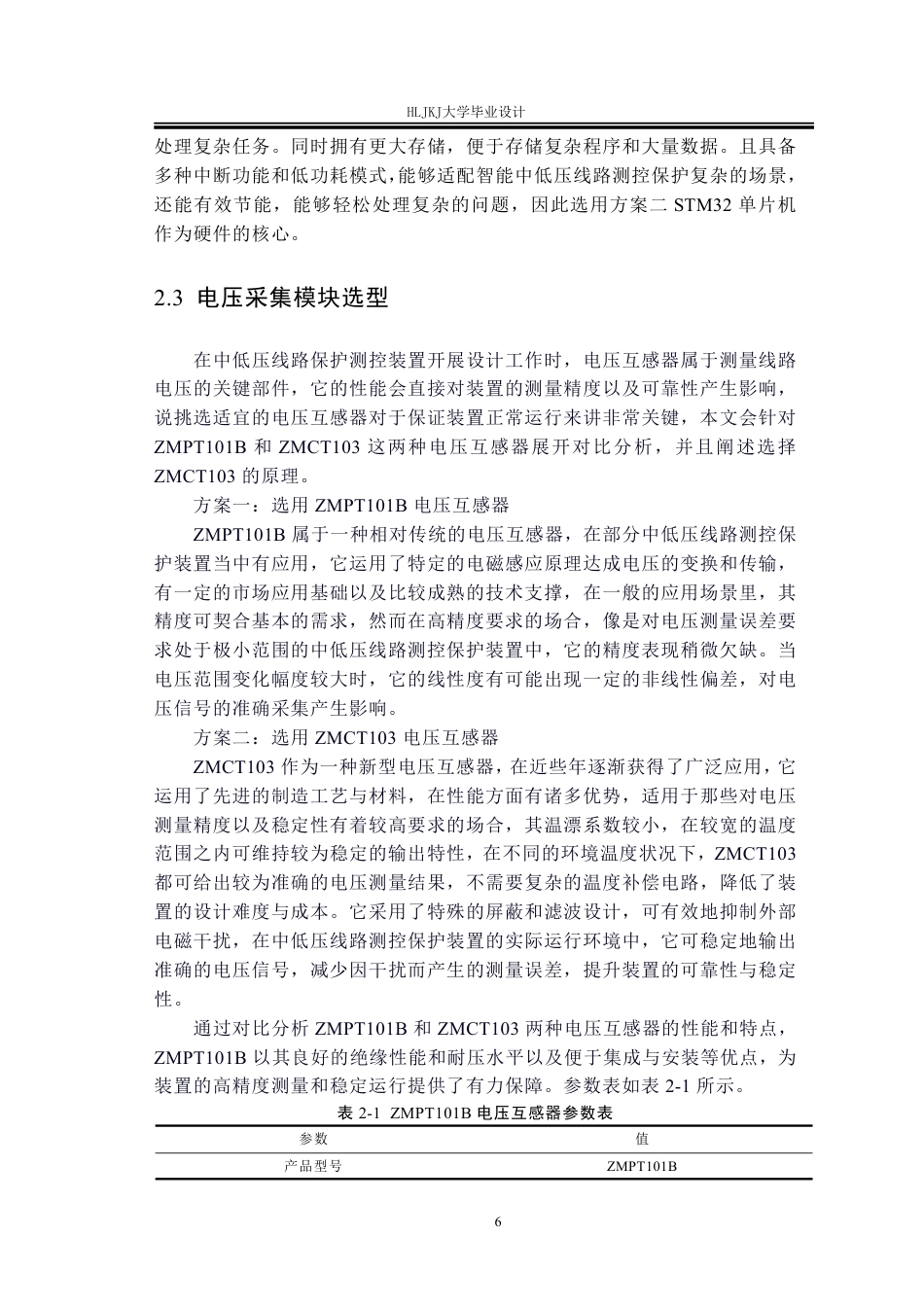

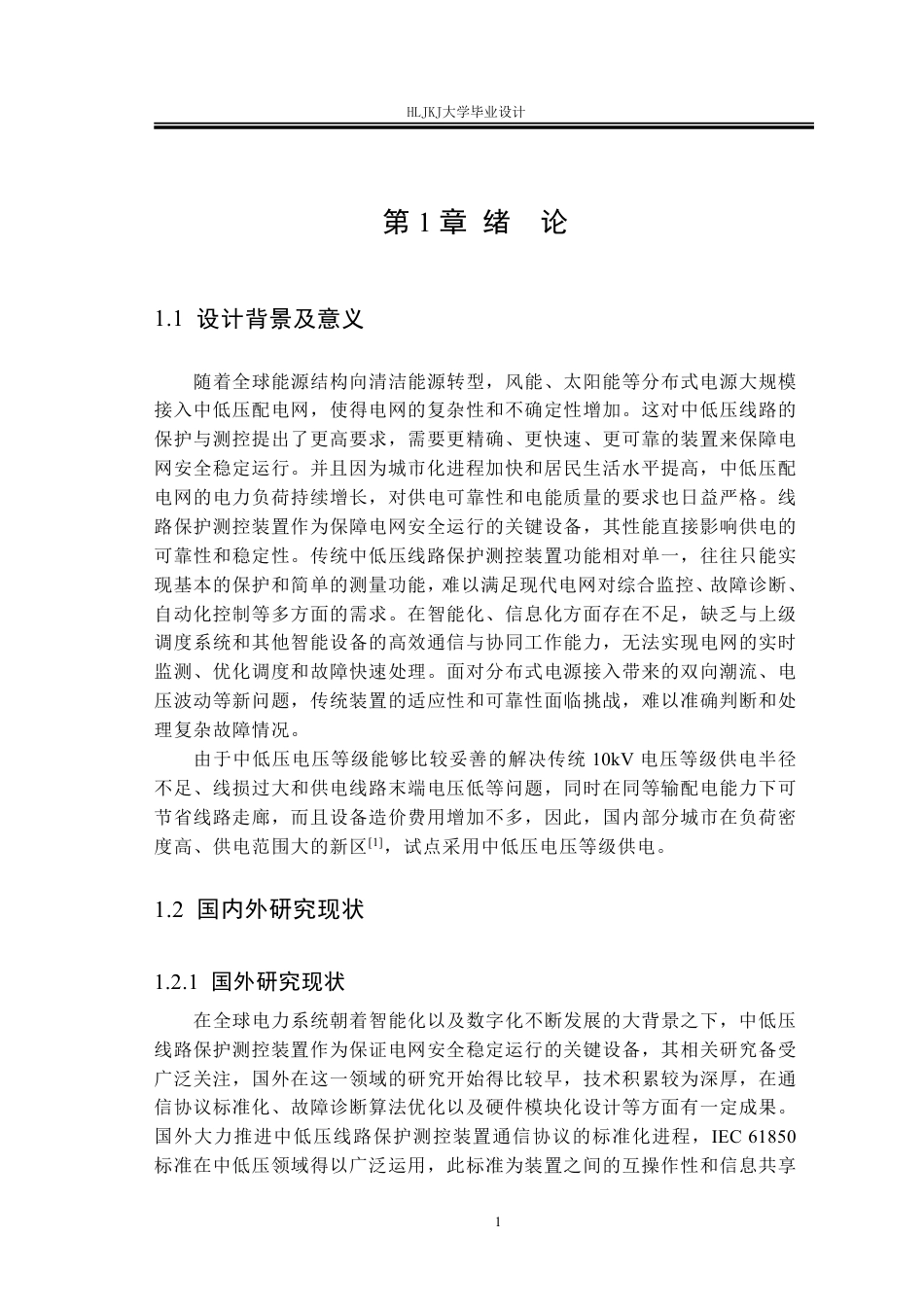

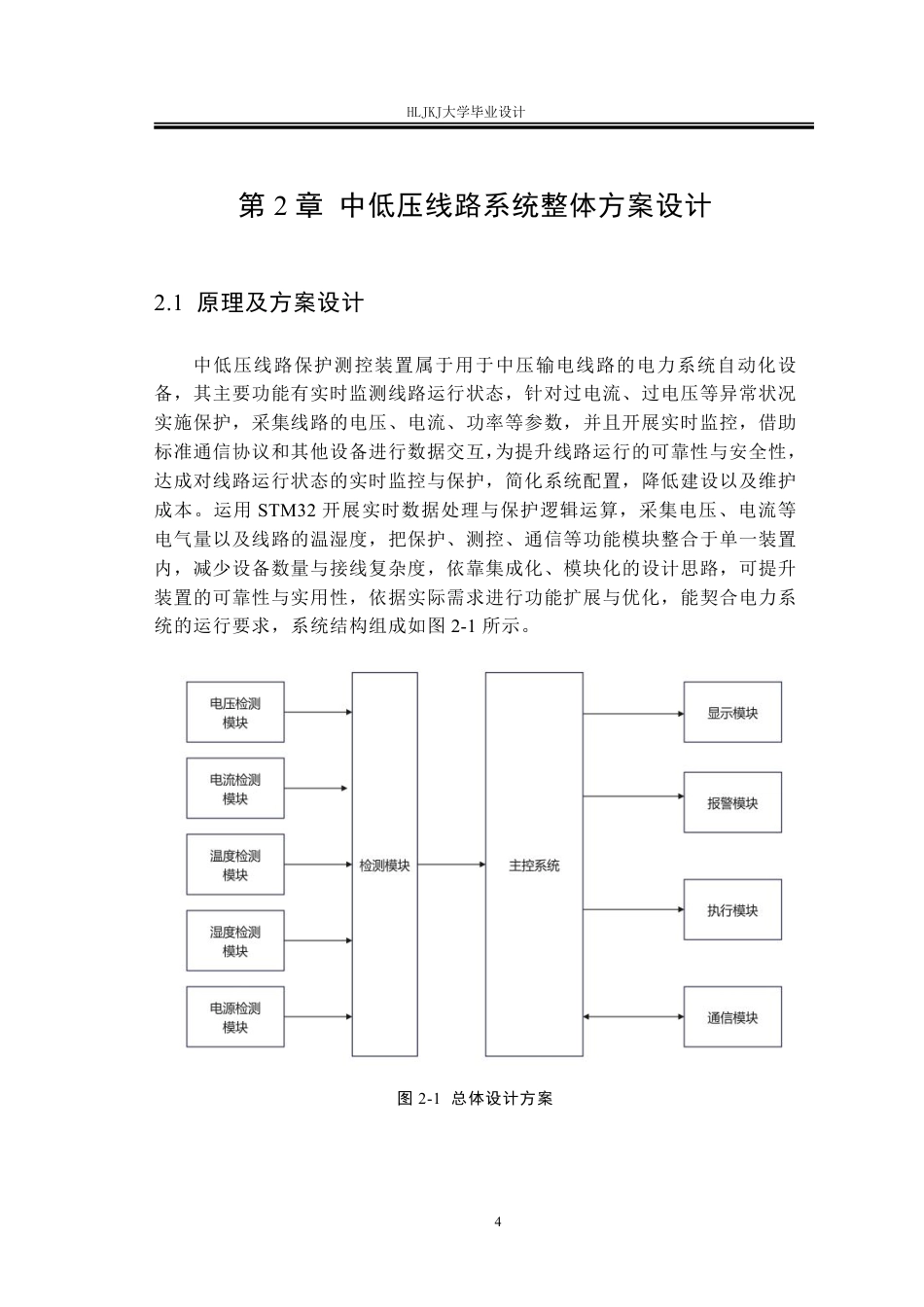

HLJKJ大学毕业设计I摘要针对中低压配电系统中传统塑壳断路器动作精度不足、级间选择性配合困难、缺乏实时监测与通讯功能等问题，本文设计了一种基于 STM32 架构的中低压线路保护测控装置。该装置通过电压电流互感器实现信号采集，并通过电压抬升，RC滤波，电压跟随，电压钳位等电路来保证系统的抗干扰能力和精确度，利用 LM293系列运放做加法器、电压跟随器实现对线路的电压电流实时检测。发生线路过压时，保护电路输出零电压，同时语音模块报警，采集到的电压电流信号经过处理通过 LCD 显示屏实时显示数据，故障时显示“线路故障”，温湿度采集利用 DHT11，实时检...
