25年CH 某重工业园区220kV变电所电气-次部分设计-约24242字符最终.pdf

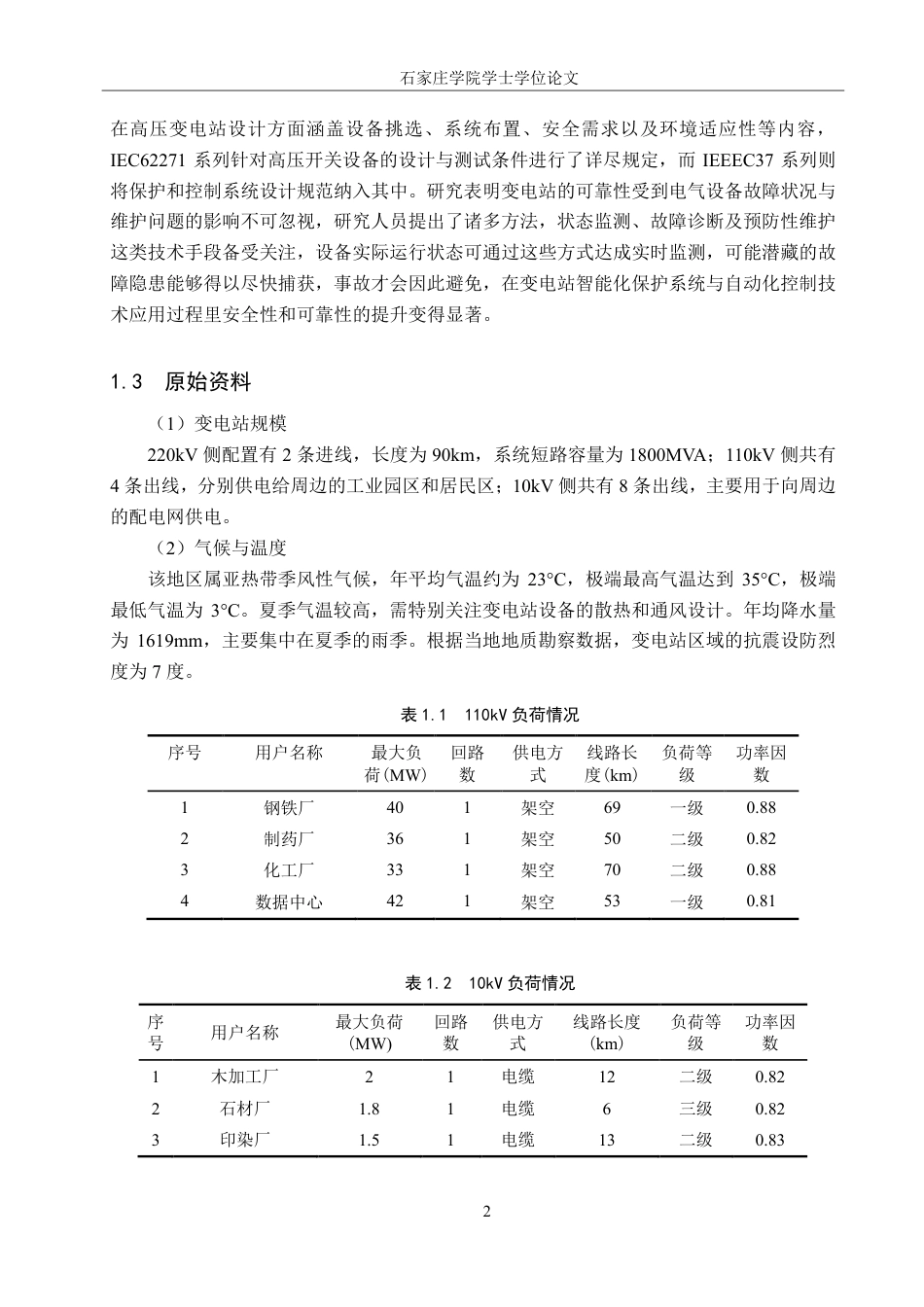

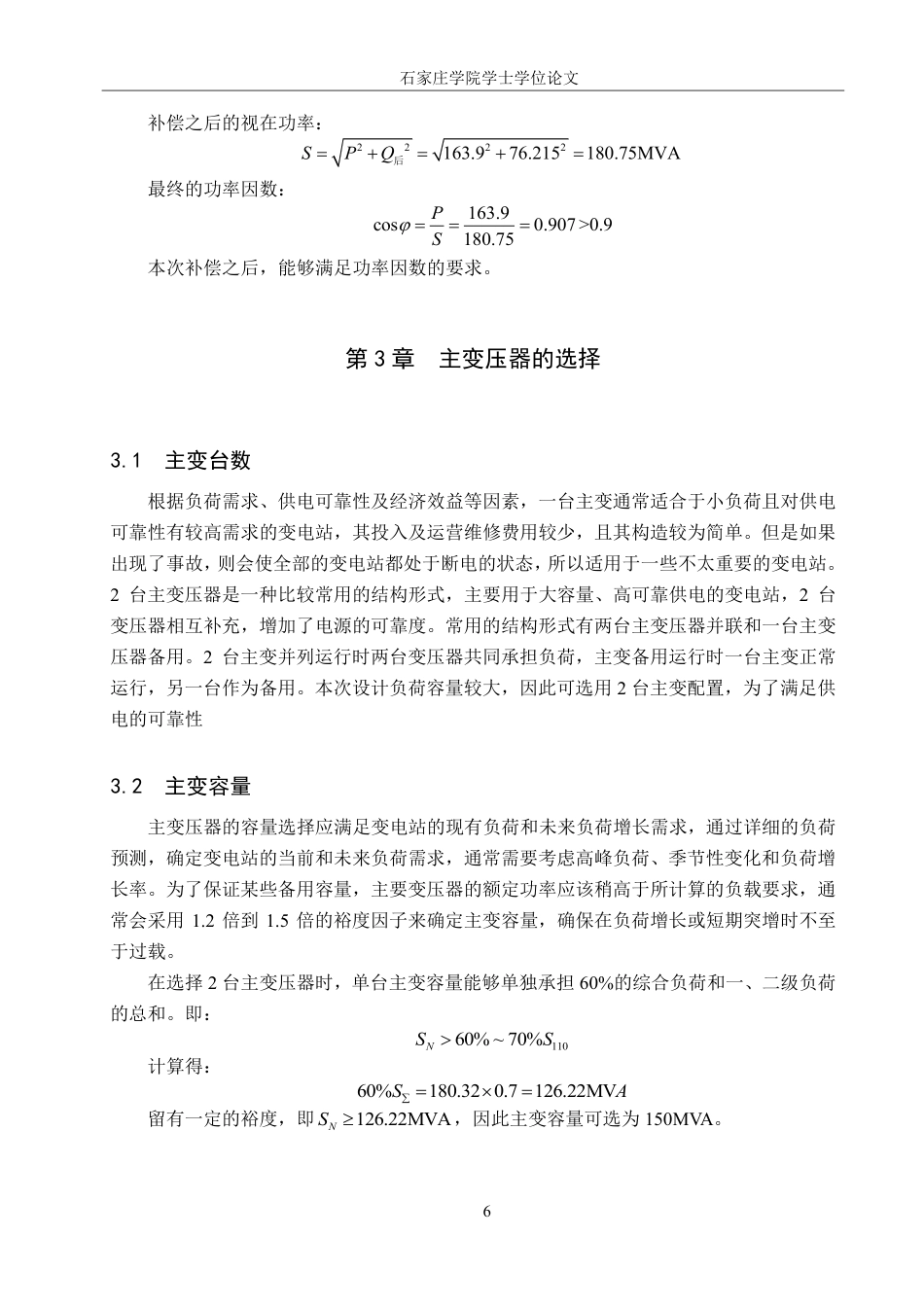

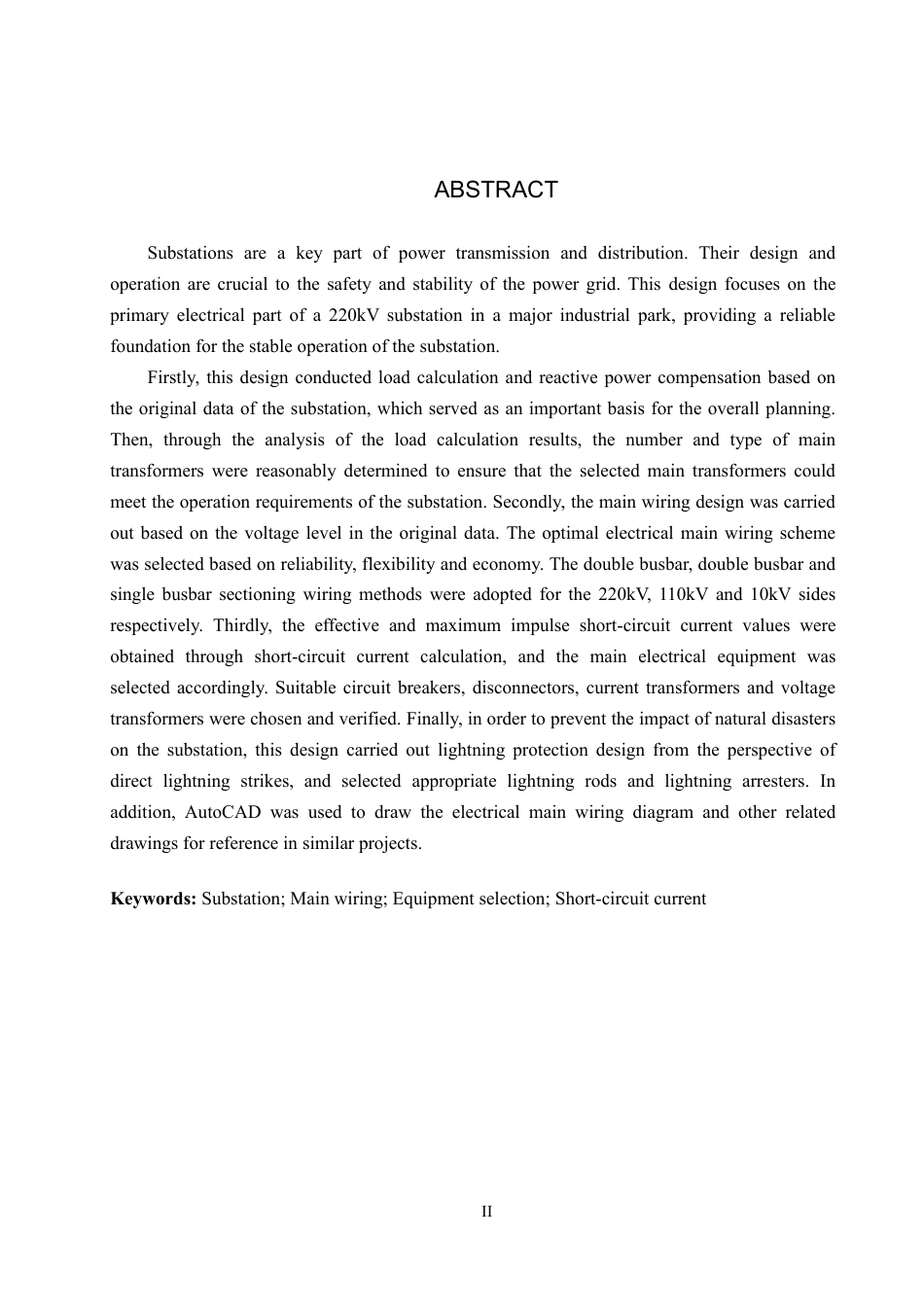

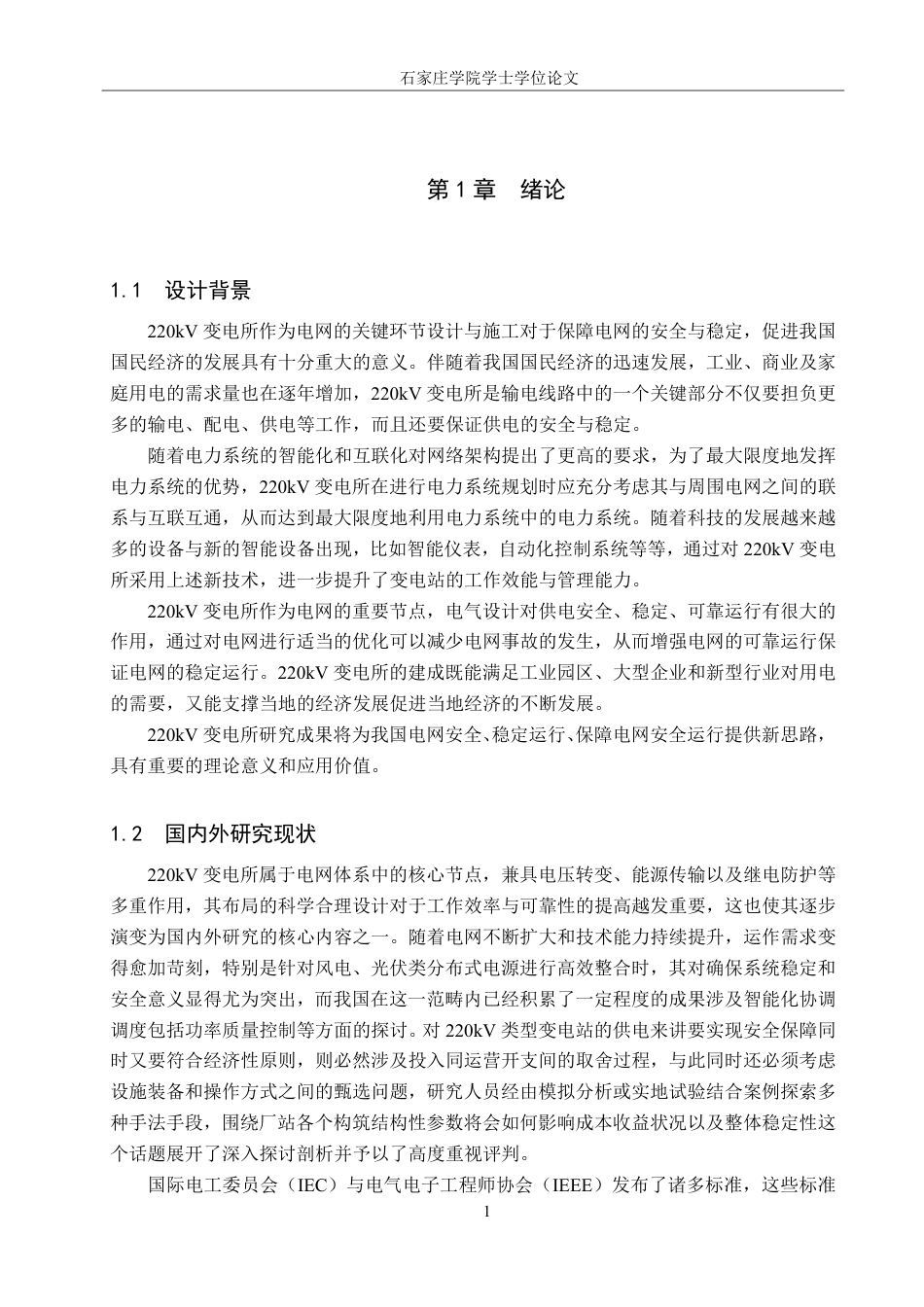

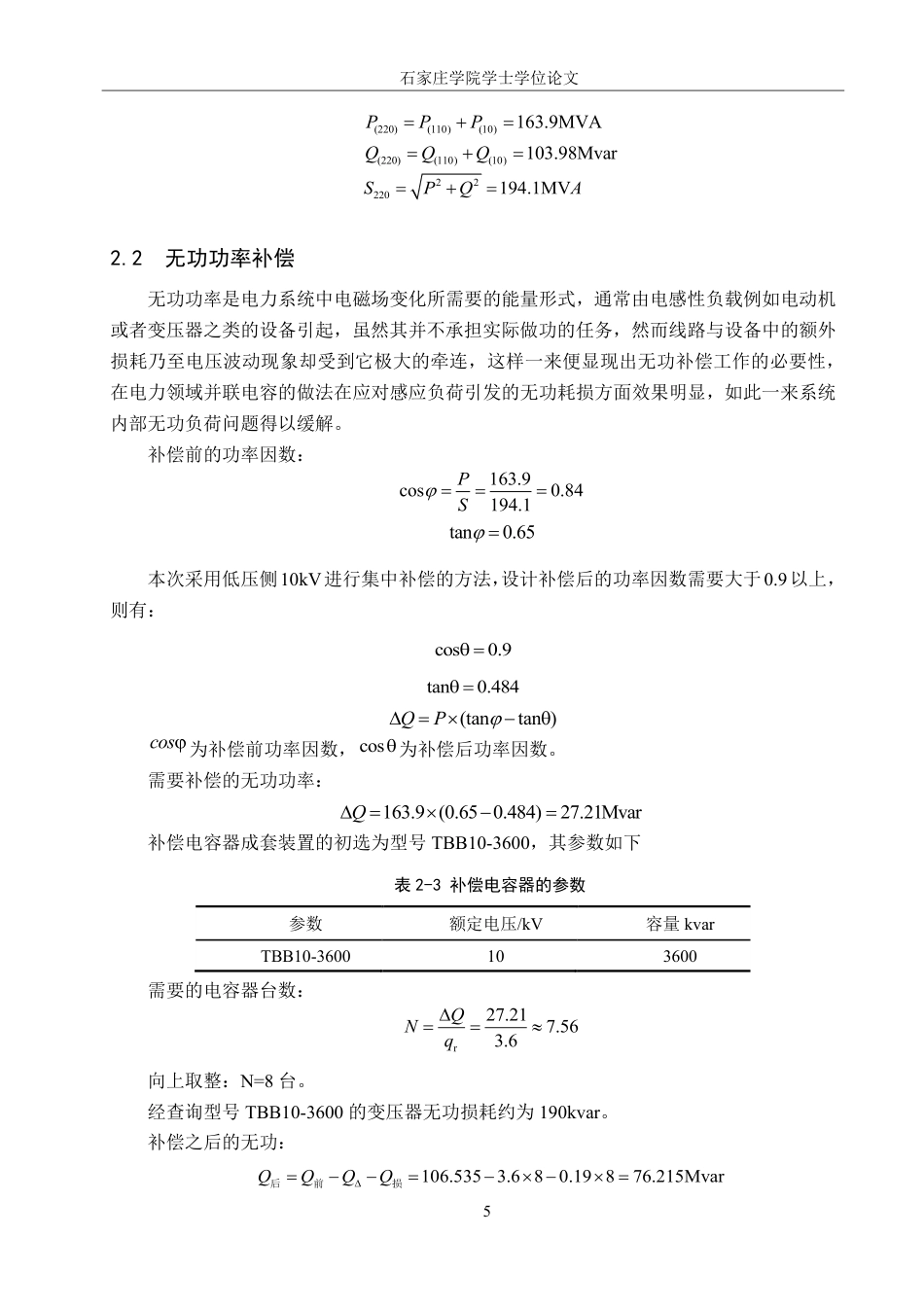

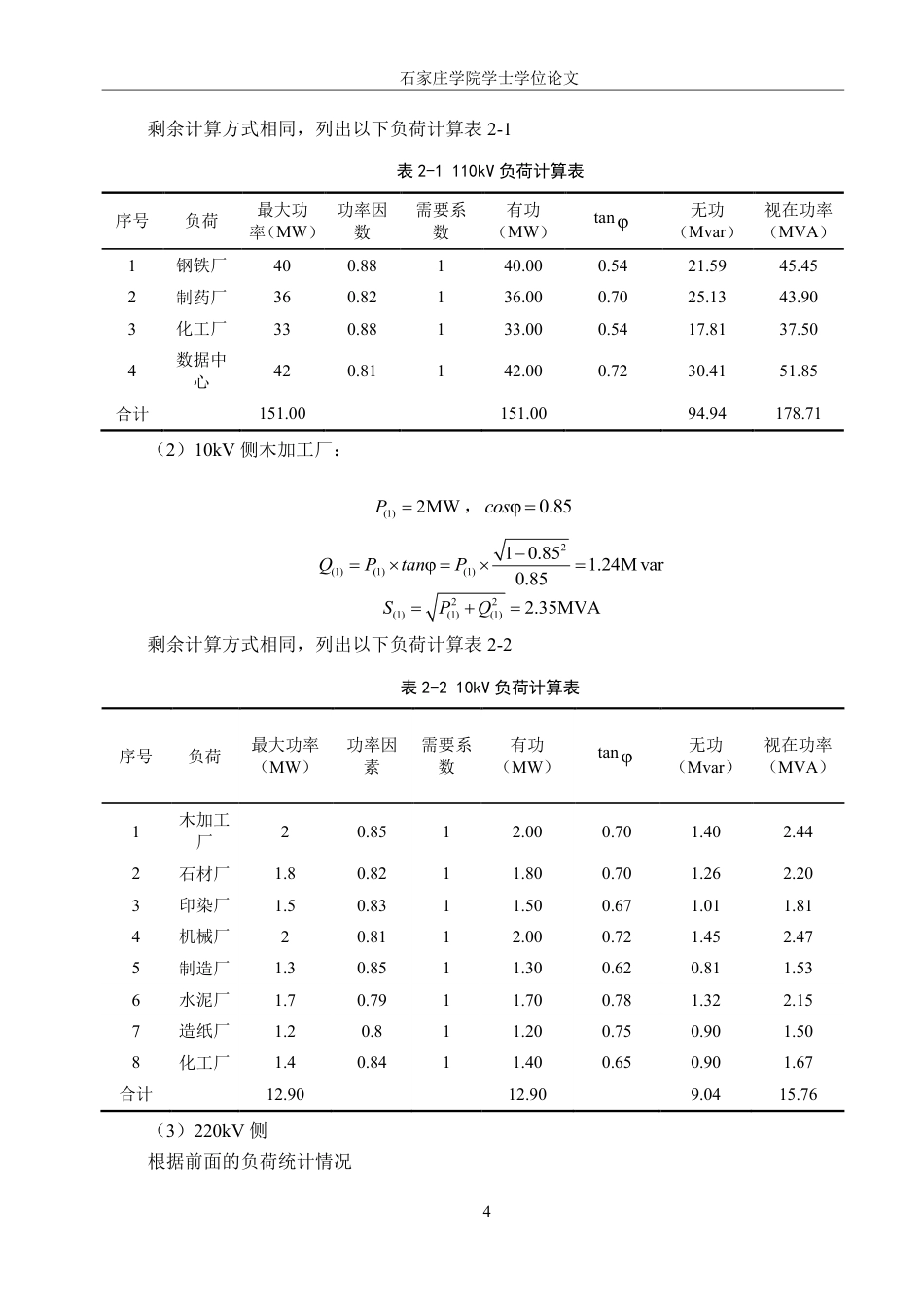

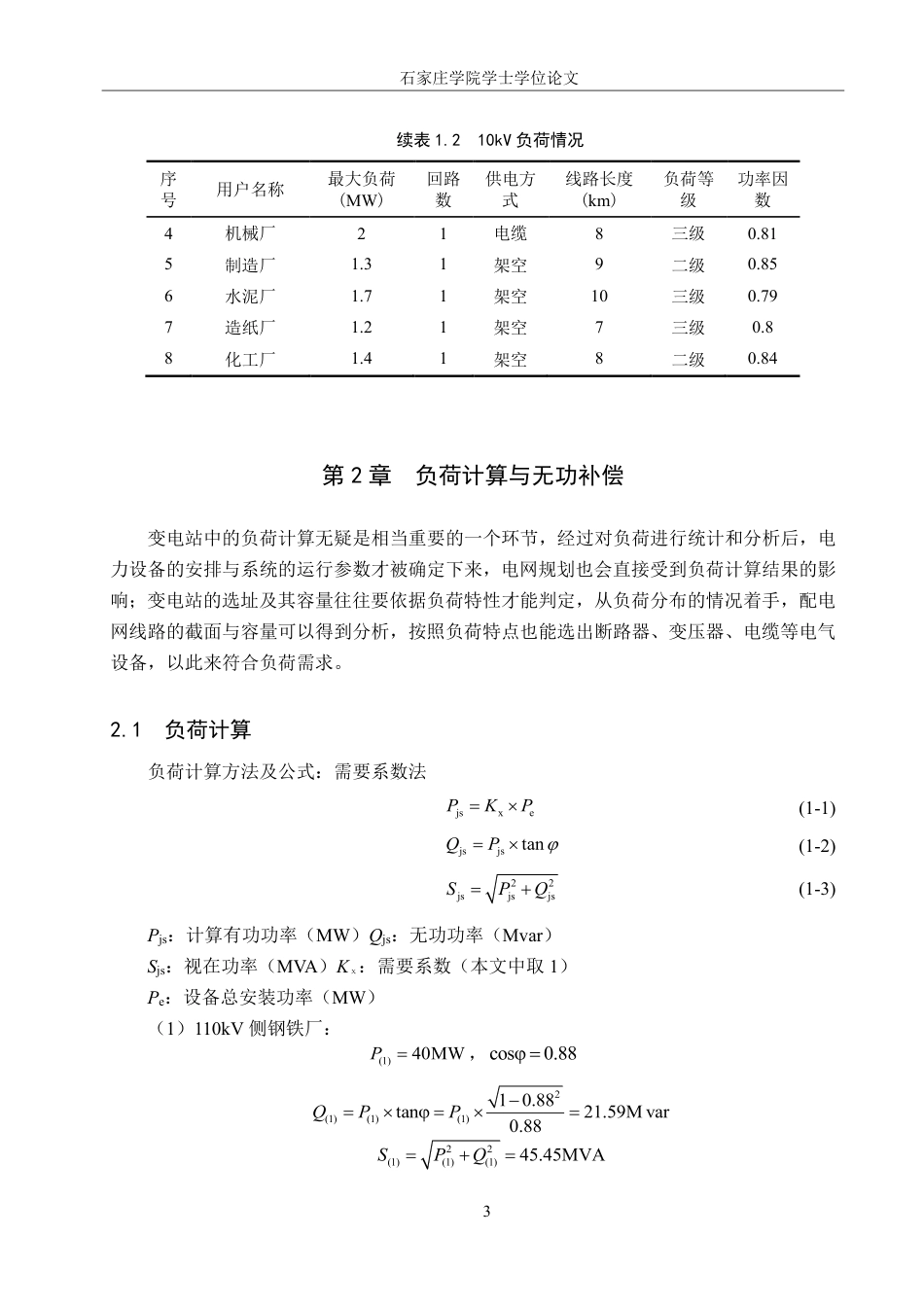

I 摘 要 变电站是输配电的关键部分，其设计与运行对电网安全稳定至关重要，本次设计聚焦于某重工业园区 220kV 变电所电气一次部分设计，为变电站的稳定运行提供可靠性基础。 首先，本设计依据变电站原始资料进行了负荷计算和无功补偿，以作为整体规划的重要根据，进而通过对负荷计算结果的分析来合理确定主变压器台数与型号，以确保所选主变能够满足变电站运转需求。然后，根据原始资料中的电压等级着手主接线设计，根据可靠性、灵活性和经济性选择出最优的电气主接线方案，对 220kV、110kV 以及 10kV 侧分别采用双母线、双母线及单母线分段接线方式。其次，通...
