25年CH电气工程及其自动化-DC24V-AC220V单相正弦逆变电源的设计终版-约32593字符.pdf

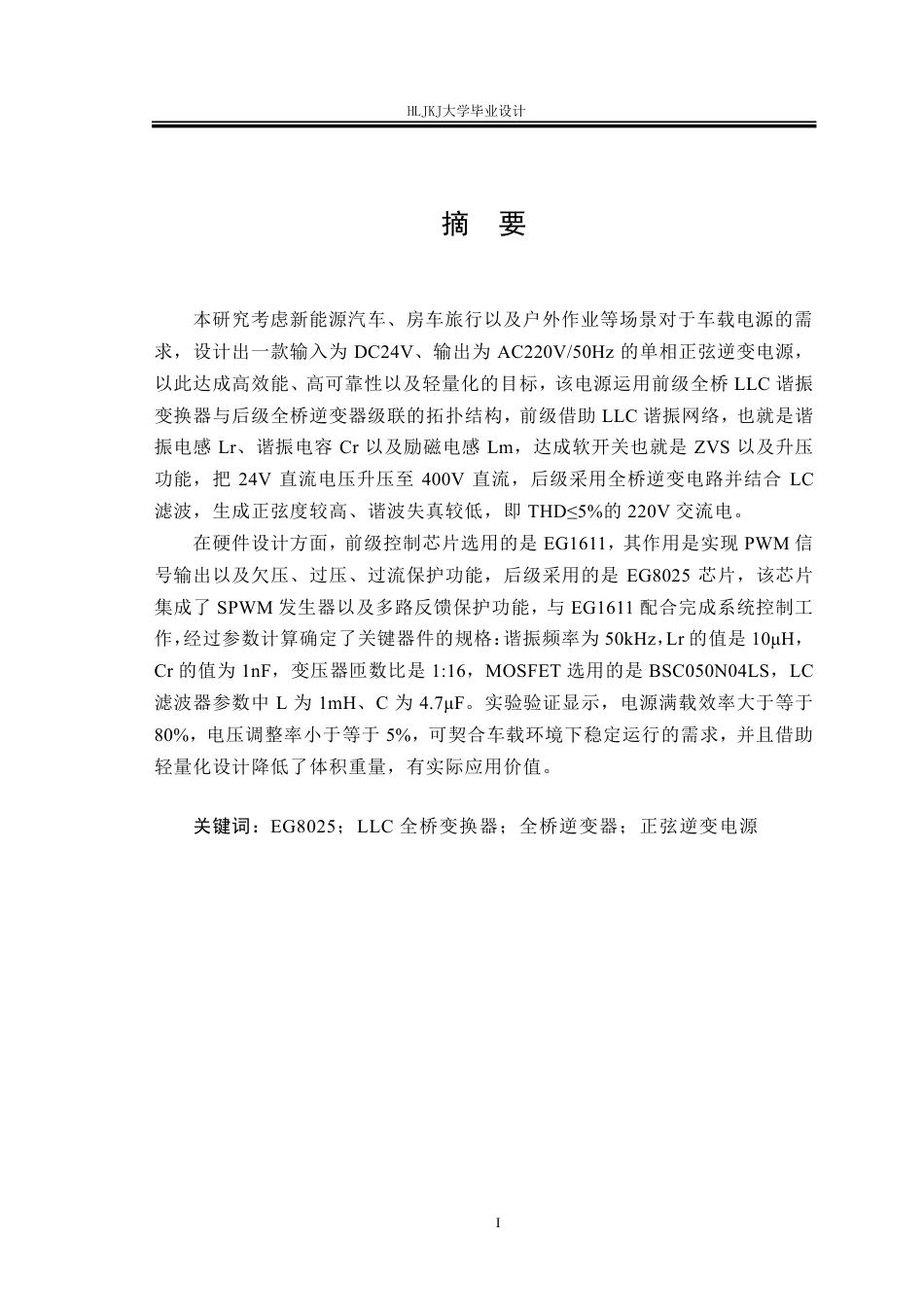

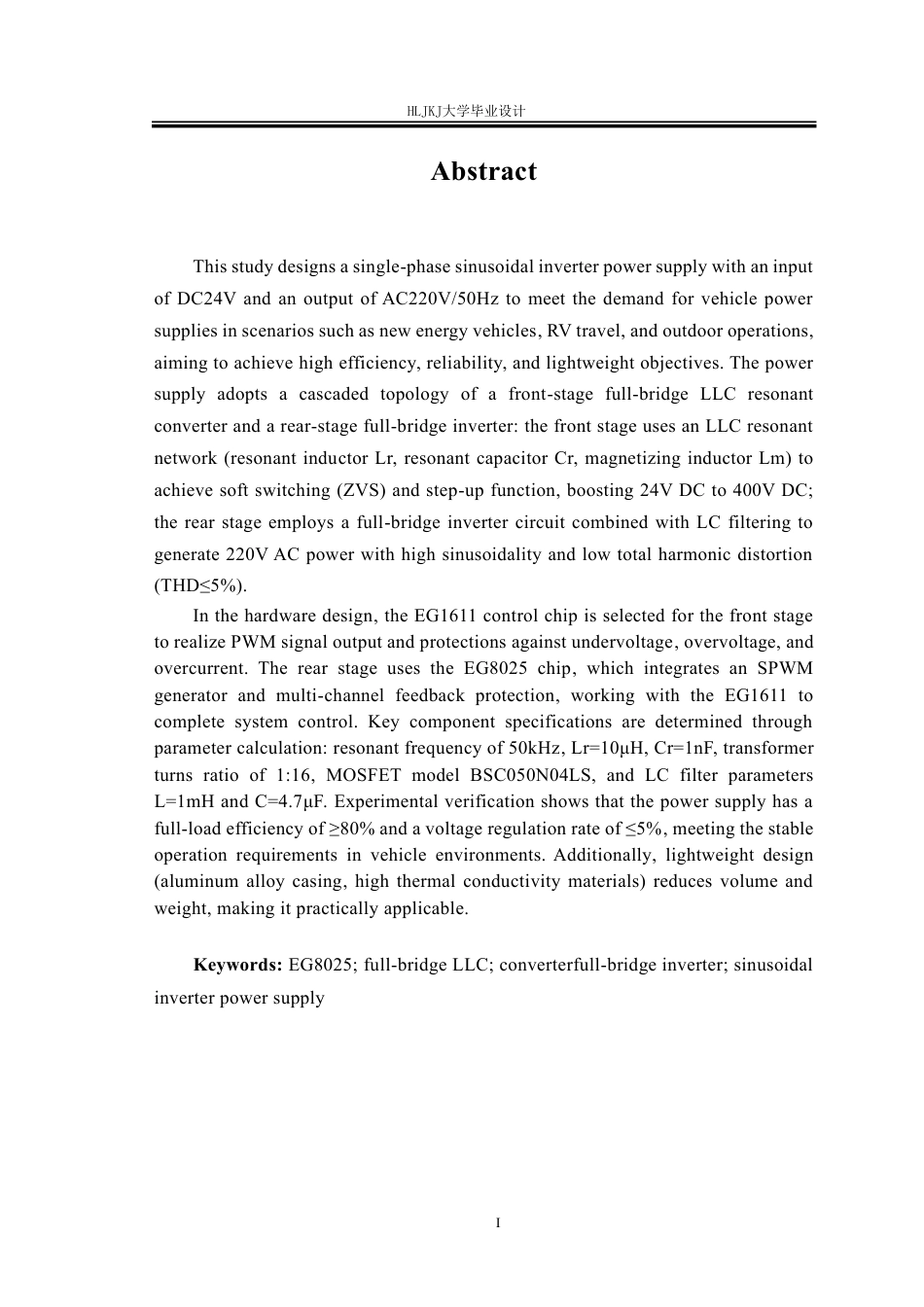

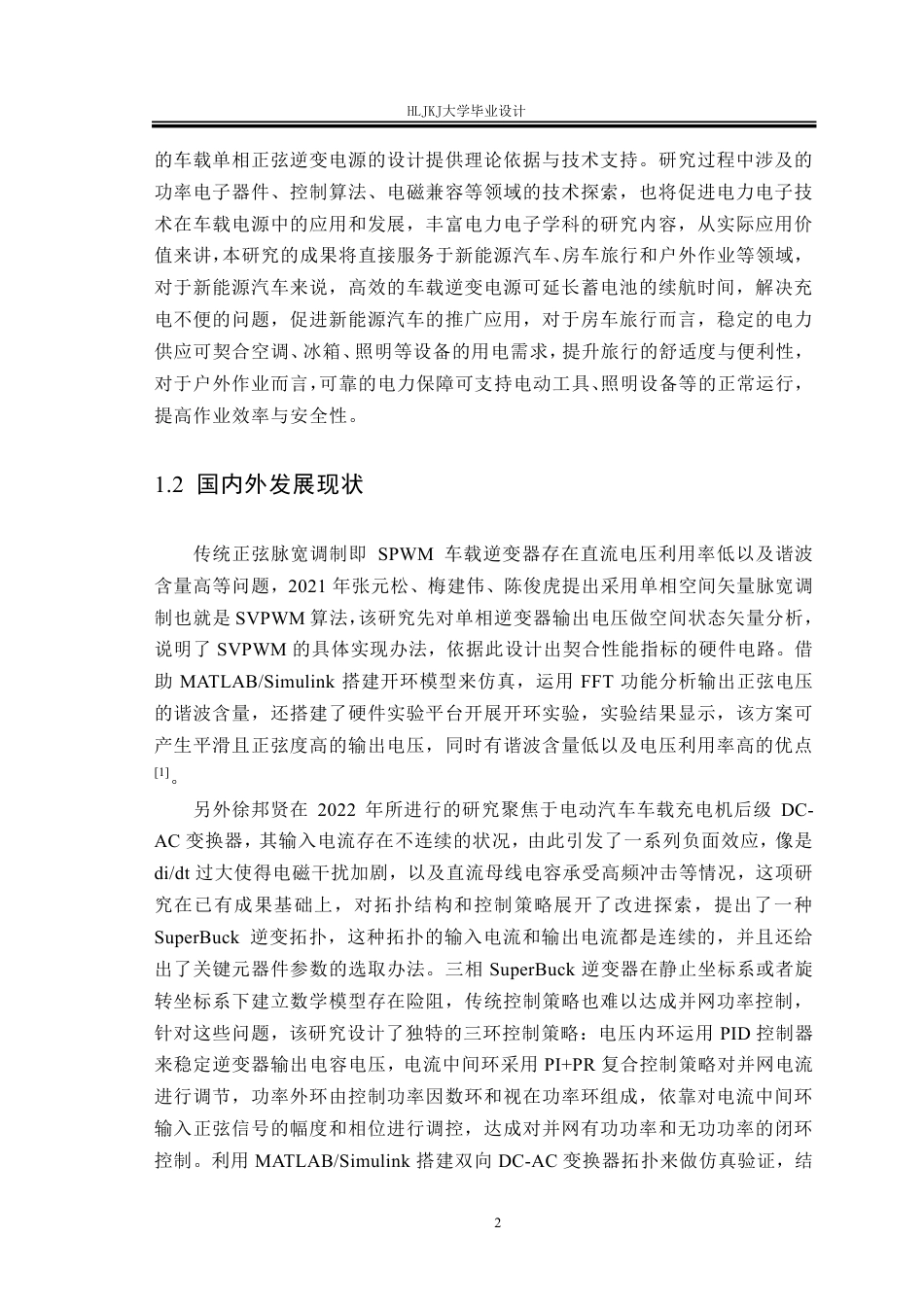

HLJKJ大学毕业设计 I 摘 要 本研究考虑新能源汽车、房车旅行以及户外作业等场景对于车载电源的需求，设计出一款输入为 DC24V、输出为 AC220V/50Hz 的单相正弦逆变电源，以此达成高效能、高可靠性以及轻量化的目标，该电源运用前级全桥 LLC 谐振变换器与后级全桥逆变器级联的拓扑结构，前级借助 LLC 谐振网络，也就是谐振电感 Lr、谐振电容 Cr 以及励磁电感 Lm，达成软开关也就是 ZVS 以及升压功能，把 24V 直流电压升压至 400V 直流，后级采用全桥逆变电路并结合 LC滤波，生成正弦度较高、谐波失真较低，即 THD≤5%的 220V 交流电。 在硬件设...
